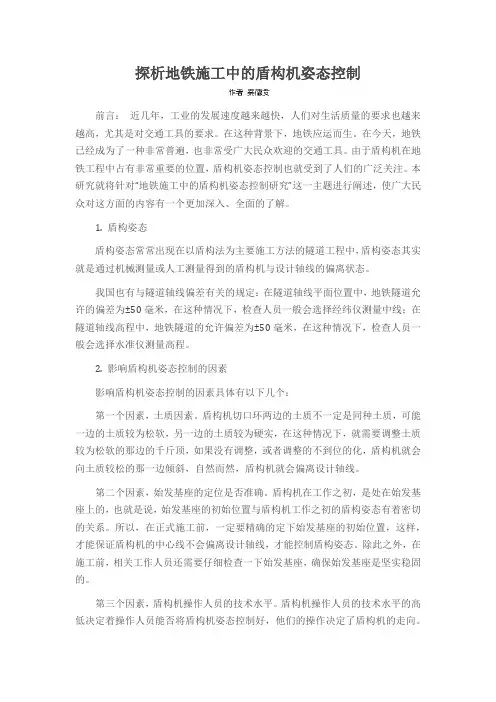

探析地铁施工中的盾构机姿态控制
探析地铁施工中的盾构机姿态控制前言：近几年，工业的发展速度越来越快，人们对生活质量的要求也越来越高，尤其是对交通工具的要求。
在这种背景下，地铁应运而生。
在今天，地铁已经成为了一种非常普遍，也非常受广大民众欢迎的交通工具。
由于盾构机在地铁工程中占有非常重要的位置，盾构机姿态控制也就受到了人们的广泛关注。
本研究就将针对“地铁施工中的盾构机姿态控制研究”这一主题进行阐述，使广大民众对这方面的内容有一个更加深入、全面的了解。
1. 盾构姿态盾构姿态常常出现在以盾构法为主要施工方法的隧道工程中，盾构姿态其实就是通过机械测量或人工测量得到的盾构机与设计轴线的偏离状态。
我国也有与隧道轴线偏差有关的规定：在隧道轴线平面位置中，地铁隧道允许的偏差为±50毫米，在这种情况下，检查人员一般会选择经纬仪测量中线；在隧道轴线高程中，地铁隧道的允许偏差为±50毫米，在这种情况下，检查人员一般会选择水准仪测量高程。
2. 影响盾构机姿态控制的因素影响盾构机姿态控制的因素具体有以下几个：第一个因素，土质因素。
盾构机切口环两边的土质不一定是同种土质，可能一边的土质较为松软，另一边的土质较为硬实，在这种情况下，就需要调整土质较为松软的那边的千斤顶，如果没有调整，或者调整的不到位的化，盾构机就会向土质较松的那一边倾斜，自然而然，盾构机就会偏离设计轴线。
第二个因素，始发基座的定位是否准确。
盾构机在工作之初，是处在始发基座上的，也就是说，始发基座的初始位置与盾构机工作之初的盾构姿态有着密切的关系。
所以，在正式施工前，一定要精确的定下始发基座的初始位置，这样，才能保证盾构机的中心线不会偏离设计轴线，才能控制盾构姿态。
除此之外，在施工前，相关工作人员还需要仔细检查一下始发基座，确保始发基座是坚实稳固的。
第三个因素，盾构机操作人员的技术水平。
盾构机操作人员的技术水平的高低决定着操作人员能否将盾构机姿态控制好，他们的操作决定了盾构机的走向。
盾构施工工序及要领介绍
➢始发基座
根据复核的盾构始发线路，进行 始发基座的定位。常用钢结构或混凝 土现浇方式。
二、盾构施工工序
1 盾构始发 ➢洞门密封
为了防止盾构始发掘进时泥土、地下 水从盾壳和洞门的间隙处流失，以及盾 尾通过洞门后背衬注浆浆液的流失，在 盾构始发时需安装洞门临时密封装置， 常用单折叠密封、地下水位丰富及大直 径盾构采用双道密封装置或其它形式 （尾刷等），由帘布橡胶板、圆环板、 折页压板等组成。同时可在工作井结构 施工时预埋注浆管，在延长洞门钢环上 焊接注浆管，各注浆管均布置在上半断 面。
膨润土溶液 进浆管
排浆管
泥水平衡盾构
二、盾构施工工序
1、盾构始发 2、土压平衡盾构掘进 3、泥水平衡盾构掘进 4、管片壁后注浆 5、方向控制盾构始发
端头加固并检查加固效果
盾构始发施工包括：始发端头地层加固、 始发台施工
降水井施工、始发基座定位、洞门密封安装、 洞门破除、盾构组装调试、反力架支持系统、 延长洞门及密封安装
二、盾构施工工序
1 盾构始发
➢始发端头地层加固
加固范围：在具备条件下满足盾构刀盘在出加固区前，盾尾完全进入土体， 洞门橡胶密封与管片间形成密封环后进行注浆（砂浆、双液浆）填充，同时进 行密封与管片间缝隙的封堵。再次掘进土仓可建立平衡压力、洞门封堵完成。
如：盾构直径11.65m，主机长度11.7m。加固范围：纵向长15m（结构 0.8m+1m连续墙）、隧道外轮廓以外两侧各3m、加固深度隧道外轮廓底以下3m。
土压平衡盾构克泥效同步注入抑制沉降施工工法
土压平衡盾构克泥效同步注入抑制沉降施工工法1前言近些年来，随着城市的日益发展，大城市逐步形成了以地铁交通为主体的交通格局，而盾构法因其具有对周围环境影响较小已成为修建地铁的主要施工手段。
然而盾构区间隧道多分布于城区，沿线必将穿过繁华的商业闹市区，建筑物及地下管道密集，而且随着线路的增多，较多城市的轨道交通都进入了网络化建设的时代，轨道交通的网络化建设不可避免地带来新建隧道与已建隧道之间相互平行、重叠、交叉或者穿越等复杂的施工情况。
尤其是当盾构下穿既有线，例如国铁、运营隧道等，由于影响面之大，盾构邻近施工时，即使是微小的变化，都可能对既有线路造成灾难性的影响。
故随着穿越工程的增多及穿越间距的缩短，要求施工时必须采取措施控制、减弱施工对既有隧道结构的不利影响，保护既有隧道的正常使用和运营安全。
由此可见，新建隧道穿越既有线或者重大危险源的施工措施已成为新一轮城市轨道交通建设必须深入研究的关键问题。
武汉地铁七号线武瑞区间需要三次穿越国铁，其中穿越京广铁路四股道，影响范围较大，根据国铁要求，既有线铁路沉降控制标准为9mm,安全风险高，属于项目特级风险源。
前期策划阶段，经过认真分析盾构掘进造成地面沉降的规律和机理，研究盾构机本身构造后发现，盾构在掘进过程中，虽然采用盾构机同步注浆系统，填充盾体外壳和管片之间的环形空隙，抵抗围岩变形，但是由于国内外盾构机构造的限制，同步注浆系统只能通过盾尾后方注入点注入，其浆液充填时间滞后于掘进一定时间，无法抑制盾体周边土体变形等。
由盾构机本身的构造可知，为了减少了盾体和土体的摩擦，国内外盾构机刀盘开挖直径一般大于盾体2〜5cm,如此以来，在盾构机盾体范围内形成的开挖轮廓和盾体之间就存在一个环形构造空隙。
由于前盾、中盾、盾尾直径不同，此构造空隙一般平均为2cm（由于盾体自重，盾体下部与土体紧密接触，上部间隙最大）。
在类似穿越施工中，地表变形指标较为严格的情况下，若不有效填充其本身的构造空隙，势必会引起该部分土体的应力释放，造成地表变形增大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盾构法施工过程中土压平衡盾构机姿态
控制技术
摘要：盾构法主要是利用盾构机进行隧道修建的一种方法，在实际施工过程中，借助盾构机在地下进行掘进，不仅能够避免开挖面发生坍塌，还能够最大限度保证掘进过程中开挖面的稳定，促使相关人员能够在盾构机内相对安全地开展隧道开挖以及衬砌等作业，以更好完成隧道施工。
在盾构法的具体应用过程中，盾构机姿态控制是整个施工的核心与关键，因此应该加大对盾构机姿态控制技术的重视，保证隧道施工的顺利开展。
鉴于此，文章将首先分析盾构机姿态控制的主要影响因素，然后具体探究盾构法施工过程中土压平衡盾构机姿态控制技术。
关键词：盾构法；土压平衡盾构机；姿态控制技术；影响因素
引言
盾构是隧道施工过程中的一种常用机械，在具体施工过程中，盾构机能够在盾壳的掩护作用下让隧道能够一次成型，同时完成土体的开挖，同时还能够对土渣进行排运，对管片进行安装等，以更好实现整机的推进。
依据盾构法的开挖以及结构特性，可以具体划分为敞开式和闭胸式盾构，其中闭胸式盾构主要采用的就是土压平衡式的开挖方式，借助泥土进行加压或者利用泥水进行加压的方式更好抵抗来自开挖面的水和土的压力，最大限度保证开挖面稳定。
由此可以看出，在土压平衡盾构隧道施工中，保持开挖面的稳定是整体施工的关键，这就促使土压平衡盾构机姿态控制技术在盾构法的应用过程中显得非常重要。
一、盾构机姿态控制的主要影响因素
（一）土质因素
在盾构机的具体推进过程中，如果切口环附近的体质在硬度方面差距较大，并且在松软土层的施工过程中如果不能合理对推力进行设置，就可能导致盾构机
深陷土体，出现载头现象。
如果这种现象不能得到及时改进，那么盾构机的姿态就会逐渐偏离既定施工轴线。
（二）盾构机始发托架与反力架的定位
在利用盾构机进行施工的过程中，在初始阶段，这一设备通常会被放置在始发托架，在这个过程中受托架高程、始发托架以及反力架固定性以及定位准确性等多方面因素的影响，促使与之相对应的始发盾架在姿态上存在一定差异。
[1]鉴于此，要求在初始阶段，应该加大对上述问题已的关注，并对盾构机的位置进行不断调整。
此外，盾构机与隧道洞门中的钢环应该与隧道的中线轴线和高程相一致，还应该保证始发托架的稳定，并且不能出现变形问题。
（三）盾构机姿态控制过程中的管片姿态
在盾构机进行推进期间，管片的拼装工作通常会在机器的盾尾位置展开，并借助拼装机开展管片的安装工作。
在这个过程中，拼装机需要实现管片的横向、纵向以及径向移动。
同时还应该完成管片的俯仰、回转以及横摇等动作，确保能够迅速完成管片的定位以及安装工作。
在拼装管片的过程中，如果与隧道的标准线路发生偏移，就应该结合实际情况，及时进行调整。
如果不能在管片拼装发生偏移的第一时间内就对管片进行调节，就容易为隧道中线带来一定不良影响，促使隧道施工难以满足工程实际需求。
因此，在管片的安装过程中，应该保证工作开展的合理性，最大限度减少对盾构机姿态的影响。
二、盾构法施工过程中土压平衡盾构机姿态控制技术
在隧道施工中，在隧道曲线、坡度以及施工技术等因素的影响下，促使在盾构工作推进过程中时常存在误差。
如果这些误差不能得到及时处理，在长期积累中就容易发生隧道衬砌被侵限的问题，在盾尾的间隙变小之后，管片容易受力不均，因此在运用盾构法进行施工的时候，应该积极采取行之有效的方法合理控制盾构机的具体掘进方向，保证能够及时纠正掘进过程中出现的偏差。
（一）盾构过程中出土量的控制
在使用盾构法的时候，应该合理控制盾构机的推进速度，并且在穿越构筑物
的过程中应该提前做好测量工作，将穿越的具体里程进行明确，还应该在提前20
环的时候就对掘进参数进行优化，在具体盾构期间还应该将推进速度保持在2
cm/min。
站在整体质量角度进行考虑，具体推进速度应该保持稳定，确保不受周
边因素的影响。
同时应该对出土量进行严格控制，在具体掘进过程中，每一环的
出土量可以利用如下公式进行计算：V = π × D2 /4 × L。
其中D代表是的管
片的外部直径，L代表是的管片的具体长度，V代表的是每一环的理论出土体积。
对出土量进行严格把控，不仅是盾构法在具体应用过程中的关键，还是保证控制
地层损失率的有效手段。
在试验阶段对出土量重量以及体积的验证是检验理论出
土量计算的主要手段，而实际的出土量数据则需要结合具体施工情况进行测定，
并且施工期间还应该结合收集到的数据不断优化和调整实际出土量的控制数据。
[2]在调整盾构姿态的时候还应该对纠偏的具体次数进行有效控制，以免对土体带
来扰动，甚至诱发隧道内土体的变形、沉降或者超标等问题。
（二）合理控制土仓压力
由于在盾构机的推进过程中，受到的土压会相对较高，甚至可能在满仓实土
压的情况下掘进，这就导致掘进过程中在油压的差值方面相差较大。
但是盾构机上、下、左、右等部位在姿态纠偏中存在的油压差值相对较小，这主要是因为盾
构机的大部分推力被用来抵消在盾体外围产生的摩擦力以及土仓在压力作用下产
生的反作用力，因此可以认为将来自盾体外围的摩擦力以及土仓的压力适当进行
降低，是控制盾构机姿态的间接性有效措施。
（三）合理控制推进速度、刀盘转速以及扭矩
盾构机在具体进行掘进施工的时候，应该遵守的首要原则应该是保持施工作
业的匀速以及缓慢。
在粉质粘土或者粉砂等相对较软的土质条件下，应该注意将
推进的实际速度控制在30 ～ 35mm/ min，而扭矩应该注意控制在3000kN·m以
下的范围内，并且应该将其转速控制在1.2r/min 以下，在这样的条件下，才能
够在保证推进质效的基础上，实现对管片成型错台率的合理控制。
结语
综上所述，在应用盾构法进行隧道施工的时候，由于具体施工环境以及土质条件相对复杂，促使盾构机在具体掘进过程中容易发生姿态的偏差或者管片的错台问题。
因此，要求施工人员在实际推进过程中应该合理控制盾构机姿态，在最大限度保证盾构施工稳定前进的基础上，促使隧道施工能够满足相关设计规范，提升隧道施工质量。
参考文献
[1]王江华.盾构小半径割线始发控制技术研究[J].铁道建筑技
术,2021(01):146-149.
[2]马蒙蒙,刘大刚,王明年,霍建勋.穿越起伏基岩地层的盾构机掘进姿态控制方法研究[J].路基工程,2017(02):159-162.
刘永涛男汉族 1972-05 大学本科学历工程师职称
甘肃铁科建设工程咨询有限公司工作。
