管壳式换热器中折流板的作用全文共四篇示例，供读者参考第一篇示例：管壳式换热器是一种常见的热交换设备，广泛应用于化工、石油、电力等领域。

在管壳式换热器中，折流板是一个重要的组件，其作用是优化换热效果，提高换热效率。

本文将就管壳式换热器中折流板的作用进行详细介绍。

一、折流板的功能1. 提高流体的强迫对流传热作用。

折流板将流体进行了分流和组流，有效增加了流体与管壁之间的接触面积，加强了流体与管壁之间的传热，从而提高了传热效果。

折流板还可以改变流体的流动方向和速度分布，增加了流体的对流传热效果。

2. 减少管壳之间的热阻。

在管壳式换热器中，管壁和折流板之间的热阻是影响传热效果的重要因素之一。

折流板的存在可以将流体分成多个小流道，减小了流体的流动阻力，降低了热阻，从而提高了传热效率。

3. 均匀流体温度分布。

通过合理设计折流板的结构和排列方式，可以有效地改善流体在管壳内的分布情况，避免出现流体温度不均匀的现象。

这样可以避免管道局部过热或过冷的情况，提高了换热器的工作效率和稳定性。

1. 弯曲型折流板。

弯曲型折流板通常采用波纹状或波形状的设计，能够有效地增加传热面积，同时还可以引起流体的湍流运动，增强了传热效果。

2. 梯形折流板。

梯形折流板的结构呈梯形状，能够有效地将流体进行分流和导流，提高了传热效率。

梯形折流板还可以根据需要调整板片的倾角和间距，以适应不同的换热条件。

3. 放置型折流板。

放置型折流板通常安装在换热器的内壳内侧，起到导流和分流的作用，能够有效地提高传热效率。

放置型折流板的结构简单，安装方便，适用于各种规格的换热器。

三、折流板的设计要点1. 考虑流体介质的性质。

在设计折流板时，需要考虑流体的性质，包括流速、温度、压力等因素，以确保折流板的结构能够适应流体的特点，提高传热效率。

2. 合理设计折流板的结构和排列方式。

折流板的结构和排列方式直接影响传热效果，需要根据具体的换热要求和工况条件，合理设计折流板的形状、尺寸和间距，以提高传热效率。

换热器-折流板结构形式

折流板

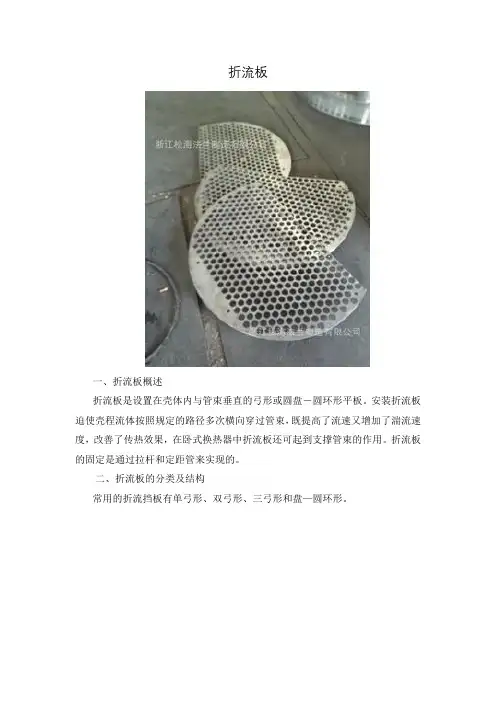

一、折流板概述
折流板是设置在壳体内与管束垂直的弓形或圆盘－圆环形平板。

安装折流板迫使壳程流体按照规定的路径多次横向穿过管束，既提高了流速又增加了湍流速度，改善了传热效果，在卧式换热器中折流板还可起到支撑管束的作用。

折流板的固定是通过拉杆和定距管来实现的。

二、折流板的分类及结构
常用的折流挡板有单弓形、双弓形、三弓形和盘—圆环形。

三、折流板作用
（1）提高壳程内流体的流速。

（2）加强湍流强度。

（3）提高传热效率。

（4）支撑换热管。

换热器折流板各型式讨论

换热器折流板各型式讨论————————————————————————————————作者：————————————————————————————————日期：换热器折流板各种型式的讨论兰州四方容器设备有限责任公司李建仓摘要：本文介绍了换热器所用折流板的几种型式，对其结构及工作形式作了阐述，并将其优点及缺点进行了说明和总结，从而为折流板换热器的设计选型及制造提供了依据和指导。

折流板顾名思义是用来改变流体流向的板，常用于管壳式换热器设计壳程介质流道，根据介质性质和流量以及换热器大小确定折流板的多少。

折流板是列管式换热器中的一个零件可用以起到提高传热系数和支承管束的作用;但由于它结构简单所以往往被设计者所忽视。

现实的情况可以证实到目前为止无论是我国自行设计还是国外引进的设备折流板的结构常是五花八门，其中有些结构既制造复杂又不利于提高传热系数。

其原因在于设计者没有根据具体的传热性质来认真地对它进行分析后再确定具体的结构和尺寸。

本文拟对各种型式折流板的优缺点一一列出并进行对比，提出换热器在什么情况下所适用哪种折流板的一些个人意见和有关同志进行商榷。

折流板有常用折流板和异形折流板之分。

常用折流板主要有弓形和圆盘-圆环折流板，其中弓形又分为单弓形、双弓形和三弓形，如图一：图一异形折流板有:矩形折流板、折流杆型折流板和格栅折流板等，如图二～四：矩形折流板（图二）折流杆换热器示意图（图三）格栅折流板（图四）这些折流板都有各自的优缺点，逐一说明如下;一、弓形折流板。

大部分换热器都采用弓形折流板。

弓形折流板在壳程内的放置形式上下方向排列的形式，用以造成液体剧烈扰动以增大传热系数;左右方向排列的，多数用于卧式换热器,设备中都伴随着有气相的吸收冷凝，以利于冷凝液和气体的流动，当列管是正方形排列时，为了使介质形成湍流以提高换热效果，则采用转角切口。

单弓形折流板主要是为了提高整体的壳程的错流程度，切口的百分数一般为20%~49%；通常为20%~25%，最佳大小为20%，此时单位压降下传热膜系数最高，小于20%（缺口处不布管除外）压降较大；切口超过20%，导致形成流体流速的滞留区，切口过大或过小，都会降低管束的传热性能；为了减小振动，亦可采用缺口处不布管，缺口可减小到15%或者25%左右，其压降只有单弓形的1/3左右。

换热器折流板各种型式的讨论

换热器折流板各种型式的讨论兰州四方容器设备有限责任公司李建仓摘要：本文介绍了换热器所用折流板的几种型式，对其结构及工作形式作了阐述，并将其优点及缺点进行了说明和总结，从而为折流板换热器的设计选型及制造提供了依据和指导。

折流板顾名思义是用来改变流体流向的板，常用于管壳式换热器设计壳程介质流道，根据介质性质和流量以及换热器大小确定折流板的多少。

折流板是列管式换热器中的一个零件可用以起到提高传热系数和支承管束的作用;但由于它结构简单所以往往被设计者所忽视。

现实的情况可以证实到目前为止无论是我国自行设计还是国外引进的设备折流板的结构常是五花八门，其中有些结构既制造复杂又不利于提高传热系数。

其原因在于设计者没有根据具体的传热性质来认真地对它进行分析后再确定具体的结构和尺寸。

本文拟对各种型式折流板的优缺点一一列出并进行对比，提出换热器在什么情况下所适用哪种折流板的一些个人意见和有关同志进行商榷。

折流板有常用折流板和异形折流板之分。

常用折流板主要有弓形和圆盘-圆环折流板，其中弓形又分为单弓形、双弓形和三弓形，如图一：图一异形折流板有:矩形折流板、折流杆型折流板和格栅折流板等，如图二～四：矩形折流板（图二）折流杆换热器示意图（图三）格栅折流板（图四）这些折流板都有各自的优缺点，逐一说明如下;一、弓形折流板。

大部分换热器都采用弓形折流板。

弓形折流板在壳程内的放置形式上下方向排列的形式，用以造成液体剧烈扰动以增大传热系数;左右方向排列的，多数用于卧式换热器,设备中都伴随着有气相的吸收冷凝，以利于冷凝液和气体的流动，当列管是正方形排列时，为了使介质形成湍流以提高换热效果，则采用转角切口。

单弓形折流板主要是为了提高整体的壳程的错流程度，切口的百分数一般为20%~49%；通常为20%~25%，最佳大小为20%，此时单位压降下传热膜系数最高，小于20%（缺口处不布管除外）压降较大；切口超过20%，导致形成流体流速的滞留区，切口过大或过小，都会降低管束的传热性能；为了减小振动，亦可采用缺口处不布管，缺口可减小到15%或者25%左右，其压降只有单弓形的1/3左右。

化工设备机械基础第七章习题解答

《化工设备机械基础》习题解答第三篇: 典型化工设备的机械设计第七章管壳式换热器的机械设计一、思考题1．衡量换热器好坏的标准大致有哪些？答：传热效率高，流体阻力小，强度足够，结构可靠，节省材料；成本低；制造、安装、检修方便。

2．列管式换热器主要有哪几种？各有何优缺点？3．列管式换热器机械设计包括哪些内容？答：①壳体直径的决定和壳体壁厚的计算；②换热器封头选择，压力容器法兰选择；③管板尺寸确定；④管子拉脱力的计算；⑤折流板的选择与计算；⑥温差应力计算。

此外还应考虑接管、接管法兰选择及开孔补强等。

4．我国常用于列管式换热器的无缝钢管规格有哪些？通常规定换热管的长度有哪些？答：我国管壳式换热器常用无缝钢管规格（外径×壁厚），如下表2所示。

换热管长度规定为：1500mm, 2000mm, 2500mm, 3000mm, 4500mm, 5000mm, 6000mm, 7500mm, 9000mm, 12000mm。

换热器的换热管长度与公称直径之比，一般在4~25之间，常用的为6~10。

立式换热器，其比值多为4~6。

表 2 换热管规格（mm）5．换热管在管板上有哪几种固定方式？各适用范围如何？答：固定方式有三种：胀接、焊接、胀焊结合。

胀接：一般用在换热管为碳素钢，管板为碳素钢或低合金钢，设计压力不超过4.0MPa，设计温度在350℃以下，且无特殊要求的场合。

焊接：一般用在温度压强都较高的情况下，并且对管板孔加工要求不高时。

胀焊结合：适用于高温高压下，连接接头在反复的热冲击、热变形、热腐蚀及介质压力作用，工作环境极其苛刻，容易发生破坏，无法克服焊接的“间隙腐蚀”和“应力腐蚀”的情况下。

6．换热管胀接于管板上时应注意什么？胀接长度如何确定？答：采用胀接时，管板硬度应比管端硬度高，以保证胀接质量。

这样可避免在胀接时管板产生塑性变形，影响胀接的紧密性。

如达不到这个要求时，可将管端进行退火处理，降低硬度后再进行胀接。

换热器基础知识测试题

换热器基础知识测试题姓名：分数：一、填空题（每空1分，共50分）1、以在（两种流体）之间用来（传递热量）为基本目的的传热设备装置，称为换热器，又叫做（热交换器）。

2、换热器按作用原理和传热方式分类可分为：（直接接触式换热器）、（蓄热式换热器）（间壁式换热器）。

3、、离心式压缩机可用来（压缩）和（输送）化工生产中的多种气体。

它具有：处理量大，（体积小），结构简单，（运转平稳），（维修方便）以及气体不受污染等特点。

4、换热器按传热面形状和结构分类可分为：（管式换热器）、（板式换热器）及特殊形式换热器。

5、管壳式换热器特点是圆形的（外壳）中装有（管束）。

一种介质流经（换热管）内的通道及其相贯通部分（称为壳程）。

它可分为：（浮头式换热器）、（U 型管式换热器）、套管式换热器、（固定管板式换热器）填料函式换热器等。

6、U型管式换热器不同于固定管板式和浮头式，只有一块（管板），换热管作为（U字形）、两端都固定在（同一块管板）上；管板和壳体之间通过（螺栓）固定在一起。

7、（换热管）是管壳式换热器的传热元件，它直接与两种介质（接触），换热管的形状和（尺寸）对传热有很大的影响。

8、写出下列换热管及其在管板上的排列名称分别为：（a）正三角形（b）转角正三角形（c）正方形（d）转角正方形9、管壳式换热器流体的流程：一种流体走管内称为（管程），另一种流体走管外称为（壳程）。

管内流体从换热管一端流向另一端一次，称为（一程）；对U 形管换热器，管内流体从换热管一端经过U形弯曲段流向另一端一次称为（两程）。

10、管板与换热管间的连接方式有（胀接）、（焊接）或二者并用的连接方式。

11、折流板的作用是引导（壳程流体）反复地（改变方向）作错流流动或其他形式的流动，并可调节（折流板间距）以获得适宜流速，提高（传热效率）。

另外，折流板还可起到（支撑管束）的作用。

12、换热器的水压试验压力为最高操作压力的（ 1.25~1.5）倍。

13、换热器的清洗方法有：（酸洗法）、（机械清洗法）、（高压水冲洗法）、海绵球清洗法。

螺旋折流板换热器

弓板折流示意图
ቤተ መጻሕፍቲ ባይዱ
螺旋板折流示意图
蒸汽在单根水平管外冷凝
蒸汽在水平管束外冷凝
螺旋板对管束液膜引流示意图
冷凝器传热关联式
rp g 0.725 .d 0 t
2 3

1 4
rp 2 g n 0.725 .d 0 nt
1、延长开工周期近一倍，减少停工损失和清洗费用。 2、 K值衰减软小，热负荷相对稳定。 3、可增加30%热负荷，节约扩能改造投资。
压降对比图

1、一般螺旋板换热器压降可减少50%。 2、减少了结垢淤积，压力降平稳，节电效果明显。
经济效益对比图
再见！
螺旋折流板换热器原理介绍
---东方亿鹏传热技术有限责任公司

螺旋折流板换热器突破了壳层介质流横向垂直和管子相切的传统观念。由若干块四分之一壳体横截面的扇形折流板呈螺旋状自进口处向出口处推进，这样介质在整个壳体中连续、平稳、旋转着流动，避免了大角度折返带来的严重压力损失，减少了能耗。同时由于折流板呈螺旋分布使壳体介质流产生旋涡，从圆心到半径方向存在较大速度梯度，这个梯度场能有效的在管子表面产生湍流，使边界减薄，提高膜传热系数。
1 3 4
符号说明 α-单排管冷凝膜传热系数 αn-n排管冷凝膜传热系数 n -冷凝管排数 r -蒸发潜热 μ-粘度 d0 -管子直径（外径） △t-温度
同等热负荷对比图
1、由于减少换热面积，可节约一次性投资。 2、延长开工周期近一倍，减少停工损失和清洗费用。 3、K值衰减软小，热负荷相对稳定。
同等换热面积对比图

常减压蒸馏操作工理论试题初级

常减压蒸馏操作工理论试题(初级工) 一、填空题：(每题四个选项，其中只有一个是正确的，将正确的选项填入括号内)1.换热器采用折流板的作用( A)。

(A)提高传热系数(B)提高换热温差(C)增加停留时间(D)提高压降2.投用冷却器时应先开( A )。

(A)水 (B)热流体 (C)倒淋 (D)入口3.渣油冷却器选用( D )水最好。

(A)深井(B)新鲜水(C)循环 (D)二次循环4.离心泵属于( D )(A)往复泵(B)转子泵(C)容积式泵5.离心泵的扬程与(D )有关。

(A)叶轮尺寸(B)转速(C)叶轮级数6.离心泵的主要性能参数有流量、扬程、功率和(D)叶片式泵(D)介质比重(D )四项。

9 .精馏过程中相互接触的两相，汽相温度（A ）液相温度（A ）高于（B ）低于（C ）等于（D ）小于等于10 .当常压塔顶（ B ）上升时，侧线产品会变轻，收率下降。

（A ）温度（B ）压力（C ）温度、压力（D ）注氨量11 .减压塔根据目的产品的不同可分为（ A ）减压塔。

（A ）润滑油型和馏分油型（B ）干式和湿式（C ）燃料油型和馏分油型（D ）润滑油型和基础油型12 .润滑油型减压塔的目的是生产（A ）符合润滑油要求的基础油。

（A ）粘度、色度、残炭（B ）粘度、凝点、闪点（C ）粘度、残炭、闪点（D ）色度、凝点、闪点 13 .常压塔采用蒸汽汽提是为了（ B ）（A ）提高油品的蒸汽压（B ）降低油气分压（C ）提高油气分压（D ）降低油品蒸汽压14 .道尔顿定律又称（ C ）（A ）拉乌尔定律（B ）平衡常数（C ）分压定律（D ）活度系数 (A)轴功率 (B)叶轮尺寸 7. 如塔顶回流带水,会导致( (A)塔顶温度上升，压力下降 (C)塔顶温度下降，压力上升 8. 原油性质变轻，会导致( (A)塔底液位上升(C)塔顶汽油减少 (C)出口直径 (D)效率C )(B)塔顶温度上升，压力上升(D)塔顶温度下降，压力下降B )(B)塔顶压力上升 (D) 汽油干点升高15.道尔顿定律，适用于（C ）（A）理想溶液（B）非理想溶液（C）理想气体（D）非理想气体16.柴油中（A ）的含量越大，十六烷值越高。

管壳式换热器折流板的设计

设计折流板的设计壳式换热器折流板的管壳式换热器HTRI2012 上海CC China Meeting11062012-11-06管壳式换热器折流板的设计管壳式换热器中折流板的常用形式----单弓----NTIW（单弓窗口不布管）----双弓----螺旋折流板----双螺旋折流板----折流杆（Rod Baffle）管壳式换热器折流板的设计•单弓折流板的阻挡和扰流作用使得流体冲击折流板时改变流向,同时由于流通截面的突变而在弓形折流板缺口处形成流体速度突变和压力突变,且在折流板背面形成回流区,造成压力损失。

管壳式换热器折流板的设计•单弓折流板间距与切割率增大，将降低壳程压降, 但同时壳程传热系数减小；折流板间距与切割率减小,将增大壳程传热系数, 但同时壳程压降也急剧增大。

即壳程压降与壳程传热系数同增或同减, 但壳程压降增大或减小的幅度大于壳程传热系数。

为此, 在压降允许范围内, 减小折流板间距与圆缺率, 加强传热效果。

管壳式换热器折流板的设计•单弓-窗口不布管减小管子的无支撑间距，牺牲部分换热空间，降低诱导及弹性振动的可能性，同时增加壳程流体的流通量。

管壳式换热器折流板的设计•双弓双弓弓形折流板换热器保留了弓形折流板的结构形式, 但增加了切割面积, 使壳程流动形式从单弓时的错流改变成顺错流态, 并克服了流体急剧回弯流动造成的管束震动,在相同压降下即可把流速提高至二倍以上, 从而提高传热速率。

尤其适合用于壳侧流体流量大, 粘度大的场合。

管壳式换热器折流板的设计•螺旋折流板螺旋折流板换热器突破了壳程介质流横向垂直和管子相切的传统观念, 流体在壳侧呈连续柱塞状螺旋流动,不会出现传统折流板换热器内的流动死区,并且由于旋流产生的涡与管束传热界面边界层相互作用, 使湍流度大幅度增强, 有利于提高壳侧膜传热系数。

管壳式换热器折流板的设计•螺旋折流板连续螺旋折流板换热器的折流板形状是自壳体进口向出口推进的完全螺旋面，介质在壳体内做到相对连续平稳旋转流动。

换热器中折流板的作用

换热器中折流板的作用
折流板顾名思义是用来改变流体流向的板，常用于管壳式换热器设计壳程介质流道，根据介质性质和流量以及换热器大小确定折流板的多少。

折流板被设置在壳程，它既可以提高传热效果，还起到支撑管束的作用。

折流板有弓形和圆盘-圆环形两种，弓形折流板有单弓形、双弓形和三弓形三种。

弓形折流板缺口高度应使流体通过缺口时与横过管束时的流速相近，缺口大小用切去的弓形弦高占圆筒内直径的百分比来确定，单弓形折流板缺口如图，缺口弦高h值，宜取0.2~0.45倍的圆筒内直径。

弓形折流板的缺口可按图所示，切在管排中心线以下，或切于两排管孔的小桥之间。

换热器中折流板的作用：1.增加湍流；2.减少死区；3.加长流程；提高换热效果。

4.对换热管起支撑、定位作用。

石家庄博特环保133六384零665是一家换热器的设计、生产、安装调试的公司。
