高精度尺寸控制方法
高精度尺寸控制
方法
高精度尺寸控制方法
高精度尺寸控制方法是一种应用于制造业的重要技术，它能够确保产品尺寸的高精度要求得到满足。
下面将逐步介绍高精度尺寸控制方法。
第一步：确定尺寸要求
在进行高精度尺寸控制之前，首先需要明确产品的尺寸要求。
这通常通过设计和工程规范来确定。
确保对尺寸要求有清晰的理解是成功控制尺寸的重要基础。
第二步：选择适当的测量设备和方法
为了实现高精度尺寸控制，需要选择适当的测量设备和方法。
常见的测量设备包括千分尺、显微镜、投影仪等。
根据具体情况选择合适的设备，并确保其测量精度符合要求。
第三步：制定尺寸控制方案
根据产品的尺寸要求和测量设备的特点，制定尺寸控制方案。
这包括确定测量点、测量次数以及测量
的顺序。
合理的尺寸控制方案能够最大程度地提高测量的准确性和效率。
第四步：执行尺寸控制方案
按照制定的尺寸控制方案进行测量。
在测量过程中，需要严格按照方案要求进行操作，确保测量结果的准确性。
同时，还需要注意环境因素对测量结果的影响，如温度、湿度等。
第五步：数据分析和处理
测量完成后，需要对测量数据进行分析和处理。
这包括计算平均值、方差、标准差等统计数据，以及绘制控制图等。
通过数据分析和处理，可以评估尺寸控制的效果，并及时调整尺寸控制方案。
第六步：质量改进和优化
根据数据分析的结果，及时进行质量改进和优化。
通过对尺寸控制方案的不断调整和改进，进一步提高产品的尺寸控制精度，实现高精度尺寸控制的目标。
综上所述，高精度尺寸控制方法是一项复杂而重要的技术，需要经过系统的步骤和严格的执行来实现。
通过合理选择测量设备和方法，制定有效的尺寸控制
方案，并进行数据分析和处理，可以不断优化尺寸控制效果，提高产品的质量水平。
数控车床加工过程中尺寸精度的控制
数控车床加工过程中尺寸精度的控制尺寸精度是指加工后的工件尺寸和图纸尺寸要求相符合的程度。
两者不相符合的程度通常是用误差大小来衡量。
误差包括加工误差、安装误差和定位误差。
其中，后两种误差是与工件和刀具的定位、安装有关，和加工本身无关。
要提高加工精度减小加工误差，首先要选择高精度的机床，保证工件和刀具的安装定位精度，其次主要与数控车床加工工艺有关。
工艺系统中的各组成部分，包括机床、刀具、夹具的制造误差、安装误差、使用中的磨损都直接影响工件的加工精度。
也就是说，在加工过程中工艺系统会产生各种误差，从而改变刀具和工件在切削运动过程中的相互位置关系而影响零件的加工精度。
这些误差与工艺系统本身的结构状态和切削过程有关，产生加工误差的主要因素有：1加工原理误差加工原理误差是由于采用了近似的加工运动方式或者近似的刀具轮廓而产生的误差，因在加工原理上存在误差，故称加工原理误差。
只要原理误差在允许范围内，这种加工方式仍是可行的。
2机床的几何误差机床的制造误差、安装误差以及使用中的磨损，都直接影响工件的加工精度。
其中主要是机床主轴回转运动、机床导轨直线运动和机床传动链的误差。
3刀具的制造误差及弹性变形我们很多人都有这样的经历，就是在前一刀车削了几毫米切深以后，发现离想要的尺寸还差几丝或者十几丝时，再按计划进行下一刀切削时，发现多切了很多，尺寸可能超差了。
那么这样的情况我们认真分析过其中的原因吗？有人说，这可能是因为机床间隙比较大所致，而在同一进刀方向上是不会受间隙影响的，其真正原因就是弹性形变和弹性恢复。
弹性形变表现在刀具、机床丝杠副、刀架、加工零件本身等对象的形变，使刀具相对工件出现后退，阻力减小时形变恢复又会出现过切，使工件报废。
产生形变的最终原因是这些对象的强度不足和切削力太大。
弹性形变会直接影响零件加工尺寸精度，有时还会影响几何精度（如零件变形时容易产生锥度，因为远离卡盘的位置形变幅度越大），刀具的强度不足，我们可以设法提高，有时机床和零件本身的强度，我们是没法选择或改变的，所以我们只能从减小切削力方面着手，来设法克服弹性形变，切深越小、刀具越锋利、工件材料硬度较低、走刀速度减小等都会减小实际切削阻力，都会减轻弹性形变。

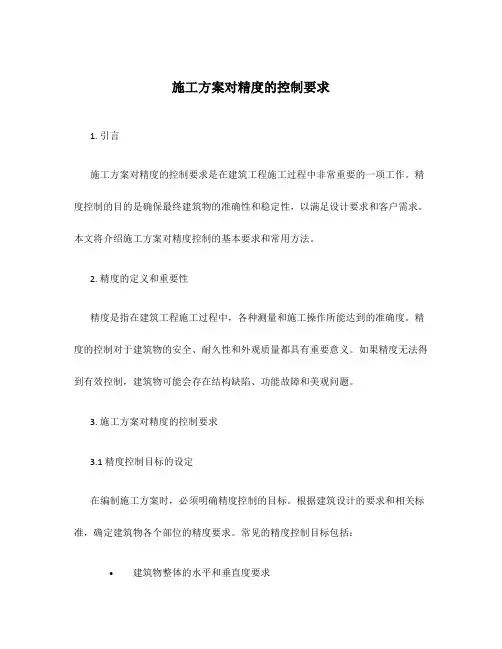

施工方案对精度的控制要求
施工方案对精度的控制要求1. 引言施工方案对精度的控制要求是在建筑工程施工过程中非常重要的一项工作。
精度控制的目的是确保最终建筑物的准确性和稳定性，以满足设计要求和客户需求。
本文将介绍施工方案对精度控制的基本要求和常用方法。
2. 精度的定义和重要性精度是指在建筑工程施工过程中，各种测量和施工操作所能达到的准确度。
精度的控制对于建筑物的安全、耐久性和外观质量都具有重要意义。
如果精度无法得到有效控制，建筑物可能会存在结构缺陷、功能故障和美观问题。
3. 施工方案对精度的控制要求3.1 精度控制目标的设定在编制施工方案时，必须明确精度控制的目标。
根据建筑设计的要求和相关标准，确定建筑物各个部位的精度要求。
常见的精度控制目标包括：•建筑物整体的水平和垂直度要求•结构构件的尺寸和形状精度要求•地基基坑开挖的精度要求•室内装修和设备安装的精度要求3.2 施工组织和管理精度控制要求施工方案对施工组织和管理提出合理要求。
施工方案应明确指出精度控制的责任人和相应的管理措施。
确保建筑施工过程中的测量和施工操作准确可靠，防止误差的累积。
3.3 仪器设备和材料规范施工方案对所使用的测量仪器、设备和材料也应有明确的规范要求。
只有合适的仪器设备和材料才能满足精度控制的要求。
施工方案应明确规定测量仪器的精度等级和准确校验的频率，以确保测量数据的可靠性和准确性。
3.4 施工工艺和方法选择施工方案需要根据精度控制的要求选择适当的施工工艺和方法。
对于需要高精度控制的施工工序，应采用适当的工艺和方法来实现。
例如，对于混凝土浇筑工序，可以采用自动化控制和精确浇筑模具等方法来确保混凝土的尺寸和形状精度。
3.5 实施过程的监督和质量检验施工方案应明确监督和质量检验的要求。
在施工过程中，应有专人进行监督，及时发现和纠正误差。
并且应按照预定的频率进行质量检验，以确保精度控制的有效实施。
4. 常用的精度控制方法4.1 技术测量方法技术测量方法是施工过程中常用的精度控制方法之一。
生产过程中的尺寸精度控制方法
生产过程中的尺寸精度控制方法尺寸精度控制是生产过程中非常重要的一环，它对产品的质量、性能以及使用寿命具有直接的影响。
在制造过程中，如何有效控制尺寸精度，保证产品达到预期设计要求，是每个制造企业都需要重视的问题。
本文将介绍几种常用的尺寸精度控制方法，以帮助企业实现更高的生产质量。
1. 设计合理的公差在产品设计阶段，制定合理的公差范围是尺寸精度控制的首要步骤。
合理的公差设计需要考虑产品的功能需求、材料特性以及生产设备的精度等因素。
公差的设定应符合设计标准，既不能过于苛刻导致生产成本过高，也不能过于宽松导致产品质量低下。
通过详细的尺寸公差设计，可明确制造过程中允许的尺寸变化范围，有利于生产过程的控制。
2. 选用合适的生产工艺不同的生产工艺对尺寸精度的控制能力有所差异。
在制造过程中，选择适合产品要求的生产工艺非常重要。
比如，在零件加工中，传统的机械加工方法相对于数控加工而言，可能存在较大的尺寸误差。
因此，对于对尺寸精度要求较高的产品，更适合采用数控加工等精密加工方法，以提高尺寸精度的控制能力。
3. 有效的装夹技术在加工过程中，装夹技术对尺寸精度控制的影响不可忽视。
合理的装夹方法可以减小零件加工过程中的变形和位移，从而提高尺寸控制的准确性。
因此，制造企业应注意选择适合的装夹工具和方法，确保零件在加工过程中的稳定性和精度。
4. 引进先进的测量设备尺寸精度控制离不开准确的测量。
随着科技的发展，现代制造业已经出现了许多先进的测量设备，如三坐标测量机、光学测量仪等。
这些设备具有高精度、高稳定性的特点，能够快速准确地测量零件的尺寸。
通过引进这些先进的测量设备，并对操作人员进行培训，有助于提高尺寸精度的控制能力。
5. 定期检验与调整尺寸精度控制是一个持续的过程，而不是一次性的工作。
定期检验和调整是确保尺寸精度控制持续有效的关键。
制造企业应制定合理的检验周期，对生产过程中的尺寸精度进行检查，并根据检查结果及时调整和改善生产工艺。
伺服系统中如何实现高精度定位
伺服系统中如何实现高精度定位伺服系统是在现代控制理论基础上发展起来的一种机电传动装置，广泛应用于数控机床、自动化生产线、机器人等自动化设备中。
在伺服系统中，高精度定位是一项至关重要的技术指标，在实际应用中，不仅能够提高设备的加工精度和稳定性，还可以对工作效率和质量产生积极影响。
本文将围绕如何实现伺服系统的高精度定位来进行讨论。
一、伺服系统的组成和原理伺服系统通常包括伺服电机、减速器、编码器、伺服控制器等组成部分，其中，伺服电机的转速和转矩能够通过伺服控制器的控制输出来实现精确定位和精确控制。
伺服系统运作的核心是通过对反馈信号的采集和处理，对电机的输出转矩进行控制，实现精准的旋转和定位。
二、提高编码器分辨率编码器是伺服系统反馈控制的重要组成部分，主要用于采集伺服系统的位置和速度信息。
在实际应用中，提高编码器的分辨率是一种简单有效的方式，可以大幅提高定位精度。
常见的提高编码器分辨率的方法包括增大光栅片的尺寸和位数、增加编码器的采样频率等。
三、减小机械间隙在伺服系统中，机械间隙是影响定位精度的关键因素之一。
机械间隙分为传动系统间隙和系统刚性间隙两类。
在实际应用中，应通过调整传动件紧密度、优化传动系统设计等方式，尽量减小机械间隙，提高伺服系统的定位精度。
四、提高伺服控制器的响应速度伺服控制器的响应速度直接影响伺服系统的跟踪精度。
在实际应用中，可以通过增加控制器的带宽，提高信号采样频率等方式，提高控制器的响应速度和稳定性。
五、改进PID控制算法伺服系统的控制算法是影响定位精度的关键因素之一。
传统的基于PID控制算法的控制方法存在响应速度慢、超调量大等问题。
在实际应用中，可以通过改进PID控制算法。
如采用自整定PID控制算法、先进的模糊控制算法等，可以实现更为准确和稳定的控制。
六、结语在伺服系统中，高精度定位是实现精准控制和定位的重要技术指标。
通过改进编码器精度、减小机械间隙、提高控制器响应速度、改进控制算法等措施，可以不断提高伺服系统的定位精度和稳定性，在实际应用中发挥更好的作用。
光刻机的分辨率与对位精度控制
光刻机的分辨率与对位精度控制光刻技术是半导体制造过程中至关重要的一环，它使用光刻机将光刻胶层上的芯片图案转移到硅片上。
而光刻机的分辨率和对位精度控制是影响芯片制造质量和性能的重要因素。
在本文中，我们将探讨光刻机如何实现高分辨率和精准的对位，并介绍一些常用的控制方法和技术。
首先，让我们详细了解一下光刻机的分辨率。
光刻机的分辨率是指光刻机可以将多小的细节或图案转移到硅片上。
分辨率通常用最小可分辨特征尺寸（L/S）来表示，即最小可以区分的线宽或间距。
分辨率的提升对于芯片制造来说非常重要，因为它直接影响到芯片的功能密度和性能。
在过去几十年中，光刻技术的分辨率经历了多次突破，从宏观光刻到近场光刻，再到现今的极紫外光刻技术，分辨率已经实现了亚奈米级别的突破。
要实现高分辨率，光刻机需要具备高性能的光源、光学系统和控制系统。
光刻机的光源需要产生高功率的紫外光，并具备短波长、窄线宽等特点，以便实现更小的L/S。
光刻机的光学系统需要通过透镜和光路的设计和优化，将光源上的芯片图案准确地投射到硅片上。
而控制系统则需要实时监控和调整光刻过程中各种参数，以保证图案的准确度和一致性。
其次，让我们来看一下光刻机的对位精度控制。
对位精度是指光刻机在投射芯片图案时，将图案位置与硅片上的已有特征对齐的能力。
对位精度对于多层芯片制造特别重要，因为不同层次的芯片图案需要准确对位，以确保电路连接的正确性。
对位精度的误差会导致芯片制造的失败和低产品良率。
光刻机的对位精度受到多种因素的影响。
首先，光刻机的机械结构和平台精度决定了投射过程中的稳定性和准确性。
其次，光刻机的光学系统对位控制能力也非常重要，它需要能够检测到硅片上已有图案的位置，并将新的图案与之对齐。
最后，光刻胶层的特性和涂覆过程也会对对位精度产生影响，因为光刻胶层的性质会随着涂覆的均匀性和干燥过程中的温度变化而改变。
为了实现高精度的对位，光刻机采用了许多控制方法和技术。
其中最常见的是通过图像传感器来实时检测硅片上已有图案的位置，并通过反馈控制的方式进行纠正。
三菱最新系统的高精度控制说明
CONFIDENTIAL
SSS控制
13
©2015 Mitsubishi Electric Corporation
SSS控制
CONFIDENTIAL
SSS（Super Smooth Surface）控制
◆ 美观：加工面无伤痕 ◆ 快速：加工时间短 ◆ 简单：参数调整容易
SSS控制OFF
SSS控制ON
SSS控制
CONFIDENTIAL
SSS控制的想法
以前控制（SSS控制OFF）
SSS控制
前提
・程序绝对正确
・程序包含误差及其他不定性因 素
对策
・严密控制，使其通过程序指定 ・形状类似则速度样式也类似
的形状
・针对误差的低通性
速度控制 ・至细节（局部）严密控制轨迹 ・参考全局形状，考虑伺服系延
方法
・基于形状信息（角度、曲率） 迟，通过模拟预测移动时的加速
SSS控制
依赖加工程序品质，加工面品质低下
相邻路径的指令形状不同 →相邻路径速度不同 →加工面发生伤痕
CONFIDENTIAL
以前的 高精度控制的
问题点
路径A
路径B
微小段差
路径C
：指令的微小线段
：指令点
速度
時間
速度
減速
加工面上 发生伤痕
速度
時間
時間
16
©2015 Mitsubishi Electric Corporation
11
©2015 Mitsubishi Electric Corporation
5．前馈控制
没有前馈
速度
延迟
实际的 电机速度
高精度控制
NCの指令値
CNC机床加工中的加工精度控制方法
CNC机床加工中的加工精度控制方法在CNC机床加工中，加工精度的控制是至关重要的。
精确的加工能够确保零件尺寸的准确性和质量的稳定性。
本文将介绍几种常用的加工精度控制方法，帮助读者更好地理解和应用于实际生产中。
一、选用高精度CNC机床及工具在选择CNC机床时，应注重其加工精度和重复定位精度。
高精度的机床能够提供更好的工件精度和表面质量。
同时，使用质量优良的刀具、夹具以及其他加工工具也能够提高加工精度。
二、合理规划工艺参数在加工过程中，合理规划和控制工艺参数对于实现加工精度的控制至关重要。
例如，合理选择切削速度、进给速度和切削深度等参数，能够有效地控制切削力和温度，确保加工过程的稳定性和一致性。
三、控制机床刚度和热变形机床的刚度和热变形是影响加工精度的重要因素。
通过提高机床刚度，可以降低振动和变形，提高加工精度。
此外，控制机床的温度分布，采取散热和稳定温度的措施也能够减小热变形，提高加工精度。
四、准确测量和调整工件在CNC机床加工过程中，及时准确地测量工件尺寸是保证加工精度的重要环节。
通过使用高精度测量工具，如三坐标测量仪等，可以对加工过程进行实时监控和调整，确保工件尺寸的准确性。
五、合理选择刀具与切削液选择合适的刀具和切削液对于加工精度的控制同样至关重要。
高性能的刀具能够提供更好的切削质量和稳定性，而适当的切削液能够降低切削温度和摩擦，减少刀具磨损，提高加工精度。
六、制定严格的工艺控制和操作规程制定严格的工艺控制和操作规程对于实现加工精度的一致性和可控性非常重要。
在制定过程中，应明确各个环节的要求和标准，并加强对操作人员的培训和管理，确保每个环节的工艺参数得到准确执行，从而实现加工精度的控制。
七、不断改进和优化加工精度的控制是一个不断探索和改进的过程。
企业应当注重科研创新，引进新的加工技术和设备，改进工艺和工具，提升加工精度。
同时，加强与供应商和客户的沟通与合作，不断改进产品质量和精度要求，以满足市场需求。
塑料制品的尺寸精度控制
塑料制品的尺寸精度控制在塑料工业中，制品的尺寸精度控制一直是至关重要的课题。
塑料制品的应用范围极其广泛，从日常生活的家用电器、玩具、包装材料，到工业领域的机械零件、汽车配件等，都对尺寸精度有着不同程度的要求。
尺寸精度直接影响着制品的质量、功能和外观，因此，研究并掌握塑料制品的尺寸精度控制技术，对提高我国塑料工业的整体水平具有重要意义。
1. 塑料加工过程对尺寸精度的影响塑料制品的尺寸精度主要受以下几个阶段的影响：1.1 树脂的特性树脂的种类、牌号及性质对制品的尺寸精度具有重要影响。
不同种类的树脂具有不同的结晶度、热膨胀系数和收缩率，这些因素都会直接影响制品的尺寸精度。
1.2 成型工艺成型工艺是影响塑料制品尺寸精度的重要环节。
包括注射成型、挤出成型、压制成型等多种方式。
不同成型工艺对制品尺寸精度的影响因素也不尽相同，如注射成型中模具温度、注射速度、保压时间等参数都会对制品尺寸精度产生影响。
1.3 模具设计及制造模具是塑料制品成型的关键工具，模具的设计和制造质量直接关系到制品的尺寸精度。
模具的型腔、型芯、滑块等部分的加工精度和表面质量都会对制品尺寸精度产生重要影响。
1.4 加工设备加工设备的性能也是影响塑料制品尺寸精度的重要因素。
设备的精度、稳定性及维护状况都会对制品尺寸精度产生直接影响。
2. 尺寸精度控制方法为了保证塑料制品的尺寸精度，可以采取以下几种方法进行控制：2.1 优化成型工艺参数通过合理设定模具温度、注射速度、保压时间等成型工艺参数，可以有效控制制品的尺寸精度。
例如，提高模具温度可以减小制品的收缩率，降低注射速度可以减小制品的应力变形等。
2.2 提高模具制造质量提高模具的加工精度和表面质量，可以有效减小制品的尺寸公差。
此外，合理设计模具结构，避免制品产生变形、翘曲等现象，也是提高制品尺寸精度的重要手段。
2.3 选用合适的树脂及助剂根据制品的用途和性能要求，选用合适的树脂及助剂，可以有效控制制品的尺寸精度。
木材加工中的尺寸测量和精度控制
木材加工中的尺寸测量和精度控制木材加工是指将原木经过切割、加工等一系列工艺使其成为适用于建筑、家居、家具等领域的成品。
在木材加工过程中，尺寸测量和精度控制是至关重要的环节。
本文将探讨木材加工中尺寸测量的方法和精度控制的重要性。
一、尺寸测量的方法尺寸测量是指对木材进行长度、宽度、厚度和角度等方面的测量。
准确的尺寸测量是确保成品质量的基础，下面介绍几种常用的尺寸测量方法：1. 直尺法：直尺是最简单常见的测量工具之一，使用直尺可以测量木材的长度、宽度和厚度。
将直尺平放在木材表面，确保直尺与木材紧密贴合，读取直尺上的刻度值即可得到尺寸。
2. 卷尺法：卷尺是具备弹性的测量工具，适用于较长长度的测量。
将卷尺展开贴紧木材表面，读取刻度值即可得到尺寸。
需要注意的是，在测量时应确保卷尺展开状态完全平直，以免影响测量结果。
3. 量具法：在木材加工过程中，常常需要测量特定角度的木材。
这时可使用量具，如角尺、角度测量器等。
将量具贴紧木材表面或放置在所需测量的角度上，读取刻度或指针值即可得到尺寸。
二、精度控制的重要性精度控制是指在木材加工过程中，保持木材尺寸在预定标准范围内的控制措施。
精度控制对于保证加工后的木材质量和提高产品竞争力具有重要意义。
以下是精度控制的重要性：1. 提高产品质量：精度控制可以确保成品的尺寸稳定一致，减少尺寸误差。
这有助于提高木材制品的装配性能和整体美感，增强产品的竞争力。
2. 降低制造成本：通过精度控制，可以减少尺寸误差，降低木材加工过程中的废品率。
减少废品率不仅可以降低原材料的浪费，还可以降低人工成本和设备维护成本，提高生产效率。
3. 增强用户满意度：精度控制使成品的尺寸稳定，可以确保木材制品的使用效果和性能。
用户在使用过程中不会因为尺寸问题产生不适，增加了用户的满意度。
三、精度控制的方法精度控制的方法主要分为技术控制和管理控制两部分。
下面介绍几种常用的精度控制方法：1. 技术控制：技术控制是指通过技术手段，如精度测量仪器、加工工艺优化等方式，来控制木材加工过程中的尺寸精度。
精度控制方法
精度控制方法
精度控制方法有很多种，具体使用哪种方法取决于不同的应用场景和需求。
以下是一些常见的精度控制方法：
1. 试切法：通过试切-测量-调整-再试切的反复过程而获得规定尺寸精度，这种方法只适用于单件生产。
2. 定尺寸刀具法：使用定尺寸刀具进行加工，尺寸精度由刀具本身尺寸精度保证。
如使用钻头、铰刀、拉刀、铣刀、刨刀等进行孔加工。
3. 调整法：先调整好刀具和工件在机床上的相对位置，并在一批零件的加工过程中保持不变，适用于成批和大量生产。
4. 自动控制法：在加工过程中的测量、补偿、调整和切削等一系列工作自动完成。
如数控机床加工或加工中心加工。
5. 质量控制：分析生产过程中可能出现的误差，包括机械误差和人为误差，并采取相应措施减小误差。
如检查机床、模具是否正常，加强员工培训等。
6. 数据分析与优化：通过收集和分析加工数据，找出影响精度的因素并进行优化。
例如，分析切削参数、刀具磨损情况等。
7. 设备维护与校准：定期对加工设备进行维护和校准，确保设备处于良好状态。
8. 选用优质原材料：选择质量稳定、性能优良的原材料，减小原材料对加工精度的影响。
9. 工艺改进：不断优化加工工艺，提高加工过程的稳定性，降低误差。
10. 人员培训与操作规范：加强员工培训，制定并执行操作规范，提高操作人员的技能水平和工作责任心。
以上方法并不是孤立的，实际应用中可能需要根据具体情况综合运用多种方法来实现高精度控制。
同时，也需要持续关注技术发展，了解最新的精度控制方法和工具，不断提高精度水平。
