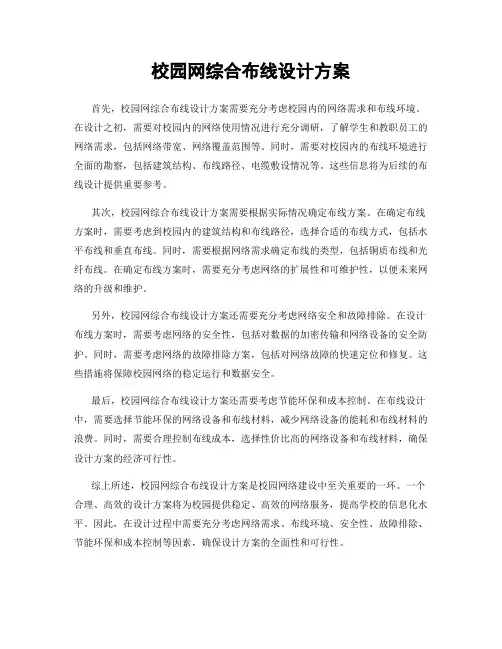

校园网综合布线设计方案
校园网综合布线设计方案首先，校园网综合布线设计方案需要充分考虑校园内的网络需求和布线环境。
在设计之初，需要对校园内的网络使用情况进行充分调研，了解学生和教职员工的网络需求，包括网络带宽、网络覆盖范围等。
同时，需要对校园内的布线环境进行全面的勘察，包括建筑结构、布线路径、电缆敷设情况等。
这些信息将为后续的布线设计提供重要参考。
其次，校园网综合布线设计方案需要根据实际情况确定布线方案。
在确定布线方案时，需要考虑到校园内的建筑结构和布线路径，选择合适的布线方式，包括水平布线和垂直布线。
同时，需要根据网络需求确定布线的类型，包括铜质布线和光纤布线。
在确定布线方案时，需要充分考虑网络的扩展性和可维护性，以便未来网络的升级和维护。
另外，校园网综合布线设计方案还需要充分考虑网络安全和故障排除。
在设计布线方案时，需要考虑网络的安全性，包括对数据的加密传输和网络设备的安全防护。
同时，需要考虑网络的故障排除方案，包括对网络故障的快速定位和修复。
这些措施将保障校园网络的稳定运行和数据安全。
最后，校园网综合布线设计方案还需要考虑节能环保和成本控制。
在布线设计中，需要选择节能环保的网络设备和布线材料，减少网络设备的能耗和布线材料的浪费。
同时，需要合理控制布线成本，选择性价比高的网络设备和布线材料，确保设计方案的经济可行性。
综上所述，校园网综合布线设计方案是校园网络建设中至关重要的一环。
一个合理、高效的设计方案将为校园提供稳定、高效的网络服务，提高学校的信息化水平。
因此，在设计过程中需要充分考虑网络需求、布线环境、安全性、故障排除、节能环保和成本控制等因素，确保设计方案的全面性和可行性。
学校综合布线工程方案
学校综合布线工程方案一、项目概况随着信息技术的不断发展，学校内部的综合布线工程变得尤为重要，可以为教学、管理和学生提供更好的信息化服务。
本项目旨在对学校内综合布线进行规划、设计和施工，满足现代化信息化教育需求。
二、项目目标与要求1. 实现教室、办公室、实验室等各个功能区域的综合布线，包括网络、电话、电视、音频、视频等。
2. 确保整个学校综合布线系统的安全、可靠、高效运行。
3. 降低能耗，提高布线系统的稳定性和可维护性。
三、总体设计原则1. 合理规划，统一管理。
通过统一设计规划和合理布线，实现整个学校综合布线系统的集中管理。
2. 安全可靠，稳定高效。
在布线过程中重视系统的安全性和可靠性，保障系统的稳定运行和高效工作。
3. 灵活易维护。
布线系统应该具有良好的灵活性和易维护性，便于今后的管理和维护。
四、综合布线方案1. 教室布线为了满足教学需求，教室综合布线系统应该包括网络、音频、视频等设备。
我们将设计一个统一的布线中心，通过统一的服务器进行手机、平板电脑、电子白板等设备的连接，满足教师和学生的教学和学习需求。
2. 办公室布线办公室综合布线系统主要涉及到网络和电话等设备的布线，通过合理的布线设计，实现各个办公室之间的信息交流和管理。
3. 实验室布线实验室综合布线系统需要考虑到电视、音频、视频等设备的连接，同时还需要满足高速网络和通讯设备的需求，实现实验室内的设备连接和信息交流。
四、系统设计技术要点1. 网络系统网络是学校综合布线工程中最为重要的部分之一，我们在设计网络系统时，将采用高速光纤网络连接教室、办公室、实验室等各个部分，实现高速数据传输和通讯。
2. 电话系统电话系统也是学校综合布线工程中的重要组成部分，为了满足学校各个部门之间的通话需求，我们将设计一个统一的电话系统，便于管理和维护。
3. 电视、音频、视频系统为了满足教学、会议、活动等各个方面的需求，我们还将布置电视、音频、视频系统，在整个学校内实现信息展示和传输，满足学校内各种活动的需求。
学校计算机网络教室、多媒体教室布线及设备安装施工实施方案
学校计算机网络教室、多媒体教室布线及设备安装施工实施方案一晃十年过去了，方案写作的经验也累积了不少。
今天，我就来给大家详细聊聊学校计算机网络教室、多媒体教室布线及设备安装施工实施方案。
这个过程就像烹饪一道美味佳肴，需要精心准备、合理安排、严格执行。
下面，我们就一步步来展开这道“佳肴”。
得明确一下我们的目标：计算机网络教室和多媒体教室要实现高速、稳定、安全的网络环境，同时满足教学、科研、管理等多方面的需求。
一、项目背景及目标1.背景：随着科技的发展，计算机网络和多媒体技术在教育领域的应用越来越广泛。
为了提高教学质量和效率，学校决定对计算机网络教室和多媒体教室进行升级改造。
2.目标：构建一个高速、稳定、安全的网络环境，满足教学、科研、管理等多方面的需求。
二、项目实施步骤1.网络布线（1）设计阶段在设计阶段，我们需要充分了解学校的建筑结构、房间布局以及网络设备需求。
根据这些信息，制定出合理的网络布线方案，包括网络设备的选型、布线路由、端口数量等。
（2）施工阶段选用优质网络设备，确保网络稳定性；布线过程中，要遵循强弱电分离原则，避免电磁干扰；布线时要考虑后续维护和升级的需求，预留一定数量的备用端口。
2.多媒体设备安装（1）设备选型投影仪：高分辨率、高亮度、低延迟；电脑：高性能、大内存、高速硬盘；音响：高品质、高保真、易于操作。
（2）设备安装投影仪安装位置要满足投影距离、投影角度等要求；电脑和音响设备要安装在易于操作、维护的位置；设备之间要连接可靠，保证信号传输稳定。
3.网络设备调试网络设备配置：设置IP地址、子网掩码、网关等；网络设备测试：检查网络设备是否正常工作；网络性能测试：检查网络速度、延迟等性能指标。
4.多媒体教室验收设备是否正常运行；网络是否稳定；教学效果是否满足要求。
三、项目实施时间表1.设计阶段：1个月；2.施工阶段：2个月；3.设备安装调试：1个月；4.验收阶段：1个月。
总计：5个月。
四、项目风险及应对措施1.风险：网络设备故障、施工过程中出现意外等；2.应对措施：选用优质设备、加强施工监管、制定应急预案等。
校园网综合布线设计方案
校园网综合布线设计方案1. 引言随着信息化建设的不断发展，校园网已成为高校不可或缺的重要基础设施。
一个高效、稳定、安全的校园网综合布线设计方案对于学校的教学、科研、管理等方面起着至关重要的作用。
本文将针对校园网综合布线的设计及规划，提出一种具有可行性和可靠性的方案。
2. 设计目标本方案的设计目标主要包括：•覆盖面广：确保整个校园范围内的网络设备能够稳定、高效地连接，实现全校范围内的无死角覆盖。
•带宽充足：满足学生、教职工在上网、查阅教学资料等各类需求时的带宽需求，同时能满足校园内的高速数据传输和流量承载。
•稳定可靠：保证校园网布线稳定可靠，能承受持续高负载的压力，降低故障率，提供长期稳定的网络环境。
•安全保密：确保校园网的数据传输安全，防止网络攻击、信息泄露等安全问题的发生。
3. 布线设计方案3.1 校园网主干网设计校园网主干网是指连接各个分布式网络设备的高速网络线路。
为了保证校园网的稳定性和可靠性，建议采用光纤布线作为主干网的传输媒介。
光纤具有高速传输、抗干扰、抗电磁干扰等优点，能够满足校园网中大量数据传输的需求。
3.2 室内布线设计室内布线主要是指校园内的各个楼宇、教室等场所的网络布线。
建议采用双绞线布线，分为水平布线和垂直布线。
•水平布线：水平布线是指楼宇内部各个房间/办公室之间的网络连接布线。
应采用Cat 6A或Cat 7等高性能双绞线，通过面板、水晶头等设备连接到终端设备，以满足高速传输和数据流量承载的需求。
•垂直布线：垂直布线是指楼宇之间的网络连接布线。
建议使用多模光纤作为主要传输媒介，以满足高速传输和大容量数据传输的需求。
3.3 无线网络设计为了满足学生、教职工在校园内移动终端设备的上网需求，需要设计无线网络。
建议采用无线AP（接入点）进行布置，以提供广覆盖、高速的无线网络连接。
•覆盖范围规划：根据校园地形和建筑物结构，合理规划无线AP的位置和覆盖范围，以确保全校覆盖且信号强度均衡稳定。
校园网综合布线设计方案
校园网综合布线设计方案一、设计方案概述校园网综合布线设计方案旨在为学校提供稳定、高效、安全的网络通信环境，满足学生、教职员工的日常教学、科研和管理需求。
本方案将对校园网的拓扑结构、网络设备选型、布线方案等进行详细阐述。
二、拓扑结构设计为了满足大规模的网络连接需求，我们将校园网络划分为核心区、汇聚区和接入区三个层级，采用三层的网络结构。
1. 核心区：位于校园网络的最高级别，负责处理大流量的数据，并保证高可用性和冗余性。
我们建议在核心区采用多台核心交换机进行互联，以确保网络连接的可靠性和负载均衡。
2. 汇聚区：汇聚各个子网的数据流量，实现不同楼栋、不同功能区的数据汇总。
我们将在汇聚区使用成熟的三层交换机，通过VLAN技术实现不同子网间的隔离与通信。
3. 接入区：将学生、教职员工所在的终端设备连接到校园网中。
我们建议使用二层交换机，在接入层进行用户终端的接入和网络连接。
三、网络设备选型为了保证校园网的性能和可靠性，我们推荐采用以下网络设备：1. 核心交换机：选用具备高速转发能力和冗余备份功能的企业级交换机，如思科Catalyst系列交换机，可满足核心网络的大流量处理需求。
2. 汇聚交换机：选择具备多VLAN支持且支持IP路由功能的三层交换机，如华为S系列交换机，可满足数据汇聚区的需求。
3. 接入交换机：选用性能稳定可靠的二层交换机，如华三S2700系列交换机，以满足接入区的终端设备接入需要。
四、布线方案1. 光纤布线：在校园网的核心区和汇聚区，我们推荐采用多模光纤布线。
多模光纤具有传输速度快、距离远和抗干扰能力强的特点，适合用于高速数据传输。
2. 铜缆布线：在校园网的接入区，我们建议采用Cat6或Cat6A标准的铜缆布线。
铜缆提供稳定可靠的连接，适合用于用户设备的接入。
综合考虑成本和性能，我们建议使用光纤布线连接核心区和汇聚区，而在接入区使用铜缆布线。
五、安全配置为了保障校园网的安全性，我们建议采取以下安全配置措施：1. 防火墙设备：在核心区与外部网络之间设置防火墙设备，用于控制流入和流出的网络流量，以保护内部网络安全。
校园网综合布线系统设计方案
校园网综合布线系统设计方案一、需求分析1.校园网规模：校园网规模包括校园范围、楼宇数量、用户数量等。
2.校园网络需求：包括宽带接入、网络扩展、多媒体支持等。
3.应用需求：包括教学、科研、办公及其他特定应用等。
4.安全需求：包括数据安全、网络安全、设备安全等。
二、系统设计1.网络拓扑结构设计：根据校园规模和需求分析，选择合适的网络拓扑结构，如星型、环形、树型等。
2.布线路径设计：根据建筑物的结构和网络需求，设计合理的布线路径，尽量减少路径长度和布线难度。
3.设备选择：选择符合需求的网络设备，包括交换机、路由器、光纤模块、无线接入设备等。
4.布线设计：根据需求和设备选择，设计合理的布线方案，包括光缆布线、铜缆布线等。
5.安全设计：设计网络安全方案，包括防火墙、入侵检测系统、数据加密等。
6.配线架设计：根据布线需求和设备选择，设计合适的配线架，包括机架式和墙壁式配线架。
7.机房设计：设计合理的机房布局，包括电源、空调、机柜、地板等。
三、实施方案1.项目计划：根据设计方案，制定详细的项目计划，包括开工时间、工期、资源调配等。
2.施工队伍：组建专业的施工队伍，包括项目经理、布线工人、测试人员等。
3.材料采购：根据设计方案和项目计划，采购合适的网络设备、布线材料等。
4.现场施工：按照设计方案和项目计划，在现场进行布线、设备安装等工作。
5.测试调试：在布线完毕后，进行测试调试工作，确保网络运行正常。
6.培训：对相关人员进行培训，包括网络维护、故障排除等。
四、运维管理1.网络监控：安装网络监控系统，实时监测网络运行状态，及时发现和解决问题。
2.设备维护：定期对设备进行维护保养，包括清洁、检修、升级等。
3.故障排除：对网络故障进行及时排除，恢复网络正常运行。
4.变更管理：记录网络变更情况，保证网络变更的可追溯性。
5.性能优化：对网络性能进行优化，提升网络传输速度和稳定性。
6.准入控制：实施合理的准入控制策略，保证网络安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1校园网多媒体教室综合布线技术方案1.1前言本设计方案采用BICC Structured Cabling Systems[结构化综合布线系统]的设计思想、遵循国际、国内标准设计，设备采用南京普天产品。
这一设计思想的核心是将整个布线系统结构化、体系化、模块化，集中和系统地管理，使它既具有可靠的实用性，又具有充分的灵活性和扩展性。
1.2设计依据1.2.1标准综合布线系统标准，是一个开放系统标准，它支持广泛的应用，保护用户以往的投资，综合布线系统遵循下列标准:EIA/TIA 568 民用建筑布线标准EIA/TIA 569 民用建筑通信通道及空间标准ANSI/ EIA/TIA－570 住宅及商业应用ANSI/ EIA/TIA－606 商业建筑电讯设施管理标准ANSI/ EIA/TIA－607 商业建筑电讯设施接地标准TSB－67 非屏蔽双绞线布线系统传输性能测试标准TSB－72 简明光纤布线指导ISO/IEC DIS11801IEEE802.3 10BASE-TIEEE802.3 100BASE-T1.2.2安装与设计规范中国建筑电气设计规范工业学校通信设计规范中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程设计规范”结构化布线系统设计总则市内电话线路工程施工及验收技术规范工业企业通信设计规范BICC MillenniuM系统设计总则1.3布线产品优势☐将各个系统统一布线，提高全系统的性能价格比。
☐具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何移动，布线系统只需跳线而不须任何其它改变。
☐设计思路简洁，施工简单，施工费用降低。
☐充分适应通讯和计算机网络的发展，为今后办公全面自动化打下了坚实的线路基础。
☐大大减少维护管理人员的数量及费用。
1.3.1结构化布线系统与传统布线系统优劣比较列表1.4技术方案1.4.1设计范围及要求本设计是以建筑分布平面图为基本依据，并结合**九中的实际情况而进行设计的。
信息点结合平面分布图及校方需求分析进行配置与选型，根据用户要求，所有信息点为数据点，未考虑话音点。
每个数据点从配线架、线缆到终端插座均为百兆比配置。
以便适应今后系统的升级换代，最大限度地保护校方的投入，且提高了系统的灵活性。
本方案我们着重阐述这套系统独特的特点。
本设计将按照既经济、又具有灵活性及扩展能力的原则进行设计。
该结构化综合布线系统将支持学校园区的数据系统，通过该系统及网络系统可实现园区内教学楼的局域网信息、资源共享，进而能够提供计算机通讯、视频及综合信息服务。
1.4.2设计目标的确定总体要求：☐体现适用性、先进性，满足用户网络应用未来的发展。
☐主干网满足计算机系统高速网络的传输要求，适应未来宽带多媒体业务发展的需要。
☐保证多个区域的网络连接清晰、明确。
各层面的网络子系统尽可能科学合理，保证有足够的空间以方便维护和使用。
☐实现每房间一条数据线以上，并预留出一定数量的接口。
我们为**九中设计的结构化布线系统将基于以下目标：☐符合当前和长远的信息传输要求；☐布线系统设计遵从国际（ISO/CEI11801）标准；☐布线系统采用国际标准建议的层层星形拓扑结构；☐布线系统将支持数据（计算机）、视频图象（会议电视、监视电视等）以及综合信息（如ISDN、B－ISDN、ATM等）的高质量传输，并适应各种不同类型不同厂商的计算机及网络产品；☐布线系统的信息出口采用国际标准的RJ45插座，以统一的线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，计算机、打印机、网络终端、电话机、传真机、电视机等，以支持话音、数据、图象等数据信息或多媒体信息的传输；☐布线系统符合综合业务数据网ISDN的要求，以便与国内、国际其它网络互连；☐布线系统要立足开放原则，既要支持集中式网络系统，又要支持Client/Server分布式网络系统。
1.4.3系统性能☐实用性－即能支持各种数据通信、多媒体技术以及信息管理系统等，并且能适应现代和未来技术的发展，保证15－20年不落后；☐灵活性－即任意信息点能够连接不同类型的设备，如微机、打印机、终端、服务器等；☐开放性－即能支持任何厂家的任意网络产品，支持任意网络结构（总线型、星型、环型等）；☐模块化－结构化布线系统中除去固定于建筑物内的水平线缆外，其余所有的接插件都是积木式的标准件，以方便使用、管理和扩充；☐扩展性－实施后的结构化布线系统是可扩充的，以便将来用户需求增长时可以很容易地将设备安装进去；☐经济性－一次性投资，维护费用极低，使整体投资达到最佳效果。
1.4.4信号种类及布线要求（1）信号种类：**九中结构化布线系统支持的信息传输类别为数据信号。
（2）布线要求：**九中校园网综合布线系统数据点水平线缆至终端插座均采用南京普天超五类布线产品，通过在配线间的配线架上对数据点进行方便地跳接调整即可实现数据点的任意替换。
1.5方案设计说明1.5.1系统信息点配置统计：表 4－11.5.2我们将601中学校园网分为五个部分：楼群干系统、水平子系统、垂直子系统、工作区子系统、配线管理子系统。
校园内新布信息点共314个。
自系统配线架至用户区信息模块插座采用超五类非屏蔽双绞线，用以实现到用户工作区的连接。
双绞线采用PVC材料构成的路由沿墙壁方式敷设。
1.5.3设计说明4.5.3.1楼群子系统建筑群子系统即指群楼布线系统（CD），它将一个建筑群中的电缆延伸到建筑群的另外一些建筑群中的通信设备和装置上。
它是整个布线系统中的一部分（包括传输介质）并支持提供楼群之间通信设施所需的硬件，其中有导线电缆、光缆和防止电缆浪涌电压进入建筑物的电气保护设备。
建筑群子系统用于各建筑物之间的互联，主要为铜缆和光缆，我们选择4芯多模光纤作为建筑群的数据通道。
中心机房设在办公楼三楼电子备课室内，科教楼与办公楼中心机房、初中楼与办公楼用光纤直接相连成为主干线；另外，高中楼（1）与办公楼直接用光纤相连，高中楼（2）用光纤与高中楼（1）直接相连。
光纤敷设方式●科教楼与办公楼中心机房、初中楼与办公楼光纤采用地埋敷设方式；●高中楼（2）与高中楼（1）光纤采用地埋敷设方式；●高中楼（1）与办公楼光纤采用架空敷设方式；●Internet接入光纤采用架空敷设方式。
4.5.3.2垂直子系统各大楼不设垂直子系统。
4.5.3.3水平子系统水平线缆将干线线缆延伸到用户工作区。
本项目中数据点均采用超五类的8芯非屏蔽双绞线。
信息点采用的超五类线，可在 100 米范围内保证速度的传输速率，能够充分满足各种宽带信号的传输，可满足用户将来使用各种计算机网络的需求。
水平线缆的长度根据图纸估算并考虑了端接余量及富余量。
1箱＝1000FT＝305米平均线缆长度（米）＝（最大长度＋最小长度）/2 ＋6米＋10％余量UTP电缆用量(箱)＝〖信息点数*平均每点线缆长度/305〗水平子系统走线建议：根据建筑的实际情况，对于墙面信息出口，其水平线缆由楼层设备间的配线架引至本层外墙的顶部，在合适位置套穿PVC管/槽沿墙敷设至信息出口。
电源配套相应处理。
4.5.3.4配线管理子系统在本项目中，设备间和管理子系统是由配线架、跳线、各种标识所组成。
在配线架上使用色标来区分干线电缆、水平线缆和连接在配线架上的设备端接点。
本方案根据用户要求，为了便于管理，降低成本，采用星型拓朴结构，我们在办公楼三楼（电子备课室）设置为主设备间，通过光纤和超5类非屏蔽双绞线构成楼群中心交换机(港湾6802)和科教楼等采用光纤（地埋）与分设备间相连。
各楼栋分别设置1.2m19寸标准机柜。
总配线室（设备间）内设置总配线柜。
分配线间机柜到信息点用超五类非屏蔽双绞线，长度符合不超过90米的标准。
这样设计有以下几个优点：（１）由于多层信息点集中到一个配线间，故可大大降低布线系统造价。
同时，根据实地测量，超五类非屏蔽双绞线长度也符合水平布线或跨层之标准。
（２）不同楼层信息点共用一套网络管理设备，降低了网络设备的投资，同时维护和管理相对集中，给维护人员带来方便。
本设计中分配线间水平数据配线架选用快接方式（免工具型）。
水平配线架卡接水平线缆，采用跳线连接。
每个分配线间的光纤到光纤配线架后通过光纤跳线连接到网络设备上，再通过数据跳线和数据的水平配线架连接，数据的水平配线架连接计算机点的水平线缆。
配线架的数量也考虑了足够的冗余，以便将来系统的扩容。
本设计中在分配线间数据点均选用19英寸机柜安装配线设备。
配线架放置建议：配线架均安装在各分配线间，在本方案中，配线架均为机柜安装型配线架，全部安装于标准的19英寸立式机柜中。
数据部分采用普天的超五类24口配线架和超五类48口配线架。
在机柜内，所有信息点均有一定编号规则和颜色规则，以方便维护。
由于所有水平系统及工作区系统及管理水平线缆的配线架均采用相同的超五类材料，所以通过在配线架简单跳接，即可方便地将数据点互换，使综合布线系统的灵活性得到最完美体现。
4.5.3.5工作区子系统根据**九中建筑群各工作区信息点位置的不同，选择相应的信息插座（采用明装方式）,本设计中暂时考虑全部采用墙面插座明装（中心机房内是否采用地插待与用户协商后，在最终设计中考虑）。
本方案中所有的信息插座均为电话、终端、网络通用设计（RJ45），接终端或接网络由用户根据需要自由选择。
在本投标方案中依据用户需求我们为用户共设计了314个数据信息点。
详细信息点分布见（表4－1）我们为用户提供的标准 RJ45 信息出口，为超五类系统。
开放式的超五类RJ45 信息出口，可兼容并支持各种电话、传真、计算机网络及计算机系统。
同时提供100Mbps以上的传输速率。
工作区子系统元件选型：普天超五类非屏蔽RJ45模块,平直；普天单孔面板（国标86面板）；普天双孔面板（国标86面板）；1.6工程实施内容✓布线设计：根据校方需求具体情况，完成布线设计配置方案，并在得到校方确认后，进一步完成建筑的管线设计或修正。
✓铜缆施工：进行铜缆及相关管线的布放、安装。
✓光缆施工：对光缆及相关管线的安装进行督导。
✓线路测试：工程完工后，将选用普天公司认定的专用仪器对系统进行导通、接续测试，并提交测试证明报告。
✓系统联调：在系统的线路测试后，选择若干站点，对外部连接网络设备进行联通测试，并提供测试报告。
✓工程验收：完成上述两项测试后，双方签字认定工程验收完毕，并由我方完成有关质保体系的认证工作。
✓文档：工程验收后，我方将以文本或磁盘文件方式，向校方提供系统设计与方案配置、施工记录等在内的文档。
1.7供电系统与接地系统技术要求●电源规格：电压：180∽264VAC频率：47∽63HZ其它单一谐波不得高于3%●机房用电应使用独立的电线，专用变压器、电源稳压器（AVR），若考虑系统的稳定性与资料的重要性，须增设不间断电源设备（UPS）。
