水泥砂浆浆砌片石路肩挡土墙施工工艺及方法
浆砌片石挡土墙施工工艺1
浆砌片石挡土墙施工工艺1概述浆砌片石挡土墙是一种常用的挡土结构，其构造简单，施工方便，通常用于道路、桥梁、码头及河渠等基础建设中。
本文将介绍浆砌片石挡土墙的施工工艺。
材料准备1.片石：选用质量好的片石石头，石头宽度应大于厚度，石头高度以40-60cm为宜。
2.砂浆：砂浆可以选用水泥、石灰、沙子等原料配制而成，掺入适量的膨胀剂，增强砂浆的抗拉强度和粘结力。
3.钢筋：用于加固挡土墙的结构，钢筋的选择应符合设计要求。
4.木模板：用于挡土墙的构造，应选用质量好、平整的木板，并注意调整木板的水平度和垂直度。
5.立柱：用于支撑木模板，常用的立柱有木质立柱和钢管立柱等。
施工工艺步骤一：开挖基础1.测量出挡土墙的位置和高度。
在挡土墙位置按要求开挖基础，基础宽度应根据设计要求确定，通常应比挡土墙的宽度多出0.5-1米。
2.清理基础底部的杂物和石块，保证基础底部水平、平整，然后进行灌注混凝土，初步固定基础。
步骤二：铺设石头1.将已选好的片石分门别类，按照设计要求进行分类、铺设，通常采用“长石横铺，短石竖放”的方式进行铺砌。
2.将石头按照设计要求分层，采用“一层搭砌一层浇筑”的方式进行施工，根据需要加固和加强钢筋筋网的构造。
步骤三：浇筑砂浆1.在铺石完成后，对铺石的石头表面进行清理和处理。
清理过程中应去除浮沙、灰尘等杂物，保证石头表面清洁。
2.准备好砂浆，掺入适当的水泥和膨胀剂，调和均匀后，用抹刀将砂浆铺满石头缝隙，在石缝中加入捆扎好的钢筋筋网。
3.砂浆固化后进行二次施工，通过浇注砂浆，使挡土墙的结构更加牢固、稳定。
步骤四：板模支起1.在挡土墙上方用木质或钢管支撑板模板，控制模板的高度和水平度。
2.将预先设计好的钢筋配筋好，按照设计要求将钢筋与模板绑扎一起。
步骤五：浇筑混凝土1.在模板支撑好后，进行混凝土的浇注作业。
在施工过程中需注意防护雷雨、洪水等天气的干扰。
2.混凝土浇注完成后，进行养护保养，等待其固化。
以上就是浆砌片石挡土墙施工的相关工艺，需要注意的是，施工过程中应严格按照设计要求和施工规范进行施工，确保挡土墙的质量和稳定性。

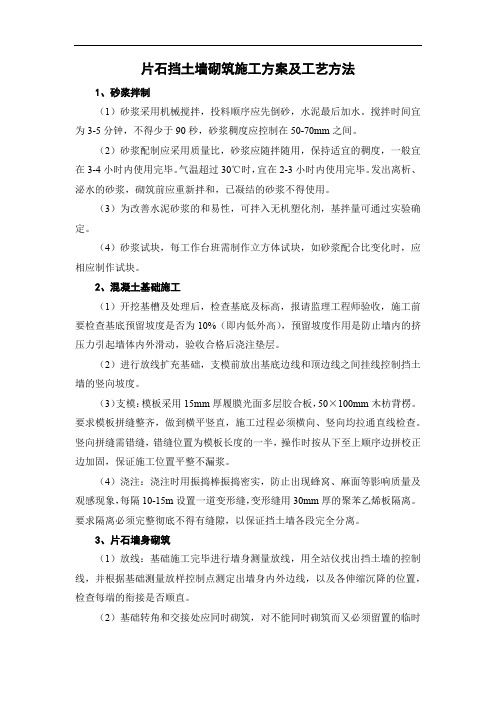

片石挡土墙砌筑施工方案及工艺方法
片石挡土墙砌筑施工方案及工艺方法1、砂浆拌制（1）砂浆采用机械搅拌，投料顺序应先倒砂，水泥最后加水。
搅拌时间宜为3-5分钟，不得少于90秒，砂浆稠度应控制在50-70mm之间。
（2）砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在3-4小时内使用完毕。
气温超过30℃时，宜在2-3小时内使用完毕。
发出离析、泌水的砂浆，砌筑前应重新拌和，已凝结的砂浆不得使用。
（3）为改善水泥砂浆的和易性，可拌入无机塑化剂，基拌量可通过实验确定。
（4）砂浆试块，每工作台班需制作立方体试块，如砂浆配合比变化时，应相应制作试块。
2、混凝土基础施工（1）开挖基槽及处理后，检查基底及标高，报请监理工程师验收，施工前要检查基底预留坡度是否为10%（即内低外高），预留坡度作用是防止墙内的挤压力引起墙体内外滑动，验收合格后浇注垫层。
（2）进行放线扩充基础，支模前放出基底边线和顶边线之间挂线控制挡土墙的竖向坡度。
（3）支模：模板采用15mm厚履膜光面多层胶合板，50×100mm木枋背楞。
要求模板拼缝整齐，做到横平竖直，施工过程必须横向、竖向均拉通直线检查。
竖向拼缝需错缝，错缝位置为模板长度的一半，操作时按从下至上顺序边拼校正边加固，保证施工位置平整不漏浆。
（4）浇注：浇注时用振捣棒振捣密实，防止出现蜂窝、麻面等影响质量及观感现象，每隔10-15m设置一道变形缝，变形缝用30mm厚的聚苯乙烯板隔离。
要求隔离必须完整彻底不得有缝隙，以保证挡土墙各段完全分离。
3、片石墙身砌筑（1）放线：基础施工完毕进行墙身测量放线，用全站仪找出挡土墙的控制线，并根据基础测量放样控制点测定出墙身内外边线，以及各伸缩沉降的位置，检查每端的衔接是否顺直。
（2）基础转角和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处应留成斜槎。
（3）基础砌筑时，石块间较大的间隙应先填塞砂浆，后用碎石块嵌塞，不得采用先摆碎石块，后塞砂浆或干填碎石块的方法。
浆砌片石挡土墙专项施工方案
浆砌片石挡土墙施工方案一、工程概况根据设计施工图的要求，全线挡土墙分为路堤挡土墙和路田分隔墙。
其中堤挡土墙长度为74米，平均高度4米，合计266.4m3;路田分隔墙1045米，高度为1~1.5米，合计1410.1m3. 材料为M7.5水泥砂浆砌筑MU40片石石料应坚固不宜风化，其最小厚度不小于150mm，挡土墙表面原浆勾缝。
二、材料要求：1.石料应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹；石料强度、试件规格及换算应符合设计要求，石料强度的测定应按现行规程执行。
片石一般是用爆破或楔劈法开采的石块，卵形和薄片者不得采用。
用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。
2.水泥水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能试指标进行取样复试。
其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。
根据国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定，当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。
不同品种的水泥不得混合使用。
3.砂（1）、砂采用XX河XX砂场河砂。
砂的质量标准应符合混凝土工程相应的质量标准。
（2）、砂的最大粒径：用于砌筑片石时的砂，最大粒径不宜超过5mm。
（3）、砂的含泥量：因本工程砌筑砂浆强度等级为M7.5，因此砂的含泥量应不大于5%。
4. 水砌筑砂浆所用的水宜采用饮用水，当采用其他水源时，应按有关标准确认合格后使用。
砂浆按设计规定，片石挡土墙砌筑采用强度等级为M7.5的水泥砂浆砌筑、沟缝、抹面，砂浆的配合比应通过试验确定，砂浆应有良好的和易性，圆锥体沉入度—，气温较高时可适当增大。
三、施工工艺及流程1、基础测量放线根据设计图纸，按围墙中线、高程点测放挡土墙的平面位置和纵断高程。
精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面高程，并设置施工水准点，在基础表面上弹出轴线及墙身线。
浆砌片石挡土墙施工方案及工艺方法
浆砌片石挡土墙施工方案及工艺方法浆砌片石挡土墙施工方案及工艺方法一：前言本文档旨在为浆砌片石挡土墙的施工提供详尽的方案及工艺方法，以确保施工的质量和安全。
本方案适用于坡度较陡峭的挡土墙或者需要较高的美观要求的场所。
二：施工材料1. 片石：选用优质的石材，无明显裂缝和瑕疵。
2. 水泥：选用符合国家标准的水泥，保证强度和稳定性。
3. 沙子：选用粒度适中的河沙。
4. 泥浆：配制均匀的泥浆，用于填充缝隙。
5. 钢筋：选用符合国家标准的钢筋，保证抗拉强度。
三：施工工艺1. 挖掘基坑：根据设计要求，挖掘适当深度和宽度的基坑，并清除底部杂物。
2. 基础处理：在基坑底部铺设一层垫层，用于分散荷载。
3. 砌石：在基坑底部铺设一层石子，作为基础，然后按照设计要求，砌筑挡土墙体，注意每块石头之间的间隙要保持一致。
4. 石缝填充：将混合水泥、沙子和适量水配制成的泥浆填充到石缝内，用工具捣实。
5. 加固措施：按照设计要求，在挡土墙的内部设置钢筋加固，提高墙体的承载能力。
6. 养护：浆砌片石挡土墙施工完毕后，进行适当的养护，保证水泥充分凝固。
四：附件本文档所涉及的附件详见附件列表。
五：法律名词及注释1. 水泥：涉及国家标准GB 175-2007.2. 石子：涉及国家标准GB/T 14684-2011.3. 钢筋：涉及国家标准GB 1499.2-2007.浆砌片石挡土墙施工方案及工艺方法一：引言本文档旨在详细介绍浆砌片石挡土墙的施工方案及工艺方法，以保证施工的质量和安全。
通过本方案的执行，可以实现挡土墙的稳定性和美观性的要求。
二：施工材料1. 片石：选用质量优良、无明显缺陷的石材作为挡土墙的构建材料。
2. 水泥：选用符合国家标准的水泥，确保施工的质量和稳定性。
3. 沙子：选择细度适中的河砂，用于混合水泥使用。
4. 泥浆：配制均匀的泥浆，用于填充石缝，确保挡土墙的牢固性。
5. 钢筋：选用符合国家标准的钢筋，用于增强挡土墙的抗压能力。
浆砌片石挡土墙施工方案
浆砌片石挡土墙施工方案一、工程概况咱们这个项目位于城市的边缘，地形复杂，坡度大，为了确保道路的稳定性和安全性，决定在这里修建一座浆砌片石挡土墙。
墙体全长200米，高度平均8米，采用M7.5水泥砂浆砌筑，片石尺寸为200mm ×200mm×100mm。
工程量不大，但细节决定成败，我们得做到精益求精。
二、施工准备1.人员组织：项目经理、技术负责人、施工队伍、质量检测人员，一个都不能少，每个人都要明确自己的职责。
2.材料准备：片石、水泥、砂子、钢筋等材料要提前采购，保证质量，不能有任何水分。
3.施工机械：挖掘机、推土机、搅拌机、运输车辆，这些都是施工过程中必不可少的“小伙伴”。
4.施工图纸及技术规范：图纸和技术规范是施工的“圣经”，必须提前熟悉，烂熟于心。
三、施工工艺1.基础施工：对基础进行挖掘，然后进行压实、找平，确保基础稳定。
2.浆砌施工：按照设计要求，将片石用水泥砂浆砌筑起来，要注意砂浆饱满、砌缝整齐。
3.钢筋施工：在挡土墙体内预埋钢筋，增强墙体的整体稳定性。
4.模板施工：在墙体两侧设置模板，确保墙体的垂直度和尺寸精度。
5.浇筑施工：将搅拌均匀的水泥砂浆浇筑到模板内，分层捣实，确保墙体密实。
6.养护施工：浇筑完成后，及时进行养护，保证墙体的强度和稳定性。
四、施工质量控制1.材料检验：所有材料必须经过检验，合格后方可使用，不能有任何水分。
2.施工过程控制：施工过程中，要严格按照图纸和技术规范进行，不能有丝毫马虎。
3.质量检测：施工完成后，要进行质量检测，确保墙体各项指标达到设计要求。
五、施工安全及环保1.安全措施：施工现场要设置安全警示标志，配备安全防护设施，确保施工人员的安全。
2.环保措施：施工过程中，要注意环境保护，减少噪音、扬尘、废水等对周围环境的影响。
六、施工进度安排根据工程量和施工难度，我们将施工进度分为三个阶段：1.准备阶段：7天，完成人员组织、材料采购、机械准备等工作。
浆砌片块石挡土墙施工方案
浆砌片块石挡土墙施工方案
一、施工前准备
在进行浆砌片块石挡土墙的施工前，需做好以下准备工作： 1. 确定挡土墙的设
计方案，包括高度、长度、坡度等要求。
2. 确定所需的材料和工具，包括片块石、水泥、砂子、水、搅拌器、抹灰刀等。
3. 对施工现场进行清理，保持施工区域干
净整洁。
4. 进行地基的处理，确保地基坚实平整，排水畅通。
二、施工步骤
1. 制作浆料
1.将适量的水泥、砂子和水按照一定比例混合搅拌，直至达到浆料均匀
的状态。
2.确保浆料的稠度适中，易于涂抹和粘贴。
2. 铺设基底
1.在地基上铺设一层均匀的浆料，作为基底层。
2.将片块石按设计要求依次放置在浆料上，注意保持水平和垂直。
3. 砌筑挡土墙
1.在片块石的缝隙中填充浆料，确保片块石之间填满浆料。
2.按照设计方案，逐层砌筑挡土墙，确保每一层之间的对接牢固。
4. 抹灰
1.在挡土墙外侧进行抹灰处理，使挡土墙表面平整光滑。
2.抹灰时要注意控制厚度和压实度，确保抹灰层与挡土墙结合牢固。
三、施工注意事项
1.施工过程中要根据实际情况调整浆料的配比和稠度，以保证施工质量。
2.确保片块石的选择符合设计要求，质量良好且形状规整。
3.在施工过程中要加强对挡土墙的护持和固定，避免出现倾斜或塌方现
象。
4.施工结束后要对挡土墙进行验收，确保施工质量符合设计要求。
以上为浆砌片块石挡土墙的施工方案，希望能对实际施工过程有所帮助，预祝
施工顺利！。
浆砌片石挡土墙施工工艺
浆砌片石挡土墙施工工艺浆砌片石挡土墙施工工艺一、施工设备:每个施工段面必须配置小型拌合机、水泵、铁板、磅秤等基本机械设施。
手推车、铁锹、锄头、大铲、瓦刀手锤、手凿、水平尺、勾缝条、扁担、坡度门架等由劳务合作队按施工要求自备。
二、材料要求:工程所用石料，其材质要均匀，坚硬，不易风化，无裂纹，表面的污渍予以清除。
片石形状不受限制，但其中部厚度不得小于15cm。
宜使用普通硅酸盐水泥，不同品种的水泥不得混合使用，严禁使用过期失效水泥。
细集料采用坚硬耐久、粒径在5mm以下的天然黄砂，砂的含泥量不大于3%。
三、安全措施施工人员必须佩戴安全帽和防护手套。
高边坡施工要有防护绳、吊带、警示标牌等。
在清除松石的施工过程中要有专人指挥，人工修坡时要注意塌方、滑坡等潜在风险，及时做出相应的调整，避免不必要的安全事故发生。
施工现场电器作业，应由专职电工按规范操作。
应检查作业区内使用设备及电线的漏电情况，发现问题立即整修。
电器设备操作人员，必须穿合格劳保服装，戴标准绝缘手套。
雨雪或潮湿天气，不宜在露天使用电器设备。
施工现场用电设施应设置漏电保护装置。
施工现场的配电盘应采取防雨雪措施。
用电设备的金属外壳外应作接地保护。
配电盘上的各种线路应有编号并标明用途。
配电线路维修时应悬挂“禁止合闸，有人操作”警告标志。
停、送电必须有专人负责。
搬运石块时要注意步调协调一致，施工便道应有足够的宽度和强度，确保运输安全，人工凿岩时要防止石块崩伤操作人员。
搅拌机操作时应遵守操作规程，严禁违章操作。
四、施工准备施工现场要求三通一平，水泥、黄砂、石料的质量指标已经试验室抽检合格;进场的施工机具设备能满足生产要求;操作工人、施工队负责人、技术员已接受过技术交底。
根据图纸要求，已做好测量放线工作，有坡度要求的砌体，应立好自制的坡度门架。
施工用的水泥、砂、石料应分类堆放，水泥应下垫上盖防雨防潮。
砌筑砂浆应根据设计要求和现场材料实际情况，由实验员确定施工配合比，并写在标示标牌上。
浆砌片石挡土墙施工方案及工艺方法
浆砌片石挡土墙施工方案及工艺方法一、前期准备工作1.进行现场勘测，确定挡土墙的长度、高度和坡度等参数。
2.按照设计要求选择合适的片石材料，并进行清理和分类。
3.对施工现场进行清理，清除垃圾和杂草等。
二、标线和测量1.根据设计要求，在挡土墙底部进行水平标线，并根据坡度要求进行高程标注。
2.利用标线和高程标注，确定挡土墙每层的高度和长度。
三、基础施工1.根据挡土墙高度和坡度要求，在底部挖掘基础槽。
槽宽度一般为挡土墙宽度的1.2倍，深度为挡土墙总高度的1/10到1/82.打入基础槽中的钢筋，根据挡土墙高度逐渐加粗。
钢筋长度要超出挡土墙底部，用来连接片石和基础。
3.在基础槽中浇筑混凝土基础层，倾斜度要根据挡土墙的坡度要求调整。
四、片石挑选和铺设1.根据设计要求和形状，挑选合适的片石，尽量保证颜色、质地和厚度的一致性。
2.将挑选好的片石按照尺寸和形状进行排列，形成一层一层的铺设布局。
3.铺设片石时，要严格按照设计要求进行，保持整齐和平整，使用石锤和铁锹调整石块的位置和水平度。
五、填充水泥浆1.在片石之间填充适量的水泥浆，填充时要注意填满石缝并进行压实。
2.水泥浆的配比一般为水泥：砂浆=1：3，加水适量控制浆液的流动性和黏性。
六、防渗层施工1.当挡土墙高度超过2米时，需要进行防渗层处理。
防渗层一般采用防渗土工膜，可以抵挡水分渗透。
2.在片石挡土墙背面进行防渗土工膜的铺设，要确保膜材与基础层和片石有良好的粘结。
七、排水系统施工1.挡土墙的底部和背面都需要设置排水系统，以防止水分积聚和墙体受压。
2.在底部设置通风排水管，将渗水快速排出。
3.在背面设置排水板或排水孔，可以将背面渗水汇集和排出。
八、定期养护1.完工后，在挡土墙上方覆盖草皮或植物，以增加土壤保持力和美化效果。
2.定期进行检查和养护，保持挡土墙的稳固和美观。
以上就是浆砌片石挡土墙的施工方案及工艺方法。
在施工过程中，需要注意片石的选择和铺设，水泥浆的填充和压实，以及防渗层和排水系统的施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥砂浆浆砌片石路肩挡土墙施工工艺及方法路肩挡土墙为浆砌片石结构，砌体所用石料从路基开挖料中采选，采用10t 自卸汽车运输至砌筑面。
⑴施工工艺
测量放线→基础开挖→挡墙砌筑→路基回填→接缝处理。
⑵施工方法
①挡土墙施工前做好场地排水工作，在清理合格的坡面上按照设计图纸测量放线，分段进行挡土墙基础开挖。
基础采用人工或机械开挖，岩石开挖利用YT-28手风钻打孔，浅孔小炮爆破人工出碴，弃料运至弃碴场。
②基础挖至设计高程后，人工平整基底并经监理工程师检验合格后，分段座浆砌筑挡墙。
挡土墙基础及墙身采用M10砂浆砌片石，墙面外露部分用M10砂浆勾缝，顶面用M10砂浆抹面。
③挡土墙砌筑片石应平砌，每层砌筑石料高度大致齐平，同时丁顺相间或二顺一丁排列，砌缝宽度一般不超过3cm，上下层竖缝错开距离不得小于8cm。
挡土墙墙身外露部分均采用M10砂浆勾缝。
④挡土墙高度小于12m时，墙后填料内摩擦角不得小于35°，以块碎石土为宜。
挡土墙高度大于12m时，墙后填土内摩擦角不小于40°，以块石为宜。
⑤挡土墙墙体内按设计要求设置泄水孔及反滤层，泄水孔成梅花型布置，间距2m，最下层泄水孔下设10cm厚粘土隔水层，防止水下渗。
⑥沿挡土墙长度每10m设一道伸缩缝，缝宽2m，缝内用沥青麻丝或涂以沥青的木板沿挡土墙的内、外、顶三侧填塞，填塞深度不小于15cm。
⑦挡土墙砌筑所用片石强度必须大于30Mpa，厚度不小于15cm。
⑧挡土墙砂浆强度达到设计强度的百分之七十以上时，方可分层填筑夯实，以确保墙身稳定。
