xmradio带外发射和杂散发射的区别
无线电发射设备杂散发射的测试方法探讨
对于无线电管理工作来说，无线电发射设备的杂散发射是产生通信干扰的重要原因之一。
在无线电发射设备检测中，杂散发射测试是一个重要的必测项目。
被过滤广告目前被广泛使用的测量杂散发射的主要仪表是扫频式频谱分析仪。
因此要正确测量出待测设备的杂散发射分量必须深入了解扫频式频谱分析仪的性能和工作原理。
参考杂散发射测试的相关标准，结合实际测试中的一些心得和体会,提出了杂散发射的测试方法及应注意的一些问题。
杂散发射的定义根据国家标准GB/T13622-92《无线电管理术语》中3.6.9条的描述，杂散发射指的是在必要带宽之外的某个或某些频率的发射，其发射电平可降低而不致影响相应信息的传输。
它包括谐波发射、寄生发射、互调产物及变频产物，但带外发射除外。
带外发射是在调制过程产生的、刚超出必要带宽的一个或多个频率的发射，但杂散发射除外。
杂散发射的表示方法根据国家标准GB 13421-92《无线电发射机杂散发射功率电平的限值和测量方法》的规定，杂散发射的表示方法有两种。
一种是绝对电平表示法，它是以“mW”或“μW”表示的杂散发射的平均功率或波峰包络功率。
例如在GSM移动台的测试标准YD/T884-1996的8.2款中规定发射机在工作模式下在频段100 kHz～1 GHz的杂散限值为-36 dBm（相当于0.25 μW）。
另一种表示方法为相对电平表示法，它是以分贝表示的杂散发射平均功率或波峰包络功率相对于发射波峰包络功率的衰减量。
例如在调频无线电话机的测试标准GB/T15844.1-1995的5.2款中规定当发射机的载波功率大于等于25W时,基地台的杂散射频分量应小于等于70 dB。
杂散发射的测量条件和要求总的来说，测试时的交流供电电源、直流供电电源、环境条件、测试负载必须满足GB 13421-92中5.1.1款的规定。
具体实验中一般应注意满足以下几个重要条件:(1) 温度: 15℃～35℃;(2) 相对湿度: 45%～75%;(3) 大气压强: 86 kpa～106 kpa;(4) 电源: 直流电源电压为规定值±2%，交流电源电压为标称值±2%，交流电源频率为标称值±1%;(5) 测试应在屏蔽室内进行。
各系统之间的干扰分析
1.各系统之间的干扰分析1.1.需考虑的干扰类型由于各系统需要共址建设，为了保证各系统间不至于互相影响，需要对各系统间的干扰情况进行分析。
从形成机理的角度，系统之间的干扰可以分为杂散辐射、接收机互调干扰和阻塞干扰（由于一般系统之间的间隔频率可以大约工作带宽数倍，所以系统间一般不容易出现邻频干扰）。
1）杂散辐射（Spurious emissions）由于发射机中的功放、混频、滤波等器件工作特性非理想，会在工作带宽以外较宽的范围内产生辐射信号分量（不包括带外辐射规定的频段），包括电子热运动产生的热噪声、各种谐波分量、寄生辐射、频率转换产物以及发射机互调等。
3GPP 将该部分信号通归为杂散辐射，因为其分布带宽很广，也有文献称为宽带噪声（Wideband Noise）。
邻频干扰和杂散辐射不同，邻频干扰中所考虑的干扰发射机泄漏信号指的是：被干扰接收机所处频段距离干扰发射机工作频段较近，但尚未达到杂散辐射的规定频段的情况；根据3GPP TS25.105，杂散辐射适用于指配带宽以外、有效工作带宽2.5倍以上的频段；当两系统的工作频段相差带宽2.5倍以上时，滤波器非理想性将主要表现为杂散干扰。
2）接收机互调干扰包括多干扰源形成的互调、发射分量与干扰源形成的互调（TxIMD）、交叉调制（XMD）干扰3种。
多干扰源形成的互调是由于被干扰系统接收机的射频器件非线性，在两个以上干扰信号分量的强度比较高时，所产生的互调产物。
发射分量与干扰源形成的互调是由于双工器滤波特性不理想，所引起的被干扰系统发射分量泄漏到接收端，从而与干扰源在非线性器件上形成互调。
交叉调制也是由于接收机非线性引起的，在非线性的接收器件上，被干扰系统的调幅发射信号，与靠近接收频段的窄带干扰信号相混合，将产生交叉调制。
3）阻塞干扰阻塞干扰并不是落在被干扰系统接收带宽内的，但由于干扰信号功率太强，而将接收机的低噪声放大器（LNA）推向饱和区，使其不能正常工作。

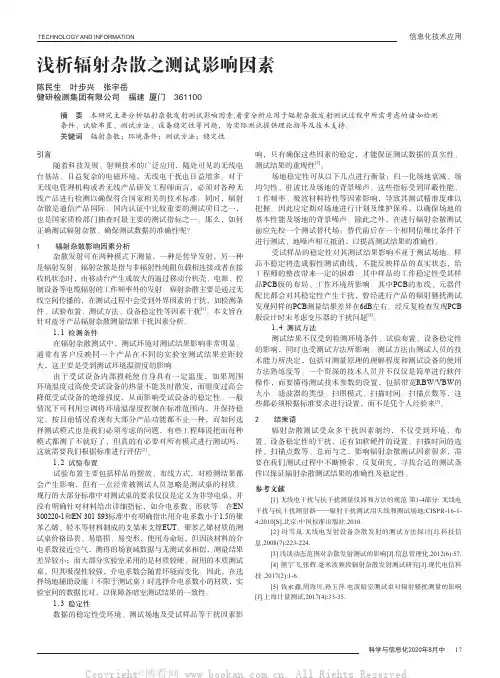

浅析辐射杂散之测试影响因素
[2] 时雪岚.无线电发射设备杂散发射的测试方法探讨[J].科技信 息,2008(7):223-224.
[3] 浅谈动态范围对杂散发射测试的影响[J].信息管理化,2012(6):57. [4] 熊宇飞,张辉.毫米波频段辐射杂散发射测试研究[J].现代电信科 技 ,2017(2):1-6. [5] 钱永鑫,周海贝,孙玉萍.电波暗室测试桌对辐射骚扰测量的影响 [J].上海计量测试,2017(4):33-35.
1.4 测试方法 测试结果不仅受到检测环境条件、试验布置、设备稳定性 的影响，同时也受测试方法所影响。测试方法由测试人员的技 术能力所决定，包括对测量原理的理解程度和测试设备的使用 方法熟练度等。一个资深的技术人员并不仅仅是简单进行软件 操作，而要懂得测试技术参数的设置，包括带宽RBW/VBW的 大小、滤波器的类型、扫图模式、扫描时间、扫描点数等，这 些都必须根据标准要求进行设置，而不是凭个人经验来[5]。
引言 随着科技发展、射频技术的广泛应用，随处可见的无线电
台基站、日益复杂的电磁环境，无线电干扰也日益增多。对于 无线电管理机构或者无线产品研发工程师而言，必须对各种无 线产品进行检测以确保符合国家相关的技术标准。同时，辐射 杂散是通信产品国际、国内认证中比较重要的测试项目之一， 也是国家质检部门抽查时最主要的测试指标之一。那么，如何 正确测试辐射杂散、确保测试数据的准确性呢？
1 辐射杂散影响因素分析 杂散发射可在两种模式下测量，一种是传导发射，另一种
是辐射发射。辐射杂散是指与非辐射性纯阻负载相连接或者在接 收机状态时，由移动台产生或放大的通过移动台机壳、电源、控 制设备等电缆辐射的工作频率外的发射。辐射杂散主要是通过无 线空间传播的，在测试过程中会受到外界因素的干扰，如检测条 件、试验布置、测试方法、设备稳定性等因素干扰[1]。本文旨在 针对蓝牙产品辐射杂散测量结果干扰因素分析。
杂散发射的测量方法
杂散发射的测量方法所有的测量接收机应具有平均值和峰值的加权功能。
2．1．2分辨带宽resolutionbandwidth（rbw）通常的原则就是，测量接收机辨别频宽（末级中频滤波器的3db频宽）应当等同于参照频宽。
但为了提升测量的精确性、灵敏度和效率，辨别频宽可以不同于参照频宽。
比如，在测量紧邻中心频率的升空分量时，有时就须要使用狭窄的辨别频宽。
当辨别频宽大于参照频宽时，测量结果应属参照频宽内各分量的总和（其和应属功率议和，除非特别建议杂散信号按照电压议和，或是按多值法辨别，见注1）。
当辨别频宽大于参照频宽时，宽带杂散升空的测量结果应当按频宽比例展开归一化。
但对于线性（窄带）杂散产物，无法使用归一化。
辨别频宽的修正因子须要由测试接收机的实际辨别频宽（例如：-6db辨别频宽）和被测杂散升空信号特征而的定（例如：脉冲信号或高斯噪声）。
备注1：多值辨别法――当使用pep（峰纸盒功率）法测量杂散升空，且辨别频宽大于参照频宽时，所测出的总功率可能将不精确。
如果不晓得议和法则，那么在参照频宽内所测出的总的杂散发射功率应当按照功率制备法和电压制备法分别求出。
在每次测量中，如果用电压制备法求出的杂散升空值高于规定的限值，则满足要求；如果用功率制备法求出的杂散升空值低于规定的限值，则不满足要求。
2．1．3视频带宽videobandwidth(vbw)视频频宽至少与辨别频宽相同，最出色为辨别频宽的3至5倍。
vbw充分反映的就是测量接收机中坐落于包络检波器和模数转换器之间的视频放大器的频宽。
发生改变vbw的设置，可以增大噪声峰-峰值的变化量，提升较低信噪比信号测量的分辨率和Cadours率为，不易辨认出暗藏在噪声中的小信号。
2．1．4测量接收机滤波器的形状因子shapefactor形状因子就是叙述远距滤波器选择性的一个参数，通常定义为阻带和通带频宽的比值。
理想滤波器的比值为1。
但是，实际上滤波器具备滚降膨胀特性，远达没理想状态。
xmradio带外发射和杂散发射的区别
带外发射和杂散发射的区别The distinction between out-of-band emission and spurious emission原创作者：xmradio同事在实际中有一个经验数据：中心频率两侧，必要带宽两倍处或以外的发射都认为是杂散发射，以内为带外发射，到底还有没有其他的依据，见下文：一、按照GB 13421-1992《无线电发射机杂散发射功率电平的限值和测量方法》1.杂散发射：包括谐波发射寄生发射互调产物以及变频产物但带外发射除外。
(1)变频产物：在形成载频或特征频率的过程中所产生的任何杂散频率的发射其内不包括载频和特征频率的谐波及整数倍频率(2)谐波发射：频率为占用频带内频率的整数倍的杂散发射。
2.带外发射：由于调制过程而产生的刚超出必要带宽一个或多个频率的发射但杂散发射除外。
二、按照深圳市无线电监测站钱宁铁《杂散发射的测量方法》Methods of Measurement of Spurious Emissions：1．杂散发射spurious emission杂散发射是在必要带宽外某个或某些频率上的发射，其发射电平可降低但不影响相应信息传递。
包括：谐波发射、寄生发射、互调产物、以及变频产物，但带外发射除外。
一般来说，落在中心频率两侧，必要带宽±250%倍处或以外的发射都认为是杂散发射。
2．带外发射out-of-band emission带外发射是在紧靠必要带宽的外侧，由调制过程产生的一个或多个频率的发射，但杂散发射除外。
一般来说，落在中心频率两侧，必要带宽±250%倍处以内的无用发射都认为是带外发射。
但对于必要带宽很窄或很宽的情况，这种划分带外发射和杂散发射的方法并不适合。
杂散发射限值
杂散发射限值杂散发射限值在现代社会中，无线通信技术的广泛应用越来越普及，而这种技术会产生电磁波辐射，从而给人体健康带来潜在的威胁。
因此，许多国家与地区都出台了杂散发射限制标准来保障公众的健康和安全。
本文将介绍杂散发射的概念、作用、测试方法、以及限制标准的制定等方面的内容。
一、杂散发射的概念杂散发射一般定义为电磁设备在正常工作时，除了预期的无线电信号外，还会产生无效的电磁放射能量。
这种无用的放射能量有可能会对其他设备的正常运行产生干扰，甚至会妨碍或破坏其他设备。
二、杂散发射的作用杂散发射会引起电磁干扰，首先会影响其他设备的正常工作。
这种干扰也可能影响到人的健康，从而引起身体不适和疾病。
由于这种干扰的危害较大，因此杂散发射必须被限制。
三、杂散发射的测试方法杂散发射限制是指对电磁干扰的能量强度设置上限。
由于实际情况不同，所以杂散发射测试方法也有所不同。
基本上，测试方法包括室内及室外测试。
所谓室内测试是指在标准设备附近进行测试，而室外测试则是指在真实环境中获取杂散发射数据。
四、限制标准的制定制定限制标准是为了保护人们的健康和确保电磁设备的正常运行。
国家和地区制定了各种各样的限制标准。
例如，美国联邦通信委员会（FCC）制定的限制标准是由以前的类别A、类别B转变为了特定频率范围内的具体限制。
此外，欧盟和亚洲地区也都制定了限制标准。
总之，杂散发射是一种电磁干扰，会对人的健康产生负面影响，也可能妨碍其他设备的正常运行。
因此，国家和地区出台了严格的标准来限制杂散发射，以保护公众的健康和安全。
同时，如何准确地测试和评估杂散发射的影响也是现代科技界亟待解决的问题。
杂散发射 指标-概述说明以及解释
杂散发射指标-概述说明以及解释1.引言1.1 概述【概述】杂散发射是电子设备或系统在工作过程中产生的不必要的电磁辐射现象。
电磁辐射不仅会影响设备的正常工作，还可能对周围的电子设备和通信系统产生干扰。
因此，减少和控制杂散发射对于保证电子设备和系统的正常运行至关重要。
本文旨在深入探讨杂散发射的相关问题，包括其定义、产生原理以及影响因素。
通过对杂散发射的研究，我们可以更好地理解杂散发射对设备和系统的影响，并提出相应的控制和减少方法，以提高设备的性能和可靠性。
在本文的背景介绍部分，我们将会介绍杂散发射问题的背景和相关现象，旨在引起读者对这一问题的重视。
接下来，我们将详细阐述杂散发射的定义和产生原理，从物理角度解释杂散发射的机制。
同时，我们还将讨论杂散发射的影响因素，包括电路设计、材料选择和工作环境等方面的因素。
在结论部分，我们将总结杂散发射对设备和系统的重要性，并提出一些减少杂散发射的方法。
这些方法包括优化电路设计、改进材料选择和加强防护措施等。
此外，我们还将展望杂散发射领域未来的研究方向，希望能对相关领域的学者和工程师提供一些启发和指导。
通过本文的阅读，读者将能够全面了解杂散发射的概念和影响因素，并了解如何减少和控制杂散发射对设备和系统的影响。
相信本文将为相关领域的专业人士提供有益的参考和指导。
1.2 文章结构文章结构是一篇长文的基本框架，它有助于读者更好地理解文章的主要内容和组织架构。
本文的结构主要包括引言、正文和结论三个部分。
引言部分将对杂散发射的主题进行概述，简要介绍杂散发射的定义和原理，并明确文章的目的和意义。
正文部分则是论述杂散发射的核心内容，其中包括背景介绍、杂散发射的定义和原理以及杂散发射的影响因素等内容。
背景介绍部分可以对杂散发射问题所涉及的领域进行概述，引发读者的兴趣。
接着，通过解释杂散发射的定义和原理，读者可以了解到杂散发射的基本概念和机理。
最后，讨论杂散发射的影响因素，可以深入分析导致杂散发射产生的各种因素，并归纳总结对杂散发射的影响。
雷达发射机带外杂散的抑制
雷达发射机带外杂散的抑制作者：沈显照王群杰来源：《硅谷》2012年第03期摘要：介绍一种雷达发射机带外杂散抑制的方法，即在馈线系统中加装高功率带通滤波器组合，并且给出设计分析和各个滤波器的设计方法以及仿真结果和实测结果，通过实际加工和测试，验证该方法的有效性。
关键词：发射机；带外杂散；滤波器中图分类号：TN83 文献标识码：A 文章编号：1671－7597（2012）0210008－020 引言脉冲雷达发射机输出的射频频谱宽大于所需要的频谱，即产生了一定的带外杂散输出[1][2]，形成了电磁频谱方面的污染。
随着我国雷达和通讯事业的蓬勃发展，各种雷达和通讯设备的密度和电磁频谱利用率也越来越高，对于雷达发射机带外杂散的抑制提出了迫切的要求。
本文阐述的是一个S波段大功率脉冲式雷达发射机带外杂散的抑制方法。
该方法就是在原来雷达的馈线系统中加装高功率带通滤波器，该带通滤波器为一个高通滤波器和一个低通滤波器的组合，通过该滤波器组合来抑制雷达发射机的带外杂散。
1 设计分析大功率脉冲式雷达发射机带外杂散的抑制设计需要考虑如下几个问题：1）功率容量问题：发射机输出脉冲功率数百千瓦至兆瓦，因此设计的滤波器应具有大的功率容量。
2）通带电压驻波比和插入损耗问题：通常大功率微波滤波器要求驻波和插损都很小，否则会引起发热、功率容量下降、系统性能变坏和缩短雷达的作用距离等。
3）阻带衰减和电压驻波比问题：滤波器应有大的阻带衰减以抑制带外杂散输出；阻带的驻波太大对功率放大管是有害的，当发射机的杂散输出较大时，发射机工作不稳定，甚至可能引起击穿。
4）振荡击穿：大多数微波发射机都有一定的寄生杂散，存在“带外输出”，如选用反射式滤波器，寄生杂散将被反射回发射机，从而可能产生振荡击穿。
大功率波导滤波器按工作方式可分为反射式和吸收式两大类型。
吸收式滤波器在通带和阻带都具有良好匹配，即具有较小的电压驻波比，通带插入损耗小，而且其阻带带宽很宽及阻带衰减大，功率容量大；而反射式滤波器在通带内有良好的匹配特性内，但其阻带衰减是由滤波器的反射产生的，且反射式滤波器在谐波频率上大多存在寄生通带，阻带带宽有限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带外发射和杂散发射的区别
The distinction between out-of-band emission and spurious emission
原创作者：xmradio
同事在实际中有一个经验数据：中心频率两侧，必要带宽两倍处或以外的发射都认为是杂散发射，以内为带外发射，到底还有没有其他的依据，见下文：
一、按照GB 13421-1992《无线电发射机杂散发射功率电平的限值和测量方法》
1.杂散发射：
包括谐波发射寄生发射互调产物以及变频产物但带外发射除外。
(1)变频产物：
在形成载频或特征频率的过程中所产生的任何杂散频率的发射其内不包括载频和特征频率的谐波及整数倍频率
(2)谐波发射：
频率为占用频带内频率的整数倍的杂散发射。
2.带外发射：
由于调制过程而产生的刚超出必要带宽一个或多个频率的发射但杂散发射除外。
二、按照深圳市无线电监测站钱宁铁《杂散发射的测量方法》
Methods of Measurement of Spurious Emissions：
1．杂散发射spurious emission
杂散发射是在必要带宽外某个或某些频率上的发射，其发射电平可降低但不影响相应信息传递。
包括：谐波发射、寄生发射、互调产物、以及变频产物，但带外发射除外。
一般来说，落在中心频率两侧，必要带宽±250%倍处或以外的发射都认为是杂散发射。
2．带外发射out-of-band emission
带外发射是在紧靠必要带宽的外侧，由调制过程产生的一个或多个频率的发射，但杂散发射除外。
一般来说，落在中心频率两侧，必要带宽±250%倍处以内的无用发射都认为是带外发射。
但对于必要带宽很窄或很宽的情况，这种划分带外发射和杂散发射的方法并不适合。
