角度量块的使用
【课题名称】
用角度量块测量工件
【教学目标与要求】
一．知识目标
了解角度量块测量的范围。
二．能力目标
能够应用角度量块测量工件的角度。
三．素质目标
会根据图样正确使用角度量块，并能准确测量出工件的实际角度。
四．教学要求
了解角度量块的结构、原理，并能正确使用角度量块。
【教学重点】
熟悉角度量块的使用方法。
【难点分析】
角度量块的使用方法。
【分析学生】
对于结构和原理学生比较容易理解，正确掌握使用方法只能通过实践的训练才能逐步熟练，不能急于求成。
【教学设计思路】
讲授、演示并做好课堂训练相结合，使学生有初步的理解，为实
训项目和切实掌握好各种量具的使用打好基础。
【教学安排】
2学时，熟悉量具的使用方法要在实训中逐步得到提高。
教师先讲授、后演示，学生再课堂练习。
【教学过程】
一. 复习旧课
1.90度角尺，主要用于主要用于什么的验证？
2.使用90度角尺应注意哪些事项？
二、导入新课
用角度量块附件把不同角度的量块组成需要的角度，常用于检定角度样板和万能角度尺等，也可用于直接测量工件的角度。
三、讲授新课
1.角度量块的测量原理
利用角度量块附件把不同角度的量块组成需要的角度，常用于检定角度样板和万能角度尺等，也可用于直接测量工件的角度。
图为两种角度量块：α在10°～79°间有一个测量角的称为Ⅰ型角度量块；α在80°～100°间有4个测量角的称为Ⅱ型角度量块。
角度量块成套供应，分0级、1级、2级3种精度,其测量角α的允许偏差分别为±3″、±10″和±30″。
在两个具有研合性的平面间形成准确角度的量规。
利用角度量块附件把不同角度的量块组成需要的角度，
角度量块
[1]
2.角度量块的适用范围
角度量块常用于检定角度样板和万能角度尺等，也可用于直接测量工件的角度。
图为两种角度量块：α在10°～79°间有一个测量角的称为Ⅰ型角度量块；α在80°～100°间有4个测量角的称为Ⅱ型角度量块。
角度量块成套供应，分0级、1级、2级3种精度，其测量角α的允许偏差分别为±3″、±10″和±30″。
3.角度量块是一种角度计量基准，适用于万能角度尺和角度样板的检定。
四.小结
1、角度量块常用于检定角度样板和万能角度尺等，也可用于直接测量工件的角度。
2、角度量块是一种角度计量基准，适用于万能角度尺和角度样板的检定。
五．作业布置
练习用角度量块检定角度样板和万能角度尺。
操作规程
角度规检定装置操作规程一.标准装置２级角度量块、０级刀口尺、标准直角尺、1级平板等。
二、环境要求：温度：（20±5）°C 湿度：≦80%三、使用前的检查和准备1使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位。
2.首先应根据被检修的量具决定需用哪些量块和仪器,然后将其取出。
3.标准量块使用前必须用航空汽油清洗干净,并放在洁净的丝绸,亚麻布或麂皮上待用。
4.使用量块刀口尺,要小心谨慎不可碰撞,更不能掉在地上。
5、尺身上必须刻有制造厂名或商标,分度值和出厂编号。
6、检查尺身表面镀层是否均匀,标尺刻线是否清晰,有无锈蚀、或其他外观缺陷。
7、检查尺身有无变形,齿轮传达应平稳,不应有阻滞或松动。
8、检查坚固螺钉,游标片,弹簧片等处有无缺件,损坏件。
9、检查测量面有无严重锈蚀,碰伤、划伤等难以修复的故障。
四、被检量具的修理和检定1、当确定该量具能够进行修复时,将万能角度尺的直尺，主尺、直角尺扇形板等分别取下，用汽油进行清洗及除锈。
2、针对检查时发现的问题逐个排除,配好缺件。
3、修理各测量面，对测量面进行研磨，用０级刀口尺检查不透光。
4、再将角度尺全部装好,检查配合是否完好,坚固螺钉,制动装置应能正常工作。
5、依据JJG33-2002万能角度尺检定规程，逐项检定。
6、调整游标片,使零位正确,调试微动装置,当基尺与直尺结合时,用目光观察,不透光。
测量完毕后，应用汽油或酒精把万能角度尺洗净，用干净纱布仔细擦干。
不用需涂以防锈油，然后装入匣内。
直角尺检定装置操作规程一、标准装置圆柱角尺1级、1级平板、1级宽座角尺、粗糙度样板等二、环境要求温度：（20±5）°C 湿度：≦80%三、使用前的检查和准备1、先从外观检查有无严重锈蚀,是否能修复。
2、底座和尺身连接是否牢固.有无松动现象。
3、检查测量面有无严重锈蚀、碰伤、划伤等难以修复的故障4、在检定前，必须把标准器组及受检量具的防锈油清洗干净，再检查备检量具的外观、除毛剌，目测工作面不符合要求的要修理。
实验七 万能角度尺的使用
实验七万能角度尺的使用一、实验目的1．掌握角度规的读数原理以及读数方法；2．学会使用角度规测量工件的角度。
二、测量对象台阶轴三、测量原理（1）角度规的结构1.角度规的结构1-微动装置（在主尺背面） 2-直角尺 3-游标尺 4-扇形板 5-制动器6-测量面 7-卡块 8-直尺2.角度规的读数原理角度规的读数原理与其他游标量具相同，也是利用主尺刻线间距与游标刻线间距之差进行小数部分的读数。
如图所示，主尺的分度每个等于1度，游标的分度方法是将主尺29个格的一段弧长分为30个格，则游标每格=29°/30=60′×29/30=58′主尺一格与游标一格之差为1°-29°/30=60′-58′=2′所以角度规的分度值是2′。
3.读数方法在主尺上读取“度”数，在游标上读取“分”数。
（2）角度规的使用方法1.检查角度规零位是否正确使用前，将角度规的各测量面擦干净之后，应先检查零件是否正确。
2.根据被测角度选用角度规的测量尺测量0°～50°之间的角度，如图8-1所示，应装上直角尺和直尺。
测量50°～140°之间的角度，如图8-2所示，只需装上直尺。
测量140°～230°之间的角度，如图8-3所示，只需装上直角尺。
装直角尺时，应注意使直角尺短边与长边的交点与基尺的尖端对齐。
测量230°～320°之间的角度，如图8-4所示，不装直角尺和直尺，只使用基尺和扇形板的测量面进行测量。
图8-1 图8-2图8-3 图8-4四、实验步骤（1）圆锥面斜角的测量1.根据被测角度选择并装好测量尺，调整角度规的角度稍大于被测角度，圆锥面斜角粗略估计在100°左右，故选用50°～140°范围内，装上直尺；2．将工件放在基尺与测量尺测量面之间，使工件的一个被测面与基尺测量面接触；3.利用微动装置，使测量尺与工件另一被测面充分接触好；4.紧固制动器之后即可进行读数，测得锥面的斜角为α=91°32′。
万能角度尺使用方法
万能角度尺使用方法角度尺是一种用来测量角度的工具，它在工程、建筑、绘图等领域都有着广泛的应用。
而万能角度尺作为角度尺的一种，更是在使用方法上具有很大的灵活性和多样性。
接下来，我将为大家详细介绍万能角度尺的使用方法。
首先，万能角度尺可以用来测量直角。
在使用时，我们只需要将角度尺的两条臂放在直角的两边，然后读取角度尺上的刻度值即可得知直角的大小。
这样，我们就可以在工程测量或者绘图时轻松地得到直角的角度。
其次，万能角度尺还可以用来测量其他各种角度。
当我们需要测量非直角的角度时，只需要将角度尺的两条臂放在角的两边，然后读取刻度值即可。
这样，我们就可以准确地测量出各种角度的大小，满足不同场景下的测量需求。
除了测量角度外，万能角度尺还可以用来绘制各种角度。
在绘图时，我们可以通过角度尺来准确地绘制直角、锐角、钝角等各种角度，保证图纸上的角度符合实际需求。
此外，万能角度尺还可以用来作为切割辅助工具。
在木工、金属加工等领域，我们经常需要进行各种角度的切割，而角度尺可以帮助我们准确地确定切割角度，提高工作效率和切割精度。
最后，万能角度尺还可以用来检查角度。
在工程施工、装配等过程中，我们经常需要检查各种构件的角度是否符合要求，而角度尺可以帮助我们快速、准确地进行角度检查，确保工程质量。
综上所述，万能角度尺作为一种多功能的角度测量工具，在工程、建筑、绘图等领域有着广泛的应用。
通过合理的使用方法，我们可以利用万能角度尺进行直角测量、各种角度测量、角度绘制、切割辅助和角度检查等工作，满足不同场景下的角度测量需求，提高工作效率和测量精度。
希望本文所介绍的万能角度尺使用方法能够对大家有所帮助。

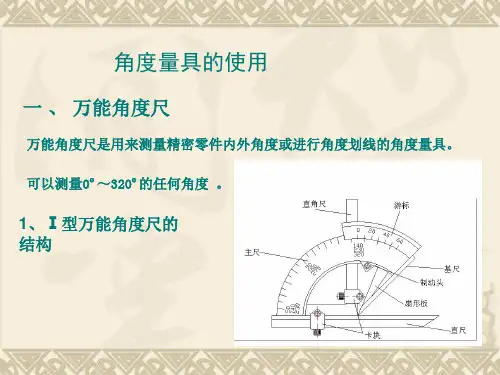

角度量具的使用
二 、 游标量角器
1、结构 、
1-尺身 2-转盘 3-固定角尺 4-定盘
2、刻线原理 、
定盘上每格角度线1 定盘上每格角度线1度，转盘上自零度线起，左右各刻有12等分角 转盘上自零度线起，左右各刻有12等分角 12 度线，其总角度是23º 23º。 度线，其总角度是23º。所以游标上每格的度数是
(4)测量230° 320° (4)测量230°-320°之间角度 测量230 把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。 把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。 把产品的被测部位放在基尺和扇形板测量面之间进行测量。 把产品的被测部位放在基尺和扇形板测量面之间进行测量。
正弦规的应用
H 正弦公式： 2α = sin L
2α——圆锥的锥角( 2α——圆锥的锥角(度)， ——圆锥的锥角 ——量块的高度(mm)， 量块的高度(mm) H ——量块的高度(mm)， ——正弦规两圆柱的中心距(mm)。 正弦规两圆柱的中心距(mm) L ——正弦规两圆柱的中心距(mm)。
七 、 车刀量角台
3、使用方法 、
（1）测量0°-50°，产品的被测部位放在基尺各直尺的测量面之 间进行测量。 间进行测量。
（2）测量50°-140°之间角度 测量50° 140° 50 可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。 可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被 测部位放在基尺和直尺的测量面之间进行测量。 测部位放在基尺和直尺的测量面之间进行测量。
(3)测量140° 230° (3)测量140°-230°之间角度 测量140 把直尺和卡块卸掉，只装角尺，但要把角尺推上去， 把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与 长边的交线和基尺的尖棱对齐为止。 长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角 尺短边的测量面之间进行测量。 尺短边的测量面之间进行测量。
量块的使用方法
量块的使用方法
（1）据所需要的测量尺寸，自量块盒中挑选出最少块数的量块。
（2）每一个尺寸所拼凑的量块数目不得超过4~5块，因为量块本身也具有一定程度的误差，量块的块数越多，便会积累成较大的误差。
（3）工作场地要洁净，空气中应无腐蚀性气体、灰尘和潮气。
在工作台上应垫衬着干净的布。
将所选取的量块，依次用无水酒精洗拭，以清除量块上的防锈油脂或可能粘着的不洁物。
（4）量块使用时应研合，将量块沿着它的测量面的长度反向，先将端缘部分测量面接触，使初步产生粘合力，然后将任一量块沿着另一个量块的测量面按平行方向推滑前进，最后达到两测量面彼此全部研合在一起。
（5）正常情况下，在研合过程中，手指能感到研合力，两量块不必用力就能贴附在一起。
如研合立力不大，可在推进研合时稍加一些力使其研合。
推合时用力要适当，不得使用强力特别在使用小尺寸的量块时更应该注意，以免使量块扭弯和变形。
（6）如果量块的研合性不好，以致研合有困难时，可以将任意一量块的测量面上滴一点汽油，使量块测量面上沾有一层油膜，来加强它的黏结力，但不可使用汗手擦拭量块测量面，量块使用完毕后应立即用煤油清洗。
（7）量块研合的顺序是：先将小尺寸量块研合，再将研合好的量块与中等尺寸量块研合，最后与大尺寸量块研合。
量块平面研合过程。
公差配合与检测技术：量具的使用-角度计量器具
量具的使用 -
导入
主要内容：
（一)角度量块 （二)直角尺 (三)游标万能角度尺 (四)量规 （五）正弦规
角度量块
角度量块是角度检测中的标准量具，用来检定和调整测角仪器和量具 校对角度样板，也可以直接用于检验高精度的工件。
直角尺
直角尺的用途: 主要用于检验90°外角或内角，测量垂直度误差，检查机 床仪器的精度和划线。
游标万能角度尺
应用：测量工件内、外角度。
游标万能角度尺
1．游标万能角度尺的结构和类型
2' 按其游标读数值(即分度值)
5'
按其尺身的形状
扇形(Ⅰ型) 0-320° 圆形（Ⅱ型） 0-360°
游标万能角度尺 扇形(Ⅰ型)
游标万能角度尺 圆形(Ⅰ型)
游标万能角度尺
读数方法
1）主尺读度 2）游标读分 3）求和
游标万能角度尺 使用：用万能角度尺测量实际圆锥角的数值
0~50°角度 50~140°角度 140~230°角度 230~320°角度
游标万能角度尺 0~50°角度
游标万能角度尺 50~140°角度
游标万能角度尺 140~230°角度
游标万能角度尺 230~320°角度
量规综合检验锥度
Z
圆锥塞规
圆锥环规
Z
小结
✓ 了解角度度量器具。 ✓ 掌握万能角度尺的结构及使用。 ✓ 了解常用其他类型的角度计量量具。
思考题
角度度量器具有哪些？ 万能角度尺的结构及使用？
角度尺使用方法
角度尺使用方法
角度尺是一种测量角度的工具，它通常由一条刻度尺和一个移动的标尺组成。
如何正确使用角度尺呢？以下是详细的步骤说明：
1. 准备工作：找到一块平整的表面，用角度尺与标尺轻轻摩擦，确保表面光滑无杂质。
2. 定位角度：将角度尺放置在需要测量角度的两条直线之间。
确保直线与角度尺上的刻度线平行。
3. 钉定角度尺：用手指轻轻按住角度尺的一端，使其保持在直线的一个端点上。
确保角度尺稳固地固定在直线上。
4. 移动标尺：用手指拖动标尺，将其移动到另一条直线的端点处。
在移动的过程中要保持标尺与角度尺保持一定的接触。
5. 阅读角度：当标尺移动到所需角度时，停止移动并观察标尺上与刻度尺重合的刻度线。
这个刻度线所代表的数字即为测量的角度。
6. 记录角度：根据需要，可以使用纸和笔记录测量得到的角度。
使用角度尺时，需要确保角度尺与直线保持接触并且保持稳定，以确保测量的准确性。
在读取角度时，要仔细观察刻度线的位置，以避免误差。
如果需要多次测量同一个角度，要重新开始以上步骤，确保准确度。
在使用角度尺时，还应注意以下几点：
1. 角度尺的标尺应与直线线段对齐，否则角度测量将产生误差。
2. 在移动标尺时，要保持手稳定，避免晃动。
3. 角度尺的刻度应清晰可辨，如有磨损或模糊，需要更换角度尺。
总之，正确使用角度尺需要仔细操作，并且保持稳定和准确。
通过按照以上步骤和注意事项，您就可以准确地测量角度了。
角度尺使用方法
角度尺使用方法角度尺是一种用来测量角度的工具，通常由透明的塑料或金属制成。
它在工程、建筑和绘图等领域中被广泛使用。
正确的使用角度尺可以帮助我们准确地测量角度，从而保证工作的准确性和效率。
接下来，我将向大家介绍一下角度尺的使用方法。
首先，我们需要了解角度尺的基本结构。
角度尺通常有两个刻度，一个是度数刻度，另一个是百分比刻度。
度数刻度用于测量角度的大小，而百分比刻度则用于测量角度的斜率。
在使用角度尺之前，我们需要确定所要测量的角度范围，并选择合适的角度尺。
接下来，我们来看一下如何使用角度尺来测量角度。
首先，将角度尺放置在所要测量的角度上，确保角度尺的一条边与角度的一条边重合。
然后，用手指按住角度尺的另一条边，将其沿着角度的另一条边旋转，直到角度尺的刻度与角度完全重合。
在这个过程中，需要保持角度尺和角度之间的对齐，以确保测量的准确性。
在测量完成后，我们需要读取角度尺上的刻度数值。
通常情况下，角度尺上的刻度数值会以度数和百分比的形式显示。
我们可以根据需要选择合适的刻度进行读取。
在读取刻度数值时，需要注意刻度的精确位置，以确保测量结果的准确性。
除了测量角度外，角度尺还可以用来绘制角度。
在绘制角度时，我们可以将角度尺放置在所需的角度上，然后用铅笔或者绘图工具沿着角度尺的边缘绘制直线，从而得到所需的角度。
最后，使用完角度尺后，我们需要将其妥善保管。
角度尺通常比较脆弱，容易受到损坏，因此在使用完毕后，需要将其放置在安全的地方，避免受到外部碰撞或者摔落。
总的来说，正确的使用角度尺可以帮助我们准确地测量和绘制角度，从而提高工作的准确性和效率。
希望通过本文的介绍，大家能够更加熟练地掌握角度尺的使用方法，为工作和学习带来便利。
万能角度尺使用说明书
万能角度尺使用说明书万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具。
万能角度尺的读数机构，如图1所示。
是由刻有基本角度刻线的尺座1，和固定在扇形板6上的游标3组成。
扇形板可在尺座上回转移动（有制动器5），形成了和游标卡尺相似的游标读数机构。
万能角度尺的精度为2′。
万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。
在万能角度上，基尺4是固定在尺座上的，角尺2是用卡块7固定在扇形板上，可移动尺8是用卡块固定在角尺上。
若把角尺2拆下，也可把直尺8固定在扇形板上。
由于角尺2和直尺8可以移动和拆换，使万能角度尺可以测量0º～320º的任何角度，如图2所示。
由图2可见，角尺和直尺全装上时，可测量0º～50的外角度，仅装上直尺时，可测量50º～140º的角度，仅装上角尺时，可测量140º～230’的角度，把角尺和直尺全拆下时，可测量230º～320º的角度(即可测量40º～130º的内角度)。
万能量角尺的尺座上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则在读数时，应加上一个基数（90º；180º；270º；）。
当零件角度为：>90º～180º，被测角度=90º+量角尺读数，>180º～270º，被测角度=180º+量角尺读数，>270º～320º被测角度=270º+量角尺读数。
用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的两个测量面的全长上接触良好，以免产生测量误差。
万能角度尺原理及使用说明
万能角度尺原理及使用说明
1.原理：
2.使用方法：
第一步：展开角度尺
将角度尺展开到所需长度，这取决于要测量的物体的尺寸。
确保每个关节上的刻度尺对齐以获得准确的测量结果。
第二步：测量线段长度
将展开的角度尺对准要测量的线段，并将锁扣紧，固定住角度尺。
然后，读取直尺上与线段对应的刻度尺数值，即可得到线段的长度。
第三步：测量角度
要测量角度，需要调整角度尺的两个关节，使其与待测角度相匹配。
然后，通过锁定关节，将角度尺固定在相应的位置。
读取位于两个关节上的刻度尺数值，这两个刻度尺显示的数值之和即为待测角度的度数。
3.注意事项：
-在测量线段长度时，确保刻度尺与线段的端点对齐，以获得准确的测量结果。
-在测量角度时，确保调整角度尺以与待测角度完全对齐，并将锁扣紧，固定在相应位置。
-在使用角度尺之前，检查刻度尺和直尺是否清洁和无损坏。
如果发现损坏或刻度模糊不清，应更换或修复。
-在读取刻度尺数值时，要确保视线垂直于刻度尺以获得准确的测量结果。
-保持角度尺清洁干燥，并存放在防尘盒或保护袋中，以防止损坏和氧化。
-当不使用角度尺时，要将其折叠起来并锁定，以节省空间并防止发生伤害。
