量块的使用和测量精度

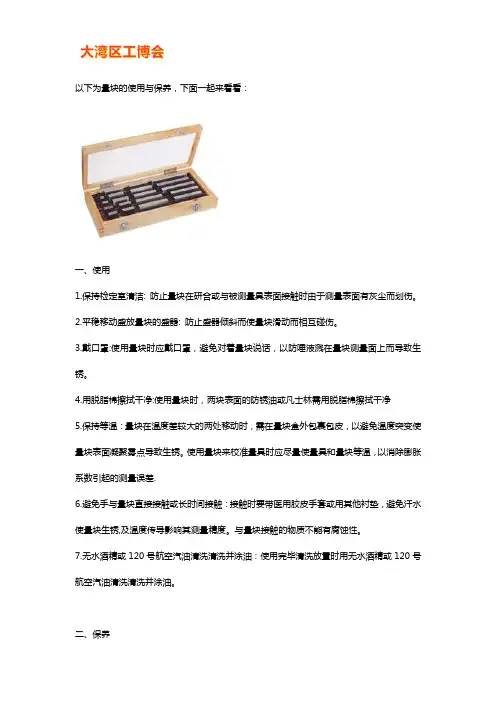

量块的使用方法【干货技巧】
以下为量块的使用与保养，下面一起来看看：一、使用1.保持检定室清洁: 防止量块在研合或与被测量具表面接触时由于测量表面有灰尘而划伤。
2.平稳移动盛放量块的盛器: 防止盛器倾斜而使量块滑动而相互碰伤。
3.戴口罩:使用量块时应戴口罩，避免对着量块说话，以防唾液溅在量块测量面上而导致生锈。
4.用脱脂棉擦拭干净:使用量块时，两块表面的防锈油或凡士林需用脱脂棉擦拭干净5.保持等温：量块在温度差较大的两处移动时，需在量块盒外包裹包皮，以避免温度突变使量块表面凝聚雾点导致生锈。
使用量块来校准量具时应尽量使量具和量块等温，以消除膨胀系数引起的测量误差.6.避免手与量块直接接触或长时间接触：接触时要带医用胶皮手套或用其他衬垫，避免汗水使量块生锈,及温度传导影响其测量精度。
与量块接触的物质不能有腐蚀性。
7.无水酒精或120号航空汽油清洗清洗并涂油：使用完毕清洗放置时用无水酒精或120号航空汽油清洗清洗并涂油。
二、保养1.涂防锈油：量块不用时需涂防锈油，长期不用的量块要周期性地进行清洗、重涂防锈油，每年6月，12月进行全面擦洗涂油。
2. 120#航空汽油或无水酒精清洗：保养的方法是先用120#航空汽油或无水酒精清洗，擦净后用防锈油或凡士林涂抹，再用防锈纸包，盒内放置干燥剂（每月更换一次）3.避免量块角碰伤：贮藏时量块应整齐平行地排放在盛器内，不可乱放，以避免量块角碰伤其他量块的测量面或边缘，以致产生缺口或局部起毛。
4.一旦发现量块测量面产生锈迹、划伤或碰伤时，切不可用砂纸打磨。
5.量块必须在使用有效期内进行使用，超期或产生锈斑、毛边等影响使用精度时应及时送专业部门检定。
6.保持使用环境卫生，防止各种腐蚀性物质及灰尘对测量面的损伤，影响其粘合性。
7.使用前应检查量块是否完好，有无磕碰及锈蚀，所用量块应用航空汽油或高纯无水酒精清洗、脱脂棉擦干，待量块温度与环境温度相同后方可使用。
8.轻拿、轻放量块，杜绝磕碰、跌落等情况的发生。
量块国家检定标准
量块一、概述量块是由两个相互平行的测量面之间的距离来确定其工作长度的高精度量具,其长度为计量器具的长度标准,通过对计量仪器、量具和量规等示值误差的检定等方式,使机械加工中各种制成品的尺寸能够溯源到长度基准。
按JJG2056-90《长度计量器具(量块部分)检定系统》的规定,量块分为1、2、3、4、5、6等和00、0、K、1、2、3级。
量块已实施出口产品质量许可制度，未取得出口质量许可证的产品不准出口。
二、检定条件(1)标准条件：温度20℃；大气压力101.325KPA；水蒸汽压力(湿度)1.333KPa。
(2)标准姿态：长度等于或小于100mm的量块,测量或使用其长度时,量块的轴线可竖直或水平安装。
长度大于100mm的量块,测量或使用其长度时,量块的轴线应水平安装,这时,量块一个较窄的侧面放置在分别距量块两端侧量面各为0.211×L的两个横放的支柱上；所有可能影响量块长度、长度变动量或测量面平面度的外加力都应避免。
(3)检定条件偏离标准的处理：如果量块长度测量时的条件与(1)和(2)条款的规定不相同,其测量结果应作相应的修正。
3.检定项目、技术要求(1)外观：①每个量块都应刻印有永久性的、字迹清晰的、代表其标称长度的数码字,也允许刻印制造厂的商标。
标称长度到5.5mm的量块,上述标记刻印在上测量面上,但在测量面中心沿长边方向为12mm区域内和四角测点位置不应刻印任何标记。
标称长度大于5.5mm的量块,在左侧面上刻印上述标记。
标称长度大于100mm的量块,除刻印上述标记以外,还应标示刻印支承位置定位线。
②新制造量块的测量面和侧面不应有划痕、碰伤和锈蚀。
③成套量块的盒上应标明出厂时的级别、编号和商标。
(2)截面尺寸：量块的截面尺寸应符合表6—10—44的规定。
表6—10—44量块的截面尺寸ba&Nb sp;标称尺寸(mm)截面长度a截面宽度b大于到0.5300-0.39-0.05-0.20.510101000350-0.390.05-0.2(3)侧面的平面度、侧面对测量面和侧面之间的垂直度、平行度和倒棱。
1.2 掌握块规的测量
1.01,1.02,…,1.49 1.5,1.6,…,1.9 2.0,2.5,…,9.5
0.01 0.1 0.5
49 5 16
10,20,…,100
10
10
1 1.001,1.002,…,1.0
09 46 0,1,2 1.01,1.02,…,1.09
1.1,1.2,…,1.9 2,3,…,9 10,20,…,100
标称长度小于5.5mm的量块，其标 称长度值刻印在上测量面上；标称长 度大于5.5mm的量块，其标称长度 值刻印在上测量面左侧较宽的一个非 测量面上。
三、量块的尺寸
每块量块只有一个长度尺寸可 供使用。但可利用其研合性， 将2块甚至多块研合在一起组 成各种长度尺寸供测量时使用。 一般不超过4块。
0.1 0.5 10
3 49 5 16 10
(4)1.06、9.5
六、量块附件
采用量块附件，可以扩大量块的使用范围。 附件包括夹持器和各种量爪，用以测量内、外径尺寸和划线。
七、使用量块的注意事项
量块必须在使用有效期内，否则应及时送专业部门检定。 使用环境良好，防止各种腐蚀性物质及灰尘对测量面的损
38.935 -1.005--------第一块 ——— 37.93 -1.43---------第二块 ——— 36.5 -6.5--------第三块 ——— 30----------第四块
例：从83块一套的量块中组合成67.385mm尺寸。 方法如下：
67.385 所需尺寸 1.005 第一块量块尺寸
检定和校准其他量具、量仪，相对测量时调整量具和量仪 的零位，以及用于精密机床的调整、精密划线和直接测量 精密零件等。
量块的研合性
量块的测量面非常平整和光洁，用少许压力推合来两块量 块就能使测量面紧密接触并粘合在一起，这种特性称为研 合性
量块 量具的使用方法
量块量具的使用方法一．量块的用途和精度量块又称块规。
它是机器制造业中控制尺寸的最基本的量具，是从标准长度到零件之间尺寸传递的媒介，是技术测量上长度计量的基准。
长度量块是用耐磨性好，硬度高而不易变形的轴承钢制成矩形截面的长方块，如图1所示。
它有上、下两个测量面和四个非测量面。
两个测量面是经过精密研磨和抛光加工的很平、很光的平行平面。
量块的矩形截面尺寸是：基本尺寸0.5～10mm的量块，其截面尺寸为30mm×9mm；基本尺寸大于10至1000mm，其截面尺寸为35mm×9mm。
图1 量块图2 量块的中心长度量块的工作尺寸不是指两测面之间任何处的距离，因为两测面不是绝对平行的，因此量块的工作尺寸是指中心长度，即量块的一个测量面的中心至另一个测量面相粘合面（其表面质量与量块一致）的垂直距离。
在每块量块上，都标记着它的工作尺寸：当量块尺寸等于或大于6mm时，工作标记在非工作面上；当量块在6mm以下时，工作尺寸直接标记在测量面上。
量块的精度，根据它的工作尺寸(即中心长度)的精度、和两个测量面的平面平行度的准确程度，分成五个精度级，即00级、0级、1级2级和(3)级。
0级量块的精度最高，工作尺寸和平面平行度等都做得很准确，只有零点几个微米的误差，一般仅用于省市计量单位作为检定或校准精密仪器使用。
1级量块的精度次之，2级更次之。
3级量块的精度最低，一般作为工厂或车间计量站使用的量块，用来检定或校准车间常用的精密量具。
量块是精密的尺寸标准，制造不容易。
为了使工作尺寸偏差稍大的量块，仍能作为精密的长度标准使用，可将量块的工作尺寸检定得准确些，在使用时加上量块检定的修正值。
这样做，虽在使用时比较麻烦，但它可以将偏差稍大的量块，仍作为尺寸的精密标准。
二．成套量块和量块尺寸的组合量块是成套供应的，并每套装成一盒。
每盒中有各种不同尺寸的量块，其尺寸编组有一定的规定。
常用成套量块的块数和每块量块的尺寸，见表1。
常用量具简介及使用
结构
挡帽 表圈
转数指示盘
转数指示针
表体
指针 表盘 套筒
测量杆
百分表的结构原理
当测量杆向上或向下移动1mm时，通过齿轮传动系统带 动大指针转一圈，同时小指针转一格。大指针每转一格读 数值0.01mm，小指针每转一格读数为1mm。小指针处 的刻度范围为百分表的测量范围。测量的大小指针读数之 和即为测量尺寸的变动量。刻度盘可以转动，供测量时大
内径百分表的结构
百分表 夹紧手柄 卡箍
手柄
主体 锁紧螺母
直管 定位护桥
固定测头
活动测头
使用方法
选择校对环规或外径千分尺.用棉丝或软布把环规、固定 测头擦净。
用手压几下活动测头，百分表指针移动应平稳、灵活、无 卡滞现象。然后对零，一手压活动测头，一手握住手柄，
将测头放入环规内，使固定测头不动。在轴向平面左右摆
量块的组合
为了减少量块的组合误差，应尽量减少量块的组合 块数，一般不超过4块。量块一般是成套生产的，国标将
量块制定了17种套别，套别是按量块数量的多少来划分 的。比如91块一套，83块一套，6块一套，5块一套等。
以83块一套为例，其具体尺寸为：
0.5，1，1.005mm各一块
从1.01，1.02…1.49，间隔0.01mm，共49块 从1.5，1.6…1.9，间隔0.1mm，共5块 从2.0，2.5…9.5，间隔0.5mm，共16块 从10，20…100，间隔10mm，共10块
框式水平仪的使用方法
1、框式水平仪的两个V形测量面是测量精度的 基准，在测量中不能与工作的粗糙面接触或摩擦。 安放时必须小心轻放，避免因测量面划伤而损坏 水平仪和造成不应有的测量误差。 2、用框式水平仪测量工件的垂直面时，不能握 住与副侧面相对的部位，而用力向工件垂直平面 推压，这样会因水平仪的受力变形，影响测量的 准确性。正确的测量方法是手握持副测面内侧， 使水平仪平稳、垂直地（调整气泡位于中间位置） 贴在工件的垂直平面上，然后从纵向水准读出气 泡移动的格数。
校准高度的量块
校准高度的量块
校准高度量块的使用方法如下：
1.选择合适的校准高度量块：根据需要测量的高度范围和精
度要求，选择相应尺寸和精度的校准高度量块。
2.准备平整的工作台面：在使用校准高度量块之前，需要确
保工作台面平整、干净，避免影响测量精度。
3.校准高度量块的准备：将校准高度量块清洁干净，并检查
其表面是否有损坏或磨损。
4.放置校准高度量块：将校准高度量块放置在工作台面上，
使其稳定且垂直于工作台面。
5.对准测量设备：将需要进行高度校准的设备放置在校准高
度量块上，调整设备位置，使其与校准高度量块的表面接触。
6.校准测量设备高度：通过调整测量设备的高度，使其与校
准高度量块的表面平齐。
7.验证校准结果：使用其他校准工具或测量设备，对校准结
果进行验证，确保测量精度和准确性。
需要注意的是，在使用校准高度量块进行校准时，应避免外
力干扰和不稳定的环境条件，以确保测量结果准确可靠。
此外，校准高度量块也需要定期检查和维护，以保证其精度和稳定性。
量块
量块1量块的等和级按制造精度分为5级：K级；0级；1级；2级；3级。
按坚定精度分为5等：1等；2等；3等；4等；5等。
按级使用使用时直接用标称值按等使用要把修正值考虑进去为什么外国要用级，而国家却规定用等？因为物体由于环境因素使得量块的膨胀系数发生改变，人为因素使得量块的表面受到磨损，这些都会导致系统误差的出现，为了使得数据准确，我们得到的测量值要把修正值考虑进去得出最后结果。
2.量块的结构量块又耐磨材料制造，一般由碳化铬、碳化钨、合金钢、不锈钢、石英石等这几种材料制成，每一材料根据半年不同环境有这自己相应的优点与缺陷。
量块由四个非测量面和两个测量面构成的一个方体，每一个两块都有自己的标称值，标称长度不大于5.5mm的量块标称值刻在量块的上测量面上，其相背为下测量面。
当标称值大于5.5mm的量块标称值刻在面积较大的非测量面上，当其刻有标称值的非测量面面对我们时，其右面为上测量面，左面为下测量面。
4.艾力支撑点：艾利点是距两端面各为0.211L的位置，艾利点是为使水平放置的物体在重力的作用下两端面仍能保持平行状态。
（距离物体两端各1/9,使量块变形最小）贝塞尔点：两支撑点间的距离为0.55938L，这种支撑是使物体受重力变形的影响后，其中性面的尺寸变化最小。
以前的国际米原器就是用贝塞尔点来支撑的。
3.量块的检定1.检定环境：等温恒压（温度20℃，大气压101.325kpa）2主要检定项目：研合性；平面度；长度变动量（测量面平面平行度）；中心长度尺寸。
3.检定过程：研合性，测量面平面度：1.在检定前，要带上专业的实验手套，在必要的时候，用特制的镊子对量块进行夹取。
2.用120#汽油清洗被检量块的测量面，并用绸巾擦干汽油。
3.取出直径不小于45mm、厚度不小于11mm的玻璃或石英的平面平晶，将被检测量面的截面尺寸规定矩形截面标称长度n l截面长度a截面宽度b0.5≤n l ≤10 03.030- 05.02.09-- 10＜n l ≤100003.035-05.02.09--非测量面平面度用样板直尺靠近侧面，观察其间的间隙或用塞尺测量。
量块的使用和测量精度
量块的使用和测量精度一量块的用途和精度量块又称块规。
它是机器制造业中控制尺寸的最基本的量具，是从标准长度到零件之间尺寸传递的媒介，是技术测量上长度计量的基准。
长度量块是用耐磨性好，硬度高而不易变形的轴承钢制成矩形截面的长方块，如图4-1所示。
它有上、下两个测量面和四个非测量面。
两个测量面是经过精密研磨和抛光加工的很平、很光的平行平面。
量块的矩形截面尺寸是：基本尺寸0.5～10mm的量块，其截面尺寸为30mm×9mm；基本尺寸大于10至1000mm，其截面尺寸为35mm×9mm。
图4-1 量块图4-2 量块的中心长度量块的工作尺寸不是指两测面之间任何处的距离，因为两测面不是绝对平行的，因此量块的工作尺寸是指中心长度，即量块的一个测量面的中心至另一个测量面相粘合面（其表面质量与量块一致）的垂直距离。
在每块量块上，都标记着它的工作尺寸：当量块尺寸等于或大于6mm时，工作标记在非工作面上；当量块在6mm以下时，工作尺寸直接标记在测量面上。
量块的精度，根据它的工作尺寸(即中心长度)的精度、和两个测量面的平面平行度的准确程度，分成五个精度级，即00级、0级、1级2级和(3)级。
0级量块的精度最高，工作尺寸和平面平行度等都做得很准确，只有零点几个微米的误差，一般仅用于省市计量单位作为检定或校准精密仪器使用。
1级量块的精度次之，2级更次之。
3级量块的精度最低，一般作为工厂或车间计量站使用的量块，用来检定或校准车间常用的精密量具。
量块是精密的尺寸标准，制造不容易。
为了使工作尺寸偏差稍大的量块，仍能作为精密的长度标准使用，可将量块的工作尺寸检定得准确些，在使用时加上量块检定的修正值。
这样做，虽在使用时比较麻烦，但它可以将偏差稍大的量块，仍作为尺寸的精密标准。
二成套量块和量块尺寸的组合量块是成套供应的，并每套装成一盒。
每盒中有各种不同尺寸的量块，其尺寸编组有一定的规定。
常用成套量块的块数和每块量块的尺寸，见表4-1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
量块的使用和测量精度
一量块的用途和精度
量块又称块规。
它是机器制造业中控制尺寸的最基本的量具，是从标准长度到零件之间尺寸传递的媒介，是技术测量上长度计量的基准。
长度量块是用耐磨性好，硬度高而不易变形的轴承钢制成矩形截面的长方块，如图4-1所示。
它有上、下两个测量面和四个非测量面。
两个测量面是经过精密研磨和抛光加工的很平、很光的平行平面。
量块的矩形截面尺寸是：基本尺寸0.5～10mm的量块，其截面尺寸为30mm×9mm；基本尺寸大于10至1000mm，其截面尺寸为35mm×9mm。
图4-1 量块图4-2 量块的中心长度
量块的工作尺寸不是指两测面之间任何处的距离，因为两测面不是绝对平行的，因此量块的工作尺寸是指中心长度，即量块的一个测量面的中心至另一个测量面相粘合面（其表面质量与量块一致）的垂直距离。
在每块量块上，都标记着它的工作尺寸：当量块尺寸等于或大于6mm时，工作标记在非工作面上；当量块在6mm以下时，工作尺寸直接标记在测量面上。
量块的精度，根据它的工作尺寸(即中心长度)的精度、和两个测量面的平面平行度的准确程度，分成五个精度级，即00级、0级、1级2级和(3)级。
0级量块的精度最高，工作尺寸和平面平行度等都做得很准确，只有零点几个微米的误差，一般仅用于省市计量单位作为检定或校准精密仪器使用。
1级量块的精度次之，2级更次之。
3级量块的精度最低，一般作为工厂或车间计量站使用的量块，用来检定或校准车间常用的精密量具。
量块是精密的尺寸标准，制造不容易。
为了使工作尺寸偏差稍大的量块，仍能作为精密的长度标准使用，可将量块的工作尺寸检定得准确些，在使用时加上量块检定的修正值。
这样做，虽在使用时比较麻烦，但它可以将偏差稍大的量块，仍作为尺寸的精密标准。
二成套量块和量块尺寸的组合
量块是成套供应的，并每套装成一盒。
每盒中有各种不同尺寸的量块，其尺寸编组有一定的规定。
常用成套量块的块数和每块量块的尺寸，见表4-1。
在总块数为83块和38块的两盒成套量块中，有时带有四块护块，所以每盒成为87块和42块了。
护块即保护量块，主要是为了减少常用量块的磨损，在使用时可放在量块组的两端，以保护其它量块。
每块量块只有一个工作尺寸。
但由于量块的两个测量面做得十分准确而光滑，具有可粘合的特性。
即将两块量块的测量面轻轻地推合后，这两块量块就能粘合在一起，不会自己分开，好像一块量块一样。
由于量块具有可粘合性，每块量块只有一个工作尺寸的缺点就克服了。
利用量块的可粘合性，就可组成各种不同尺寸的量块组，大大扩大了量块的应用。
但为了减少误差，希望组成量块组的块数不超过4～5块。
为了使量块组的块数为最小值，在组合时就要根据一定的原则来选取块规尺寸，即首先选择能去除最小位数的尺寸的量块。
例如，若要组成87.545mm的量块组，其量块尺寸的选择方法如下：
量块组的尺寸 87.545mm
选用的第一块量块尺寸 1.005mm
剩下的尺寸 86.54mm
选用的第二块量块尺寸 1.04mm
剩下的尺寸 85.5mm
选用的第三块量块尺寸 5.5mm
剩下的即为第四块尺寸 80mm
量块是很精密的量具，使用时必须注意以下几点；
1 使用前，先在汽油中洗去防锈油，再用清洁的麂皮或软绸擦干净。
不要用棉纱头去擦量块的工作面，以免损伤量块的测量面。
2 清洗后的量块，不要直接用手去拿，应当用软绸衬起来拿。
若必须用手拿量块时，应当把手洗干净，并且要拿在量块的非工作面上。
3 把量块放在工作台上时，应使量块的非工作面与台面接触。
不要把量块放在蓝图上，因为蓝图表面有残留化学物，会使量块生锈。
4 不要使量块的工作面与非工作面进行推合，以免擦伤测量面。
5 量块使用后，应及时在汽油中清洗干净，用软绸揩干后，涂上防锈油，放在专用的盒子里。
若经常需要使用，可在洗净后不涂防锈油，放在干燥缸内保存。
绝对不允许将量块长时间的粘合在一起，以免由于金属粘结而引起不必要损伤。
三量块附件
(a) (b)
图4-3 量块的附件及其使用
为了扩大量块的应用范围，便于各种测量工作，可采用成套的量块附件。
量块附件中，主要的是不同长度的夹持器和各种测量用的量脚，如图4-3(a)所示。
量块组与量块附件装置后，可用作校准量具尺寸(如内径百分尺的校准)，测量轴径、孔径、高度和划线等工作，如图4-3(b)所示。
表4-1 成套量块的编组。
