15级 工业产品造型设计A卷 答案

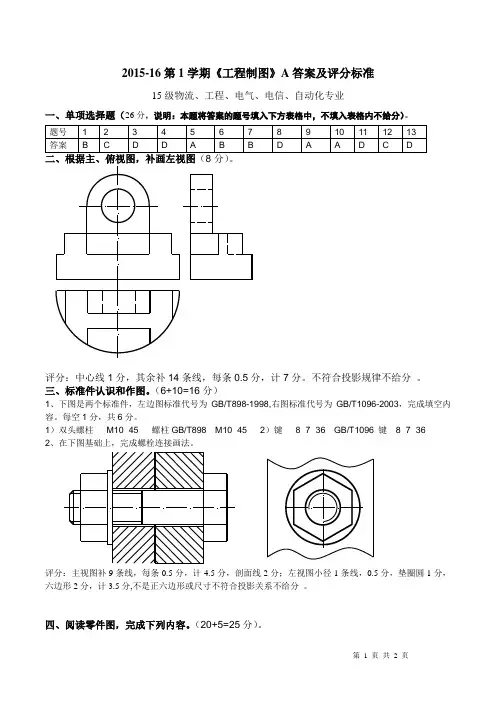

15级工图A答案
2015-16第1学期《工程制图》A答案及评分标准15级物流、工程、电气、电信、自动化专业一、单项选择题（26分，说明：本题将答案的题号填入下方表格中，不填入表格内不给分）。
评分：中心线1分，其余补14条线，每条0.5分，计7分。
不符合投影规律不给分。
三、标准件认识和作图。
（6+10=16分）1、下图是两个标准件，左边图标准代号为GB/T898-1998,右图标准代号为GB/T1096-2003，完成填空内容。
每空1分，共6分。
1）双头螺柱M10×45 螺柱GB/T898 M10×45 2）键8×7×36 GB/T1096 键8×7×362、在下图基础上，完成螺栓连接画法。
评分：主视图补9条线，每条0.5分，计4.5分，剖面线2分；左视图小径1条线，0.5分，垫圈圆1分，六边形2分，计3.5分,不是正六边形或尺寸不符合投影关系不给分。
四、阅读零件图，完成下列内容。
（20+5=25分）。
1、填空20分，每空1分1）法兰盘 HT２００2）公称尺寸基本偏差公差等级 32.025 ＋0.025 0.0253）Ø14 10 12.5μm 34）C2 25 5)槽宽槽深6）Ø65k6 Ø110外圆和端面Ø65外圆 7）垂直度左端面2、补画俯视图后部、中部各2分，前部1分不符合投影规律不给分,画虚线适当扣分。
五、表达方法（10分）：根据给出的主、俯视图（左边），以右边给出的图框为基础，将主视图半剖和局部剖视图，将俯视图画成A-A全剖视图。
评分：如图分布六、阅读装配图，完成下列内容。
1、 6 B6×452、45 在件4上升时，防止件2与件4脱离3、螺纹被夹紧的管子4、压紧管子 45、1 2 基孔间隙件26、安装装配。
工业设计试题+参考答案
工业设计试题+参考答案一、单选题（共30题，每题1分，共30分）1、据轴的承载情况，（）的轴称为转轴。
A、承受较大的轴向载荷B、既承受弯矩又承受转矩C、不承受弯矩只承受转矩D、只承受弯矩又承受转矩正确答案：B2、使用（）命令以后，光标变为十字形，用来定义视图边框，在变框内的元素充满图形窗口。
A、窗口缩放B、实时缩放C、全部缩放D、回放正确答案：A3、以下（）属于螺母不动，螺杆回转并作直线运动。
A、车床中带动大拖板运动的丝杠与开合螺母B、千分尺中的螺旋机构C、牛头刨床工作台的丝杠与螺母D、应力试验机上观察镜螺旋调整装置正确答案：B4、常用联接的螺纹是（）。
A、矩形螺纹B、三角形螺纹C、梯形螺纹D、锯齿形螺纹正确答案：B5、以下不属于放置特征的是（）。
A、拔模斜度B、阵列C、倒角D、拉伸正确答案：B6、属于金属物理性能的参数是（）。
B、密度C、强度D、韧性正确答案：B7、将物体由左向右投射，在侧面上得到第三个视图，称为左视图，侧面用字母（）表示。
A、CB、HC、WD、O正确答案：C8、图样中的尺寸以（）为单位时，不必标注计量单位的符号或名称，如用其他单位时，则必须注明相应的单位符号。
A、厘米B、毫米C、分米D、米正确答案：B9、下列哪种配色最能表达工业机械产品的属性（）。
A、金+绿B、蓝+紫C、蓝+白D、红+黄正确答案：C10、（）是1989年7月开始实施的我国成年人人体尺寸国家标准。
A、GB20000-83B、GB10000-88C、GB10000-83D、GB20000-85正确答案：B11、一般位置平面在三个投影面上的投影具有（）。
A、真实性B、扩大性D、收缩性正确答案：D12、重合断面图的（）和剖面符号均用细实线绘制。
A、剖切位置B、中心线C、投影线D、轮廓线正确答案：D13、（）以下哪个不是应用程序选项可以更改的选项？A、文件B、显示C、颜色D、表示正确答案：D14、机械设计使用中使用最广泛的键连接是（）。
工业产品造型设计任务(样题)
“2015年全国职业院校技能大赛”高职组工业产品造型设计与快速成型赛项“产品创意及造型设计”阶段(总时间：5小时)任务书（样题）二〇一五年五月十二日注意事项1、参赛选手在比赛过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值；2、参赛选手的比赛任务书用参赛证号、组别、场次、工位号标识，不得写有姓名或与身份有关的信息，否则视为作弊，成绩无效。
3、比赛任务书当场启封、当场有效。
比赛任务书按一队一份分发，竞赛结束后当场收回，不允许参赛选手带离赛场，也不允许参赛选手摘录有关内容，否则按违纪处理。
4、各参赛队注意合理分工，选手应相互配合，在规定的比赛时间内完成全部任务，比赛结束时，各选手必须停止操作计算机。
5、请在比赛过程中注意实时保存文件，由于参赛选手操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题，责任自负。
6、在提交的电子文档和A3草图上不得出现与选手有关的任何信息或特别记号，否则将视为作弊。
7、若出现恶意破坏赛场比赛用具或影响他人比赛的情况，取消全队竞赛资格。
8、请参赛选手仔细阅读任务书内容和要求，竞赛过程中如有异议，可向现场裁判人员反映，不得扰乱赛场秩序。
9、遵守赛场纪律，尊重考评人员，服从安排。
10、各阶段电子文件保存在一个文件夹中，命名为详见试题要求，文件夹复制到赛场提供的U盘移动存储器中，装入信封封好，选手和裁判共同签字确认。
“产品创意及造型设计”阶段一、任务名称手压自发电手电筒创新设计二、原产品概况1、产品名称：手压自发电手电筒；2、产品外形最大尺寸（长×宽×高）：108×56×45；3、产品外壳材料：ABS；4、发电：用手握放按压钮数次，带动内置微型发电装置线圈旋转，即可自动发电（如图1）；图15、电能储存：所发电量通过内置蓄电池储存。
一般情况下手压30秒储存的电能可连续照明15分钟；6、光源：LED灯泡（超高亮度发光二极管）；7、原产品卡通造型，符合儿童心理。
产品造型基础参考答案
产品造型基础参考答案产品造型基础参考答案产品造型是指通过设计和构思，将产品的外观形态和结构进行塑造的过程。
一个成功的产品造型能够吸引消费者的眼球，激发购买欲望，并且与产品的功能和品牌形象相协调。
在进行产品造型设计时，设计师需要考虑多个因素，包括产品的功能、用户的需求、市场趋势和材料的特性等。
本文将从几个方面探讨产品造型的基础参考答案。
一、功能与形式的统一产品的功能是设计的出发点，而形式是功能的表现方式。
功能与形式之间的关系需要得到充分的考虑和平衡。
一个好的产品造型应该能够直观地传达产品的功能，使用户能够快速理解和使用。
例如，手机的造型应该符合人体工程学原理，握持舒适，按键易于操作。
同时，造型还应该与产品的品牌形象相契合，传递出品牌的价值观和风格。
二、人机工程学设计人机工程学是研究人体与机器之间关系的学科，它对产品造型设计有着重要的指导作用。
人机工程学设计要求产品的造型符合人体的生理和心理特征，提供舒适的使用体验。
例如，电脑键盘的键位布局应该符合人的手指活动规律，避免过度伸展或屈曲手指造成的不适。
此外，产品的造型还需要考虑人的视觉感受，采用合适的色彩和比例，使产品看起来更加美观和协调。
三、材料与工艺的选择产品的材料和工艺对于造型的塑造具有重要的影响。
不同的材料和工艺可以赋予产品不同的触感和外观效果。
设计师需要根据产品的定位和品牌形象选择合适的材料和工艺。
例如，高端手机通常采用金属或玻璃材质，通过精细的抛光和喷砂工艺，打造出高质感的外观。
而廉价手机则多采用塑料材质，通过喷涂和印刷工艺来实现造型效果。
四、市场趋势与用户需求产品造型设计需要紧跟市场的发展趋势，并结合用户的需求进行创新。
市场趋势的变化会影响用户的审美观念和消费习惯，设计师需要及时了解并应对这些变化。
同时，用户的需求是产品造型设计的重要参考依据。
通过调研和用户反馈，设计师可以了解用户的喜好和需求，从而进行有针对性的造型设计。
例如，随着健康生活的兴起，一些家电产品开始注重简约、自然的造型，以及环保材料的使用。
工业设计测试试题与答案
工业设计测试试题与答案1、仪表刻度盘形状的选择，主要根据显示方式和（）。
A、人的反应习惯B、人的操作习惯C、人的视觉特征D、人的感觉适应答案：C2、在下列平面四杆机构中，（）存在死点位置。
A、双曲柄机构B、对心曲柄滑块机构C、曲柄摇杆机构D、转动导杆机构。
答案：C3、以下关于工程图尺寸错误的是（）。
A、工程图尺寸都是单向的B、工程图尺寸用于标注特征的大小C、工程图尺寸可控制特征的大小D、更改工程图尺寸不会影响零件大小答案：C4、产品的形态设计必须具备合适的比例和（），这是实现产品功能与形式以及各个部分形式美得最基本，也是最重要的前提之一。
A、合理的尺度B、合理的材质C、色彩D、形态答案：A5、放置约束窗口中所包含选项卡为（）。
A、部件运动过度约束集合B、部件运动过度约束C、配合运动过度约束集合D、部件运动过度约束答案：A6、被连接件之一太厚，不宜制成通孔材料又比较软，切需要经常拆装时，往往采用（）。
A、螺栓连接B、双头螺柱连接C、螺钉连接D、紧定螺钉连接答案：B7、（）不可以使用压缩文件为供应商做什么？A、移动数据B、编辑数据C、归档D、复制数据集答案：B8、带在工作时产生弹性滑动，是由于（）。
A、带不是绝对挠性件B、带与带轮间的摩擦系数偏低C、带的紧边与松边拉力不等D、带绕过带轮产生离心力答案：C9、眼睛的水平运动比垂直运动快，即先看到水平方向的东西，后看到垂直方向的东西。
所以，一般显示装置的外形常设计成（）。
A、三角形B、正方形C、竖向长方形D、横向长方形答案：D10、我们在设计椅子时，合适的座椅应设计成使躯干的重量压在臀部和坐骨上，所以首要考虑的是（）。
A、座高B、座深C、靠背D、椅子材质答案：A11、（）如希望使已经使用过的草图在更多的草图特征中使用，应使用下列哪个命令？A、退化草图B、共享草图C、复制草图12、两个相互接触表面的静摩擦系数（）动摩擦系数。
A、大于B、小于C、等于D、不定答案：A13、一张完整的零件图，不包括（）。
15级《机械制图a》_期末考试试卷A
第 1 页 共 2 页专科课程考核试卷（2015 —2016 学年第 一 学期）课程名称：机械制图a 课程序号： 开课教学部：机械与动力工程教学部 任课教师： 年级、专业：15级机械、15级飞机维修 试卷序号：A 卷 考试时间：120分钟 考核方式：闭卷 开卷 □ 实验操作 □一、判断题（共10小题，每小题1分，共10分）1、绘制机械图样时，尽量采用1：1的比例 ( ) 2、国家制图标准规定，可见的轮廓线用虚线绘制。
( ) 3、画圆的中心线时，其交点可心是点画线的短画。
( ) 4、当圆的直径过小时，可以用线实线来代替线点画线。
( ) 5、空间两直线在同一投影面的投影平行，则这两条直线一定平行。
（ ） 6、直线的投影一般情况下仍是一条直线，在平行投影中，当直线平行于投影线时，其投影积聚为一点。
（ ） 7、 组合体的三视图中，不可见的线可以用虚线表示,虚线越多就越方便读图。
（ ） 8、 平面与立体表面的交线必定是封闭的平面图形。
（ ） 9当齿数一定时，模数越大，分度圆直径越大，承载能力越大。
（ ） 10、普通螺纹标记中的公称直径是指螺纹的大径。
（ ）二、点线面投影（共10分）1.求作直线MN 与平面ABC 的交点，并判别可见性。
（保留作图痕迹）三、立体的投影（共15分）1.已知圆柱表面的点的投影1’、2’、3’ ，求其它两面投影。
（保留作图痕迹） 四、立体的表面交线（共15分）学 号： 姓 名： 所属教学部： 年 级： 专 业： 装订密封线 考生答题不得出现红色字迹，除画图外，不能使用铅笔答题；答题留空不足时，可写到试卷背面；请注意保持试卷完整。
第 2 页 共 2 页五、组合体投影。
（本题共2小题，共30分，第1题20分，第2题10分。
）1.已知主视图和左视图，求作俯视图。
2、补画主视图上的漏线。
六、读零件图，回答问题。
（本题20分）尺寸。
15级工图1A答案(1)
《工程制图Ⅰ》A卷答案及评分标准2015-16第一学期（15级机制、材控、工设、农机、车辆、交运专业）一、单项选择题（20分，说明：本题将答案的题号填入下方表格中，不填入表格内不给分）。
（保留作图辅助线，10分）评分：4个交点，每个点1分，计4分，主、俯视图连线各1分，计2分，可见性，每图2分，计4分，共10分三、标注组合体尺寸（尺寸从图中按1：1量取，取整数，12分）。
评分：每个尺寸1分，数值要求与答案相差正、负不超出1mm,超出1mm，扣0.5分，标出错误尺寸，每尺寸扣1分。
四、求作相贯线、截交线。
（13+7=20分）1、画出主视图和俯视图中的相贯线（说明：对投影为曲线的相贯线，必须求出所有特殊点和四个一般点，保留找点辅助线。
）。
评分：外表面相贯：主视图5个点，俯视图8个点，每点0.5分，计6.5分，主视图描线1.5分（不光滑扣1分），俯视图描线2分（不光滑扣1分），，内表面相贯，每条直线1.5分，共计13分。
不符合投影规律不给分。
2、完成左视图。
评分：共补10条线，每条线0.5分，小计5分，完成整体2分。
不符合投影规律不给分。
五、根据主、左视图，补画俯视图（虚线不能省，9+8=17分）1、评分：补16条线，每条0.5分，小计8分，中心线1分。
不符合投影规律，不给分。
2、评分：16条线（包括中心线），每条0.5分，共8分。
不符合投影规律，不给分。
六、表达方法（16+5=21分）。
1、根据给出的视图，将给定的图框画成全剖的主视图，并补画出半剖视的左视图，左视图同时作适当的局部剖（16分）。
评分：主视图补8条线，每条0.5分，小计4分，剖面线2分。
共6分左视图：局部剖2分，左边外形力图3分，右边上、中部分各1分，下部分2分，剖面线1分，共10分。
2、根据左边的主、俯视图，在右边将俯视图画成适当的局部剖视图。
评分：主视图2分，俯视图3分：根据具体情况，适当给分。
2015春工业产品造型设计考查题目
2015春《工业产品造型设计》结课考查题目
题目：***产品的造型分析
产品分析对象：彩图13，彩图6（任选一款），也可以选择工业机床设备为分析对象。
根据《工业产品造型设计》所学知识对所选产品的造型进行分析，要求图文并茂。
1、利用形态设计原则及方法对总体造型进行分析：
将产品形态（主视图）分解成基本形态要素，画出产品的形态要素构成图。
并对各形态要素（线段、矩形）进行比例与尺度分析，画图说明产品的形态要素中包含有哪些特征矩形（S、、φ，F）。
2、利用美学法则对产品的外观形态进行分析：
分析产品造型设计中应用了哪些美学法则（至少分析3种），要求针对产品进行具体分析。
3、从人机工程学的角度对产品的形态和结构进行宜人性分析：
要求针对产品进行3方面分析：（1）产品显示装置造型的宜人性；（2）产品操纵器设计的宜人性；（3）座椅设计的宜人性。
4、利用色彩学知识对产品色彩进行分析：
分析产品的色彩构成和主基调；分析产品色彩设计的心理学和生理学意义；分析色彩设计中对美学法则的应用
5、标志设计：
为产品设计一款简洁的标志，要求说明设计理念及艺术表现手法。
6、总结：
要求：
1、统一格式：按照题目要求的6个方面统一序号和标题；
2、班级制作统一标准封面，统一用A4纸打印或手写；
3、文档要求图文并茂；
4、字数要求：不低于2500字；
5、提交时间：第15周周五上课期间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南昌理工学院 2017～2018学年第一学期期末考试试卷 _
_
_
_
_
_
_
_
_
_
_
院
系
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
专
业
_
_
_
_
_
_
年
级
_
_
_
_
_
_
_
班
姓
名
_
_
_
__
_
_
_
_
_
_
_
_
学
号
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
10、产品造型的特性包括：信息性、功能性、创造性、概念性、识别性。
二、选择题（每题2分，共20分）
1、工业设计是创建和发展概念和规格的专业服务，以便优化产品的功能、价值、（A）以及系统，而使用户和制造商共同受益。
A、外观
B、形式
C、色彩
D、结构
2、威廉·莫里斯及其追随者掀起的工业美术运动的主要特点是（B）
A、对机器的承认
B、忠实自然
C、生态设计
D、装饰美学
3、古人取自然之精华，将“五色”对应于“五行”，其中“（D）、黄、青、白、黑”为五大正色。
A、绿
B、紫
C、蓝
D、红
4、下列不属于产品造型要素的是（B）。
A、功能要素
B、色彩要素
C、结构要素
D、形态要素
5、根据手绘目的与要求的不同，可以将产品手绘分为：构思草图、（ A）、渲染效果图。
A、概念效果图
B、建模效果图
C、素描草图
D、色彩草图
6、以下不属于仿生设计学的特性的是（C）。
A、艺术科学性
B、无限创造性
C、实用性
D、边缘性
7、产品造型设计流程主要包括：设计计划、设计调查、（A）、设计评价、设计实施。
A、设计展开
B、设计分析
C、设计方案
D、设计生产
8、造型是指创造物体“外形”与（B）的活动。
A、功能
B、神态
C、质感
D、材料
9、仿生学作为一门独立的学科是于（B）9月在美国的俄亥俄州空军基地戴通召开的第一次仿生学会议上确定的。
A、1961年
B、1960年
C、1970年
D、1966年
10、下列不属于列举法的是（D）
A、属性列举法
B、希望点列举法
C、优点列举法
D、对比列举法
三、名词解释（每题6分，共30分）
1、现代主义运动
现代主义运动是一个包括政治意识、哲学思想、文化、科学和艺术的全面的社会运动（2分）。
它的核心是对机器的承认（2分），它强调机器的产生是现代社会进步的
必然结果，机器应当有符合自己时代的美学表达方式，而不应披上传统的、历史风格的外衣（2分）。
2、逆向思维
逆向思维是超越常规的思维方式之一，是对司空见惯的似乎以成为定论的实物或观点反过来思考的一种思维方式（4分），让思维向对立面的方向发展，从问题的相反面进行探索，提出新构想（2分）。
3、流线型
流线型是仿生艺术设计和新技术，新材料、新工艺完美结合的结果（3分），它不单单是外观上的“式样设计”，而是以空气动力学为理论基础的，因而它也进一步激发了交通工具设计领域的根本性变革（3分）。
4、仿生设计学
仿生设计学也称设计仿生学，它是在仿生学和设计学的基础上发展起来的一门新兴边缘学科（2分），是以自然界万事万物的形、色、音、功能、结构等为研究对象，有选择地在设计过程中应用这些特征原理进行的设计，同时结合仿生学的研究成果，为设计提供新的思想、新的原理、新的方法和新的途径（4分）。
5、组合设计
组合设计是一个新的设计潮流，是把可以轻易拆卸的设计作为设计策略之一（3分），要求设计师和生产工程师在设计中采用互相衔接的钩扣，从而可以随意更换产品零件，有效地节省材料（3分）。
四、简答题（共2题，共15分）
1、产品造型设计要素有哪些？（7分）
1)功能要素（1分）
2)结构要素（1分）
3)形态要素（1分）
4)人因要素（1分）
5)文化要素（1分）
6)环境要素（1分）
答对一点得1分，全部回答完整得7分。
2、仿生设计与汽车造型的关系？（8分）
人类以自然之物为导师，不仅遵循之规律，也以其仿生之法，创造出各类器物，汽车
便是如此。
汽车的发展，不仅象征着科技的进步，同时也积淀了深厚的文化，是科技发展和文化演变双重作用下的产物（4分）。
汽车造型设计是汽车设计的最初步骤，是整车设计最初阶段的一项综合思维。
汽车造型设计要根据汽车整体设计的各方面要求，塑造最理想的车身形式。
汽车造型最终通过车身形态和结构设计而体现为产品，是科学技术与艺术手法相结合的产物（4分）。
五、论述题（15分）
简述产品造型设计的基本法则及其内容。
（1）形式美法则
变化与统一
对称与均衡
比例与尺度
节奏与韵律（5分）
（2）实用科学法则
实用性是产品设计的根本原则。
产品从本质上说是为了使用，功能是产品与使用者之间最基本的关系。
（5分）
（3）经济价值性
在产品设计过程中，要选择最合适的材料、加工工艺，以最省的用料和最快的时间生产出具有最高使用价值和最好审美价值的产品。
（5分）。
