数控铣床的工作原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.数控机床是一种装有程序控制系统的自动化机床。
该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，从而使机床动作数控折弯机并加工零件。
数控机床的机床本体与传统机床相似，由主轴传动装置、进给传动装置、床身、工作台以及辅助运动装置、液压气动系统、润滑系统、冷却装置等组成。
但数控机床在整体布局、外观造型、传动系统、刀具系统的结构以及操作机构等方面都已发生了很大的变化，这种变化的目的是为了满足数控机床的要求和充分发挥数控机床的特点。
⑵、CNC单元CNC单元是数控机床的核心，CNC单元由信息的输入、处理和输出三个部分组成。
CNC单元接受数字化信息，经过数控装置的控制软件和逻辑电路进行译码、插补、逻辑处理后，将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。
⑶输入/输出设备输入装置将各种加工信息传递于计算机的外部设备。
在数控机床产生初期，输入装置为穿孔纸带，现已淘汰，后发展成盒式磁带，再发展成键盘、磁盘等便携式硬件，极大方便了信息输入工作，现通用DNC网络通讯串行通信的方式输入。
输出指输出内部工作参数（含机床正常、理想工作状态下的原始参数，故障诊断参数等），一般在机床刚工作状态需输出这些参数作记录保存，待工作一段时间后，再将输出与原始资料作比较、对照，可帮助判断机床工作是否维持正常。
⑷伺服单元伺服单元由驱动器、驱动电机组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。
它的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。
对于步进电机来说，每一个脉冲信号使电机转过一个角度，进而带动机床移动部件移动一个微小距离。
数控铣床的工作原理【详述】
数控铣床的工作原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一．数控铣床的定义数控铣床是在普通铣床上集成了数字控制系统，可以在程序代码的控制下较精确地进行铣削加工的机床。
数控铣床分为不带刀库和带刀库两大类，其中带刀库的数控铣床又称为加工中心。
数控铣床加工范围主要包括：1.平面加工：数控机床铣削平面可以分为对工件的水平面(XY)加工，对工件的正平面(XZ)加工和对工件的侧平面(YZ)加工。
只要使用两轴半控制的数控铣床就能完成这样平面的铣削加工。
2.曲面加工：如果铣削复杂的曲面则需要使用三轴甚至更多轴联动的数控铣床。
二．数控铣床的组成部分数控铣床的基础件包括：数控铣床的基础件通常是指床身、立柱、横梁、工作台、底座等结构件，其尺寸较大（俗称大件），“井”构成了机床的基本框架。
其他部件附着在基础件上，有的部件还需要沿着基础件运动。
由于基础件起着支撑和导向的作用，因而对基础件的本要求是刚度好。
除了基础件，数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等几大部分组成：1、辅助装置如液压、气动、润滑、冷却系统和排屑、防护等装置。
2、主轴箱包括主轴箱体和主轴传动系统，用于装夹刀具并带动刀具旋转，主轴转速范围和输出扭矩对加工有直接的影响。
3、控制系统数控铣床运动控制的中心，执行数控加工程序控制机床进行加工。
4、机床基础件通常是指底座、立柱、横梁等，它是整个机床的基础和框架。
5、进给伺服系统由进给电机和进给执行机构组成，按照程序设定的进给速度实现刀具和工件之间的相对运动，包括直线进给运动和旋转运动。
三．数控铣床的工作原理数控原理涉及到的内容特别多：如数控系统的总成，结构、机床插补运行的过程、位置反馈检测的过程、原理电机的种类、工作特性等、PLC的工作方式！简言之就是：工作原理是数控装置内的计算机对以数字和字符编码方式所记录的信息进行一系列处理后，向机床进给等执行机构发出命令，执行机构则按其命令对加工所需各种动作，如刀具相对于工件的运动轨迹、位移量和速度等实现自动控制，从而完成工件的加工。
多轴数控铣床的工作原理
多轴数控铣床的工作原理
多轴数控铣床的工作原理是通过数控系统控制机床运动，在工件上进行切削加工的过程。
其工作原理主要包括以下几个方面：
1. 数控系统：多轴数控铣床配备了一套先进的数控系统，通过计算机编程和指令输入，控制机床的运动和切削操作。
2. 运动系统：多轴数控铣床有多个主轴和副轴，可以同时进行多个方向的切削。
数控系统通过控制电机和伺服系统，实现机床主轴和副轴的旋转和移动。
3. 刀具系统：数控铣床配备了多个刀具，在加工过程中可以根据需要进行刀具的自动更换，从而实现不同形状和尺寸的切削操作。
4. 工作台：机床的工作台具有可调节的高度和角度，可根据工件的需要进行调整。
工作台在加工过程中可以以任意方向进行移动，以满足复杂曲线和曲面的切削需求。
5. 冷却系统：多轴数控铣床在切削过程中会产生大量的热量，需要通过冷却系统进行冷却。
冷却系统通过喷水或喷液体冷却剂，将切削区域保持在适当的温度范围内，以确保加工质量和刀具寿命。
总之，多轴数控铣床通过数控系统的控制，实现机床的多轴运动和切削操作，可以高效、精确地加工各种形状和尺寸复杂的工件。
数控铣床的结构和工作原理
数控铣床的结构和工作原理一、数控铣床的基本组成数控铣床最基本的组成包括I/O装置、数控装置、伺服驱动装置、测量反馈装置、辅助装置、机床本体共六部分。
下面将对这六部分进行具体介绍。
1、I/O装置I/O装置是用于数控加工或运动控制程序、加工与控制数据、机床参数以及坐标轴位置、检测开关的状态等数据的输入/输出。
键盘和显示器是数控设备必备的、最基本的I/O 装置。
作为数控系统的外围设备，台式计算机、便携式计算机是目前常用的I/O装置之一。
2、数控装置数控装置是数控系统的核心，它由I/O接口线路、控制器、运算器和存储器等组成。
数控装置的作用是将输入装置输入的数据通过内部的逻辑电路或控制软件进行编译、运算和处理后，输出各种信息和指令，用以控制机床的各部分进行规定的动作。
在这些控制信息和指令中，最基本的是经插补运算后生成的坐标轴进给速度、进给方向和进给位移量等指令，并提供给伺服驱动装置，经驱动器放大后，最终控制坐标轴的位移。
这些控制信息和指令直接决定了刀具或坐标轴的移动轨迹。
3、伺服驱动装置伺服驱动装置通常由伺服放大器（也称驱动器、伺服单元）和执行机构等部分组成。
在数控机床上，一般都采用交流伺服电动机作为执行机构。
目前，在先进的高速加工机床上已经开始使用直线电动机。
另外，20世纪生产的数控机床中也有采用直流伺服电动机的简易数控机床，也有用步进电动机作为执行机构的。
伺服放大器它必须与驱动电动机配套使用。
4、测量反馈装置测量反馈装置是闭环（半闭环）数控机床的检测环节，其作用是通过现代化的测量元件（如脉冲编码器、旋转变压器、感应同步器、光栅、磁尺和激光测量仪等），将执行元件或工作台等的实际速度和位移检测出来，反馈给伺服驱动装置或数控装置，补偿进给速度或执行机构的运动误差，以达到提高运动机构精度的目的。
测量装置检测信号反馈的位置，取决于数控系统的结构形式。
伺服内装式脉冲编码器、测速机以及直线光栅等都是较常用的检测部件。

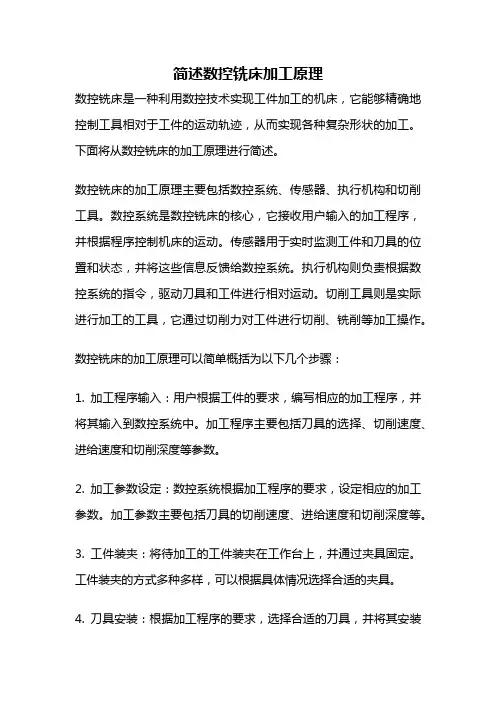

简述数控铣床加工原理
简述数控铣床加工原理数控铣床是一种利用数控技术实现工件加工的机床，它能够精确地控制工具相对于工件的运动轨迹，从而实现各种复杂形状的加工。
下面将从数控铣床的加工原理进行简述。
数控铣床的加工原理主要包括数控系统、传感器、执行机构和切削工具。
数控系统是数控铣床的核心，它接收用户输入的加工程序，并根据程序控制机床的运动。
传感器用于实时监测工件和刀具的位置和状态，并将这些信息反馈给数控系统。
执行机构则负责根据数控系统的指令，驱动刀具和工件进行相对运动。
切削工具则是实际进行加工的工具，它通过切削力对工件进行切削、铣削等加工操作。
数控铣床的加工原理可以简单概括为以下几个步骤：1. 加工程序输入：用户根据工件的要求，编写相应的加工程序，并将其输入到数控系统中。
加工程序主要包括刀具的选择、切削速度、进给速度和切削深度等参数。
2. 加工参数设定：数控系统根据加工程序的要求，设定相应的加工参数。
加工参数主要包括刀具的切削速度、进给速度和切削深度等。
3. 工件装夹：将待加工的工件装夹在工作台上，并通过夹具固定。
工件装夹的方式多种多样，可以根据具体情况选择合适的夹具。
4. 刀具安装：根据加工程序的要求，选择合适的刀具，并将其安装在刀架上。
刀架通常具有多个刀位，可以根据需要选择不同的刀具。
5. 坐标系设定：数控铣床的坐标系通常有绝对坐标和相对坐标两种。
在进行加工前，需要设定初始坐标，并将其作为参考。
6. 切削加工：数控系统根据加工程序的要求，控制刀具和工件进行相对运动，实现切削加工。
切削过程中，数控系统根据传感器反馈的信息，实时调整切削速度、进给速度和切削深度等参数，以确保加工质量。
7. 加工完成：当加工完成后，数控系统会发出相应的信号，提示操作员进行下一步操作。
操作员可以将加工好的工件取下，并进行必要的后续处理，如去毛刺、清洁等。
总的来说，数控铣床的加工原理是通过数控系统控制刀具和工件的相对运动，实现对工件进行精确加工。
数铣工作原理及应用
数铣工作原理及应用数控铣床是一种采用数控技术控制工作台进行切削的机床。
它采用电子计算机将程序化的运动指令传达给机床控制系统，从而精确地控制工作台的移动。
数控铣床的工作原理是通过计算机的控制系统将所需切削轮廓信息输入到机床控制器中，再由控制器将命令传送到各个轴上的伺服驱动器，以控制刀具的移动和加工过程。
数控铣床的主要组成部分包括机床主体、CNC系统、驱动系统、刀具和刀杆、切削油泵以及液压系统等。
其中CNC系统是整个数控铣床的核心部分，由计算机、数控设备和相关控制器组成。
它通过与机床主体和驱动系统的配合工作，实现各种切削工艺的自动化控制。
数控铣床的应用非常广泛。
在传统的机械制造领域中，数控铣床可以用于制造各种精密零件、模具以及复杂的曲面零件。
由于数控铣床具有高精度、高效率和灵活多变的特点，因此在汽车、航空航天、电子、仪器仪表等领域都有广泛的应用。
例如，在汽车制造中，数控铣床可用于加工发动机零部件、底盘零件和车身结构零件。
在航空航天领域，数控铣床可以制造飞机轴、涡轮叶片和航空模型等复杂零件。
在电子和仪器仪表领域，数控铣床可以用于制造电子器件、精密仪器等。
数控铣床的优势在于能够实现高精度、高质量和高效率的加工。
通过数控铣床的精确定位和自动化控制，可以减少人为因素对加工质量的影响，大大提高了产品的一致性和可靠性。
同时，数控铣床可以根据设计要求实现复杂的曲面加工，大大扩展了产品的设计空间。
此外，数控铣床还具有自动换刀功能，可以实现多种不同形状的切削工具的快速更换，提高了生产效率。
另外，数控铣床还具有自动检测功能，可以通过传感器和测量仪器对工件和刀具进行实时监测和反馈，以实现自动修正和优化加工过程。
总而言之，数控铣床在现代制造业中具有广泛的应用前景。
它的高精度、高效率和灵活性使得它成为各个行业中不可或缺的加工设备。
随着科技的不断发展和创新，数控铣床的性能将进一步提升，其应用领域也将持续扩大。
数控铣的工作原理
数控铣的工作原理数控铣床是一种以数控系统控制铣削加工的金属加工设备。
它通过在数控系统的指令下，对铣床进行自动操作和控制，实现对工件进行高效、精确的铣削加工。
数控铣床的工作原理主要包括工件装夹、刀具选择、坐标系设定、刀具路径规划、数控指令生成和执行等步骤。
一、工件装夹在进行数控铣削之前，需要先将待加工的工件进行装夹。
工件装夹的稳定性和精确性对于数控铣削的加工精度和效率至关重要。
常用的装夹方式有机械装夹、真空吸附装夹和电磁吸盘装夹等。
二、刀具选择在进行数控铣削前，需要根据工件的材料和形状，选择合适的刀具进行加工。
刀具的选择要考虑到铣削的深度、切削速度以及表面质量的要求等因素。
三、坐标系设定在数控铣削中，需要建立工件的坐标系和刀具的坐标系。
工件坐标系通常取工件上某一特定的装夹面作为基准点，刀具坐标系是相对于工件坐标系而言的。
通过建立坐标系，可以确定工件和刀具在加工过程中的相对位置。
四、刀具路径规划刀具路径规划是数控铣削中的重要环节。
它的目的是根据工件的形状和要求，确定刀具在加工过程中的移动路径和运动速度。
刀具路径规划可以分为直线插补和圆弧插补两种方式。
它们分别控制刀具在直线和圆弧上的运动，实现对工件的铣削。
五、数控指令生成与执行在进行数控铣削之前，需要事先编写数控程序，即将加工的内容转化为数控指令。
数控程序根据刀具路径规划的结果生成，在加工过程中被数控系统执行。
数控系统会根据数控程序的指令，对数控铣床进行相应的操作。
在执行过程中，数控系统会通过电气或液压系统控制切削进给、进给速度、主轴转速等参数，实现对加工过程的控制和调整。
六、自动化控制与监控数控铣床具有较高的自动化程度，可以通过数控系统对加工过程进行实时监控和自动控制。
数控系统可以通过传感器等装置实时采集工件的形状、尺寸等信息，并对加工过程进行实时控制和调整。
同时，数控系统还可以对加工过程进行记录和分析，以便对加工结果进行评估和优化。
七、加工参数调整与优化在进行数控铣削的过程中，还可以对加工参数进行调整和优化，以提高加工效率和精度。
认识数控铣床之数控铣床工作原理(精)
（6）. 可编程控制器 (PC) 是一种以微处理器为基础的通用 型自动控制装置，专为在工业环境下应用而设计的。由于最 初研制这种装置的目的是为了解决生产设备的逻辑及开关控 制， 故把称它为可编程逻辑控制器。当PLC用于控制机床顺 序动作时，也可称之为编程机床控制器( PMC )。PLC己成为 数控机床不可缺少的控制装置。CNC和PLC协调配合，共同 完成对数控机床的控制。
（3）．输入/输出设备 键盘、磁盘机等是数控机床的典型输入设备。除 此以外，还可以用串行通信的方式输入。 （4）．伺服单元 伺服单元是数控装置和机床本体的联系环节，它 将来自数控装置的微弱指令信号放大成控制驱动装 置的大功率信号据接收指令的
（5）．驱动装置驱动装置 驱动装置驱动装置把经放大的指令信号变为机械 运动，通过简单的机械连接部件驱动机床，使工作 台精确定位或按规定的轨迹作严格的相对运动， 最 后加工出图纸所要求的零件。 伺服单元和驱动装置可合称为伺服驱动系统， 它是机床工作的动力装置，CNC装置的指令要靠伺 服驱动系统付诸实施，所以，伺服驱动系统是数控 机床的重要组成部分。
应用：若采用数控万能主轴（主轴头可以任意转 换方向），就可以加工出与水平面成各种角度的工 件表面；若采用数控回转工作台，还能对工件实现 除定位面外的五面加工。 按控数系统的功能分为简易型数控铣床、普 通数控铣床、数控仿形铣床等。 ①简易型数控铣床（见图） 特点：简易型数控铣床是在普通铣床的基础上， 对机床的机械传动结构进行简单的改造，并增加简 易数控系统后形成的。这种数控铣床成本较低，自 动化程度和功能都较差，一般只有X、Y两坐标联动 功能，加工精度也不高。
②卧式数控铣床 特点：主轴线平行于水平面。 应用：主要用于垂直平面内的各种上型面加 工，配置万能数控转盘后，还可以对工件侧面上的 连续回转轮廓进行加工，并能在一次安装后加工箱 体零件的四个表面。通常采用增加数控转盘来实现 四轴或五轴加工。 ③立卧两用式数控铣床（见图） 特点：立卧两用式数控铣床的主轴轴线方向 可以变换，既可以进行立式加工，又可以进行卧式 加工，使用范围更大，功能更强。
