美鑫脱硝尿素区、热解区、计量分配等控制逻辑说明(初版)
脱硝(尿素)操作规程(借鉴材料)
SNCR尿素脱硝设备操作规程一、脱硝原理脱硝通俗的讲就是将用氨水或者尿素溶液雾化后喷到炉膛里，将硝（即氮氧化合物，主要是一氧化氮、二氧化氮）从烟气中除去，变成对空气无害的氮气。
SNCR脱硝工艺介绍SNCR技术，即选择性非催化还原技术，它是目前主要的烟气脱硝技术之或尿素一。
在炉膛800~1050℃这一狭窄的温度范围内、无催化剂作用下，NH3等氨基还原剂可选择性地还原烟气中的NOx，基本上不与烟气中的O作用，2据此发展了SNCR烟气脱硝技术。
在800~1250℃范围内，NH3或尿素还原NOx 的主要反应为：尿素为还原剂不同还原剂有不同的反应温度范围，此温度范围称为温度窗。
当反应温度过高时，由于氨的分解会使NOx还原率降低，另一方面，反应温度过低时，氨的逃逸增加，也会使NOx还原率降低。
SNCR工艺技术的关键就在于，还原剂喷入系统必须尽可能地将还原剂喷入到炉内最有效温度窗区域内，即尽可能的保证所喷入的还原剂在合适的温度下与烟气进行良好的混合，这样一方面可以提高还原剂利用率，另外一方面可以控制获得较小的氨逃逸。
二、脱硝设备组成本套脱硝设备包括尿素溶液制备系统（搅拌罐、转运泵、储存罐）、脱硝计量泵站系统（计量泵、压力表、管件阀门、底座、电控箱）、分配模块（压力表、压缩空气调节阀）、脱硝喷枪（喷嘴、枪杆、保护套管、混合器、快速接头、快拆卡子等）、管道（尿素溶液管道、压缩空气管道）。
三、尿素溶液制备系统1.尿素溶液作为脱硝还原剂的优点是干净卫生安全。
2.在冬季通常配制成10%的浓度，本项目中搅拌罐的容积为2立方，放4袋50公斤的尿素即可。
在夏季可以配制的浓一些（15-20%），并相应减少计量泵的流量。
在锅炉负荷比较大的情况下可以配的浓度大一些。
3.尿素可以采用农用尿素颗粒，选择标准含氮量的优质尿素为好。
4.尿素非常容易吸水受潮板结，所以储存的时候要放在木托上并保持干燥通风。
5.尿素溶颗粒在溶解时大量吸热，所以在配制尿素溶液时尽量使用热水或者通入蒸汽，以免尿素溶液在低温的情况下结晶堵塞管路或者喷枪。
水泥行业脱硝分级燃烧+SNCR初设报告（1）
水泥行业脱硝分级燃烧+SNCR初设报告（1）4000t/d新型干法水泥生产线分级燃烧+SNCR烟气脱硝初步设计报告环保科技有限公司二〇一二年三月目录1、减排氮氧化物社会效益 (2)2、本项目脱硝工艺描述 (4)2.1、分级燃烧技术 (4)2.2、SNCR脱氮技术 (7)①卸氨系统 (8)②罐区 (8)③加压泵及其控制系统 (8)④混合系统 (8)⑤分配和调节系统 (9)⑥喷雾系统 (9)⑦水电气供给 (9)⑧控制系统 (9)⑨SNCR主要设备与设施 (10)3、氮氧化物目前排放量 (11)4、总体性能指标 (11)（1）窑尾分级燃烧脱氮技术(单独使用) (11)（2）SNCR脱氮技术(单独使用) (11)（3）分级燃烧和SNCR结合的脱氮集成技术 (12)5、主要技术经济指标 (12)6、投资估算 (13)6.1估算编制范围 (13)6.2编制依据 (13)6.3投资估算 (14)7、经济效益评价 (14)7.1单位成本分析 (14)7.2 运行成本分析 (15)7.3 环境及社会效益分析 (15)8、环保脱硝业绩介绍 (16)1、减排氮氧化物社会效益氮氧化物（NOx）是大气的主要污染物之一，包括NO、NO2、N2O、N2O3、N2O5等多种氮的氧化物，燃煤窑炉排放的NOx 中绝大部分是NO。
NO的毒性不是很大，但是在大气中NO可以氧化生成NO2。
NO2比较稳定，其毒性是NO的4～5倍。
空气中NO2的含量在3.5×10‐\6（体积分数）持续1h，就开始对人体有影响；含量为（20～50）×10‐\6时，对人眼有刺激作用。
含量达到150×10‐\6时，对人体器官产生强烈的刺激作用。
此外，NOx 还导致光化学烟雾和酸雨的形成。
由于大气的氧化性，NOx 在大气中可形成硝酸（HNO3）和硝酸盐细颗粒物，同硫酸（H2SO4）和硫酸盐颗粒物一起，易加速区域性酸雨的恶化。
随着我国工业的持续发展，由氮氧化物等污染物引起的臭氧和细粒子污染问题日益突出，严重威胁着人民群众的身体健康，成为当前迫切需要解决的环境问题。
尿素水解脱硝技术要求规范书
辽宁中电投本溪热电厂“上大压小”新建项目（2×350MW）燃煤超临界供热机组氨系统招标文件2016年4月脱硝装置（受场地限制，本工程预留场地为27m×14m空间，请投标厂家按此进行布置，具体场地见附件）1.1 概述1.1.1本采购规范适用于中电投本溪联产新建工程同步建设SCR脱硝装置及其辅助设备的功能设计、结构、性能、制造、和试验等方面的技术要求，采购规范所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，卖方保证提供符合本采购规范和工业标准的功能齐全的优质产品及其相应服务。
1.1.2本采购规范所述系统仅供参考，卖方提出更优化的设计方案，经买方确认后采用。
卖方对系统的拟定、设备的选择和布置负责，买方的要求并不解除卖方的责任。
1.1.3采用选择性催化还原法（SCR）脱硝装置，催化剂层数按“3+1”方式配置，在设计煤种及校核煤种、锅炉最大连续出力工况（BMCR）、处理100%烟气量条件下脱硝效率不小于88％。
1.1.4卖方具备3台以上350MW级及以上机组选择性催化还原法（SCR）脱硝装置3年以上成功运行的业绩。
卖方对脱硝系统成套设备（含辅助设备、附件等）负有全责，即包括分包（或对外采购）的产品。
分包（或对外采购）的产品制造商事先征得买方的认可。
对于卖方配套的控制装置，仪表设备，卖方考虑和提供与DCS控制系统的接口并负责与DCS控制系统的协调配合，直至接口完备。
采用选择性催化还原法（SCR）脱硝装置，不设旁路烟道（锅炉35%BMCR工况脱硝入口烟气温度不低于300℃），脱硝效率按88%设计供货，催化剂按“3+1”层进行布置（即初装三层，预留一层），并提供相应数据。
在设计煤种及校核煤种、锅炉工况（35%-100%BMCR）、处理100%烟气量条件下脱硝效率不小于88%。
卖方对脱硝系统成套设备（含辅助设备、附件等）负有全责，包括分包（或对外采购）的产品。
脱硝系统尿素区---维护手册
*****节能科技有限公司*****1,2号炉烟气脱硝工程1尿素区运行维护指导手册*****环保科技股份有限公司2014年10月杭州目录第一章烟气脱硝工艺描述 (2)1.烟气脱硝系统描述 (2)2.烟气脱硝装置设计参数 (2)3.尿素品质参数 (5)4.设备技术规范 (6)第二章脱硝尿素储备制备输送系统的启动 (6)1.启动流程 (7)2.启动方式 (7)2.1长期停运后的启动 (7)2.2短期停运后的启动 (7)2.3临时停运后的启动 (7)3.长期停运后的启动 (7)3.1启动前的检查 (7)3.2尿素车间疏水箱注水 (8)3.3尿素溶解罐注水 (8)3.4斗提机的启动 (9)3.5尿素溶液的制备 (9)3.6 尿素混合泵的启动 (9)3.7尿素溶液储罐的启动 (11)3.8尿素循环泵的启动 (11)3.10尿素溶解车间地坑泵的启动 (13)第三章脱硝尿素储备制备输送系统的事故处理 (14)1、总则 (14)2、常见故障及处理方法 (14)1、启动流程 (16)2、烟气启动前检查 (16)3、脱硝系统的启动 (17)3.1烟气系统启动准备： (17)3.2脱硝反应器仪用空气启动准备： (17)3.3热解系统的投运： (17)第六章脱硝系统的停用 (18)1、停运方式 (18)1.1长期停运： (18)1.2短期停运： (18)1.3临时停运： (18)2、停运流程 (18)3、长期停运 (18)3.1脱硝热解装置的停运： (18)第七章脱硝烟气系统的事故处理 (19)1、总则 (19)2、常见故障及处理方法 (19)第八章脱硝系统的运行和维护 (21)1、总则 (21)2、日常工作 (21)3、正常运行的控制 (21)4、设备巡检事项 (21)5、定期工作 (23)前言制定本说明的目的是为了加强脱硝装置的标准化管理，保证脱硝装置的正常安全运行，使脱硝装置的运行维护操作程序化、规范化。
本手册只对操作和维护起指导作用。
脱硝系统使用说明20130922
临涣中利发电有限公司2×320MW循环流化床机组脱硝改造工程使用说明书蓝天环保设备工程股份有限公司二〇一三年九月目录第一章概况 (3)第二章工程范围及物耗条件 (16)第三章生产工艺原理 (18)第四章分系统的使用方法 (22)第五章系统停运 (33)第六章控制指标一览 (35)第七章异常情况及处理 (40)第一章概况本工程为临涣中利发电有限公司2×320MWCFB机组1号、2号锅炉脱硝改造工程，采用EPC模式。
本工程采用选择性非催化还原法（SNCR）脱硝工艺，还原剂为尿素。
在使用脱硝设计的常用煤种或相近煤种、锅炉最大连续出力工况（BMCR）、处理100%烟气量、锅炉原始设计氮氧化物排放浓度不高于350mg/m3，干烟气)条件下，脱硝效率≥52％，即满足NOx排放浓度低于175mg/m3(6％(6％O2，干烟气)的要求，同时在锅炉正常运行工况下也要满足脱硝效率大于52%的要O2求。
1.1 设计参数1.1.1气象资料本区处于淮北平原腹地，位于南北冷暖气流交汇较频繁的地带，属暖温带半湿润季风气候区，其气候特点：四季分明、气候温和、日照时数多、无霜期长。
春季温暖、气候回升快，天气多变；夏季炎热，蒸发量大，降雨集中；秋季凉爽，降温快，温差大；冬季天气严寒、雨量少。
淮北地区1月为最冷月，平均气温-1℃，实测最大季节性冻土深度不超过20cm，可以不考虑地基土的冻结温度。
其基本气象条件如下：（1）气压（hPa）多年平均气压1013.0多年最高气压1044.7（1963年1月7日）多年最低气压988.2（1972年6月11日）（2）气温（℃）多年平均气温14.5多年最高气温41.1（1972年6月11日）多年最低气温－21.3（1969年2月5日）（3）相对湿度（%）多年平均相对湿度70多年最小相对湿度3（1977年）（4）水汽压（hPa）多年平均水汽压13.8多年最大水气压42.3（1958年）多年最小水气压0.2（1987年）（5）降水量（mm）多年年平均降水量847.2多年年最大降水量1440.1（1963年）多年年最小降水量501.5（1966年）多年一日最大降水量249.7（1957年7月14日）多年一小时最大降水量87.1（2000年7月23日）多年十分钟最大降水量30.3（1958年7月24日）多年最长连续降水日数13 d（1965.7.6～7.18）多年最长连续降水日相应降水量441.9（6）蒸发量（mm）多年平均蒸发量1748.7多年年最大蒸发量2300.3（1968年）多年年最小蒸发量1336.1（1986年）（7）风速（m/s）多年平均风速 2.8多年极大风速31.4（2001年7月25日）（8）其它多年最大积雪深度（cm）20（1969年2月3日）多年最大冻土厚度（cm）26（1967年1月18日）1.1.2 锅炉概述临涣中利发电有限公司2×320MW机组1号、2号锅炉是哈尔滨锅炉厂引进ALSTOM公司的技术设计和制造，型号为HG-1025/17.4-L.MN36的亚临界中间再热，单锅筒自然循环、循环流化床锅炉。

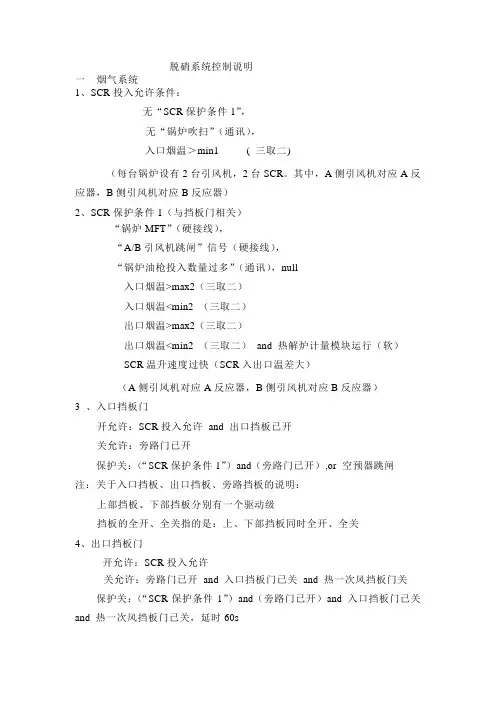

脱硝(SCR)系统控制说明
