汽车车身电气系统综合试题一
汽车电器考试试题
汽车电器考试试题汽车电器考试试题近年来，随着汽车技术的不断发展，汽车电器系统的重要性日益凸显。
为了确保驾驶者的安全和汽车的正常运行，汽车电器考试成为了每个汽车技术人员必须面对的挑战。
本文将通过一系列试题，带领读者深入了解汽车电器知识，探索其中的奥秘。
一、基础知识1. 什么是汽车电器系统？汽车电器系统是指由电磁元件、电气元件和控制元件组成的一套电路系统，用于控制汽车各个部件的工作。
它包括起动系统、点火系统、照明系统、音响系统等。
2. 汽车电瓶的作用是什么？汽车电瓶是汽车电器系统的能量来源，它通过化学反应将化学能转化为电能，为汽车提供启动和供电能力。
3. 汽车电路中的保险丝有什么作用？保险丝是一种电流过载保护装置，它能够在电路中断路时，保护电器设备免受电流过大的损害。
二、故障排查与维修1. 汽车启动困难的可能原因有哪些？可能原因包括：电瓶电量不足、起动电机故障、点火系统故障、燃油供应故障等。
需要通过逐一排查，找出具体原因，并进行相应维修。
2. 汽车前大灯亮度不够的可能原因有哪些？可能原因包括：灯泡老化、电路接触不良、电源电压不稳定等。
可以通过更换灯泡、清洁接触点、检查电源电压等方法进行维修。
三、安全知识1. 汽车电气火灾的防范措施有哪些？防范措施包括：定期检查电气系统，确保电线连接牢固；避免使用不合格的电器设备；避免过载使用电器设备；避免在车内乱扔烟蒂等可燃物品。
2. 如何正确使用汽车电源插座？正确使用汽车电源插座的方法是：选择适合的电器设备，不超过插座额定功率；插拔电器设备时，要轻拿轻放，避免损坏插座；不要长时间使用电器设备，以免耗尽电瓶电量。
四、新技术与发展1. 汽车电动化对汽车电器系统有何影响？汽车电动化对汽车电器系统有着重大影响。
传统的汽车电器系统需要满足燃油燃烧的需求，而电动汽车则需要满足电能存储和转换的需求。
这意味着汽车电器系统需要更高的电压和更大的功率输出能力。
2. 自动驾驶技术对汽车电器系统有何要求？自动驾驶技术对汽车电器系统提出了更高的要求。
汽车电器试题及答案
汽车电器试题及答案一、选择题（每题2分，共20分）1. 汽车电气系统主要包括哪些部分？A. 发动机、变速器、转向系统B. 电子控制单元、传感器、执行器C. 动力系统、传动系统、制动系统D. 照明系统、信号系统、仪表系统答案：B2. 汽车蓄电池的主要功能是什么？A. 储存电能B. 转换电能C. 传递电能D. 调节电能答案：A3. 以下哪个不是汽车传感器的类型？A. 温度传感器B. 压力传感器C. 速度传感器D. 电压传感器答案：D4. 汽车启动机的主要作用是什么？A. 启动发动机B. 停止发动机C. 调节发动机速度D. 转换发动机功率答案：A5. 汽车发电机的作用是什么？A. 为发动机提供动力B. 为汽车提供照明C. 为蓄电池充电D. 为汽车提供信号答案：C6. 汽车点火系统的主要组成部分包括哪些？A. 点火线圈、火花塞、分电器B. 点火线圈、点火开关、火花塞C. 点火开关、分电器、火花塞D. 发动机、点火线圈、分电器答案：A7. 汽车照明系统主要包括哪些设备？A. 头灯、尾灯、转向灯B. 头灯、尾灯、刹车灯C. 头灯、尾灯、雾灯D. 所有选项都是答案：D8. 汽车空调系统的主要功能是什么？A. 提供照明B. 提供信号C. 调节车内温度D. 提供动力答案：C9. 汽车安全气囊的工作原理是什么？A. 通过传感器检测碰撞，然后充气展开B. 通过发动机启动，然后充气展开C. 通过驾驶员操作，然后充气展开D. 通过外部信号，然后充气展开答案：A10. 汽车电子稳定控制系统（ESC）的主要作用是什么？A. 增加汽车速度B. 减少汽车油耗C. 增强汽车稳定性D. 提高汽车舒适性答案：C二、判断题（每题1分，共10分）1. 汽车的电气系统与发动机系统是完全独立的。
（错误）2. 汽车蓄电池在车辆启动时提供电流给启动机。
（正确）3. 汽车传感器只能检测物理量，不能进行数据处理。
（错误）4. 汽车启动机在发动机启动后会立即停止工作。
汽车车身电控技术试卷(含答案)
一、选择题（每题1分，20题，共20分）1、不属于灯光照明系统的是（）A、前照灯B、阅读灯C、制动灯D、牌照灯2、将刮水器开关置于（），带雨量传感器感知下雨，可以控制雨刮器自动刮拭。
A、自动（AUTO）档B、高速档C、低速档D、复位档3、下列关于车身电子控制技术基本内容的说法，错误的是（）A、电动后视镜是舒适方面B、电控前大灯是照明方面C、电子车速表是仪表方面D、电控安全带是安全方面4、控制转向灯按照一定频率闪烁的零件是( )。
A、转向开关B、转向灯C、闪光继电器D、危险警报开关5、装置（）可用于控制压缩机的工作。
A、摩擦离合器B、电磁式离合器C、离心离合器D、滚柱离合器6、前照灯灯泡中的远光灯灯丝应安装在（）。
A、反光镜的焦点处B、反光镜的焦点上方C、反光镜的焦点下方D、以上均不正确7、某车的挡风玻璃刮水器，当刮水开关打到OFF档时，刮水臂可在任意位置停止而不复位，这说明( )。
A、刮水电机有故障B、电机的电刷过短C、机械连杆装置接头过于松弛D、复位开关有故障8、检查电动车窗左右电动机时，用蓄电池的正负极分别接电动机连接线的端子后，电动机转动，互换正负极和端子的连接后，电动机反转，说明（）。
A、电动机良好B、不能判断电动机的好坏C、电动机损坏D、操作不正确9、电动座椅中的电机一般为（）。
A、单向直流电动机B、双向直流电动机C、永磁双向直流电动机D、永磁单向直流电动机10、安全气囊的线束为了与其它线束区别一般做成（）。
A、红色B、黄色C、蓝色D、绿色11、关于电动车窗的控制，说法（）是错误的。
A、系统一般装有一套控制开关B、系统一般装有两套控制开关，主（总）开关可控制每个车窗的升降C、在主开关上有断路开关，可切除分开关的电路D、为防止电路过载，系统中装有热敏断路开关12、车身电子控制系统的安全方面不包括：（）A、电控前大灯系统B、汽车雷达防撞系统C、中央门锁系统D、电控安全带13、怎么样撤销自动巡航系统（）A、打方向B、踩刹车C、开启天窗D、开大灯14、空调系统中的热交换过程在（）进行。
汽车电气设备考试试题(含答案)
汽车电气设备考试试题一、选择题1．（）导致前排乘员电动座椅不能动。
A、熔断器故障B、主控开关搭铁不良C、主控开关搭铁线断路D、乘员侧开关故障2．（）导致所有车门锁都不能工作。
A、电源导线断路B、左侧电动车门锁电路断路C、右侧电动车门锁故障D、左侧后电动车门锁故障3．（）不能导致驾驶员侧电动车门锁不能开启。
A、熔断器故障B、开关故障C、遥控器故障D、点火开关故障4．（）的最大的特点是不含氯原子，ODP值为0,GWP也很低，大约0.25～0.26。
A、HFC12B、HFC13C、HFC14D、HFC134a5．（）能导致前排乘客侧电动车门锁不能锁定。
A、车门锁拉杆卡住B、车窗天线故障C、遥控器故障D、开关故障6．（）导致不能用驾驶员侧车门锁按钮锁定一扇车门。
A、熔断器故障B、驾驶员侧开关故障C、导线断路D、车门锁启动器故障7．对蓄电池安全操作正确的是（）。
A、配制电解液时应将硫酸倒入水中B、配制电解液时应将水倒入硫酸中C、观看检查电解液用的仪器时应远离电解液注口D、蓄电池壳上可以放置较轻的物体8．为保证车辆顺利起动，启动电流稳定值应该为（）A，蓄电池内阻不大于20mΩ；稳定电压不小于9V。
A、20～50B、50～100C、100～150D、150～2009．充氟试漏是向系统充注氟利昂蒸汽，使系统压力高达0.35Mpa，然后用（）检漏仪检漏。
A、二极管B、卤素灯C、白炽灯D、荧光灯10．一般技术状况良好的蓄电池，单格电压应在1.5V以上，并在5s内保持稳定。
若（）s内下降至1.7V，说明存电量足。
A、1B、3C、5D、711．冷却水温升高到（）℃以上时,水温过高报警灯报警开关的双金属片变形,触点闭合,报警灯亮。
A、25~35B、45~55C、65~75D、95~10512．在汽车制冷循环系统中，被吸入压缩机的制冷剂是（）状态。
A、低压液体B、高压液体C、低压气体D、固体13．当发动机机油压力正常时,机油压力过低报警灯报警开关触点（）,报警灯( )。
车辆电工理论考试题库
车辆电工理论考试题库一、选择题1. 汽车电气系统中，蓄电池的额定电压通常为：A. 12VB. 24VC. 36VD. 48V正确答案：A2. 以下哪个不是汽车电气系统的基本组成部分？A. 蓄电池B. 发电机C. 点火系统D. 变速器正确答案：D3. 汽车的启动机在启动发动机时，其电流方向应该是：A. 正向B. 反向C. 交变D. 脉冲正确答案：A4. 汽车电路中，保险丝的作用是：A. 储存电能B. 转换电压C. 保护电路D. 连接电路正确答案：C5. 车辆的照明系统通常包括哪些部分？A. 近光灯和远光灯B. 雾灯和转向灯C. 刹车灯和倒车灯D. 所有选项正确答案：D二、判断题6. 汽车的发电机是将机械能转换为电能的装置。
（对/错）正确答案：对7. 汽车的蓄电池在启动时提供电流，而在行驶中则由发电机充电。
（对/错）正确答案：对8. 车辆的电气系统可以完全独立于发动机工作。
（对/错）正确答案：错9. 车辆的点火系统只负责在发动机启动时产生火花。
（对/错）正确答案：错10. 车辆的电气系统不包括任何电子控制单元。
（对/错）正确答案：错三、简答题11. 请简述汽车电气系统的三大组成部分及其功能。
答：汽车电气系统主要由电源系统、起动系统和照明信号系统组成。
电源系统包括蓄电池和发电机，负责提供和储存电能；起动系统包括启动机，用于启动发动机；照明信号系统包括各种灯具，用于提供照明和发出信号。
12. 什么是汽车的电子控制单元（ECU），它在车辆中扮演什么角色？答：电子控制单元（ECU）是汽车中的一个微处理器，负责接收来自传感器的信号，并根据预设的程序控制执行器，以优化车辆的性能和排放。
ECU在现代汽车中扮演着核心的控制角色，涉及发动机管理、变速箱控制、制动系统等多个方面。
四、计算题13. 如果一个汽车的发电机输出电压为14.5V，而蓄电池的额定电压为12V，发电机的输出电流为100A，计算发电机在10分钟内能为蓄电池提供多少瓦时（Wh）的电能。

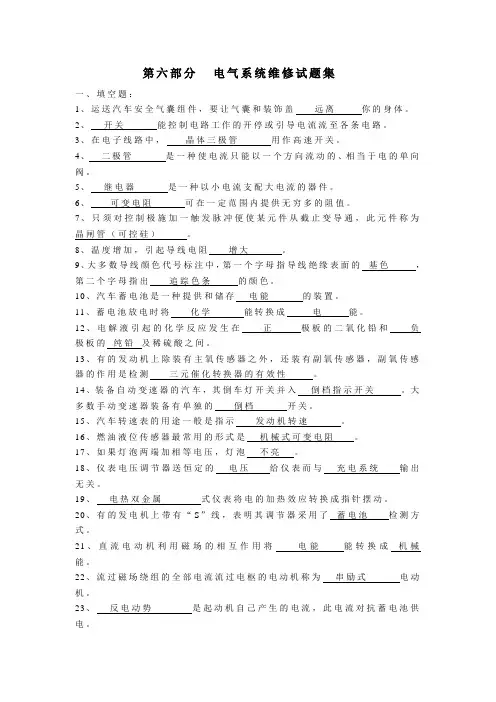

汽车维修试题库——电气系统维修试题集
36、数字燃油表大多采用电阻值随燃油液位降低而减小的燃油油位传感器。
37、光电管的内阻随环境亮度增加而减小。
38、在对车速敏感的转9、自动空调系统用ECU控制气流混合门来达到希望的车内温度。
44、硅整流发电机只需配用电压调节器，而不需具有电流调节功能。（√）
45、发动机废气中CO的排放量，基本上受空燃比支配。（√）
46、某轿车的火花塞裙部经常发黑，应改选用冷型火花塞。（×）
47、汽车废气排放起净化作用的三效催化净化器，总是和氧传感器同时使用的。（√）
48、我国汽车的线速配线规定，G/W颜色的导线是用于灯光信号系统中。（×）
A.1080r/min; B.1667r/min; C.2140转分; D.834r/min.
5、从本质上分析，常用的二氧化碳型氧传感器属无源传感器，它能反映混合气的空燃比。（×）
6、汽车收音机采用电容调谐而极少采用电感调谐，当电容量变大时，其调谐和频率变高。（×）
7、在电感式点火系中，当通过磁感应发生器的磁通最大时，其感生电动势最大。（×）
8、集成式电子点火装置指无分电器、它的特点是无点火高压线。（×）
86、控制发动机自动阻气门运作的是采用感温双金属元件。
87、汽车收放机最易损坏的部件是功放和电源部分。
二、判断题
1、发动机在暖机过程中，EGR阀是截止的。（√）
2、汽车的无线电干扰源，最主要发生在火花塞产生火花的电感放电阶段。（×）
3、当前推广使用无铅汽油的最主要原因是，减少尾气中的铅毒。（×）
4、汽车上使用较多传感器、有源传感器工作时是不需要外加电源的。（√）
39、汽车发电机的交流发电部分采用星形连接，其相电流与线电流相等。（√）
汽车电气试卷
汽车电气试卷一、选择题（每题1分，共5分）1. 汽车电气的核心部件是什么？A. 发电机B. 蓄电池C. 发动机D. 电动机2. 下列哪个不是汽车电气系统的组成部分？A. 电源系统B. 启动系统C. 空调系统D. 变速器3. 汽车发电机在工作时，主要给哪个系统供电？A. 照明系统B. 启动系统C. 点火系统D. 电动机4. 下列哪个部件不属于汽车电气系统的传感器？A. 温度传感器B. 速度传感器C. 氧传感器D. 变速器5. 汽车电气系统中，哪个部件主要负责将电能转换为机械能？A. 发电机B. 蓄电池C. 电动机D. 发动机二、判断题（每题1分，共5分）1. 汽车电气系统主要由电源系统、启动系统、点火系统、照明系统、信号系统、仪表系统和辅助电气设备组成。
（）2. 汽车电气系统中的发电机主要负责将机械能转换为电能。
（）3. 汽车电气系统中的蓄电池是一种化学电源，可以将化学能转换为电能。
（）4. 汽车电气系统中的电动机主要负责将电能转换为机械能。
（）5. 汽车电气系统中的传感器主要负责将非电信号转换为电信号。
（）三、填空题（每题1分，共5分）1. 汽车电气系统的核心部件是______。
2. 汽车电气系统主要由______、______、______、______、______、______和______组成。
3. 汽车电气系统中的发电机主要负责将______转换为______。
4. 汽车电气系统中的蓄电池是一种______，可以将______转换为______。
5. 汽车电气系统中的电动机主要负责将______转换为______。
四、简答题（每题2分，共10分）1. 简述汽车电气系统的组成部分。
2. 简述汽车电气系统中发电机的作用。
3. 简述汽车电气系统中蓄电池的作用。
4. 简述汽车电气系统中电动机的作用。
5. 简述汽车电气系统中传感器的作用。
五、应用题（每题2分，共10分）1. 一辆汽车的发电机在工作时，输出电压为12V，输出电流为100A，求该发电机的输出功率。
汽车整车电气系统认识题库
汽车整车电气系统认识说明：–在第一页写下你的全名。
–可能有一个或多个正确答案，或所有答案都正确。
至少有一个答案是正确的。
班级___________________姓名：___________________一、单选题1、蓄电池的作用以下说法不正确的是( )。
A、起动发动机时向起动机供电;B、起动发动机时向发电机供电;C、当发电机不工作时给用电设备供电;2、以下关于汽车发电机说法错误的是？( )A、整流器将交流电变成直流电B、电压调节器使输出电压稳定在规定的低压范围内C、汽车用发电机直接产生低压直流电D、汽车用发电机产生的是三相交流电3、图中，导线中间的字母表示( )。
A、颜色B、标称截面积4、捷达电路图11页中，ABCD分别表示( )电气部件。
A、蓄电池；发电机；起动机；点火开关B、蓄电池；起动机；发电机；点火开关C、起动机；发电机；点火开关；蓄电池D、起动机；发电机；蓄电池；点火开关5、电路图11页的T1a表示( )。
A、不知道在哪里的插接器B、蓄电池附近的单孔插接器C、蓄电池附近的多孔插接器6、捷达电路图17页的T3a/1是指( )。
A、仪表盘后的三孔插接器B、仪表盘后的三孔插接器的第一个位置的端子C、仪表盘后的三孔插接器的第三个位置的端子D、仪表盘后的单孔插接器7、捷达电路11页，蓄电池正极连接的Y/3,表示什么意思？( )。
A、该线连接到中央继电器盒的Y插接器的3孔B、该线连接到中央继电器盒的Y插接器的2孔C、该线连接到中央继电器盒的U插接器的28、在捷达电路图中，ws表示什么颜色？( )。
A、黑色B、棕色C、黄色D、白色9、捷达电路图翻到11页，地址码11的导线，方框里的149表示什么？( )。
A、表示该线与20页，地址码149，方框是11的导线相连接B、表示该线与20页，地址码170，方框是11的导线相连接10、汽车导线的线路规格表示的导线标准为 ( )。
A、截面积大小的标准B、绝缘层规则的标准C、载流量大小的标准D、电阻率大小的标准11、关于剥线,下列说法错误的是 ( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合测试一Array课程名称汽车车身电气系统考试学期得分
适用专业考试形式闭卷考试时间120分钟
一、名词解释。
（每题2分，共8分）
1．SRS
2．真空度
3．GPS
4．潜热
二、填空题。
（每空1分，共26分）
1.电动车窗玻璃升降器一般有、和三种形式。
2.永磁式雨刮电动机是通过改变来实现变速的。
3.风窗玻璃洗涤装置主要由储液罐、、输液管和组成。
4.汽车空调通风系统的通风方式有和两种。
5.安全气囊系统中保险传感器的作用是。
6.安全气囊组件由饰盖、、和组成。
7.GPS导航系统由、和组成。
8.汽车音响系统一般由、、和组成。
9.H型膨胀阀的4个接口分别接、、和。
10.汽车空调系统功能：、调节湿度、和。
三、判断题。
（每题1分，共20分）
（）1．汽车安全气囊系统中,每个气囊组件都安装有螺旋线束。
（）2．积累器（或气液分离器）安装在空调系统的低压侧。
（）3．汽车防盗电控单元ECU只具有控制功能，没有故障自诊断功能。
（）4．降低压力，可使制冷剂更容易蒸发。
（）5．当汽车空调制冷系统混入水分时，会出现间歇性制冷现象。
（）6．蒸发压力调节器的作用是防止膨胀阀结冰。
（）7．热力膨胀阀在制冷负荷减小时，自动增加制冷剂的流量。
（）8.每个电动后视镜的镜片后面都有四个电动机来实现后视镜的调整。
（）9.中控门锁中，门锁位置开关的作用是用来检测车门是否已经锁好。
（）10.电动车窗中的电动机为双向交流电动机。
（）11.当制冷系统出现堵塞时，低压表读数会偏低，高压表读数也会偏低。
（）12.使用电子检漏仪对制冷系统检漏时，仪器应该放在管路的上方。
（）13.若稳压器工作不良，电磁式的水温表将指示不准。
（）14.在对空调系统充注制冷剂时，可以从低压侧充注，也可以从高压侧充注；从高压侧充注时，应该将制冷罐倒立并运行发动机至规定转速。
（）15.在制冷系统抽真空时，只要系统的真空度达到了规定值，即可停止抽真空。
（）16.物质在状态发生变化时所吸收或放出的热量称为潜热。
（）17.在闭合角控制中，电源电压越高，闭合角应越大。
（）18.点火控制时，发动机转速越高，点火提前角应越小。
（）19.低压开关作用是当制冷系统高压管路压力过低时，切断压缩机电路。
（）20.火花塞积碳后，点火线圈次电压将显著下降。
四、单选题。
（每题1分，共10分）
1.中央门锁中，门锁执行机构有电磁线圈式和式。
A、直流电动机
B、交流电动机
C、ECU
D、SRS
2.电动刮水器电动机总成的减速机构一般为。
A、滚轮式
B、齿轮式
C、链轮式
D、蜗轮蜗杆式
3.每个电动后视镜的电动机采用电动机。
A、一只单向
B、一只双向
C、两只双向
D、三只双向
4.目前汽车上使用较多的刮水器是刮水器。
A、真空式
B、液动式
C、气动式
D、电动式
5.在空调工作中，如果低压表压力过高，高压表压力过低，说明。
A、压缩机有故障
B、膨胀阀有故障
C、蒸发器有故障
D、冷凝器有故障
6.外平衡膨胀阀，膜片下方的压力来自于。
A、蒸发器入口
B、蒸发器出口
C、压缩机出口
D、压缩机入口
7.如果压缩机电磁离合器不工作，可能原因是。
A、环境温度过高
B、膨胀阀结冰
C、制冷剂严重不足
D、制冷系统有空气
8.安全气囊前碰撞传感器的有效围是汽车正前方±。
A、25°角
B、30°角
C、35°角
D、40°角
9.加注制冷剂时，如果以气体方式加注。
A、只能从高压侧加入
B、只能从低压侧加入
C、既可以从高压侧加入，也可以从低压侧加入
D、以上都不正确
10.下列哪个不属于桑塔纳2000轿车空调系统的元件。
A、膨胀阀
B、储液干燥器
C、气液分离器
D、压缩机
五、问答题。
（共36分）
1．分析桑塔纳刮水器低速挡、高速挡、0挡自动复位、间歇挡、洗涤器电路。
（10分）
2.画出膨胀阀式制冷循环原理图，并标出管路中制冷济的压力、温度和状态。
（10分）
3．说明大众车系整车电路中，30，15，X，31线的含义。
（4分）
答：30：
15：
X：
31：
4．看图分析题。
（共12分）
下图为丰田花冠起动和点火系统电路。
（1）绘制出起动系统的控制电路。
（6分）（2）必须满足哪些条件，才能起动？（4分）
（3）说出点火系统的高压配电方式。
（2分）
综合测试一
（答案）
课程名称汽车车身电气系统考试学期得分
适用专业考试形式闭卷考试时间120分钟一、名词解释。
（每题2分，共8分）
1．汽车安全气囊系统。
2．比大气压力低的压力值。
3．全球卫星定位系统。
4．使物质温度变化的热量。
二、填空题。
（每空1分，共26分）
1. 交臂式绳轮式软轴式
2. 串联导体数
3. 洗涤泵喷嘴
4. 自然通风强制通风
5. 检测汽车碰撞时的减速度
6. 气囊气体发生器点火器
7. 地面控制部分空间部分用户部分
8. 天线或磁带、CD唱片收音机或播放机放大器扬声
器
9. 蒸发器入口蒸发器入口压缩机冷凝器
10.调节温度调节气流空气净化
三、判断题。
（每题1分，共20分）
1.（×）
2.（√）
3.（×）
4.（√）
5.（√）
6.（√）
7.（×）
8.（×）
9.（√）10.（×）
11.（√）12.（×）13.（×）14.（×）15.（×）
16.（√）17.（×）18.（×）19.（√）20.（√）
四、单选题。
（每题1分，共10分）
1. A
2. D
3. C
4. D
5. A 6． B 7． C 8． B 9． B 10． C
五、问答题。
（共36分）
1．答：刮水器开关为三掷五位开关。
0－复位停止挡；1－低速挡；2－高速挡；F－点动挡；J－间歇挡。
（1）低速挡电路：蓄电池＋、中间继电器J59触点、保险丝S11、刮水器开关53a、刮水器开关53、间歇继电器常闭触点、刮水电动机B1、刮水电动机B3、搭铁、蓄电池—。
（2）高速挡电路：蓄电池＋、中间继电器J59触点、保险丝S11、刮水器开关53a、刮水器开关53b、刮水电动机B2、刮水电动机B3、搭铁、蓄电池－。
（3）点动挡电路：与低速挡电路一样。
（4）间歇挡电路：接通了间歇刮水继电器的控制电路，间歇继电器投入工作，其触点不断开闭。
当常闭触点打开、常开触点闭合时，电路为蓄电池＋、中间继
电器J59触点、保险丝S11、间歇继电器常开触点、刮水电动机B1、刮水电动机B3、搭铁、蓄电池－。
（5）风窗玻璃洗涤：喷水＋刮水。
按下洗涤泵开关，接通洗涤泵电路喷水，同时也接通了间歇刮水继电器的控制电路进行间歇刮水。
（6）复位停止挡。
2. 答：满足题意的图如下所示。
3．30：常火线
15：点火开关接通的火线
X：点火开关接通后，由中间继电器接通的火线
31：搭铁线
4．（1）答：启动系统的控制电路如下所示。
.
（2）答：点火开关依次由IG位拨至ST位，防盗继电器工作正常、自动变速器空档启动开关处于P或N位、起动继电器工作正常，方能起动。
（3）答：该点火系统是采用单缸独立点火，即点火线圈式高压配电。
.。
