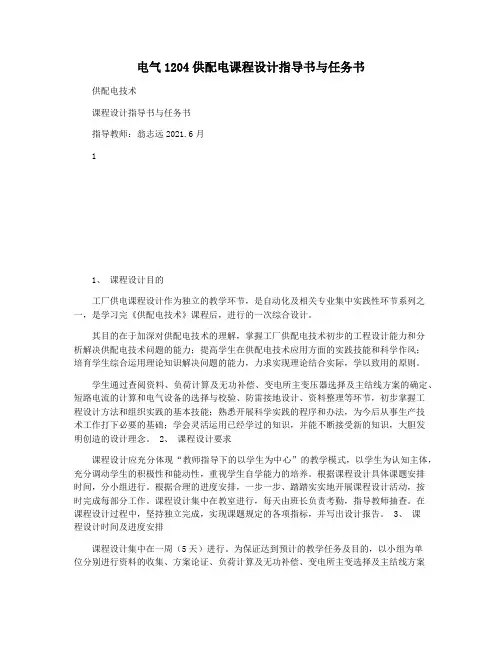

电气1204供配电课程设计指导书与任务书
电气1204供配电课程设计指导书与任务书供配电技术课程设计指导书与任务书指导教师：翁志远2021.6月11、课程设计目的工厂供电课程设计作为独立的教学环节，是自动化及相关专业集中实践性环节系列之一，是学习完《供配电技术》课程后，进行的一次综合设计。
其目的在于加深对供配电技术的理解，掌握工厂供配电技术初步的工程设计能力和分析解决供配电技术问题的能力；提高学生在供配电技术应用方面的实践技能和科学作风；培育学生综合运用理论知识解决问题的能力，力求实现理论结合实际，学以致用的原则。
学生通过查阅资料、负荷计算及无功补偿、变电所主变压器选择及主结线方案的确定、短路电流的计算和电气设备的选择与校验、防雷接地设计、资料整理等环节，初步掌握工程设计方法和组织实践的基本技能；熟悉开展科学实践的程序和办法，为今后从事生产技术工作打下必要的基础；学会灵活运用已经学过的知识，并能不断接受新的知识，大胆发明创造的设计理念。
2、课程设计要求课程设计应充分体现“教师指导下的以学生为中心”的教学模式，以学生为认知主体，充分调动学生的积极性和能动性，重视学生自学能力的培养。
根据课程设计具体课题安排时间，分小组进行。
根据合理的进度安排，一步一步、踏踏实实地开展课程设计活动，按时完成每部分工作。
课程设计集中在教室进行，每天由班长负责考勤，指导教师抽查。
在课程设计过程中，坚持独立完成，实现课题规定的各项指标，并写出设计报告。
3、课程设计时间及进度安排课程设计集中在一周（5天）进行。
为保证达到预计的教学任务及目的，以小组为单位分别进行资料的收集、方案论证、负荷计算及无功补偿、变电所主变选择及主结线方案的确定、短路电流的计算和电气设备的选择与校验、防雷接地设计。
具体进度及要求安排如下：时间内容布置课题，准备设计资料及熟悉课题方案论证、分析、讨论确定车间的计算负荷第2天确定车间变电所的变压器台数、容量及主结线方案及短路电流计算第3天高低压电气设备和导线的选择及防雷设计确定车间配电支干线、干线及配电箱的计算负荷选择导线的截面和型号绘制车间配电系统图及平面图 2第1天第4天第5天整理资料、写课程设计报告递交课程设计报告、总结 4、课程设计内容课程设计的主要内容有：负荷计算和无功功率补偿、变电所主变压器台数和容量的选择、变电配所位置的选择、变配电所主结线方案的设计、短路电流的计算、变电所一次设备的选择与校验、供电系统的过电流保护、二次回路接线的设计与安装、供配电线路的设计计算、防雷保护设计。
供配电系统的课程设计
供配电系统的课程设计一、课程目标知识目标：1. 学生能理解供配电系统的基础知识，包括电力系统的基本构成、电力传输和配电的基本原理。
2. 学生能够掌握供配电系统中常见的设备及其功能，如变压器、断路器、保护装置等。
3. 学生能够了解供配电系统的运行维护原则，以及与电力系统稳定性和经济性相关的重要参数。
技能目标：1. 学生能够运用所学知识，分析简单供配电系统的故障原因，并提出解决策略。
2. 学生能够设计基本的供配电系统图，并进行模拟计算，验证系统运行的合理性。
3. 学生通过案例学习和模拟操作，能够掌握供配电系统日常运行与维护的基本技能。
情感态度价值观目标：1. 学生通过学习供配电系统的复杂性，培养解决复杂工程问题的耐心和细致。
2. 学生能够在小组合作中发展团队协作能力，增强集体荣誉感和责任感。
3. 学生能够认识到供配电系统对国民经济和人民生活的重要性，激发对电力工程职业的兴趣和敬业精神。
本课程针对高年级工程技术类专业的学生，旨在通过理论教学与实践操作相结合，使学生不仅掌握供配电系统的基本知识，而且能够具备分析和解决实际问题的能力。
课程设计注重理论与实践的紧密结合，以培养学生的实际操作技能和工程素养为核心，旨在为社会培养出具有创新意识和实践能力的电力工程技术人才。
二、教学内容1. 供配电系统概述- 电力系统的基本构成与功能- 供配电系统的分类与运行特点2. 供配电系统设备- 变压器：原理、分类、运行特性- 断路器：原理、结构、操作过程- 保护装置：功能、分类、配置原则3. 供配电系统运行与维护- 系统运行原则与要求- 常见故障类型及处理方法- 系统维护策略与操作流程4. 供配电系统设计基础- 系统设计原则与步骤- 设备选型与参数计算- 系统模拟与优化5. 案例分析与实训操作- 典型供配电系统案例分析- 实训操作：系统图绘制、模拟计算、设备操作教学内容根据课程目标进行科学组织和系统安排，以教材为依据，结合实际工程案例，确保理论与实践相结合。
供配电系统》课程设计
供配电系统》课程设计一、教学目标本章节的《供配电系统》教学目标分为三个维度：知识目标、技能目标和情感态度价值观目标。
1.知识目标：学生需要掌握供配电系统的基本概念、组成部分、工作原理和运行维护方法。
具体包括：•了解供配电系统的基本概念和分类；•掌握供配电系统的组成部分，包括变电站、输电线路、配电网等；•理解供配电系统的工作原理和运行维护方法；•熟悉电力系统的基本参数和保护措施。
2.技能目标：学生需要具备分析和解决供配电系统问题的能力。
具体包括：•能够分析供配电系统的设计和运行问题；•能够运用相关知识对供配电系统进行优化和改造；•能够进行供配电系统的故障排查和维修。
3.情感态度价值观目标：培养学生的社会责任感和职业道德素养，使其认识到供配电系统在国民经济和社会发展中的重要性，树立正确的职业观念。
二、教学内容本章节的教学内容以教材《供配电系统》为基础，结合实际情况进行选择和。
教学大纲如下：1.供配电系统的基本概念和分类：介绍供配电系统的定义、分类及其特点；2.供配电系统的组成部分：讲解变电站、输电线路、配电网等组成部分的功能和作用；3.供配电系统的工作原理：阐述电力系统的运行原理、电压等级和供电方式；4.供配电系统的运行维护：介绍运行维护的基本要求、方法和技巧；5.电力系统的基本参数和保护措施：讲解电力系统的基本参数、保护装置及其作用。
三、教学方法为了提高教学效果，本章节采用多种教学方法相结合的方式：1.讲授法：通过讲解、阐述供配电系统的基本概念、原理和运行方式；2.讨论法：学生针对实际案例进行讨论，提高分析问题和解决问题的能力；3.案例分析法：分析典型的供配电系统案例，使学生更好地理解理论知识；4.实验法：安排实验室实践，让学生亲自动手操作，增强实际操作能力。
四、教学资源本章节的教学资源包括教材、参考书、多媒体资料和实验设备等：1.教材：《供配电系统》，作为主要教学资料，用于引导学生学习；2.参考书：选取相关的电力系统教材和论文，为学生提供拓展学习的资源；3.多媒体资料：制作PPT、视频等多媒体资料，形象直观地展示供配电系统的工作原理；4.实验设备：实验室中的供配电系统设备，用于学生实际操作和验证理论知识。
供配电技术指导书.doc
供配电技术指导书供配电及电气控制课程设计指导书题目车间照明设计院系机械与电子系专业班级11电气2班学号1106440233 学生姓名张帅指导老师时宗亮起止时间10121230 前言1.1 课程设计目的本次课程设计主要综合训练学生运用供配电技术、电气照明、建筑电气等专业知识，完成某生产车间电气照明初步设计，力求做到技术先进、经济合理、安全可靠。
培养学生独立思考、独立收集资料、独立设计的能力；培养分析、总结及撰写技术报告的能力。
1.2课程设计的预备知识熟悉供配电技术、高低压电器技术等课程的相关知识。
1.3 课程设计要求按课程设计指导书提供的课题，根据第下表给出的基本要求及参数独立完成设计，课程设计说明书应包括以下内容1）文中的要语言简练通顺，图表规范正确2）文中的图形和符号尽量采用IEE标准3）课程设计论文在4000字左右4）课程设计论文内容完整、字迹工整、图表整齐规范、数据详实5）课程设计论文应按学院的统一要求格式打印装订成册设计技术参数工作量工作计划某车间面积为５０２０Ｍ２，室空间高度５Ｍ，桌面高０.８Ｍ，墙面反射系数，顶棚反射系数，要求车间的照度标准为１００勒克斯。
供配电总体方案的确定电光源类型的选择照度计算灯具布置负荷计算电气设备及管线的选择绘制供配电系统图绘制照明平面布置图第一周周一收集资料。
周二供配电总体方案的确定周三电光源类型的选择周四照度计算、负荷计算周五电气设备的选择第二周周一导线及管线的选择周二设备清单周三绘制供配电系统图周四绘制照明平面布置图周五总结并撰写说明书。
第一章课程设计内容电气控制课程训练一、照明接线1、单灯接线2、两地控制一盏灯接线3、日光灯接线二、电度表接1、单相电能表常用接线2、三相电能表常用接线3、带电流互感器三相电能表常用接线三、电机接线1、电机出线2、电机同名端判定2、单向运转接线3、正反转达接线4、星三角降压启动四、PLC控制电机1、PLC控制电机正反转（1）写出PLC的输入输出（I/O）分配表输入（I）输出（O）编号名称编号名称X1 正转按钮SB1常开Y1 电动机正转控制KM1 X2 反转按钮SB21常开Y2 电动机反转控制KM1 X3 转停止按钮SB31常开（2）画出PLC的外部接线图（3）梯形图（4）指令表2、PLC 控制电机Y-Δ降压启动（1）写出PLC的输入输出（I/O）分配表输入（I）输出（O）编号名称编号名称X1 启动按钮SB1常开Y0 控制KM接触器X2 停止按钮SB21常开Y1 控制KMY接触器Y2 控制KMΔ接触器2画出PLC外部接线图3梯形图4指令表供配电技术课程设计任务书一、目的通过设计，系统地复习、巩固工厂供电的基本知识，提高设计计算能力和综合分析能力，为今后的工作奠定初步的基础。
2014供配电系统课设任务书、指导书
供配电系统课程设计任务书、指导书南京师范大学泰州学院电力工程学院二〇一四年十二月目录第一部分供配电系统课程设计任务书 (1)1. 设计任务课题1 (2)2. 设计任务课题2 (3)3. 设计任务课题3 (4)4 . 设计任务课题4 (5)第二部分课程设计指导书 (7)第三部分时间安排及提交成果 (9)第四部分参考资料 (9)一、目的要求通过设计巩固已学知识，培养分析和解决问题的能力，初步掌握低压泵站电气部分设计方法。
二、设计原始资料2.1．全站电气负荷瓜洲抽水站位于扬州市邗江区瓜洲镇古运河河口上。
该站南出长江，北入淮河，与套闸、排涝闸、节制闸等水工建筑物组成瓜洲水利枢纽工程。
该枢纽工程承担着扬州城区、淮河下游邵伯湖地区、沿江低洼地区和仪扬丘陵山区的防洪、灌溉、排涝、通航等任务，具备挡潮、引水、交通等多种功能。
该站可抽引江水为邵伯湖周边地区补给水源，同时承担邗江区瓜洲镇5万亩农田的排涝任务，还可抽排古运河的污水。
该站现安装800ZLB-125型轴流泵, 配套JS—12—10型95kW异步电机16台套，总装机容量1520kW，设计流量20 m3/s, 设计排涝扬程3.17m。
该站由瓜洲变电所直接供电，采用三拼高压电线，引入10kV电源。
泵站另设排水泵8 kW，电动葫芦3 kW，检修动力5 kW，平均功率因数0.8，平均效率0.85。
泵站照明3.5 kW，平均功率因数0.7。
系统最大运行短路容量200MV A, 最小运行短路容量180MV A。
泵站在计费计量点的功率因数不应低于0.9。
2.2．电气设备改造现状（1）电源与主变改造：泵站电源为10kV架空线，用地下电缆经穿墙套管进入户内高压开关柜。
5台10kV开关柜按序排列为：进线柜、计量柜、电压互感器柜、主变开关柜（2台）。
按泵站容量选用SCB9—1000/10干式变压器两台。
考虑到泵站其它动力电源来自瓜州闸区内400kV A变压器供电, 为防止该变压器或该系统设备故障时影响泵站闸门的启闭，从泵站主变0.4kV侧引出一路电源作为站用动力电源的备用电源。
供配电技术课程设计指导书2016-2
《供配电技术》课程设计指导书一、建筑变配电系统施工图设计步骤1、方案设计借助统计资料，详见设计手册，估算总负荷，比较各种高低压主接线方案，选择负荷设计规范和建筑物特点的主接线方案。
2、 搜集设计条件 与建筑、水、暖、电及甲方技术代表相互沟通，确定各专业及甲方需要的各种电气设备。
并且在平面图中详细标出设备名称、功率、负荷等级等。
3、 低压配电系统设计普通设备采用单电源一条线路配电，确定配电箱或者控制箱的安装位置并进行配电箱、控制箱和配电线路的编号。
消防负荷采用双电源配电，来自不同变压器的两条线路配电到消防设备安装地的双电源切换箱，切换箱再带配电箱或者控制箱。
确定切换箱、配电箱或者控制箱的安装位置并进行切换箱、配电箱或者控制箱及两条线路的编号。
所有箱子用电线、电缆或者母线连接至强电井，再汇集到变配电室低压母线。
从平面图中的端终端箱开始，对每个箱子、每条干线进行负荷计算，设备选型。
绘制配电箱系统图。
确定线路和箱子的安装、敷设方式等。
绘制出照明、动力施工平面图。
把各条干线连接到各变压器的低压母线，一般各变压器连接干线的总计算负荷要求基本相等。
设计出低压配电干线图。
2、 变配电室设计根据干线图中的设备进行总负荷计算。
根据建筑总负荷和和一、二级负荷的情况确定高低压主接线方案。
根据总负荷计算的结果确定变压器数量、单台容量、类型、绕组连接方式、接地方式、尺寸等。
电容补偿柜容量及数量的计算。
根据要求的功能确定高低压柜的型号、数量。
选择柜中主要设备，绘制出高低压主接线图。
进行变配电室平面布置。
配合低压柜出线回路的设计，调整低压配电方案，所有平面图中的设备要通过配电干线连接到图变配电室的低压母线上。
要反复计算、布置、调整。
低压柜数量多房间放不下，可将一些小电流的馈电线路合并，直到变配电室够用为止。
实在不行就让建筑专业增大面积。
3、 大型、重要设备的保护动作值的整定。
计算高压进线断路器到低压馈电回路断路器之间任意一点短路的短路电流计算。
《供配电技术》课程设计任务书、指导书
南京工业大学自动化与电气工程学院《供配电技术》课程设计任务书、指导书二零一三年六月二十日编制《供配电技术》课程设计任务书一、设计题目某工厂办公楼供配电系统设计。
二、工程概况本建设项目为南京市某工厂内办公楼建筑，该建筑由地面上11层、局部地下1层组成，建筑面积27464m2，建筑高度44.1m，属2类高层建筑。
该建筑地下1层为水泵房及备用设备房，地上1层为开敞式办公用房及部分设备用房（含变配电所），2层为内部食堂及部分办公用房，3～5层为开敞式办公用房，6～11层为办公及会议用房。
三、初始条件1、供电电源本工程供电电源为10KV高压电缆埋地引入，电源取自工厂总变配电所。
2、动力设备容量初始条件表1 各类动力设备容量、数量、安装位置续表13、照明设备容量初始条件（1）楼层一般照明配电箱容量表2 楼层一般照明配电箱容量、数量、安装位置注：本工程原则上每个楼层设置一个楼层一般照明总配电箱，如有需要，可在楼层总照明配电箱输出端后接二级照明配电箱（局部区域），各楼层一般照明配电箱编号为1AL（下级为1AL1、1AL2·）、2AL等，或1AL1（下级为1AL1-1、1AL1-2·）、1AL2等。
各楼层一般照明配电箱的容量按照负荷密度估算，依据该配电箱服务面积、单位面积负荷密度指标（含灯具照明、普通插座，负荷密度值参照PDF文档），估算出该配电箱的照明负荷容量。
（2）楼层应急照明配电箱容量表3 楼层应急照明配电箱容量、数量、安装位置注：根据国家相关规范规定，每个防火分区（本工程每个楼层为一独立防火分区）必须单独设置应急照明配电箱。
各楼层应急照明配电箱编号为1AE、2AE、3AE·等。
（3）其他属于照明负荷类的设备容量（配电箱容量）表4 其他属于照明负荷类设备（配电箱）容量、数量、安装位置四.设计内容1、低压配电干线系统设计含：干线配电方式、干线导体类型和截面选择、干线敷设路由及敷设方式等设计内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《供配电系统》课程设计指导书第一节概述供配电设计应包括负荷的分析计算、确定配电方案、选择高低压电气设备及成套设备、确定变压器的台数、容量及变电所主结线方案、进行短路计算对电气设备进行校验、考虑电气设备的布置方案，还可以包括继电保护、二次回路、防雷与接地以及电气照明设计内容。
一、供配电设计必须遵循的一般原则供配电设计必须遵循以下原则：1）必须遵循国家的有关法令、标准和规范，执行国家的有关方针、政策。
包括节约能源、节约有色金属等技术经济政策。
2）应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，设计中应采用符合国家现行有关标准的效率高、耗能低、性能先进的电气。
3）必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
4）应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，以近期为主，适当考虑扩建的可能性。
二、供配电设计的基本内容供配电设计主要包括变配电所设计、高压配电线路设计、低压配电线路设计和电气照明设计等。
（一）变配电所设计变配电所设计包括以下基本内容：1）负荷计算及无功功率补尝计算。
2）变配电所所址和型式的选择。
3）变电所主要电器台数、容量及类型的选择（配电所设计不含此项内容）。
4）变配电所主接线路的设计。
5）短路电流的计算。
6）变配电所一次设备的选择。
7）变配电所二次回路方案的选择及继电保护装置的选择与装定。
8）变配电所防雷保护和接地装置的设计。
9）编写设计说明书及主要设备材料单。
10）绘制变配电所主结线图、平面图和必要的剖面图、二次回路图及其他施工图。
（二）低压配电线路设计低压配电线路设计包括以下基本内容：1）低压配电线路系统方案的确定。
2）低压配电线路的负荷计算。
3）低压配电线路的导线和电缆的选择。
4）低压配电设备和保护设备的选择。
5）低压配电系统接地装置的设计。
6）低压配电线路敷设方式的设计。
7）编写设计说明书及主要设备材料清单。
8）绘制车间低压配电系统图、平面布线图及其施工图样。
在接到设计任务书后，首先应认真学习和消化设计任务书，明确设计的题目、任务和要求，搞清楚已给了哪些原始数据，尚缺哪些数据和资料需要自己收集，然后应考虑借阅一些有助于设计的图书资料，并草拟一个设计的大致进程安排。
在设计过程中，既要充分发挥自己的主观能动性，独立设计，又要很好地与指导教师配合，争取指导教师的指导，免走弯路。
第二节设计步骤一、收集原始资料在动手设计之前，应根据设计任务书的要求，收集用电设备的性质、特征、功率、布局、环境及气象条件；有关厂房的平面图及断面图；用电设备平面布置图；电源的电压、容量及可能提供的供电方式。
二、电力负荷的分析计算根据工艺设计提供的各厂房电力负荷清单，分析那些电力设备属一级负荷，那些属二级负荷，那些属三级负荷，然后按需要系数法分别计算出各厂房及全厂的计算负荷，在全厂平面图上画出各厂房的负荷图。
根据各厂房的负荷性质及平面布局，确定在那些地方设车间变电所及各变电所中的变压器台数。
然后根据确定的车间变电所布局，拟出各车间变电所供电范围，并计算各变电所的计算负荷。
1、车间变电所负荷计算示例工程上都采用列表来表示，以下是对两座厂房供电的变电所计算实例。
2.变压器的选择根据S=309 kV·A ，可选315 kV·A 。
查《供配电技术》附录表2并考虑到今30后发展的要求：选S9-400 kVA变压器一台。
3.低压补偿柜的选择拟采用无功功率自动补偿屏，装在变电所低压母线集中补偿。
从GCS低压抽屉式开关柜手册中选用总电容容量为116kvar电容屏型号：-34一台GCS1GCS型低压无功功率自动补偿屏有34、35两种方案，其中之34方案为主屏，35方案为辅屏。
34、35方案各有Ａ、Ｂ、Ｃ三种规格，其中Ａ规格采用10步控制，每步投入16kvar，共160kvar；Ｂ规格采用8步控制，每步投入16kvar，共128kvar；表1、车间变电所负荷计算表C规格采用6步控制，每步投入16kvar，共96kvar。
选择步骤：①根据控制步数要求，选择1台34方案主屏。
②根据所需无功补偿容量再补充1台或数台35方案辅屏。
具体可见GCS手册。
4.全厂负荷计算将各车间变电所的计算负荷，加上变压器损耗功率及高压负荷，总加后乘以参差系数再减去高压补偿功率，即得全厂计算负荷。
三、车间配电系统设计工厂大多数用电设备是380V的，掌握车间配电系统设计是非常重要和必要的。
车间配电的特点是用电设备台数多，设备搬动机会多；绝大多数采用绝缘导线为防止导线过热引起火灾，正确设置导线过电流保护是非常重要的。
车间配电系统设计应根据工艺设计所提供的设备平面布置图、拟出两种可行的车间配电系统方案进行比较后，确定一种方案。
车间配电设计应考虑的问题：1、车间变电所应靠近负荷中心2、车间电力线路的敷设方式如图①沿梁②跨梁③沿墙、沿柱④穿管明敷设⑤穿管埋地暗敷设沿梁、跨梁、沿墙、沿柱适用于干线敷设。
从分电箱到用电设备的支线一律采用图 1穿管埋地暗敷设。
离地3.5m以上的电力线路允许采用裸导线。
离地面3.5m以下的导线必须采用绝缘导线，离地面2m以下的导线必须加机械保护（穿钢管或硬塑料管）。
3.配电方式：（1）为减少电压波动引起的闪烁，照明线路应在车间动力总开关之前分出。
（2）离配电点比较近的，且功率比较大的少数用电设备可以用放射式供电。
（3）对于功率比较小、台数比较多的设备，宜于采用干线对分电箱供电，然后由分电箱对各用电设备配电。
（4）考虑分电箱供电范围时，注意支线的敷设不要跨过通道；通道另一侧的设备，应由另一侧的分电箱供电，不要采取这一侧的用电设备由另一侧的分电箱供电。
（5）吊车电源不要经过分电箱，应经单独的开关直接引自干线。
根据前这些原则及车间设备平面布置，即可拟出两种可行方案，进行技术经济比较后，确定一种方案。
4、导线截面的选择：车间导线截面的选择应由分电箱开始。
（1）首先选择分电箱中各路的熔体额定电流：因为决定分电箱的规格，不是各路的计算电流，而是各路的熔体额定电流，因为熔体额定电流大于各路计算电流，熔体额定电流应满应满足下列两式C FE N I I >.PK FE .N KI I >（2）根据已选出的各路熔体额定电流，并预留1~2路（将来增加用电设备时不要更换分电箱）去电气设备手册上，选择出线路数和熔断器电流相适应的分电箱。
（3）根据已选出的各路体额定电流及各路的计算电流及敷设方式、环境温度等，从电气设备手册上选 出相应的导线及电线管。
选熔断器、导线及电箱采用表4可以一目了然。
表2 ××号分电箱 型号××××(4)干线截面的选择:由于每只分电箱或每路干线所接的设备台数不多，所以干线的计算电流应按利用系数法计算，这样才能照顾到大容量设备对计算电流的影响。
选干线截面时，应留有余量，以备负荷的发展。
选择干线截面之前，应先选干线的过电流保护电器（熔断的或自动开关）因导线必须与保护配合。
干线导线由两部分组成，一部分是敷设在车间的明敷设部分，按明敷设选导线，另一部分是从配电屏引到干线这一部分，多数是穿管敷设，应按穿管导线选择。
四、低压配电屏的选择：(一)GCS 开关柜介绍，可参考《供电工程》第77页。
(二)低压开关柜的选择 1、低压进线柜的选择（1）台数的选择：有几台变压器就有几台低压进线柜（2）方案的选择：与低压进线方式有关，若封闭式母线高压进线，则选择01方案；若从侧面进线，则选择02方案；若用电缆从底下进线，则选择03方案；若有备用电源，则选择07或08方案。
（3）规格的选择：与变压器容量有关，可根据变压器容量算出低压侧的出线电流，如果算出来的低压侧的电流为1230A，则可选择E规格。
2.低压出线柜的选择(1)低压抽屉的选择与低压抽屉的出线电流有关，而出线电流就是前面计算的干线电流。
可根据出线电流的大小，对照ＧＣＳ开关柜选取抽屉。
低压出线的保护装置有三种:低压断路器,低压负荷开关,接触器.一般选用低压断路器,较为可靠且维护方便.1．计算短路电流：选定短路电流计算点，作等值电路图，计算各点短路电流，将各计算点的短路电流值填入表3中表3××厂短路电流计算值2.电器选择（1）电源开关馈电线路开关及高压电动机开关等都应该选用断路器。
（2）400KVA以下的电力变压器的高压开关，可以考虑采用隔离开关配合高压熔断器，户外可以采用跌开式熔断器，但是这时变压器低压侧须装能带负荷通断的总开关。
（3）400KVA以上电力变压器高压侧须装负荷开关配熔断器。
（4）对于要求自动切断的电力变压器，高压侧须装断路器。
（5）对一级负荷供电的配电所，可选用小车式开关柜，如KYN28型，断路器可互换使用，无重要负荷的变电所可采用固定式开关柜，如GG－1A（F）系列，但现在已基本被淘汰。
（6）高压开关柜的进出线，一般采电缆。
（7）选用的电器（断路器、隔离开关、负荷开关、熔断器、电流互感器等）应按表4校验。
表4 ××电器校验表电流互感器的动稳定按：2Kes I1N≥ish（3）热稳定按：(Kt Ie1)2t> It2t电力电缆要做短路热稳定校验。
六、变配电所平面布置设计：根据变电所应靠近负荷中心及进出线方便的原则，确定变电所的位置，然后根据环境条件确定变压器是放在户外还是室内。
变电所布置次尺寸关系到安全运行，必须遵守规程对各部位的尺寸要求，我国已编有变电所标准图集如《全国通用电气装置标准图集》D264，D265，D266等。
我们可以根据已选定的变压器功率及高低压两侧应装设的电器，配电屏数量等从标准图集中选出相适应的变电所结构图，作少量修改后加以采用，这样比较可靠、省工。
（1）配电室平面布置图如图4配电室的尺寸，要根据配电屏数量及操作走廊等来确定。
七、测量保护八、防雷凡是与架空线路相连的进出线，在入户处、变电所母线上都要装一组YW型避雷器。
九、接地按规定10KV配电装置的构架，变压器380V的中性点及外壳，以及380V电气设备的金属外壳等都需要接地，其接地电阻要求小于4Ω。
1．接地电阻的计算第三节 设计任务书一、通用机器厂供配电系统的电气设计 1、设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。
2、设计依据1） 通用机器厂厂区平面图如图5所示。
