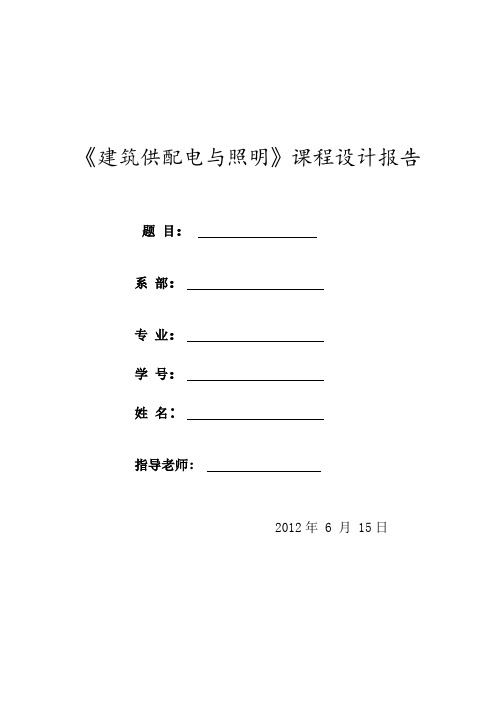

《建筑供配电与照明》课程设计报告题目：系部：专业：学号：姓名:指导老师：2012年 6 月 15日目录1. 任务设计目地 (3)2设计务的项目 (3)2.1设计任务题目 (3)2.2要求在一周时间独立完成下列工作量： (3)2.3设计要求 (3)2.4设计依据 (3)3. 设计依据 (4)4.小区的负荷计算 (4)4．1负荷等级 (5)4. 2负荷计算 (4)4.3照明灯的计算负荷确定如下 (5)4.4大楼变电所变压器低压侧的计算负荷 (5)5.变电所位置和形式的选择 (6)5.1变电所主变压器台数/容量及主线方案的选择 (5)6.短路电流计算 (7)7.一次设备的选择与校验....... . (11)8.大楼外照明设计 (12)9.配电系统设计 (12)10.防雷和接地装置的确定.................................... ..12`11.变压器接线图 (14)12.小区建筑平面 (14)13.大楼照明设计图 (15)14. 课程设计（论文）进程安排 (16)1、任务设计目地通过某小区大楼的电气设计，熟悉高层住宅电气设计的方法及步骤。
掌握根据建筑物用途的不同，合理选择电源、变压器、各种用电设备，能读懂各种电气图，了解防雷与接地。
2、设计任务的项目2.1设计任务题目某小区大楼供配电与照明设计。
设计任务2.2 要求在一周时间独立完成下列工作量：1）、设计说明书需包括：○1封面与目录。
○2前言及确定了赋值参数的设计任务书。
○3负荷计算和无功率补偿。
○4变电所位置和型式的选择。
○5变电所主变压器台数、容量及主接线方案的选择。
○6短路电流计算。
○7变电所一次设备的选择与校验。
○8大楼外照明设计。
○9防雷和接地装置的确定。
2）.设计图与表样○1变配电所主接线图。
○2主要设备及材料表。
2.3、设计要求根据本小区所能取得的电源及本小区用电负荷的实际情况，并适当考虑到小区负荷的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量，选择变电所主接线方案及高低压设备与进出线，建筑的外照明设计、确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。
2.4、设计依据1）、小区平面图与房屋建筑平面图如图2和图3所示。
2）、大楼负荷情况。
该楼高18层，设为2个单元，属于1梯2户型，户型为90平米两室两厅一厨一卫，单独设立水泵站。
低压动力设备均为三相，额定电压为380V。
照明及家用电器均为单相，额定电压为220V。
该楼的负荷统计资料如表1所示，楼住户每户需要系数取0.6、功率因素为0.5。
3）、供电电源情况。
按照小区与当地供电部门签订的供电协议规定，该小区可由附近一条10kV 的公用电源干线和另一个小区变电所取得工作电源。
该干线的走向和变电所位置参看小区总平面图。
该干线首端所装高压断路器的断流容量为500MV·A，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为1.5s。
3、设计依据1）、小区平面图与房屋建筑平面图如图2和图3所示。
2）、大楼负荷情况。
该楼高18层，设为2个单元，属于1梯2户型，户型为90平米两室两厅一厨一卫，单独设立水泵站。
低压动力设备均为三相，额定电压为380V。
照明及家用电器均为单相，额定电压为220V。
该楼的负荷统计资料如表1所示，楼住户每户需要系数取0.6、功率因素为0.5。
3）、供电电源情况。
按照小区与当地供电部门签订的供电协议规定，该小区可由附近一条10kV 的公用电源干线和另一个小区变电所取得工作电源。
该干线的走向和变电所位置参看小区总平面图。
该干线首端所装高压断路器的断流容量为500MV·A，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为1.5s。
4、小区的负荷计算4．1负荷等级根据《0民用建筑电气设计规》及《火灾报警与消防联动控制》的规定，普通高层住宅按二级负荷供电，19层及以上的住宅按一级负荷供电。
高层住宅言主要消防设备有消防水泵、消防控制室、消防电梯、防排烟设施、火灾自动报警及消防联动装置、火灾应急照明和电动防火门窗、卷帘、阀门等。
4.2负荷计算某小区大楼负荷计算表4.3 照明灯的计算负荷确定如下：)(1238.0383)(8var)(46.348.02.7tan )(2.740.145.02)1(30)1(302)1(302)1(30)1(30)1(30)1(30)1(30A U S I A KV Q P S k P Q KW KP P Ne =⨯==•=+==⨯=⨯==⨯==ϕ其余负荷计算过程相同（从此处略）4.4 大楼变电所变压器低压侧的计算负荷为（考虑到总的负荷的同时系数（K ∑=0.9））：73.055.35738.261cos )(55.35766.23838.261var)(66.23818.2659.0)(38.26142.2909.0)2(30)2(30)2(222)2(302)2(30)2((30)1(30)2(30)1(30)2(30===•=+=+==⨯=∑⨯∑==⨯=∑⨯∑=S P A KV Q P S k Q K Q KW P K P ϕ 欲将功率因数)2(cos ϕ从0.73提高到0.92，则低压侧所需的补偿容量为：var)(133)92.0cos tan 73.0cos (tan 38.261)tan (tan 11)2(30k P Q c =-⨯='-=--ϕϕ补偿后的计算负荷为：)(93.28166.10538.261var)(66.10513366.268))((38.26122)2(30)2(30)2(30230230)2(30A KV Q P S k Q Q Q KW P c ）（）（•=+='+'='=-=-='='与补偿前相同变压器损耗为：var)(92.1693.28106.006.0)(23.493.281015.0015.0)2(30)2(30k S Q KW S P T T =⨯='≈∆=⨯='≈∆大楼高压侧的计算负荷为：)(89.1610353.2923)(53.292)92.1666.105()23.438.261()()(1)1(30)1(30222)2(302)2(30)1(30A U S I A KV Q Q P P S N T T =⨯='='•=+++=∆+'+∆+'='大楼的补偿后的功率因数为：91.053.29223.438.261cos )1(30)1(30)1(=+='∆+'='S P P Tϕ满足（大于0.90）的要求。
5、变电所位置和形式的选择由于大楼有二级重要负荷，考虑到对供电可靠性的要求，采用两路进线，一路经10kV 公共电源电缆接入变电所，另一路引自邻近高压环网箱。
变电所的形式由用电负荷的状况和周围环境情况确定，根据《变电所位置和形式的选择规定》及GB50053－1994的规定，结合本大楼的实际情况，这里变电所采用单独设立方式。
5.1变电所主变压器台数、容量及主接线方案的选择1)、变电所主变压器台数的选择变压器台数应根据负荷特点和经济运行进行选择。
当符合下列条件之一时，宜装设两台及以上变压器：有大量一级或二级负荷；季节性负荷变化较大；集中负荷较大。
结合本大楼的情况，考虑到二级重要负荷的供电安全可靠，故选择两台主变压器。
2)、变电所主变压器容量选择每台变压器的容量N T S ⋅应同时满足以下两个条件：○1任一台变压器单独运行时，宜满足：30(0.6~0.7)N T S S ⋅=⋅○2任一台变压器单独运行时，应满足：30(110)N T S S ⋅+≥。
考虑到本大楼的实际情况，同时又考虑到未来5~10年的负荷发展，初步取N T S ⋅=500kV A ⋅ 。
考虑到安全性和可靠性的问题，确定变压器为SC3系列箱型干式变压器。
型号：SG ，其主要技术指如下表所示：3)、变电所主接线方案的选择方案Ⅰ：高、低压侧均采用单母线分段。
优点：用断路器把母线分段后，对 6、短路电流计算6.1、短路电流计算的目的及方法短路电流计算的目的是为了正确选择和校验电气设备，以及进行继电保护装置的整定计算。
本大楼住宅采用欧姆法计算。
6.2、短路电流计算○1本大楼的供电系统简图如下图所示。
短路计算电路图2求K-1点的三相短路电流和短路容量（N c U U %1051=）电力系统电抗为：)(22.05005.102211Ω===oc c S U X变压器 型号额定容量 /kV A ⋅ 额定 电压 /kV 联结 组型号损耗/kW空载 电流 0I % 短路 阻抗K U %高压 低压空载 负载 S9 31510.5 0.4 Dyn11 2.45 7.45 1.14电缆线路电抗为：)(047.059.008.002Ω=⨯==l X X 总电抗为：)(267.0047.022.0211Ω=+=+=∑X X X 三相短路电流周期分量的有效值为：)(73.22267.035.10311)3(1KA X U I c k =⨯=∑-三相次暂态短路电流及短路稳态电流为：)(73.22)3(1)3()3(KA I I I k ===''-∞三相短路冲击电流为：)(96.5773.2255.255.2)3()3(KA I i sh =⨯=''=三相短路容量为：)(37.41373.225.1033)3(11)3(1A MV I U S k c k •=⨯⨯==--○3求K-2点的三相短路电流和短路容量 电力系统的电抗：)(1032.05004.032221Ω⨯===-oc c S U X电缆线路电抗为：)(10948.0)5.104.0()47.059.0(66.03221202Ω⨯=⨯+⨯==-）（c c U U l X X 电力变压器电抗）（A MV A KV S N •=•=5.0500为：)(103.20315.04.01004323Ω⨯=⨯≈-X总电抗为：)(10568.21103.20948.032.0333212Ω⨯=⨯++=++=--∑）（X X X X三相短路电流周期分量的有效值为：)(81.1010568.2134.03322)3(2KA X U I c k =⨯⨯=-∑-三相次暂态短路电流及短路稳态电流为：)(81.10)3(2)3()3(KA I I I k ===''-∞三相短路冲击电流为：)(8904.1981.1084.184.1)3()3(KA I i sh =⨯=''=三相短路容量为：)(43728.781.104.033)3(22)3(2A MV I U S k c k •=⨯⨯==-- 重要用户可以从不同母线段引出两个回路，用两个电路供电；当一段母线故障时，分段断路器自动切除故障母线保证正常段母线不间断供电和不致使重要用户停电 。
