GE_1.5T磁共振操作指南定位线示例神经系统
不同地区的医院可根据自己 的特色选择上面的脉冲序列
2/ GE /
头颅 矢状位
首先选取横轴位图 像
2
1
在横轴位图像上划 矢状位定位线，调 准角度，与脑组织 中线平行
在冠状面上调整角 度,与大脑镰平行
在矢状面上调整角 度,使头显示正位
矢状位扫描常规采用T1WI
主要的目的是观察中线结构有无发 育异常、先天畸形。同时还可以从 多个角度观察脑组织的结构
不同地区的医院可根据自己 的特色选择上面的脉冲序列
10 / GE /
海马扫描
2 划定位线与海
马长轴垂直
1
1
海海马马常常规规扫扫描描序序列列包包括括
AAXXIIAALLTT22FFRRFFSSEE33mmmm AAXXIIAALLTT11FFLLAAIIRR33mmmm 00CCOORRTT22FFLLAAIIRR22mmmm CCOORRMMRRSSSSVV
2 定位以冠状面
不同地区的医院可根据自己
和矢状面图像双重 定位,矢状面上定位
的特色选择上面的脉冲序列
平行于前颅底,冠状
尽量左右对称
9/
GE /
海马扫描
1 冠状面扫描比
较特殊,应该垂直海
1
马长轴.
首先调整三平面定 位的矢状面图像找
1
到海马,见箭头
海马常规扫描序列包括
AXIAL T2 FRFSE 3mm AXIAL T1 FLAIR 3mm 0COR T2 FLAIR 2mm COR MRS SV
不同地区的医院可根据自己 的特色选择上面的脉冲序列
1 1
15 / GE /
不不同同地地区区的的医医院院可可根根据据自自己己 的的特特色色选选择择上上面面的的脉脉冲冲序序列列
《GE磁共振操作讲义》课件
《GE磁共振操作讲义》 PPT课件
介绍《GE磁共振操作讲义》PPT的内容，包括涵盖的内容和适用范围。
磁共振成像的基本原理
讲解磁共振成像的基本概念、物Байду номын сангаас原理和技术特点。
磁共振成像的准备工作
讲解磁共振成像前的准备工作，包括磁场校准、体征定位和扫描参数设置。
磁共振成像的常见扫描技术
介绍磁共振成像的常见扫描技术，包括T1加权、T2加权、PD加权和FLAIR等。
磁共振成像的临床应用
讲解磁共振成像在临床上的应用，包括神经科学、心血管科学和肿瘤学等领域。
磁共振成像的注意事项
讲解磁共振成像时需要注意的事项，包括禁忌症、安全保护和设备维护等方 面。
总结
对《GE磁共振操作讲义》PPT的内容进行总结，并给出未来发展方向和展望。
介绍《GE磁共振操作讲义》PPT的内容，包括涵盖的内容和适用范围。
磁共振成像的基本原理
讲解磁共振成像的基本概念、物Байду номын сангаас原理和技术特点。
磁共振成像的准备工作
讲解磁共振成像前的准备工作，包括磁场校准、体征定位和扫描参数设置。
磁共振成像的常见扫描技术
介绍磁共振成像的常见扫描技术，包括T1加权、T2加权、PD加权和FLAIR等。
磁共振成像的临床应用
讲解磁共振成像在临床上的应用，包括神经科学、心血管科学和肿瘤学等领域。
磁共振成像的注意事项
讲解磁共振成像时需要注意的事项，包括禁忌症、安全保护和设备维护等方 面。
总结
对《GE磁共振操作讲义》PPT的内容进行总结，并给出未来发展方向和展望。
GE_1.5T磁共振操作指南——图像浏览及后处理简介
远程主机名 远程主机IP地址
端口号
1 选中远程主机，点“update”进行设置
更新；或点“add”添加新的远程主机。
2 远程主机设置窗口。
10 / GE Title or job number /
6/5/2007
1 点击队列，在下拉菜单
中选择存档/传输/打印任 务
2 打开队列管理窗口，显
示执行存档/传输/打印任 务的序列的状态。
像调至左右观位
3 根据需要剪除外
部或内部组织结构
18 / GE Title or job number /
6/5/2007
2 拖拉
鼠标左键 勾勒出血 管边界
1 点A或P键将3D图
像调至前后观位
3 根据需要剪除外
部或内部组织结构
19 / GE Title or job number /
6/5/2007
7/ GE Title or job number /
6/5/2007
排序－－如：将检查按患者姓名字母顺序排序
8/ GE Title or job number /
6/5/2007
网络传输－－先选中远程 主机，点“OK”确认。
9/ GE Title or job number /
6/5/2007
6/5/2007
选择－－用下拉菜单选择“Select all Series”， 选中某一检查的所有序列；同样，也可以选中某 一序列中的所有图像
6/ GE Title or job number /
6/5/2007
删除－－选中检查/序列/图像，点“Remove exams/Series/images”可删除。
1 将MIP改
为HD MIP， 高分辨率最 大强度投影
成像选项（GE-MR培训资料）（可编辑）

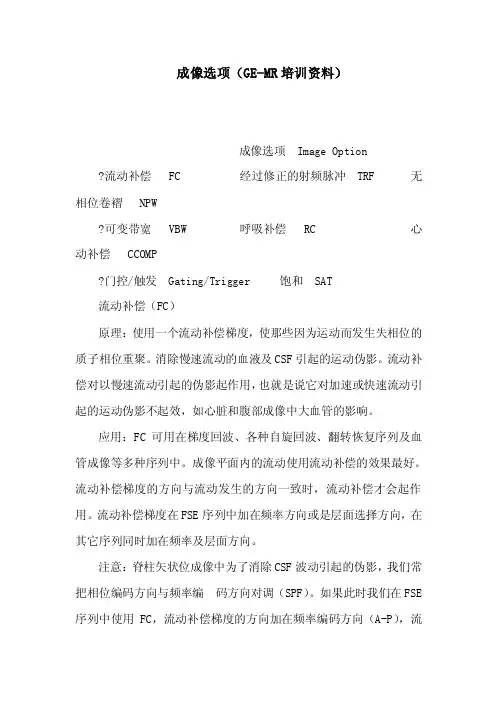

成像选项（GE-MR培训资料）成像选项 Image Option 流动补偿 FC 经过修正的射频脉冲 TRF 无相位卷褶 NPW可变带宽 VBW 呼吸补偿 RC 心动补偿 CCOMP门控/触发 Gating/Trigger 饱和 SAT流动补偿（FC）原理：使用一个流动补偿梯度，使那些因为运动而发生失相位的质子相位重聚。
消除慢速流动的血液及CSF引起的运动伪影。
流动补偿对以慢速流动引起的伪影起作用，也就是说它对加速或快速流动引起的运动伪影不起效，如心脏和腹部成像中大血管的影响。
应用：FC可用在梯度回波、各种自旋回波、翻转恢复序列及血管成像等多种序列中。
成像平面内的流动使用流动补偿的效果最好。
流动补偿梯度的方向与流动发生的方向一致时，流动补偿才会起作用。
流动补偿梯度在FSE序列中加在频率方向或是层面选择方向，在其它序列同时加在频率及层面方向。
注意：脊柱矢状位成像中为了消除CSF波动引起的伪影，我们常把相位编码方向与频率编码方向对调（SPF）。
如果此时我们在FSE 序列中使用FC，流动补偿梯度的方向加在频率编码方向（A-P），流动补偿梯度会在S-I方向上产生一种叫well 的伪影。
表现为在S-I 方向FOV两端的模糊伪影，或者信号的缺失。
FOV越大，这种well 伪影越明显。
它与主磁场的场强成反比，与流动补偿梯度场的场强成正比。
注意：流动补偿使CSF及Blood的信号有所增强。
建议：不要将FC用在T1加权像上。
因为一旦使用了FC，图像中血管会呈亮的高信号影，而我们已经习惯了T1 加权像上血管为暗的低信号影。
注意：使用FC会使最小TE值增加，SAR值也增加，这样会使扫描层数减少，FOV受限。
?多回波序列中，FC 只能用在双回波上；如果与POMP同时使用，FC只能用在第二个回波。
如果流动发生在成像平面，而血管的走行与频率编码方向成一定角度，那麽在黑的血管腔旁会出现亮的高信号的血管移位伪影。
经过修正的射频脉冲（Tailored RF）产生背景：FSE是由一串180度RF脉冲组成的，其回波是在发生T2弛豫过程中被采集的，因此K空间的每一行表现为不同的T2驰豫。
