UV-2600型紫外分光光度计操作指导书
UV-2600型紫外分光光度计操作指导书
点击图中［仪器参数］标签，可选择测定种类（吸收值、透射率、能量、反射率）以及
通带（狭逢）等条件。
点击主菜单上的
键，可分别开关图象面板（图中的左键） 、数据处理面板
（中）以及方法面板（右键） 。 数据处理面板
图象面板
①
②③④
⑤
方法面板
3.3.2 光谱测定 首先点击上图的②进行基线校正，然后点击③波长设置到
置”，显示“配置”窗口然后单击“维护”
选项卡。“光源状况”的“ W1”、“ D2”复
选框未被激活时，
A 处理：光源熄灯时，激活“ W1”、“D2”
的复选框。在 UVProbe 中单击“断开” ，
8
测光值异常。
波长等测定参数设置是否正 确？ 狭缝宽度是否合适？ 光源的使用时间收费超过使 用寿命？ 测定的样品是否正确？ 使用的吸收池是否合适？
50/60Hz
1.3 使用条件 操作温度： 15～ 35℃ 操作湿度： 30%～ 805%
2 仪器结构 仪器由 UV-2600 型紫外分光光度计和计算机组成。
3 操作步骤 3.1 开机
在使用前先确认仪器和计算机的工作电源， 检查仪器样品室应无遮挡光路的物品。 确认 后先开启计算机， 然后开启仪器电源。 待分光光度计外侧的指示灯显示绿色时， 启动电脑桌 面上的 UVPROBE 程序。
首先选择测定的方式，在主菜单上能发现右图
所示的各键，自左至右
分别为： ①报告生成器：用于制作各种格式的报告。 ②动力学测定方式：一般测定吸收值随时间的变化，通常用于酶反应随时间的变化。 ③光度测定（定量）方式：可进行多波长、单波长、峰高或峰面积定量。校准曲线可
使用多点、单点、 K 因子等方法。由于具有自定义方程的功能， DNA/ 蛋白质测定等以前需
uv-2600紫外分光光度计使用操作规程
岛津UV-2600型紫外分光光度计使用操作规程第 1 页共2页文件编码：KY-SOP-??-??-???-??开封制药（集团）有限公司实施日期：年月日1、目的：建立岛津UV-2600型紫外分光光度计使用操作规程，使操作标准化、规范化。
2、适用范围：????。
3、职责：????。
4、定义：无5、规程内容:5.1 操作方法5.1.1 准备工作5.1.1.1 电压正常后,打开计算机和岛津UV-2600型紫外分光光度计主机,双击桌面上的UVProbe图标,进入岛津UV-2600型紫外分光光度计工作站。
5.1.1.2 检查仪器光路未被阻挡,单击工作站主界面上的“连接”，连接计算机与岛津UV-2600 型紫外分光光度计主机,随即仪器进入自检状态;待仪器自检完毕,全部通过后,单击“确定”,完成仪器自检。
5.1.2 光谱扫描5.1.2.1 单击工具栏中的光谱图标，进入光谱扫描工作界面，单击方法图标，进入方法编辑栏,在此可设定扫描的有关参数:如扫描的起始波长、结束波长和狭缝宽度等；参数设定完成后，单击“确定”，退出方法编辑栏，返回光谱扫描工作界面。
5.1.2.2 将待测样品的空白溶剂放入吸收池中，单击“基线”，在弹出的对话框中，输入开始和结束的波长，点击“确定”，开始对检测基线进行校准。
5.1.2.3 完成基线校准后，将供试品溶液放入吸收池中，单击“开始”，对供试品进行光谱扫描。
5.1.2.4 样品扫描完成后，点击“激活”，调出单个光谱图；单击峰值检测图标，对样品的峰和谷的波长数进行峰值检测。
5.1.2.5 在峰值检测栏内，单击右键后点击“属性”，进入属性对话框，在其中可以设置峰的阈值、编号和描述等。
5.1.2.6 检测完成后，选择“文件”，打开“另存为”，保存数据。
起草人：审核人：批准人：职务：职务：职务：岛津UV-2600型紫外分光光度计使用操作规程第 2 页共2页文件编码：KY-SOP-08-00-659-02开封制药（集团）有限公司实施日期：年月日5.1.2.7 点击报告生成器图标，编辑报告模式，点击打印图标，打印报告。

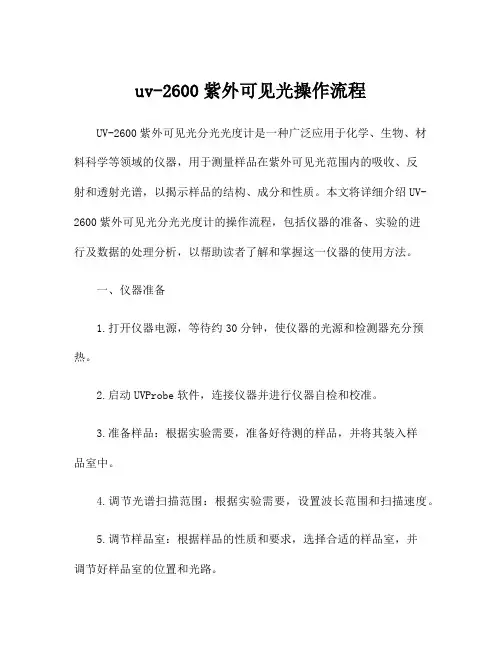

uv-2600紫外可见光操作流程
uv-2600紫外可见光操作流程UV-2600紫外可见光分光光度计是一种广泛应用于化学、生物、材料科学等领域的仪器，用于测量样品在紫外可见光范围内的吸收、反射和透射光谱，以揭示样品的结构、成分和性质。
本文将详细介绍UV-2600紫外可见光分光光度计的操作流程，包括仪器的准备、实验的进行及数据的处理分析，以帮助读者了解和掌握这一仪器的使用方法。
一、仪器准备1.打开仪器电源，等待约30分钟，使仪器的光源和检测器充分预热。
2.启动UVProbe软件，连接仪器并进行仪器自检和校准。
3.准备样品：根据实验需要，准备好待测的样品，并将其装入样品室中。
4.调节光谱扫描范围：根据实验需要，设置波长范围和扫描速度。
5.调节样品室：根据样品的性质和要求，选择合适的样品室，并调节好样品室的位置和光路。
二、实验操作1.校正基准：在进行实验之前，需要对仪器进行基准校正，确保仪器的测量结果的准确性和可靠性。
2.设置实验参数：根据实验需求，设置好光谱扫描的参数，包括起始波长、终止波长、扫描速度等。
3.测量样品光谱：将样品放入样品室中，开始测量样品的吸光光谱。
在测量过程中，注意避免样品室内的环境对测量结果的影响，保持实验环境的相对稳定。
4.记录数据：实时记录样品的吸光光谱数据，并保存测量结果。
5.多次重复测量：为了提高测量结果的准确性，可以对同一样品进行多次测量，并取平均值作为最终结果。
6.清洗样品室：每次测量结束后，及时清洗样品室，防止不同样品之间的相互污染。
三、数据处理分析1.数据平滑处理：对测得的光谱数据进行平滑处理，以减小噪声和提高数据的可读性。
2.数据校正：根据实验需要，对测得的数据进行校正，消除仪器本身的漂移和误差，确保数据的准确性。
3.峰值分析：对数据进行峰值分析，找出样品光谱中的吸收峰或透射峰，解释峰值所代表的化学成分和结构信息。
4.结果解读：根据实验结果，对样品的性质和特性进行分析和解读，得出结论。
以上便是UV-2600紫外可见光分光光度计的操作流程，通过合理的仪器准备、实验操作和数据处理分析，可以准确、快速地获得样品的光谱信息，为化学、生物、材料科学的研究提供重要的实验数据。

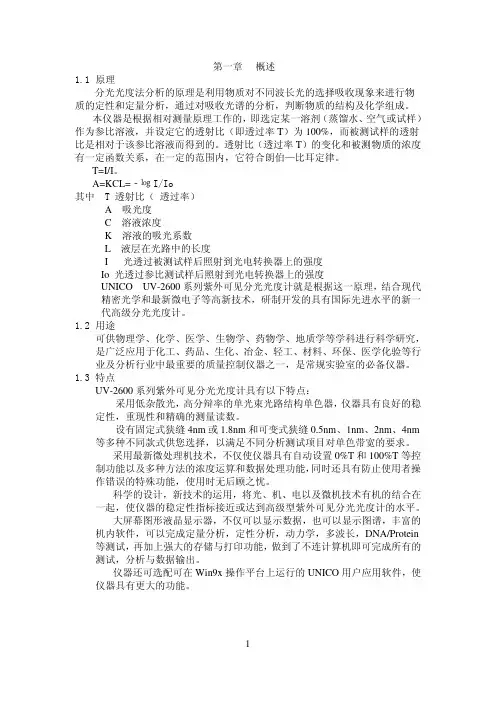

UV-2600 系列紫外可见分光光度计说明书
5
5,J,K,L,}
6
6,M,N,O,~
7
7,P,Q,R,S,
8
8,T,U,V,“
9
9,W,X,Y,Z
+/-/.
-,.,
2 .若输入的文件名与已存储的某个文件重名，屏幕最低行显示“文件重
名，你确认吗?否” 按【∧】键或【∨】键，屏幕最底行将显示“文
件重名，你确认吗?是”这时如果按【ENTER】确认，以前的同名
14.5kg
2.2 随机附件
开箱后，请仔细核对下列装箱单上的物件是否齐全：
装箱单
物件名
数量
分光光度计............................................................... 1
电源线...................................................................... 1
3.2 仪器上电
给仪器通上电（每次关电后，不要立即上电，应等待至少 10 秒时间），测试前 需让仪器至少预热 15 分钟。 注意:1. 上电后,仪器会自动自检并初始化.首先检查内存 (图 4), 按任意键可跳 过这一步，待初始化完成后，仪器将预热 15 分钟，（图 5），15 分钟到或按 【ESC/STOP】跳过到图 6，屏幕最底行会显示：重新校刻系统?否（图 6) ,选“是” 做系统校刻(图 7 推荐选是)，选 “否”跳过.,三声鸣叫，进入主显示界面（图 8)；
10
屏幕显示如图 19.接下来可作进一步的操作，若按【ESC/STOP】则回到主菜单. 注意: 若仪器没有安装自动样品架“样品架 #1”和 “Max E”将不显示。
图 18
UV-2600型紫外分光光度计操作指导书
UV-2600型紫外分光光度计操作指导书1概况1.1仪器概况：UV-2600型紫外分光光度计是由日本岛津（Shimadzu）生产制造，与功能强大的操作软件UVProbe结合，操作简单方便，且符合SH/T0181方法的测量精度要求。
1.2主要技术参数波长范围185nm～900nm（使用积分球附件ISR-2600Plus时220nm～1400nm）分辨率0.1nm波长准确性±0.3nm谱带范围0.1、0.2、0.5、1、2、5nm 测光方式双光束方式杂散光0.005%以下检测器光电倍增管R-928测光范围-5～5Abs 比色池1cm光源50W卤素灯、氘灯单色器切尼尔-特纳单色器主电压AC100V～240V 主频率50/60Hz1.3使用条件操作温度：15～35℃操作湿度：30%～805%2仪器结构仪器由UV-2600型紫外分光光度计和计算机组成。
3操作步骤3.1开机在使用前先确认仪器和计算机的工作电源，检查仪器样品室应无遮挡光路的物品。
确认后先开启计算机，然后开启仪器电源。
待分光光度计外侧的指示灯显示绿色时，启动电脑桌面上的UVPROBE程序。
首先从下拉式菜单的仪器项上追加需要的仪器，操作完毕如下图①所示，然后点击上图的连接键②，这样仪器与计算机连接（当然，中间的通讯电缆的连接、通讯口的指定等都是必须的，此处不再赘述）并开始下示的初始化面。
初始化大约需要5分钟左右，进行一系列的检查和初置，如一切顺利通过就可以开始测定。
3.2 测定首先选择测定的方式，在主菜单上能发现右图所示的各键，自左至右分别为：①报告生成器：用于制作各种格式的报告。
②动力学测定方式：一般测定吸收值随时间的变化，通常用于酶反应随时间的变化。
③光度测定（定量）方式：可进行多波长、单波长、峰高或峰面积定量。
校准曲线可使用多点、单点、K 因子等方法。
由于具有自定义方程的功能，DNA/蛋白质测定等以前需① ②① ②③④ ⑤ ⑥ ⑦⑧⑨ ⑩ ⑾ ⑿ ⒀ ⒁要特殊选购的软件才能进行的工作，使用UVPROBE可自编程序进行测定。
UV-2600型紫外分光光度计操作指导书
UV-2600型紫外分光光度计操作指导书1概况仪器概况：UV-2600型紫外分光光度计是由日本岛津（Shimadzu）生产制造，与功能强大的操作软件UVProbe结合，操作简单方便，且符合SH/T0181方法的测量精度要求。
主要技术参数光源50W卤素灯、氘灯单色器切尼尔-特纳单色器主电压AC100V～240V主频率50/60Hz使用条件操作温度：15～35℃操作湿度：30%～805%2仪器结构仪器由UV-2600型紫外分光光度计和计算机组成。
3操作步骤开机在使用前先确认仪器和计算机的工作电源，检查仪器样品室应无遮挡光路的物品。
确认后先开启计算机，然后开启仪器电源。
待分光光度计外侧的指示灯显示绿色时，启动电脑桌面上的UVPROBE程序。
首先从下拉式菜单的仪器项上追加需要的仪器，操作完毕如下图①所示，然后点击上图的连接键②，这样仪器与计算机连接（当然，中间的通讯电缆的连接、通讯口的指定等都是必须的，此处不再赘述）并开始下示的初始化面。
初始化大约需要5分钟左右，进行一系列的检查和初置，如一切顺利通过就可以开始测定。
测定首先选择测定的方式，在主菜单上能发现右图所示的各键，自左至右分别为：①报告生成器：用于制作各种格式的报告。
②动力学测定方式：一般测定吸收值随时间的变化，通常用于酶反应随时间的变化。
③光度测定（定量）方式：可进行多波长、单波长、峰高或峰面积定量。
校准曲线可使用多点、单点、K因子等方法。
由于具有自定义方程的功能，DNA/蛋白质测定等以前需要特殊选购的软件才能进行的工作，使用UVPROBE可自编程序进行测定。
④光谱测定方式：可进行紫外可见区的光谱测定。
光谱测定方式3.3.1参数的设定点击菜单栏上的键，即可出现如下图所示的选择测定条件的画面：在此对话框中可选择波长测定的范围、扫描的速度、采样间隔等条件。
点击图中［试样准备］标签，可输入重量、体积、稀释因子、光程长等信息。
点击图中［仪器参数］标签，可选择测定种类（吸收值、透射率、能量、反射率）以及通带（狭逢）等条件。
尤尼柯 UV-2600A 大屏幕显示单光束紫外可见分光光度计 使用手册说明书
UV-2600A大屏幕显示单光束紫外可见分光光度计
● 光度计基本测试模式（包括：吸光度，透过率和浓度测量）● 多波长测试
● 标准曲线定量分析（单波长法、等吸收点双波长法和三点法，一阶过零、不过零线性回归和二阶、三阶曲线拟合）● 可以升级增加光谱扫描，动力学测试，DNA/P r otein 测试等功能
分光光度计模式
主要功能
● 主机
● 标准1厘米比色皿架
● 1厘米标准石英比色皿
● 1厘米标注玻璃比色皿
● 使用说明书
● 防尘罩
标准配置
主要技术指标
可选配内置打印机
UV-2600A系列为大屏幕显示单光束紫外可见光分光光度计。
这一新产品联机电脑可做标准曲线、定量测试和DNA测试，高性能的产品将为您提供更精准的测试结果。
LCD液晶显示屏方便您更直观、更便捷的读取数据。
触摸按钮让操作变得更简单，数据输入更快速。
内置大容量内存，可存储多达200个测试模式。
最新光学系统的应用和高性能光学材料的使用使仪器获得了更低的杂散光和更高的稳定性。
该机型可以升级为大屏幕扫描型，可选配内置微型打印机，也可选配尤尼柯计算机应用软件，实现更强大的功能。
最小的尺寸和空间占用，更高的性价比,满足您对实验室的多种需求。
岛津UV-2600型紫外可见光光度计标准操作规程
1 目的建立岛津UV-2600型紫外可见光光度计标准操作规程。
2 范围适用于岛津UV-2600型紫外可见光光度计的操作。
3 责任分析人员负责本规程的实施。
4 内容4.1准备工作4.1.1打开计算机电源。
4.1.2打开紫外可见光光度计主机电源。
4.1.3双击桌面上的【UV Probe】图标，即可启动UV-2600的控制程序。
4.1.4单击【连接】，光度计开始自检，自检过程中切勿打开样品室。
自检完毕后单击【确认】进入检测界面。
4.2光度测量4.2.1方法建立（1）选择【工具栏】中的【光度测量】，点击菜单栏中的【M】键，弹出光度测量参数设置窗口。
（2）在【波长】窗口中【波长类型】选择【点】，在【波长（nm）】设置测量波长值，单击【加入】，使所设波长值添加于【条目】项中。
（3）【测量参数（样品】窗口中【数据获得】选择【仪器】，在【样品】中输入测定次数。
（4）在【校正曲线】窗口中【类型】选择【原始数据】。
（5）在【仪器参数】窗口中，【测量模式】选择【吸收值】，在【狭缝宽】选择狭缝宽度。
（6）单击【关闭】，进入光度测定界面。
4.2.2样品测试（1）空白校正样品池和参比池均盛以空白溶液，分别置于光路中，单击【自动调零】按钮，进行空白校正。
（2）在测试表格的【样品ID】项下输入供试品的名称，单击测试栏的任一项，【读取Unk】按钮被激活。
（3）将样品池盛以对照品或供试品溶液，单击【读取Unk】，分别对对照品或供试品进行测量。
4.2.3单击工具栏【打印】，选择打印模式，打印测量结果。
4.3定量测定4.3.1方法建立（1）选择【工具栏】中的【光度测量】项，点击菜单栏中的【M】键，弹出光度测量参数设置窗口。
在【波长】窗口中【波长类型】选择【点】，在【波长（nm）】设置测量波长值，单击【加入】，使所设波长值添加于【条目】项中。
（2）【测定参数（样品）】窗口中【数据获得】选择【仪器】，在【样品】中输入测定次数。
（3）【校正曲线】窗口中【类型】选择【多点】；在【定量法】选择【固定波长】；在【WL 1.】输入测量波长值；在【参数】选择【吸收值】；在【曲线次数】输入次数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UV-2600型紫外分光光度计操作指导书
1概况
仪器概况：
UV-2600型紫外分光光度计是由日本岛津（Shimadzu）生产制造，与功能强大的操作软件UVProbe结合，操作简单方便，且符合SH/T0181方法的测量精度要求。
主要技术参数
波长范围185nm～900nm
（使用积分球附件ISR-
2600Plus时220nm～1400nm）
分辨率
波长准确性±
谱带范围、、、1、2、5nm测光方式双光束方式
杂散光%以下检测器光电倍增管R-928
测光范围-5～5Abs比色池1cm
光源50W卤素灯、氘灯单色器切尼尔-特纳单色器
主电压AC100V～240V主频率50/60Hz
使用条件
操作温度：15～35℃
操作湿度：30%～805%
2仪器结构
仪器由UV-2600型紫外分光光度计和计算机组成。
3操作步骤
开机
在使用前先确认仪器和计算机的工作电源，检查仪器样品室应无遮挡光路的物品。
确认后先开启计算机，然后开启仪器电源。
待分光光度计外侧的指示灯显示绿色时，启动电脑桌面上的UVPROBE程序。
首先从下拉式菜单的仪器项上追加需要的仪器，操作完毕如下图①所示，然后点击上图
的连接键②，这样仪器与计算机连接（当然，中间的通讯电缆的连接、通讯口的指定等都是必须的，此处不再赘述）并开始下示的初始化面。
初始化大约需要5分钟左右，进行一系列的检查和初置，如一切顺利通过就可以开始测定。
测定
首先选择测定的方式，在主菜单上能发现右图所示的各键，自左至右
分别为：
①报告生成器：用于制作各种格式的报告。
① ②
① ② ③ ④
⑤ ⑥ ⑦ ⑧
⑨ ⑩ ⑾ ⑿ ⒀ ⒁
②动力学测定方式：一般测定吸收值随时间的变化，通常用于酶反应随时间的变化。
③光度测定（定量）方式：可进行多波长、单波长、峰高或峰面积定量。
校准曲线可
使用多点、单点、K因子等方法。
由于具有自定义方程的功能，DNA/蛋白质测定等以前需要特殊选购的软件才能进行的工作，使用UVPROBE可自编程序进行测定。
④光谱测定方式：可进行紫外可见区的光谱测定。
光谱测定方式
3.3.1参数的设定
点击菜单栏上的键，即可出现如下图所示的选择测定条件的画面：
在此对话框中可选择波长测定的范围、扫描的速度、采样间隔等条件。
点击图中［试样准备］标签，可输入重量、体积、稀释因子、光程长等信息。
点击图中［仪器参数］标签，可选择测定种类（吸收值、透射率、能量、反射率）以及通带（狭逢）等条件。
点击主菜单上的键，可分别开关图象面板（图中的左键）、数据处理面板（中）以及方法面板（右键）。
数据处理面板
图象面板
①②③④⑤
3.3.2 光谱测定
首先点击上图的②进行基线校正，然后点击③波长设置到500nm，再点击①自动调零。
为何要如此做原因非常简单，由于一般的分光光度计的能量在500nm左右最强，在此自动调零可得到最正确的基线。
通常上述操作在开机后进行一次就足够了。
此后，设置样品点击④键即可开始测定。
光度测定方式
3.4.1 参数的设定
点击菜单栏中的键，出现下图：
测定的方式
选择测定波长的
列名
选择和登录波长
此处显示的波长类型是“点”表示测定高度，如果选择的是范围，则需输入起始和结束波长，并可选择最大、最小、峰、谷或面积等作为定量的依据。
无论如何选择，波长都是必须的，并要加入以后才有效。
在某单栏上有右列各键，点击以后分别出现标准表（最左）、样品表（左2）、
工作曲线图（右2）和样品图（最右）。
3.4.2 定量测定
首先如前所述，选择了点及波长，然后在方法中选择校准，在此决定用工作曲线法定量，并选择多点、单点或K 因子法等。
进行定量测定也需要基线校正和自动调零，方法如前面所述。
此后，样品室内逐个放入标准，点击上图下方的读数键即可。
注意，无论是测定标准或未知样品，必须输入名称才有效。
标准测定完毕，工作曲线自动显示。
接下去就可测定未知样品的浓度了。
有时不测定浓度，只测定某些波长的读数，则在校准方法中选择“原始数据”，在登录时选择若干需要的波长，即可测定各波长的读数。
使用SH/T0181方法标准进行光谱测定时，点击③设置波长到，再放入两只均装有光谱纯异辛烷的比色皿，点击①自动调零，最后，将外面一只比色皿中装入需要测定的样品，点击④键读数，即可测得在该波长处的样品的吸光度值。
在工作曲线图象上点击鼠标右键，选择属性，可从该图象上得到许多有用的信息，见下图：
只需在这些显示的项目中做标记，相应的信息即出现在工作曲线图象的左下方。
见下图的划圈部分：
样品表 样品图
所谓K因子法实际上可称为已知工作曲线法（而且不局限于直线），即工作曲线回归方程的系数和次数已知，故而只要输入这些系数以及工作曲线的次数。
这一方法对工作曲线较为稳定的日常分析非常有效。
设置方法见下图：
动力学分析
在菜单栏中点击方法键，得到如下图象：
此处的计时方式选择的是“自动”，时间总量中需手动设置测定的时间。
由于是自动计时方式，所以采样步长（图中为时间周期）和读数次数将根据时间总量自动设置。
此外可设置波长以及活度计算的开始和结束时间。
设置大短的活度范围会出现错误信息。
相反，如果计时方式选择的是手动的话，则可输入时间周期和读取次数，而时间总量（测定时间）会根据输入的时间周期和读取次数自动计算得到。
活度范围用于酶反应随时间的变化，如果单纯进行时间扫描的话，则可不考虑活度范围。
测定的波长栏内可选择单波长或双波长（波长l-波长2或波长l/波长2）两种方法。
选择后输入相应的波长。
主菜单中有如右各键，自主到右分别是时间扫描图象、数据处理面板、测定参数面板和酶活度图象。
点击各键屏幕出现相应的板块。
下图中表示已经测定得到数据的显示情况。
4 定期维护检查表
检查维护项目每天1年2年3年
检查样品室○
检查外观○
确认光源点灯时间○
5常见故障及排除
6附加说明
本操作指导书参照岛津UV-2600型紫外分光光度计产品使用说明书和UV Probe 中文说明书编制而成。
本仪器适用于SH/T0181试验方法。
本操作说明由二站徐樱萍起草。
