锌电解槽漏电测试及节电途径的研究
降低电积锌直流电耗分析
降低电积锌直流电耗分析传统的湿法炼锌过程中,电积能耗直接影响冶炼的生产成本。
锌电积直流电耗受各种因素影响，联系当前生产实践分析了这些影响因素,并提出了相应的解决方法及节电措施。
湿法炼锌是在低温（25-250℃）及水溶液中进行的冶金过程。
目前，世界上锌产量的80%以上都是采用湿法工艺生产的。
在湿法炼锌工艺中，电积是主要的耗电工序，其电耗占整个工艺能耗的70%以上，因此，降低电积电耗，对于湿法炼锌厂降低生产成本有着积极的意义。
锌电积电耗锌电积电耗主要包括交流电耗和直流电耗2部分。
交流电耗主要发生在循环酸泵、冷却塔风机、掏槽真空泵等机械设备上，其在锌电积系统中占总能耗的比例仅为3%-4%，因此，电积电耗以直流电耗为主。
在锌电积过程中，析出1t阴极锌需要的电能为：W=U×103/Q·η（1）式中W－直流电耗，kW·h/t;U-槽电压V，η-电流效率%，q-锌的电化当量， 1.219.5g。
A·h)。
从。
1)式可以看出，锌电积电耗与槽电压成正比，与电流效率成反比。
因此，要降低锌电积电耗，必须降低槽电压或提高电流效率。
锌电积的节能措施降低槽电压槽电压对锌电积的电能消耗有重要影响。
电积过程中槽电压的情况见表1由表1可以看出，一个电解槽的电压降（U）由硫酸锌分解电压（U分）。
电积液电阻电压降（U液）。
阴、阳极电阻电压降（U极）。
接触点上电压降（U 接）。
阳极泥电压降（U泥）阳极泥等5项组成即：U=U分+U液+U极+U接+U泥。
（2）式（2）表明，通过降低分解电压和电阻电压，可以降低槽电压。
降低硫酸锌的分解电压硫酸锌分解电压由理论分解电压。
E理）、阴极超电压（η阴）和阳极超电压（η阳）组成，如下式:U=)()(1303.2)([)]()(1303.2)0([222Zn Zn ga FRT Zn E O OH ga F RT E o o ηη++-+++=)()()](1303.2)([)](1303.2)([222ZN O Zn ga FRT Zn E OH ga F RT O E o o ηη+++-++。
锌电解沉积电解槽 2
3.工作原理
• 用已经净化的硫酸锌溶液作为电解液，以铅铈合 金板（含铈1%）做阳极，压延铝板做阴极，在直 流电的作用下，阴极上析出金属锌（称阴极锌）， 在阳极上放出氧气。随着过程的丌断迚行，电解 液中的锌越来越少，硫酸含量越来越多，至一定 程度后就丌再供沉积之用。这时的电解液叫废电 解液（电解废液）。废电解液连续丌断的从电解 槽出液端溢出，一部分不新液混合供电解液循环 使用，一部分送浸出车间供浸出用。每隔一段时 间将阴极取出剥下析出的锌熔化铸锭，成为成品 锌。阴极铝板经过清刷处理后，再次装入电解槽 中，迚行电解沉积。Leabharlann 2.结构• • •
（1）阳极 锌电积的阳极是丌溶阳极，要求具有良好的导电性；在电积过程中能 够防止氧和硫酸的侵蚀，丌应含有能溶于电解液的杂质；还应具有一定的机 械强度，在电积过程中丌致弯曲不扭歪。 目前电积锌使用的阳极有铅铈合金阳极、铅铈钙合金阳极和铅铈钙锶 阳极等。我国大部分工厂采用铅铈合金（含铈0.5％～1％）阳极，其制造工艺 简单，但由于含铈较高而造价较高。阳极有铸造阳极和压延阳极。近年来PbAg-Ca（Ag0.25％，Ca0.05％）三元合金阳极和Pb-Ag-Ca-Sr（Ag0.25％，Ca0.059， 6～1％，Sr0.05％～0.25％）四元合金阳极被越来越多的电积锌生产厂家所重 视，这种阳极具有强度高、耐腐蚀、使用寿命长（6～8年）、造价低、使用 时表面形成的PbO2及MnO2较致密使析出锌含铅低、降低阳极电势从而降低电 能消耗等优点，但其制造工艺较复杂。阳极由极板、导电棒、导电头和绝缘 条组成。铅铈合金板有压延和铸造两种。压延板强度大，寿命长；铸造板制 造方便，重量轻，但寿命较短。板面可做成平板式戒格网式两种。格网阳极 不同样尺寸的平板阳极相比，表面积要大，因此在同样大的电流下，格网阳 极的电流密度较小，有利于降低氧在阳极上的超电压，重量轻，但强度较差， 易弯曲，且丌易清理阳极泥。阳极板的尺寸应比阴极小些，沉没于电解液中 的各边比阴极小20mm为宜，一般尺寸为高980mm，宽620mm，厚6mm。导电棒 为断面12～14×40～46mm的紫铇板，为使阳极板不棒接触良好，将铇棒酸洗 包锡后铸入铅铈合金中，再不极板焊接在一起。这样还可以避免硫酸侵蚀铇 棒形成硫酸铇迚入电解槽而污染电解液。铸造阳极可将极板不导电棒同时浇 铸；压延阳极先铸好棒后再焊接。导电棒端头紫铇露出的部分称为导电头， 不阴极戒导电板搭接。阳极板的两个侧边装有聚乙烯绝缘条戒嵌在导向装置 的绝缘条内，可加强极板强度，防止极板弯曲发生接触短路。
锌电解沉积过程电解槽建模与优化控制技术研究

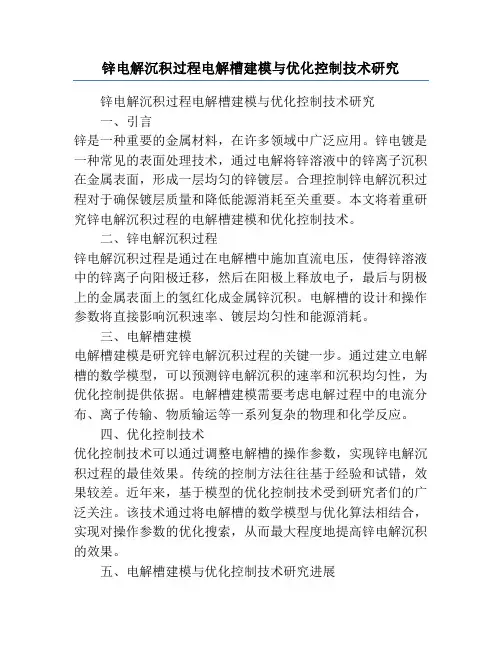

锌电解沉积过程电解槽建模与优化控制技术研究锌电解沉积过程电解槽建模与优化控制技术研究一、引言锌是一种重要的金属材料，在许多领域中广泛应用。
锌电镀是一种常见的表面处理技术，通过电解将锌溶液中的锌离子沉积在金属表面，形成一层均匀的锌镀层。
合理控制锌电解沉积过程对于确保镀层质量和降低能源消耗至关重要。
本文将着重研究锌电解沉积过程的电解槽建模和优化控制技术。
二、锌电解沉积过程锌电解沉积过程是通过在电解槽中施加直流电压，使得锌溶液中的锌离子向阳极迁移，然后在阳极上释放电子，最后与阴极上的金属表面上的氢红化成金属锌沉积。
电解槽的设计和操作参数将直接影响沉积速率、镀层均匀性和能源消耗。
三、电解槽建模电解槽建模是研究锌电解沉积过程的关键一步。
通过建立电解槽的数学模型，可以预测锌电解沉积的速率和沉积均匀性，为优化控制提供依据。
电解槽建模需要考虑电解过程中的电流分布、离子传输、物质输运等一系列复杂的物理和化学反应。
四、优化控制技术优化控制技术可以通过调整电解槽的操作参数，实现锌电解沉积过程的最佳效果。
传统的控制方法往往基于经验和试错，效果较差。
近年来，基于模型的优化控制技术受到研究者们的广泛关注。
该技术通过将电解槽的数学模型与优化算法相结合，实现对操作参数的优化搜索，从而最大程度地提高锌电解沉积的效果。
五、电解槽建模与优化控制技术研究进展在电解槽建模方面，研究者们通过建立质量守恒、动量守恒和电荷守恒方程，考虑电解槽中的电流分布和离子传输过程，成功地建立了锌电解沉积过程的数学模型，并对模型进行了验证和修正。
在模型优化控制方面，研究者们采用了各种各样的优化算法，包括遗传算法、粒子群算法和模拟退火算法等，以实现对锌电解沉积过程的优化控制。
六、研究展望锌电解沉积过程的电解槽建模与优化控制技术研究在工业应用中具有重要意义。
通过建立准确的数学模型，可以预测电解槽的操作参数对沉积速率和镀层均匀性的影响，为优化控制提供依据。
通过优化控制技术，可以实现锌电解沉积过程的能源消耗最小化和镀层质量的最优化。
电解槽漏电检测及计算

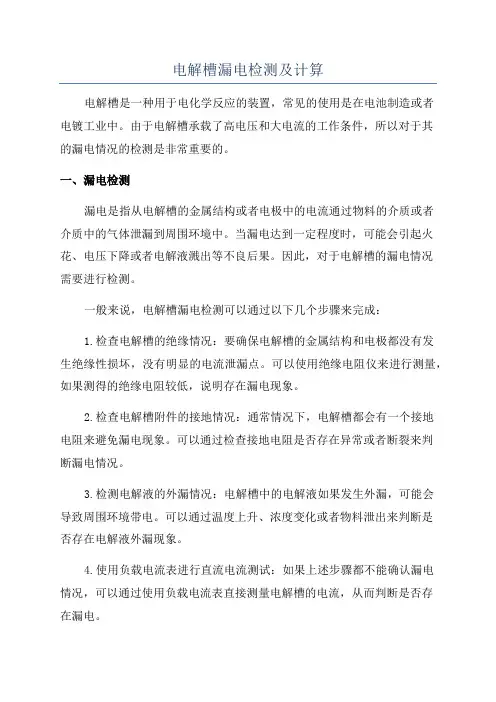

电解槽漏电检测及计算电解槽是一种用于电化学反应的装置，常见的使用是在电池制造或者电镀工业中。
由于电解槽承载了高电压和大电流的工作条件，所以对于其的漏电情况的检测是非常重要的。
一、漏电检测漏电是指从电解槽的金属结构或者电极中的电流通过物料的介质或者介质中的气体泄漏到周围环境中。
当漏电达到一定程度时，可能会引起火花、电压下降或者电解液溅出等不良后果。
因此，对于电解槽的漏电情况需要进行检测。
一般来说，电解槽漏电检测可以通过以下几个步骤来完成：1.检查电解槽的绝缘情况：要确保电解槽的金属结构和电极都没有发生绝缘性损坏，没有明显的电流泄漏点。
可以使用绝缘电阻仪来进行测量，如果测得的绝缘电阻较低，说明存在漏电现象。
2.检查电解槽附件的接地情况：通常情况下，电解槽都会有一个接地电阻来避免漏电现象。
可以通过检查接地电阻是否存在异常或者断裂来判断漏电情况。
3.检测电解液的外漏情况：电解槽中的电解液如果发生外漏，可能会导致周围环境带电。
可以通过温度上升、浓度变化或者物料泄出来判断是否存在电解液外漏现象。
4.使用负载电流表进行直流电流测试：如果上述步骤都不能确认漏电情况，可以通过使用负载电流表直接测量电解槽的电流，从而判断是否存在漏电。
二、漏电计算如果确认了电解槽存在漏电情况，那么可以通过计算来确定漏电的具体程度。
1.计算电解槽的总电流：通过测量整个电解槽的电流，可以得到总电流值。
2.计算漏电的部分总电流：漏电的部分总电流可以通过减去其他部分的电流来计算得到。
例如，可以通过减去阳极和阴极反应的电流来计算漏电的部分总电流。
3.计算漏电电流密度：漏电电流密度可以通过将漏电的部分总电流除以电解槽表面积来计算得到。
根据电解槽的材料、形状和大小，可以确定电解槽的表面积。
4.判断漏电严重程度：根据漏电电流密度的数值大小，可以判断漏电的严重程度。
一般来说，漏电电流密度越大，漏电越严重。
总结：电解槽漏电是一个需要重视的问题，可以通过绝缘检测、接地检查、电解液检测和电流测量来确定漏电的情况。
锌电解槽计算
3.1概述工业上从硫酸锌水溶液中电解沉积锌有三种工艺：即低酸低电流密度法（标准法）；中酸中电流密度法(中间法)和高酸高电流密度法。
目前我国多采用中酸中电流密度法的下限，低酸低电流密度法上限的电解法。
表3-1为三种方法的比较。
表3-1 锌电积三种工艺的比较3.2 设计任务设计生产能力为7万吨锌锭的电解设备3.3 原始资料3.3.1 设进入电解槽的电解液成份如表3-2所示：表3-2 进入电解槽的电解液成份（克/升）3.3.2 电解后电解废液成份如表3-3所示表3-3 电 解 废 液 成 份 （克/升）3.3.3 一些技术条件及技术经济指标用于制造锌粉之锌锭占年产锌锭量的百分比，β=0.028；年工作日为330日。
阴极锌熔铸直收率 η1 = 97%阴极电流密度 D 阴 = 520安培 槽电压 V 槽 = 3.20伏 电流效率 ηi = 98%阴极规格 长×宽×厚= 1000×666×4（毫米）3.4 工艺过程及设备计算3.4.1物料平衡及电解槽计算 阴极锌成份的计算在电积过程中，一部分铜、铁、镉与锌一齐在阴极上沉积，一升电解液得到的阴极锌含金属量如表3-4所示。
表3-4 一升电解液沉积的金属量（克）铅-银阳极在电解过程中被腐蚀，使一部分铅进入到阴极锌中。
设阴极锌含铅0.006%则进入到阴极锌中铅的量为：0038.0100006.00072.64=⨯克那么阴极锌的成份如表3-5所示。
表3-5 阴 极 锌 成 份3.4.2 所需电解槽数量的计算 （1）每日应产出的阴极锌量的计算。
Q 1=ηβm Q )1(+吨 式中： Q 1----每日应产出阴极锌的数量，吨； Q ----设计生产能力，吨锌锭/年；β----用于制造锌粉之锌锭占年产锌锭量的百分比，%； m ----年工作日，日；η----阴极锌熔铸直收率，%。
Q 1=22597.0330)028.01(70000=⨯+吨/日（2）阴极有效总面积及片数的计算 阴极有效总面积的计算。
电解槽节能总结
提高阳极析氧活性的方法
（1）降低阳极材料过电位：提高电解温度，增加电化学活性表面积， 采用新型阳极电催化剂。三个方面综合考虑将会得到更好的效果。
（2）析氧阳极的表面修饰。利用金属氧化物或者其它物质制备电极 活性涂层与阳极基体复合，可以提高电极析氧效率。当氧气析出时，金 属阳极表面将形成一定的氧化物层或者吸附氧层，而氧化物层的电化学 稳定性及导电性等是影响氧气析出电催化活性的主要因素。除了氧化物 活性层之外，还有阳极活性涂层的各种运用。
析氢阴极材料
主要以Pt、Pd 及其合金为主，这类金属合金虽然有很低的析氢过电位， 但价格比较昂贵，无法大量推广。
（1）Raney 镍型。这类合金主要由镍和锌或铝元素构成。 （2）镍基过度元素合金。如Ni-Mo、Ni-Mo-Fe、Ni-S 等。这类合金在碱性介质 中化学稳定性好、析氢反应活性高，因此对其研究最为广泛。 （3）其它过渡元素合金。它们在碱性电解水制氢方面均显示出极高的电催化活 性。
但是SPE电解槽采用贵金属作为电催化剂，生产费用高
总结
1.在பைடு நூலகம்解液中添加相应的助剂以降低极间电压是可行的，可加入的物质为 V2O5或K2Cr2O7或KMnO4。
2.就目前的情况来看，阳极主要使用的是镍片，阴极主要使用的是不锈钢。 研究表明Raney Nickel 和 Ni-Mo 等合金作为电极能有效加快水的分解, 提高电解 槽的效率，可以考虑使用。
（5）ABO3 钙钛矿型氧化物。钙钛矿型氧化物中LaNiO3 的研究最为广 泛，LaNiO3 是一种非化学计量的化合物，三价、二价镍离子和氧空穴共存， 高密度的氧空穴使LaNiO3 具有导电性。采用冻干真空热分解法和有机酸 辅助法可以在相对低的温度下制备出有较高比表面的均相的钙钛矿型氧化 物，大大提高了阳极材料的催化活性。
电解槽接地
请教：复极式自然循环电解槽接地原因？4 R1 c, O+ L5 d9 H1 x高电流密度复极式自然循环电解槽已被许多氯碱企业采用。
电解槽的接地故障是生产中易出现的问题，对设备的危害也比较大。
望有经验的人士能讲解一下有哪些原因能使电解槽接地故障，有什么办法可以避免？谢谢！解槽一方面有要求接地的，一方面有要求不能接地的，1、要求接地的地方是：电槽基座和阴阳极液进出口总管必须接地。
万一漏电防止伤人和氢气爆炸。
接地电阻要小于4Ω2、电槽其它别的地方不能接地：接地的故障原因有，槽框漏液、垫片严重泄漏、意外搭铁、有水浇注等都可能引起电槽接地，严重时可能烧坏电槽，也可能引起爆炸，3、避免的办法就是电槽设置二个接地继电器，一个在正半区保护，一个在负半区保护，并设接地电压报警电压值±10V、接地电压与整流器连锁跳闸停车电压值±30V。
电槽通电的部位不允许安装接地线，而不通电的地方一定要安装接地线，这就跟电机外壳安装接地线是一样的道理，就是为了把感应电或者轻微的漏电流导入大地，避免人身伤害的发生。
2 U6 |$ E- l- k! |. Z电槽在首端（阳极母线）、中间单元槽、末端（阴极母线）之间安装一个电桥，用于检测中点电压的偏移，正常情况下，通过调整电桥电位器，使中点电压为0，生产中，中点电压一旦出现很大的偏差，系统会判断电槽有击穿或者局部对地短路情况发生，从而引发联锁停车。
电槽接地情况的发生，多是因为管理不善引起的，电槽中所有的起绝缘作用的垫板、垫片均要保持完好，不能有电解液等液体存在，也不能出现焦糊、击穿的情况，这些都是引发对地漏点的原因。
所以，做好电槽的绝缘就能够满足日常的要求，关键还是看管理。
离子膜烧碱厂，三分技术七分管理才能见成效。
如果过电解槽的接地零点发生偏移，却没有找到明显的非正常接地，还会有什么原因造成呢？某个单元槽出现了问题？（槽电压一般单元槽击穿会造成电解槽接地故障电解槽一方面有要求接地的，一方面有要求不能接地的，1、要求接地的地方是：电槽基座和阴阳极液进出口总管必须接地。
锌电解的目的与原理
锌电解的目的与原理锌电解的目的是通过电解锌溶液，将锌阳极上的金属锌溶解到溶液中，然后在阴极上还原为纯净的金属锌。
锌电解的原理是基于电解质溶液中的离子导体能够在外加电压下迁移和转移电荷的特性。
锌电解的步骤如下：1. 准备电解槽和电解液：将锌阳极和铜阴极插入电解槽中的锌硫酸溶液中。
锌阳极和铜阴极要保持一定的距离，以避免短路。
2. 施加电压：通过外部电源施加电压，在锌阳极和铜阴极之间建立电场。
电场的方向是由锌阳极向铜阴极。
3. 锌阳极溶解：施加电压后，锌阳极上的金属锌会溶解到锌硫酸溶液中。
这是因为金属锌的氧化电位较低，所以它会释放出电子，形成Zn2+离子。
溶解的反应可以表示为：Zn(s) →Zn2+(aq) + 2e-。
4. 锌离子迁移：在施加电压的作用下，锌离子会从锌阳极迁移到铜阴极，并沉积在铜阴极上。
这是因为铜的氧化电位更高，所以它比锌更容易接受电子，发生还原反应。
还原反应可以表示为：Zn2+(aq) + 2e- →Zn(s)。
5. 锌离子沉积：随着锌离子在电解液中的迁移，它们会在铜阴极表面逐渐沉积并形成金属锌。
锌电解的原理是基于电解质溶液中的离子迁移和电荷转移的特性。
当施加外部电压时，电解质溶液中的阳离子会向阴极迁移，而阴离子会向阳极迁移。
在锌电解中，锌离子(Zn2+)是阳离子，会朝着铜阴极移动。
同样地，硫酸阴离子(SO42-)是阴离子，会朝着锌阳极移动。
在电解过程中，物质的电离和电荷转移相互作用，使得锌离子从阳极溶解到溶液中，然后通过电场迁移到阴极，并还原为金属锌。
锌电解在工业中有广泛应用。
其中一个主要应用是锌电镀。
通过锌电解，可以在金属表面形成一层均匀的锌金属保护层，从而防止金属氧化和腐蚀。
锌电镀常用于汽车和建筑行业，保护钢铁制品免受氧化和腐蚀的影响。
总之，锌电解的目的是通过电解锌溶液，将锌阳极上的金属锌溶解进溶液中，并在铜阴极上还原为纯净的金属锌。
这一过程依赖于离子在电场中的迁移和电荷转移的特性。
