BIMRevit结构钢筋混泥土别墅教程
钢筋混凝土别墅
一 标高、轴网的建立
柏慕进业内部培训资料
二 基础的建立
1) 放置基础
进入F0视图，在常用选项卡，选择基础面板上的独立基础，会看到两种类型的基础，如图
选择类型为3000x1500x300mm的独立基础，设置实例属性的偏移量为-1000，如图所示：
然后在距离轴号D和轴号E 900mm处放置该基础，再选择类型为1500x1500x300mm的独立基础，设置实例属
性的偏移量为-1000，然后在以下相交轴网处放置，如图
2) 给基础添加钢筋
这里我们用速博插件来添加，选中3000x1500x300mm的独立基础，然后在选项卡，钢筋面板下选择柏慕进业内部培训资料
独立基础如图然后看到独立基础配筋的界面，如图进行设置
点击确定，然后选中刚才添加了钢筋的基础，如图看到底部钢筋
然后使用快捷键----双击键盘上的hh，将会隐藏刚才选中的基础，钢筋就呈现在眼前了，点击视图选项栏，将视图
变为详细，就能看到有厚度的钢筋了，此时选中该钢筋，然后在实例属性中点开图形----视图可见性状态，看到钢筋图柏慕进业内部培训资料
元视图的可见性设置：
大家看到只有三维视图中的作为实体查看这一选项不是灰色，勾选清晰的视图，然后在三维里看的时候其他的物
件就不会遮住此钢筋了如图所示
如果把作为实体查看 去掉勾选，就是看到 在精细模式下 我们仍然看到的是没有厚度的钢筋。
注意：这里的钢筋视图设置并不是针对所有的钢筋，仅仅是只对你选中的钢筋有效！这里我们保持默认设置，然
后把详细程度调回中等，这样做是为了避免在以后添加钢筋的时候占用电脑内存太大。切记：若是想让大量钢筋以有
厚度的模式下显示出来先保存一下你的文件！！！
接下来我们给其他的基础添加钢筋，这次可以先把1500x1500x300类型的所有基础都选中，然后依照刚才的方式
来整体的添加钢筋，如果添加错误了，可以选中添加错误的钢筋或者包涵错误钢筋的构件，再点击速博面板下的修改
按钮，可以重新设置。 柏慕进业内部培训资料三 添加一层结构柱
1) 绘制一层结构柱
在常用选项卡的柱面板下选择结构柱，选择GZ1和Z2类型的，先设置实例属性如图
再按照如图所示在轴网相交处添加结构柱：
2) 给柱子添加钢筋
选择所有GZ1类型的柱子按照刚才的方式添加钢筋，打开速博插件的钢筋面板，选择柱
然后看到柱配筋界面，依照下图所示添加钢筋相关参数 柏慕进业内部培训资料
下面我们不用速博插件来给Z2类型的柱添加钢筋，进入F0视图，选中Z2柱，在选项卡里有个钢
筋面板，点击钢筋，右边会出来一个钢筋形状浏览器，选择钢筋形状为33的，再左边的实例属性下拉菜单中选择直径
6R的钢筋，然后在修改|放置钢筋面板下选择 平行于工作平面，布局选择最小净间距，间距为100如图
再将鼠标移至柱子横截面处，如图 柏慕进业内部培训资料
可以按空格键来改变弯钩的位置，然后点击鼠标左键，绿色的虚线为钢
筋保护层。然后在选择钢筋形状为1的，将放置方向改为平行于保护层，选择钢筋的直径为16R然后依下图放置
每一个混泥土构件都可以设置钢筋保护层，选中该柱子看到实例属性栏中有该柱子六个面的设置，选择其他面钢
筋保护层的下拉菜单，可以设置不同厚度的保护层，并且钢筋的位置也会随着保护层的厚度而变化。
然后我们在三维里查看刚才画好的钢筋，隐藏混泥土柱子，只显示钢筋，选择刚才绘制的箍筋，会看到操纵柄，
如图 柏慕进业内部培训资料
勾选表示是否隐藏第一个箍筋，上下的拉伸箭头可以改变箍筋的总长度，我们将其缩短，如上图
然后我们将该箍筋向下复制一份，然后修改钢筋的间距为100，再将其缩短，如上图
然后将上部的加密区也绘制完成。如上图图
注意：复制、粘贴混泥土构件的时候，若构件里有钢筋，钢筋也会跟随着该主体。
四 地圈梁的绘制
1) 绘制地圈梁
先绘制特别地方的梁，进入F0平面视图，选择240x350的梁在如图所示的地方绘制梁 柏慕进业内部培训资料
然后将这2根梁起点标高和终点标高都向下偏移230如图
注意：绘制梁时只能选择已有的标高，而不能在标高的基础上偏移，所以如果某一高度有大量的梁需要绘制 一定
要先建立标高。
然后再选择120x300的梁在如图所示绘制 柏慕进业内部培训资料
然后将该梁向下偏移230.
再绘制剩余的地圈梁：在梁的类型选择器里选择DQL，然后在如图进行放置
柏慕进业内部培训资料然后再将刚才梁都向下偏移450
如图
2) 给地圈梁添加钢筋
同样的选中要添加钢筋的梁，然后在速博选项卡下钢筋面板下选择梁，然后进行梁配筋的设置
如何配置请看下图
柏慕进业内部培训资料
注意：在用速博给混凝土构件添加钢筋时，只有构件的几何参数一样才能一起添加钢筋，要不就会出现如图的提
示
以梁为例，哪些几何参数一样才能实现批量添加，可以选中构件后用速博查看，如图
五 绘制一层结构板
1) 绘制边界
柏慕进业内部培训资料 进入F0 在常用选项卡的楼板面板下选择结构楼板，选择类型为 现浇混泥土230mm 的楼板按照下图所示绘制
（绘制楼板边界的时候注意避开柱子，要不然会导致柱子被楼板剪切掉。）
这块楼板升30mm
这块楼板升200mm 柏慕进业内部培训资料
这块楼板升230mm
大家看到结构楼板的实例属性对话框有个结构栏，如果把结构一项的勾去掉，那么这个楼板就是普通的建筑楼板
了，此处可以随意变换，不过要注意的是如果结构楼板里有钢筋，在变为建筑楼板时，会提示你删除钢筋，这个
是不可逆的。
柏慕进业内部培训资料六 绘制二层结构柱
这里二层与一层的结构柱的位置以及大小都相同，但是还是采取重新放置，因为柱子二层与一层结构柱高不同，
复制过来的话调节完柱高后还得调节柱内的钢筋，很不方便，有的人可能会说可以用速博里的修改命令啊，这里我想
说的是，速博插件已经不在识别该柱子内有钢筋了，也就说复制的混泥土构件虽然会带有钢筋，速博插件识别该柱子，
也识别该钢筋，但是已经不识别这个钢筋的主体是该柱子了，强行用修改命令导致的后果便是
进入F1平面视图，按照该设置
照下图绘制二层结构柱。
然后依据前面的方法给二层结构柱添加钢筋。
柏慕进业内部培训资料七 绘制一层特殊地方的梁并添加钢筋
进入F1平面视图，选择与下图中相对应的梁类型进行绘制并添加钢筋
然后选择类型为QL的梁依次绘制一层圈梁并添加钢筋 如图
柏慕进业内部培训资料
然后根据下图对阳台处的混泥土构件进行绘制并添加钢筋
柏慕进业内部培训资料
完成后如图所示
柏慕进业内部培训资料八 绘制二层结构楼板
进入F1平面视图，选择类型为 现浇混泥土90mm 的楼板进行绘制 如图所示
此处的楼板降30mm如图
柏慕进业内部培训资料九 绘制二层的梁
依据下图对二层特殊地方的梁进行绘制并添加钢筋
然后对二层的圈梁进行绘制并添加钢筋，完成后如图所示 柏慕进业内部培训资料
注意：若柱子与梁类似于这样相交，一定要先画柱子并添加完钢筋再绘制梁，如果在给柱子添加钢筋之前就绘制
相交梁的话，再用速博给柱添加钢筋的时候，系统会自动识别该柱子的高度为柱子底部到柱子与梁相交处，那么
柱子与梁相交处的上面那一截柱子是没有钢筋的。
柏慕进业内部培训资料十 绘制三层楼板
进入F2平面视图，选择类型为 现浇混凝土110mm 的混泥土进行楼板的绘制
十一 绘制屋顶
1) 按下图绘制柱子
柏慕进业内部培训资料
2) 按下图绘制两根 WQL2类型的梁
柏慕进业内部培训资料
3) 进入屋顶视图按下图绘制
WQL 柏慕进业内部培训资料
4) 继续在屋顶视图中 把WQL的起点偏移和终点偏移修改后进行绘制 如图 一共三根
然后选中这三根梁进行镜像 如图
柏慕进业内部培训资料
用revit建立结构模型及土建模型的流程
用revit建立结构模型及土建模型的流程
1.打开Revit软件。
Open the Revit software.
2.选择新建项目。
Select "New Project".
3.设置项目名称和存储位置。
Set the project name and location for storage.
4.选择建筑结构模板。
Select the architectural template.
5.创建建筑模型。
Create the architectural model.
6.设定墙体、柱、梁的尺寸和材料。
Set the dimensions and materials of walls, columns, and
beams. 7.添加楼梯和楼板。
Add stairs and floor slabs.
8.按照设计要求调整结构模型。
Adjust the structural model according to design
requirements.
9.检查模型的准确性和完整性。
Check the accuracy and integrity of the model.
10.将模型保存到项目中。
Save the model in the project.
11.转到土建模型。
Switch to the civil model.
12.在土建模型中创建地基和基础。
Create foundations and footings in the civil model.
13.添加道路和排水系统。 Add roads and drainage systems.
14.放置围墙和围栏。
Place walls and fences.
15.调整地形和景观。
Adjust the terrain and landscape.
16.合并结构模型和土建模型。
Merge the structural model and civil model.
revit简单小别墅教程
使用revit2016进行简单的小别墅建模
一、绘制标高
Revit2016不显示项目浏览器：在视图工具栏中点击用户界面调出项目浏览器。
项目浏览器中可在模型的各个立面进行编辑。
项目浏览器-立面-双击南立面
根据建筑模型修改标高：
点击标高2即可修改，输入3300，回车
修改标高名称：双击标高右侧小方框。
绘制标高F3
选择F2-复制
注：若在建筑中直接绘制标高，项目管理器楼层平面会出现标高F3，若使用复制绘制，不出现，需要视图-平面视图-楼层平面-添加F3
创建地坪标高和-1F：
仍旧使用复制F2的办法，选择F2，复制，向下3750
编辑标高：此处标高过乱，需要修改整齐，先拾取一个标高线，按住Ctrl再拾取另一根
改为下标头
将其他几个楼层保存：选中0F,-1F,-1F-1三个平面，
视图-平面视图-楼层平面
编辑类型可以用于修改线型
二、创建轴网
在F1平面上绘制轴网
点击建筑-轴网
直接画上第一条轴线，编辑轴网类型，勾选平面视图轴号端点1，选择颜色。
利用复制绘制其他轴线：选中-复制（多个），根据图纸创建其他轴线。
修改轴线名称
画水平轴网
画第一条轴线，命名为A，其余轴线画法和竖直轴线类似。
注：轴号I改成J
选择轴号下方的小圈圈拉动竖直轴线
轴网靠得太近：点轴线上小z就可以拖动
三、墙体绘制和编辑
进入楼层-1F
墙-编辑类型
复制-名称写为外墙饰面砖
外部边有5部分：编辑-外部边插入，插入，
选择功能并调整位置
编辑材质：
点击材质款内右侧小按钮，搜索墙体，出现下面场景：
点击此处新建一个材质：
默认为新材质-重命名：墙体-普通砖
点击此处赋予它材质库
设置各项参数：
再编辑外墙饰面砖：
最终外部边设置成这样：
确定，确定；
设置基本墙参数：底部设置条件，顶部约束，墙体类型；
Ps：若所绘制建筑无地下室，可忽略约束条件，约束条件系统会自动行程。
编辑类型：重命名
绘制：顺时针
小别墅完整教程
小别墅完整教程
项目准备
概述：通过对Autodesk Revit 2013软件的功能讲解，同时结合整个小别墅案例作为该软件的入门学习。对于小别墅的整个建模过程，首先根据所给的图纸建立起建模框架流程，一个项目的图纸中包含了平面图、立面图、大样图和剖面图，只有先识别项目的图纸，才能开始项目的建模。
以小别墅为例，整个的建模过程可大致分为以下几个过程，见图6.
1：
图6. 1
【提示】创建基本模型包括了墙体、门窗、楼板、幕墙、屋顶、楼梯等构件。
Revit是一个系统且结构化的软件，却不失灵活性，上述介绍的流程也不是一成不变的。当读者熟悉Revit软件后，将发现流程和建模方案有多种，需根据项目的特点、阶段来选择不同的流程和方法，提高工作效率和质量。
6.1.1样板设置
在连网状态完成Autodesk Revit 2013的安装后，在电脑的某个文件夹中默认会自带软件的族库、族样板以及项目样板，但是由于软件自带的项目样板满足不了国建筑设计规的要求，需要根据各项目，在项目建模开始前，先定义好样板，包括项目的度量单位、标高、轴网、线型、可见性等容，同时在软件中设置好样板路径。
【提示】好的样板是提高项目建模效率的重要手段，所以做好样板对于整个建模而言非常重要。
Revit所使用的格式分别为：项目的后缀名是.rvt，项目样板是.rte，族是.rfa，族样
.
.
板是.rft，样板的意义就相对于AutoCAD的.dwt文件。在任何一个项目的开始之前，都需要选择与制定特定的项目样板。软件安装后会自带样板文件，其分别在：
Windows XP：C:\Documents and Settings\All
Users\Application Data\Autodesk\\
Windows Vista 或Windows 7：C:\ProgramData\Autodesk\\
设置样板路径的目的：在软件中设置好样板后，可快速选择所需的样板建模。

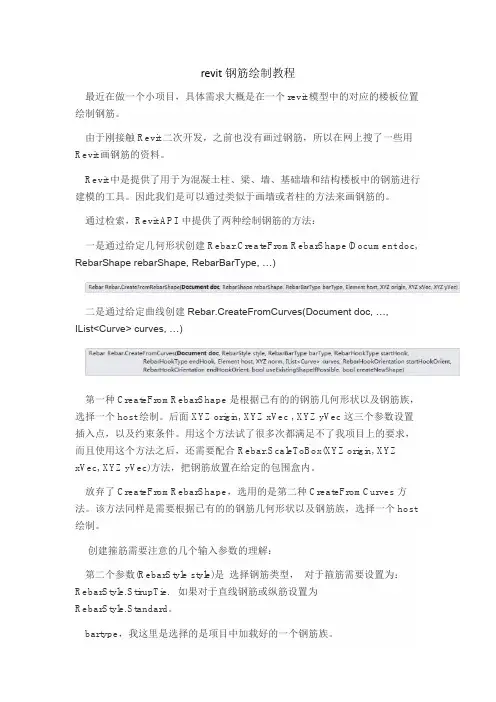

revit钢筋绘制教程
