影响透水混凝土透水性能和抗压强度的因素
透水混凝土的力学性能的影响因素
透水混凝土的力学性能的影响因素透水混凝土是一种能够在雨水的顺畅渗透下，有效控制地表水和地下水，并减少洪涝灾害的环保建材。
它具有良好的透水性能和结构强度，被广泛应用于城市路面、广场、园林、水利工程等领域。
而透水混凝土的力学性能直接影响着其使用效果和品质。
下面将就透水混凝土的力学性能的影响因素进行详细的探讨。
一、配合比的影响混凝土的配合比是指水泥、砂、石、水等原材料按一定比例配制成混凝土的工艺方法。
配合比的选择影响着透水混凝土的力学性能。
一般来说，透水混凝土要求适当减少砂浆的用量，增加石子的用量，从而提高透水混凝土的透水性能。
但如果石子使用过多，就会减少胶结材料的使用量，导致透水混凝土的抗压强度下降。
所以在配合比的选择上，需要综合考虑石子、砂、水泥的种类和比例，以达到最佳的透水性能和力学性能的平衡。
二、骨料的影响骨料的种类和粒径分布是影响透水混凝土力学性能的重要因素。
一般来说，透水混凝土使用的骨料以玻化球、玻化陶粒为主，这样的骨料具有轻质、多孔、粒径分布均匀的特点，有利于提高透水混凝土的透水性能。
骨料的粒径分布要合理，过大或过小的颗粒都会影响混凝土的力学性能。
过大的颗粒容易导致混凝土内部空隙较大，影响力学性能；过小的颗粒容易引起砂浆过多，比例失调，也会影响力学性能。
选择合适的骨料种类和粒径分布对于提高透水混凝土的力学性能是非常重要的。
三、水泥的影响水泥是透水混凝土中的胶结材料，它直接影响着混凝土的力学性能。
富含硅酸盐的水泥可以提高透水混凝土的抗渗性能和抗冻融性能，但如果硅酸盐含量过高，会降低水泥的早强和抗压强度。
在选择水泥的种类和配合比时，需要综合考虑透水性能和力学性能的平衡。
四、外加剂的影响外加剂是影响透水混凝土力学性能的重要因素之一。
减水剂可以有效降低水泥用量，提高混凝土的流动性，同时也可以减小混凝土内部的孔隙率，提高抗压强度。
掺入合适的外加剂还可以改善混凝土的工作性能和耐久性。
在生产透水混凝土时，外加剂的选择和掺量也是非常重要的。
影响透水混凝土透水性能和抗压强度的因素
透水混凝土作为一种路面材料来说，透水性能是其最重要的特征之一，只有具备了透水性能，才能在降雨时由路面结构内部吸收掉透水面层表面的雨水。
透水混凝土的透水性能直接由其孔隙结构决定的，而孔隙率是表征孔隙结构的基本参数。
孔隙是指混凝土总体积扣除固体骨架所占据的体积后的剩余部分，其组成部分包括封闭孔隙、半连通孔隙、连通孔隙，而连通孔隙率与渗透系数有紧密联系。
（1）骨料骨料对透水混凝土透水性能和抗压强度均有一定的影响，这是因为透水混凝土中的胶结层较薄，骨料的粒径大小直接影响骨料之间的接触点，一般情况下，在合理范围内适当降低骨料粒径，有利于透水混凝土抗压强度的提高。
不仅如此，骨料类型对透水混凝土的强度和孔隙也存在一定影响，因为不同的骨料其各项参数必定存在一定差别，比如颗粒形状、材质等，这些物理特征的种种差别势必会影响到透水混凝土最终的效果。
另外，为增加透水混凝土的抗压强度，可在透水混凝土原材料中适当提高砂率，但是掺砂量需要严格控制，使孔隙率保持在合理的范围之内（2）胶结材料胶结材料不仅为骨料提供充足的包裹层，还能够将骨料胶结为整体。
为进一步提升透水混凝土强度，胶结浆体中除了使用普通硅酸盐水泥外，还可以采用粒径细微的矿物掺合料，将一部分水泥替换掉，渗透系数满足透水的要求。
有学者指出，掺有硅灰和高效减水剂的胶结浆体密实度高，与骨料的包裹界面好，因此双掺硅灰和高效减水剂能够提高透水混凝土的抗压强度。
另外，掺入有机聚合物也能够起到提高透水混凝土的抗压强度的作用，但是由于聚合物成本较高，且加入聚合物后透水性可能会降低，一直未被广泛应用。
（3）水灰比水灰比直接影响到透水混凝土性能，只有适宜的水灰比才能确保其透水混凝土的性能优良。
过高的水灰比，会使得胶比过大，如此一来稀的胶结浆体很容易把透水孔隙部分或全部堵死，不仅透水性会降低，强度也会大打折扣；而过低的水灰比，会使得胶结浆体过于干稠，如此势必会影响到其和易性，胶结浆体将无法充分包裹骨料表面，十分不利于混凝土的强度提升。
透水混凝土的力学性能的影响因素
透水混凝土的力学性能的影响因素
1. 水灰比：水灰比是指混凝土中水和水泥的质量比。
透水混凝土的水灰比对其力学
性能有直接影响。
一般来说，水灰比越小，混凝土的抗压强度和抗拉强度就越大。
过低的
水灰比可能导致混凝土的可泵性降低和施工难度增加，需要在实际施工中进行合理的选
择。
2. 骨料：骨料是混凝土中的重要组成部分，对于透水混凝土的力学性能有重要影响。
骨料的种类、粒径和强度都会对透水混凝土的力学性能产生影响。
一般来说，使用角型、
块状和多孔石英骨料可以增加透水混凝土的透水性能和抗压强度。
3. 添加剂：透水混凝土中常常添加一些特殊的化学添加剂，如高效减水剂、增塑剂
和改性剂等，以改善混凝土的工作性能和力学性能。
添加剂可以改善透水混凝土的流动性、提高抗裂性能和增加抗压强度。
4. 混凝土拌合比：混凝土拌合比是指混凝土中水、水泥、骨料和添加剂的配合比例。
不同的拌合比可以对透水混凝土的力学性能产生重要影响。
在拌合比设计中，需要合理控
制水灰比和骨料用量，以达到透水混凝土的性能要求。
5. 硬化时间：透水混凝土的硬化时间也会对其力学性能产生影响。
通常情况下，透
水混凝土需要经过一定时间的养护和硬化，才能达到设计强度。
硬化时间过短可能导致混
凝土强度不足，而硬化时间过长可能导致成本增加和施工周期延长。
透水混凝土的力学性能受到多种因素的影响。
在实际应用中，需要综合考虑上述因素，并通过优化设计和控制施工过程，来确保透水混凝土的力学性能达到设计要求。
硫酸盐腐蚀对透水混凝土抗压强度及透水性能的影响

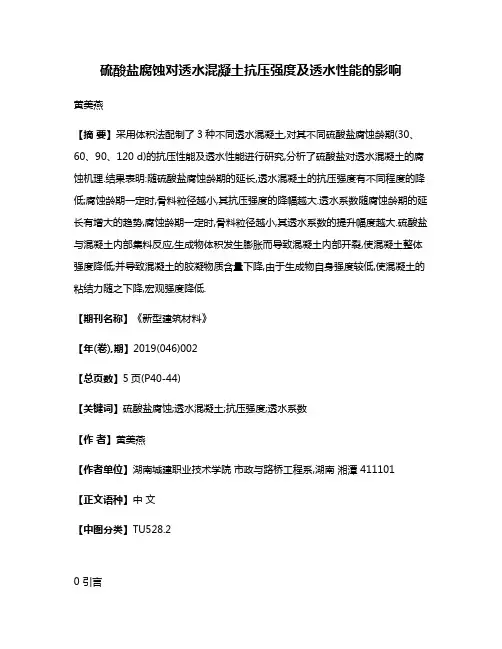

硫酸盐腐蚀对透水混凝土抗压强度及透水性能的影响黄美燕【摘要】采用体积法配制了3种不同透水混凝土,对其不同硫酸盐腐蚀龄期(30、60、90、120 d)的抗压性能及透水性能进行研究,分析了硫酸盐对透水混凝土的腐蚀机理.结果表明:随硫酸盐腐蚀龄期的延长,透水混凝土的抗压强度有不同程度的降低;腐蚀龄期一定时,骨料粒径越小,其抗压强度的降幅越大.透水系数随腐蚀龄期的延长有增大的趋势,腐蚀龄期一定时,骨料粒径越小,其透水系数的提升幅度越大.硫酸盐与混凝土内部集料反应,生成物体积发生膨胀而导致混凝土内部开裂,使混凝土整体强度降低;并导致混凝土的胶凝物质含量下降,由于生成物自身强度较低,使混凝土的粘结力随之下降,宏观强度降低.【期刊名称】《新型建筑材料》【年(卷),期】2019(046)002【总页数】5页(P40-44)【关键词】硫酸盐腐蚀;透水混凝土;抗压强度;透水系数【作者】黄美燕【作者单位】湖南城建职业技术学院市政与路桥工程系,湖南湘潭 411101【正文语种】中文【中图分类】TU528.20 引言透水混凝土是由粗骨料、水泥和水拌制而成的一种非封闭性多孔混凝土，具有透气、透水、吸声和质量小的特点，对改善城市热环境、地表土壤生态环境、吸声降噪等方面效果显著。
因此，透水混凝土被称为海绵城市建设必不可少的透水路面材料[1-3]。
目前，关于透水混凝土的研究主要从原材料的选取、配合比设计及路用性能等方面提出了一些比较成熟的观点和理论。
张瑶等[4]利用自主研发的外加剂制备透水混凝土，研究了水灰比和外加剂掺量对透水混凝土抗压强度和孔隙率的影响。
徐向舟等[5]研制了以烘干砂为主要原料，高强度等级水泥为粘结剂的混凝土透水砖，并对透水砖的抗压强度、透水率等物理指标进行了测试。
李子成等[6]的研究认为，透水混凝土的最薄弱部位是骨料与胶凝材料的界面区域，并研究了矿物活性超细粉和高分子聚合物对透水混凝土界面的增强增韧效应。
结果表明：超细粉煤灰和硅灰颗粒可以分散到界面过渡区的粗糙孔隙结构区域，提高界面过渡层的致密程度。
浅谈新型透水混凝土强度的影响因素
浅谈新型透水混凝土强度的影Ⅱ向因素邢晓明(河海大学材料学院，江苏南京210098)—理蕉苤．[摘要]透水混凝土作为一种新的环保型、生态型的道路材料，已E l益受到人们的关注。
与普通混凝土路面缺乏呼吸、吸收热量大、渗透雨水能力低的性质相比较，透水混凝土具有优越的性能。
但受其强度较低的限制，目前尚未广泛应用。
[关键词]透水混凝土；特点；强度；影响因素1透水混凝土的优越性能透水混凝土是由骨料、水泥、水以及微量或无细集料而制成的一种多孔轻质混凝土。
它不含砂、粗骨科颗粒表面包裹料浆层，骨科颗粒间相互接触，相互粘结。
形成孔穴均匀分布的蜂窝状结构。
具有较好的透水性和过滤性，并具有一定的承载能力。
与普通混凝土相比具有以下优点：1)可以增加城市可透水透汽面积，调节城市气候，降低地表温度，缓解城市“热岛”现象。
2)可以补充城市地下水资源，保护土壤温度，改城市地表植物和土壤生物的生存条件，有利于生态平衡。
3)可以吸收车辆行走产生的噪音，有利于创造安静舒适的交通环境。
4)减轻降雨季节道路排水系统负担：可以防止雨天路面集水和夜间反光，冬天不会在路面形成薄冰，提高了车辆和行人的通行舒适性和安全性。
5)表面存在蜂窝孔洞，表面抹平施工方便，根据周围环境制成多彩透水混凝土充分与周围环境相结合。
6)透水混凝土比重小，一般约在1400kg／m3～1900kg／m3之间：而普通混凝土的比重在1950kg／m3～2600kg／m3之间热传导系数小。
7)成型时侧压力小，可使用各种轻型模板。
此外还具有水泥用量少、毛细现象不明显等特点。
2透水混凝土的分类按颜色分类：1)普通素色透水混凝土：为普通水泥本色的透水混凝土：2)标准色透水混凝土：以普通水泥本色掺加无机耐候颜料组成的透水混凝土，色彩一般：3)艳丽色透水混凝土：以高要求的水泥掺加添加剂及无机耐候颜料组成的透水混凝土，色彩艳丽。
按加工工艺分类：1)组合纸模工艺的透水混凝土：由彩色混凝土压模工艺和透水混凝土相间组合成的混凝土：2)组合喷涂工艺的透水混凝土：由彩色混凝土喷涂工艺和透水混凝土相问组合成的混凝土。
道路透水混凝土材料的影响因素及力学性能研究
中砂 掺 量 对透 水 混 凝 土 强 度 和 透 水 系数 的 影 响 。 结 果表 明 ， 随 着水 泥 用量 的 增 大 ． 透水混凝土的抗压强度和抗折 强 度均增大 ， 而透 水 系数 随 着水 泥 用量 的增 加 而 下 降 。 粉 煤 灰 和 矿粉 取代 水 泥 来 配 制 透 水 混 凝 土 ， 透水混凝土的 ７ ｄ和 ２ ８ ｄ抗 压 强 度 均 有 所 下 降 ， 且 早 期 强 度 下 降 明 显 。透 水 混凝 土 中掺 入 特 细砂 和机 制 中砂 都 可 以使 透 水 混凝 土 内部 更 加 密实， 提 高其 抗 压 强 度 ； 当使 用 特 细 砂 和 机砂 双掺 时 ， 增 强效 果 大 于单 掺 。
（ １ ． 厦 门市建 筑科 学研 究 院集 团股份 有 限公 司 ， ３ ６ １ ０ ０ ４ ； Ｎ Ｊ ｔ ｌ 华构 住宅 工业 有 限公 司 ， 乐山 ６ １ ４ ０ ０ ０ ）
摘 要： 采用水泥裹石 法成型透水混凝 土， 研 究 了不 同 水 泥 用 量 、 粉 煤灰、 矿 粉 不 同取 代 水 泥 量 、 特 细 砂 和 机 制
ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｄ ， ｗｈ ｉ ｌ ｅ ｔ ｈ ｅ ｐ ｅ ｍｅ ｒ ａ ｂ ｉ ｌ ｉ ｔ ｙ ｃ ｏ ｅ ｆ ｉ ｆ ｃ ｉ ｅ ｎ ｔ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｓ ｗｉ ｔ ｈ ａ ｍｏ ｕ ｎ ｔ ｏ ｆ ｃ ｅ ｍｅ ｎ ｔ ｄ ｅ ｃ ｒ ｅ ａ ｓ ｅ ｄ ． Ｍａ ｎ ｕ ｆ ａ ｃ ｔ ｕ ｉｎ ｒ ｇ ｐ ｅ ｖｉ ｒ ｏ ｕ ｓ ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ
透水混凝土透水系数
透水混凝土透水系数透水混凝土，也被称为透水砼、渗水砼或透水水泥，是一种具有高透水性能的特殊混凝土材料。
其透水系数是衡量透水混凝土透水性能的重要指标之一。
以下将详细介绍透水混凝土的透水系数及其影响因素。
一、透水系数的概念：透水系数是指单位时间内透过透水混凝土单位厚度的水量，通常以毫米/秒（mm/s）或立方米/小时（m³/h）来表示。
透水系数越大，表示透水混凝土的透水性能越好。
二、透水系数的影响因素：1.骨料粒径：透水混凝土中骨料的粒径分布对透水系数有显著影响。
较细的骨料可填充更多的间隙空隙，增加透水路径，提高透水系数。
2.骨料比例：适当控制透水混凝土中骨料与胶凝材料的比例，可以在保证强度的前提下提高透水系数。
3.混凝土配合比：透水混凝土的水灰比对透水系数具有一定影响。
适当增加水灰比可提高透水性，但过高的水灰比可能会降低混凝土的强度和耐久性。
4.骨料形状：骨料形状的不同也会对透水系数产生影响。
较圆滑的骨料形状有利于水流通过，提高透水系数。
5.混凝土密实度：透水混凝土的密实度越高，其透水系数越低。
通过合理的振捣和充分的养护措施可以提高混凝土的密实度。
6.添加剂：适量添加透水剂或膨胀剂等特殊添加剂，可以改善透水混凝土的透水性能。
7.渗透层厚度：透水混凝土的渗透层厚度也会影响透水系数。
一般来说，较厚的渗透层会有更好的透水效果。
三、透水系数的测定方法：1.现场试验：通过在实际施工现场进行透水混凝土的透水性能测试，根据单位时间内流过的水量和混凝土的厚度计算透水系数。
2.实验室试验：利用特殊的设备，模拟透水条件进行透水性能测试。
根据实验数据计算透水系数。
四、透水混凝土的应用：透水混凝土由于其优良的透水性能，广泛应用于城市道路、人行道、广场、停车场等场所，可以有效地减少雨水径流对城市排水系统的冲击，并促进地下水的补给。
透水混凝土还被用于园林景观设计中，增加绿化带的透水性，改善城市生态环境。
总结：透水系数是评价透水混凝土透水性能的重要指标，受到多个因素的影响。
透水混凝土的力学性能的影响因素
透水混凝土的力学性能的影响因素透水混凝土 (porous concrete) 是一种可以使水通过其自身渗透的混凝土，它能够减少雨水径流的冲击和污染，提高城市环境的生态质量。
其主要应用于人行道、道路、停车场和广场等场所。
然而，透水混凝土在其力学性能方面具有一些特定的限制和要求，这些性能受多种因素的影响。
下文将详细介绍透水混凝土的力学性能受到的主要影响因素。
1. 孔隙率 (porosity)透水混凝土的孔隙率是指其体积中孔隙空气的比例。
孔隙率直接影响透水混凝土的水透过率和力学性能。
当孔隙率增大时，透水混凝土的抗拉强度、抗压强度和抗冻性能会下降。
这是因为孔隙率增加会导致透水混凝土的体积较大，其内部空隙会增多，而空隙会使透水混凝土内部的应力不再集中在硬化基质上，从而导致其强度下降。
2. 粗骨料比例 (coarse aggregate ratio)3. 混凝土配合比 (mix proportion)透水混凝土的混凝土配合比是指混凝土中不同成分的比例，包括水泥、水、骨料和添加剂。
对于透水混凝土而言，混凝土配合比的关键在于如何平衡其透水性和力学性能。
如果混凝土中水的比例过高，则会导致透水混凝土的孔隙率增加，从而降低其力学性能；如果水的比例过低，则透水混凝土的透水性会受到影响。
因此，透水混凝土的混凝土配合比应该经过仔细设计，以达到透水性和力学性能的平衡。
透水混凝土中骨料的性质对其力学性能也有着重要的影响。
骨料的硬度、坚固性和形状都会影响透水混凝土的强度和抗风化性。
此外，骨料的耐水性和耐碱性也是透水混凝土的重要参数，这些参数在选择骨料时应该特别注意。
5. 硬化时间 (hardening time)透水混凝土的硬化时间是指其在那些特定的条件下所需的时间以使其达到所需的硬度和强度。
透水混凝土的硬化时间会受到其混凝土的配合比、温度和湿度等因素的影响。
通常来说，透水混凝土的硬化时间应该能够满足使用需求，同时能够达到所需的强度和硬度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
影响透水混凝土透水性能和抗压强度的因素

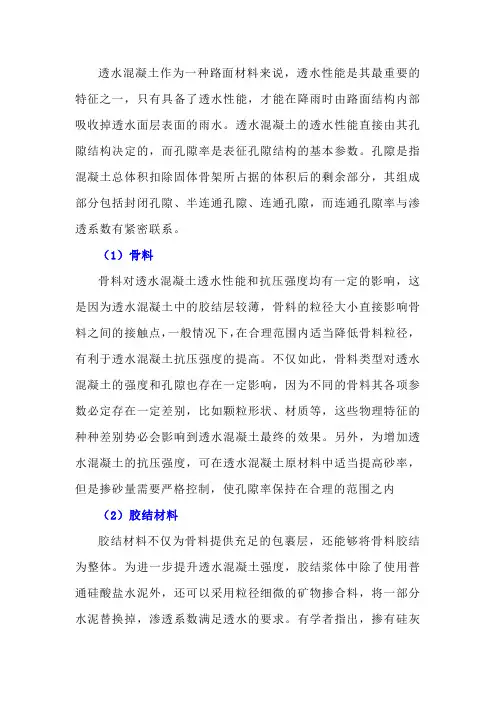

透水混凝土作为一种路面材料来说，透水性能是其最重要的特征之一，只有具备了透水性能，才能在降雨时由路面结构内部吸收掉透水面层表面的雨水。
透水混凝土的透水性能直接由其孔隙结构决定的，而孔隙率是表征孔隙结构的基本参数。
孔隙是指混凝土总体积扣除固体骨架所占据的体积后的剩余部分，其组成部分包括封闭孔隙、半连通孔隙、连通孔隙，而连通孔隙率与渗透系数有紧密联系。
（1）骨料
骨料对透水混凝土透水性能和抗压强度均有一定的影响，这是因为透水混凝土中的胶结层较薄，骨料的粒径大小直接影响骨料之间的接触点，一般情况下，在合理范围内适当降低骨料粒径，有利于透水混凝土抗压强度的提高。
不仅如此，骨料类型对透水混凝土的强度和孔隙也存在一定影响，因为不同的骨料其各项参数必定存在一定差别，比如颗粒形状、材质等，这些物理特征的种种差别势必会影响到透水混凝土最终的效果。
另外，为增加透水混凝土的抗压强度，可在透水混凝土原材料中适当提高砂率，但是掺砂量需要严格控制，使孔隙率保持在合理的范围之内
（2）胶结材料
胶结材料不仅为骨料提供充足的包裹层，还能够将骨料胶结为整体。
为进一步提升透水混凝土强度，胶结浆体中除了使用普通硅酸盐水泥外，还可以采用粒径细微的矿物掺合料，将一部分水泥替换掉，
渗透系数满足透水的要求。
有学者指出，掺有硅灰和高效减水剂的胶结浆体密实度高，与骨料的包裹界面好，因此双掺硅灰和高效减水剂能够提高透水混凝土的抗压强度。
另外，掺入有机聚合物也能够起到提高透水混凝土的抗压强度的作用，但是由于聚合物成本较高，且加入聚合物后透水性可能会降低，一直未被广泛应用。
（3）水灰比
水灰比直接影响到透水混凝土性能，只有适宜的水灰比才能确保其透水混凝土的性能优良。
过高的水灰比，会使得胶比过大，如此一来稀的胶结浆体很容易把透水孔隙部分或全部堵死，不仅透水性会降低，强度也会大打折扣；而过低的水灰比，会使得胶结浆体过于干稠，如此势必会影响到其和易性，胶结浆体将无法充分包裹骨料表面，十分不利于混凝土的强度提升。
除此之外，水灰比还和混合掺合料、外加剂的性能息息相关。
基于此，为制备良好的透水混凝土，必须选择适宜的水灰比。
