第8章 亮度通道、基色矩阵和视放末级
PAL制电视基础
彩色电视机的图像失真有亮度失真、饱和度失真和色调失真 (几何失真不讨论) 。其中，亮度失真主要影响景物的层次，色饱和度失真则改变颜色的深浅程度，而色调失真会造成景物的颜色改变。这三种失真中，人眼对色调的失真最为敏感，NTSC制中，色度信号的相位失真会带来明显的色调失真。
第n行色度： F n= U sinωSCt + V cosωSCt， 第n+1行色度： F n+1= U sinωSCt - V cosωSCt， PAL色度信号的数学表达式为：
对于隔行扫描来说，奇数帧(第1，3，5，…帧)的奇数行取正号，偶数行取负号；偶数帧(第2，4，6、…帧)的奇数行取负号，偶数行取正号。取正号的行叫NTSC行(简称N行)，取负号的行叫PAL行(简称P行) ，如 图2-20
（2） 为抑制色度信号副载波对亮度信号的干扰，在Y通道中接入一个副载波陷波器。陷波后的Y信号经过放大后与行、场同步及消隐信号相混合。
（3） 色差信号（R-Y）和（B-Y）经幅度和频带压缩后，得到V、U。V信号与+K脉冲混合后与±coswSCt副载波同时进入平衡调幅器，经平衡调幅电路输出红色度分量±FV和色同步信号±FbV分量；色差信号U与-K脉冲混合后，对sinwSCt平衡条调幅，得到FU和色同步信号FbU分量。以上二色度分量与色同步信号分量混合后，最后得到色度信号F和色同步信号Fb。 为了得到逐行倒相的正交副载波±coswSCt，需要设置90°移相、180°倒相和PAL开关电路、逐行倒相的半行频（7.8kHz）开关控制信号jK（t）。
所示应该指出，逐行倒相并非将整个色度信号倒相，也不是扫描方向的改变，而是将色度V分量（FV分量）的副载波相位逐行改变180°.
电视机制式标准(1)
在必要时改变存储的内容。它主要用来存储节目频道和其他控制信息。辅助
电源 部分为控制系统提供常各电源，当合上电源｀总开关，而电源控制开关
开路的情况下，可对电源进行遥控 。
v
屏幕显示分字符显示和彩条显示，其中宇符显示包括选台节目信道编号、
电视频段、电视制式名称等， 主要用于遥控选频道时显示；彩条显示，包括
部分。键矩阵电路的功能及工作原理 与遥控发射器面板上的键矩阵电路相似，
输送到控制中心的功能信息码值也与遥控接收电路输出的功能信 息码值相同。
当不用遥控发射器控制时，则可以通过电视机面板上的键矩阵来实现对电视
机的各种功能的 直接控制。节目存储器EPROM或E＇PROM是一个可编程只
读存储器，它既可以将写人的内容长期保存，即使 掉电也不会消失；又可以
v
控制部分由遥控发射器、控制中心、控制电压形成、遥控接收解码和一
些外围电路组成。除遥控发射器 外，其余部分都在电视机内部。控制部分的
原理及工作过程如下：
v
当使用者按下遥控发射器面板上某一功能键时，就产生相应的二进制功
能指令数码值，再由编码器进行 编码，形成功能传输指令信号，并被其高频
振荡器及分频电路所产生的38kHz载波信号所调制，形成含有 功能信息的脉
送往解码电路和同步分离电路处理。伴音通道部分包括 伴音中放、鉴频和低放，其作用是将第二伴音中 频信
号经过放大、鉴频和低放后，去推动扬声器发出电视伴 音。解码电路部分包括亮度通道、色度通道、 矩阵、
末级视放和色同步通道等，其作用是解出彩色三基色R， G，B信号，并将R，G，B信号送往显像管。 图像重显 部分包括同步扫描电路、会聚电路、校正电路和显像管 电路等，其作用是产生光栅，并重显清晰 和稳定的彩 色图像。控制电路部分在图8－4－2中再作介绍。电源 电路部分包括整流、滤波、变压和稳压 等，其作用是 提供电视机各个部分正常工作所需要的稳定的直流电压。
第8章 亮度通道基色矩阵和视放末级
第八章 彩色解码器
一、 亮度通道 二、 色度通道 三、 基色矩阵和末级视放电路
1
复习:
电视技术
2
电视技术
3
电视技术
彩色解码器
任务：对经视频检波后的彩色全电视信号（ FBAS ）进 行处理，恢复出红、绿、蓝三个基色信号去激励彩色显像管， 使屏幕重现彩色电视图像。
构成：由亮度通道、色度通道、基色矩阵和末级视放电 路构成。
原因 :R 、G、B 调制特 曲线中的跨导（斜率）不同 而截止电压相同.
特点:低亮度区的黑白图 像比较标准，但在高亮度区 黑白带色彩严重。
25
电视技术
白平衡调整：
暗平衡调整：调整 显像管阴极静态工作点。
原因 :R、G、B 调制 特性曲线中的截止电压不 同而跨导（斜率）相同.
特点: 低亮度区带色 彩严重。
21
电视技术
? RGB 信号产生原理
Ube1=U （B－Y）－（－ UY）=UB Ube2=U （R－Y）－（－ UY）=UR Ube3=U （G－Y）－（－ UY）=UG
经三个视放管倒相放大后： Uc1=-AU B Uc2=-AU R Uc3=-AU G
22
电视技术
何谓白平衡?
白平衡是指彩色电视机在接收黑白图像 或接收彩色图像的黑白部分时，图像应为标 准的黑白图像而不带任何色彩。
原始图像
显示图像 14
电视技术
2、各单元电路的作用 （3）直流分量恢复电路
传送直流分量的方法： A、在视频通道采用直接耦合，即从视频检波到显像管 阴极均采用直流耦合电路。 B、视频通道仍采用交流耦合，而在显像管之前对亮度 信号采用箝位的方法来恢复其直流分量。 目前，彩色电视机中一般都采用对消隐电平 (黑色电平) 箝位的方法来实现直流分量的恢复。
《电视原理》课程教学大纲
《电视原理》课程教学大纲一、本课程的性质和任务本课程不仅是教育技术学专业的专业基础课，而且是电子系列课程中的重要组成部分。
前面已学习了《模拟电路》和《数字电路》两门基础课程，学生已经掌握了基本的电路原理，比如半导体元件，基本放大电路，门电路，组合电路和时序电路等。
为了将这些基本知识应用到具体的电子设备中，同时针对该专业的培养目标和人才规格、今后工作的性质，设置《电视系统》这门课是很有必要的。
该课程包括电视原理、摄像机、录像机和编辑机等四个部分，学习该《电视原理》部分后，学生不仅能了解电视机的一些常用功能，而且能掌握其基本组成和原理，为摄像机、录像机和编辑机等学习打下基础。
二、课程的教学目的和要求教育技术学专业的培养目标是培养具有创新能力、继续学习能力，掌握本专业基本知识与基本技能，胜任各级各类学校和相关教育机构的现代教育技术开发、设计、应用、管理与评价，并能担任中小学信息技术课程教学任务的专门人才。
对人才的培养规格中有系统掌握教育技术专业的基本理论、基础知识和基本技能；形成现代教育思想和观念、具有创新意识，能合理选择、正确使用、科学管理现代教育媒体，适应未来教育改革和发展；能熟练使用电视教材制作设备，并能进行电视教材的摄、录、编等。
因此，本大纲是根据本专业人才的培养目标所需要的基本理论和基本技能的要求，根据本课程的教学性质、条件和教学实践而制定的。
三、课时分配课程学时36学时、2学分。
实验课16学时、1学分、单独开。
四、教学内容第一、二讲电视技术基础一、教学基本要求1．了解电视是一门技术2．了解图像传送原理3．了解光电转换原理4．掌握电视扫描原理5．掌握黑白全电视信号的组成6．掌握黑白全电视信号的发送和传输7．掌握黑白电视接收机的基本组成二、教学内容1．图像顺序传送原理同时传送，顺序传送，活动图像的传送2．光电转换原理摄像管——光/电转换，显像管——电/光转换3．电视扫描原理行扫描，场扫描，逐行扫描，隔行扫描，光栅的几何失真4．黑白全电视信号图像信号，消隐信号，同步信号5．黑白全电视信号的发送与传输发送（残留边带），传输6．黑白电视机的基本组成结构，框图第三、四、五讲彩色电视基本原理一、教学基本要求1．了解色度学的基本概念，掌握三基色原理及彩色混合原理2．掌握彩色三要素及亮度方程的表达式3．熟悉、掌握彩色全电视信号，并理解电视编——解码过程4．掌握彩色电视机的组成框图二、教学内容1．色度学的基本概念彩色三要素，三基色原理，彩色的混合，彩色的亮度与亮度方程2．彩色全电视信号彩色图像信号的分解，彩色电视信号的传输（兼容，实现兼容的措施，），彩色电视制式，PAL制编码过程（正交平衡调幅），PAL制解码过程（色度信号中两个正交分量的分离，同步检波），彩色显像管3．PAL制彩色电视接收机基本组成组成框图第六讲高频调谐器图像中频通道伴音通道一、教学基本要求1．了解高频调谐器的类型及应用范围2．掌握电子调谐高频头的特点及工作原理3．了解频道预选器及遥控装置4．了解对图像中频通道的要求5．掌握图像中频通道的组成及工作原理6．掌握伴音通道的组成及性能要求7．了解鉴频器的工作原理二、教学内容1．高频调谐器的电路组成及性能要求类型，组成，性能要求，电子调谐高频头的特点（电调谐原理）2．高频调谐器的工作原理3．频道预选器及遥控装置4．对图像中频通道的要求5．图像中频通道的组成声表面波滤波器6．伴音通道的组成及性能要求组成，性能要求，陶瓷滤波器7．集成化伴音通道电路鉴频器第七讲视频检波电路视频放大电路 AGC电路及工作原理一、教学基本要求1．了解视频检波电路的工作过程2．掌握视频检波电路的作用3．掌握预视放电路的工作原理4．了解AGC电路的作用和类型二、教学内容1．视频检波与视频放大电路视频检波电路，预视放电路2．自动增益控制电路AGC作用和要求，AGC类型及其工作原理第八讲亮度通道一、教学基本要求1．了解亮度通道的作用、组成2．掌握ARC电路的组成及工作原理3．了解黑、白平衡调整原理及目的二、教学内容1．亮度通道的作用、性能要求及电路组成作用，性能要求，电路组成（副载波陷波电路，自动清晰度控制电路，图像轮廓校正电路，亮度延时电路，钳位电路，自动亮度限制电路）2．亮度通道电路分析3．基色矩阵及末级视放电路作用，黑白平衡的调整第九讲彩色解码电路一、教学基本要求1．了解色度通道的组成2．掌握延时解调电路的组成及工作原理3．了解基准副载波恢复电路的组成及工作过程二、教学内容1．色度通道组成框图，色度带通放大电路， ACC电路，ACK电路，延时解调电路（延时解调矢量分析）2．基准副载波恢复电路色同步选通电路，锁相环路第十讲扫描电路直流稳压电源一、教学基本要求1．掌握同步分离电路及工作过程2．掌握抗干扰电路及工作原理3．了解行输出变压器的功能和特点4．掌握开关式稳压电源的特点5．了解开关式稳压电源的组成及工作原理二、教学内容1．扫描电路的作用、要求及组成2．同步分离电路3．抗干扰电路4．行输出变压器5．对稳压电源性能的要求和开关式稳压电源的特点要求，开关式稳压电源的特点6．开关式稳压电源的组成及工作原理组成，工作原理7．实用开关电源电路介绍五、大纲说明1．本大纲根据高师院校人才培养要求几相关专业课程设置要求制定2．本大纲依照循序渐进的原则编排，由简到繁，由浅入深，先宏观后微观。
电视机的物理参数和原理
（3）为显像管和视放电路提供多种直流电压。
（4）能够被场同步信号同步。
1、简述PAL制色度信号的编码过程。
（1）三个基色信号经矩阵电路得到一个Y信号和R一Y、B一Y信号。
（2）将R一Y、B一Y信号先经频带压缩为1.3MHz。
（3）再将R一Y、B一Y信号经幅度压缩为V信号与U信号。
5、伴音中放:对6.5MHz的第二伴音中频进行放大并限幅，提高伴音中频信号的幅度并消除干扰。
6、亮度通道:放大并延时亮度信号。
7、场振荡器:产生频率略低于场频的场扫描信号。
8.高频调谐器：选择电台；对高频信号进行放大；将高频信号变成中频信号。
9、高频调谐器高放级：放大接收的高频信号，提高接收灵敏度。
1、说出行扫描电路的主要要求和作用。
（1）产生频率准确线性良好幅度足够的行扫描电流。
（2）能够被行同时信息同步。
（3）提供行消隐信号，用以消除行回扫线。
（4）提供显像管和视放电路的工作电压。
1、简述三基色原理，在电视技术中的是如何应用这一原理的。
答：三基色原理及应用：
（1）自然界中的一切彩色都可以分解为R、G、B三种基色。
10高频调谐器本机振荡:产生比接收图像载频高38MHz的等幅正弦波信号。
11、高频调谐器混频级:将高放后的高频信号与本机振荡信号混频产生中频信号。
12、伴音鉴频器：从6.5MHz信号中解调出音频信号。
13、亮度延ቤተ መጻሕፍቲ ባይዱ电路：将Y信号延时0.6μs，使之与色度信号同时到达显像管。
14、副教波晶体振荡电路：产生4.43MHz的副载波信号。
利用这一原理，彩色电视台就是将彩色图像分解为三种基色，转换成相应的三基色信号后，再经编码后发送出去，就可以传送彩色图像。
电视机的物理参数和原理

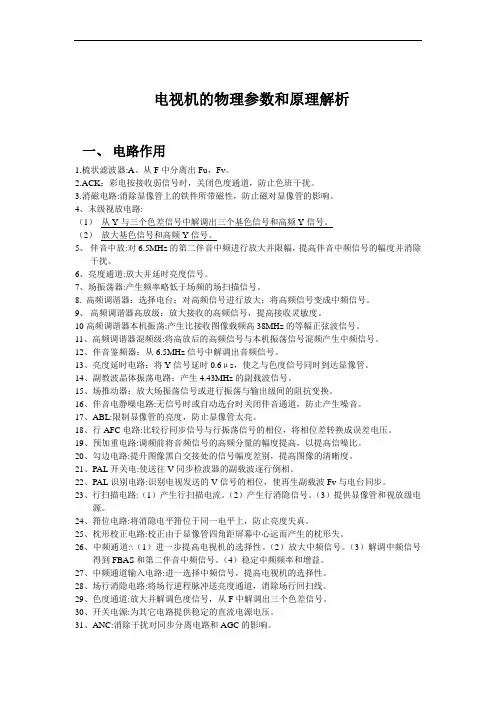

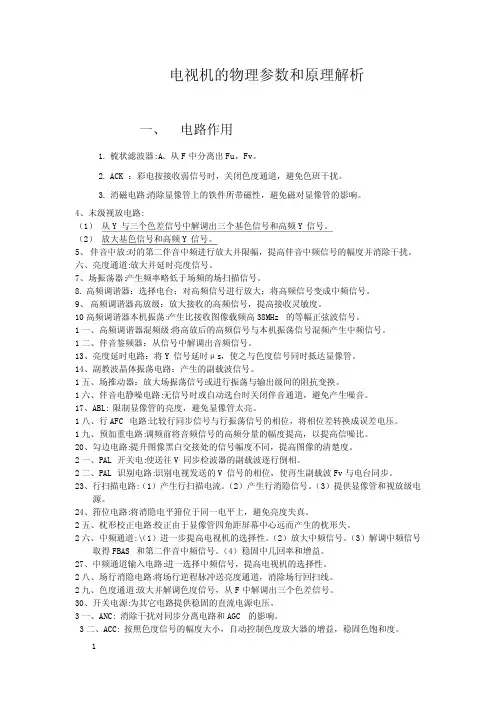

电视机的物理参数和原理解析一、 电路作用1.梳状滤波器:A、从F中分离出Fu，Fv。
2.ACK：彩电按接收弱信号时，关闭色度通道，避免色班干扰。
3.消磁电路:消除显像管上的铁件所带磁性，避免磁对显像管的影响。
4、末级视放电路:（1） 从Y与三个色差信号中解调出三个基色信号和高频Y信号。
（2） 放大基色信号和高频Y信号。
5、 伴音中放:对的第二伴音中频进行放大并限幅，提高伴音中频信号的幅度并消除干扰。
六、亮度通道:放大并延时亮度信号。
7、场振荡器:产生频率略低于场频的场扫描信号。
8. 高频调谐器：选择电台；对高频信号进行放大；将高频信号变成中频信号。
9、 高频调谐器高放级：放大接收的高频信号，提高接收灵敏度。
10高频调谐器本机振荡:产生比接收图像载频高38MHz的等幅正弦波信号。
1一、高频调谐器混频级:将高放后的高频信号与本机振荡信号混频产生中频信号。
1二、伴音鉴频器：从信号中解调出音频信号。
13、亮度延时电路：将Y信号延时μs，使之与色度信号同时抵达显像管。
14、副教波晶体振荡电路：产生的副载波信号。
1五、场推动器：放大场振荡信号或进行振荡与输出级间的阻抗变换。
1六、伴音电静噪电路:无信号时或自动选台时关闭伴音通道，避免产生噪音。
17、ABL:限制显像管的亮度，避免显像管太亮。
1八、行AFC电路:比较行同步信号与行振荡信号的相位，将相位差转换成误差电压。
1九、预加重电路:调频前将音频信号的高频分量的幅度提高，以提高信噪比。
20、勾边电路:提升图像黑白交接处的信号幅度不同，提高图像的清楚度。
2一、PAL开关电:使送往V同步检波器的副载波逐行倒相。
2二、PAL识别电路:识别电视发送的V信号的相位，使再生副载波Fv与电台同步。
23、行扫描电路:（1）产生行扫描电流。
（2）产生行消隐信号。
（3）提供显像管和视放级电源。
24、箝位电路:将消隐电平箝位于同一电平上，避免亮度失真。
2五、枕形校正电路:校正由于显像管四角距屏幕中心远而产生的枕形失。
电视技术
显像管是一种特殊的电真空器件，其电子枪主要由灯丝阴极、栅极、加速极、聚焦极、高压阳极等组成。
在我国采用的隔行扫描广播电视系统中，行频为15625Hz，场频为50Hz，帧频为25Hz。
彩色的三要素是指亮度、色调、色饱和度电视系统中选用的三基色分别是红（R）、绿（G）、蓝（B）]彩色全电视信号的组成包括亮度信号、色度信号、色同步信号、复合同步信号、复合消隐信号.在我国使用的电视系统中，图像和伴音的调制方式分别是调幅和调频高频头的基本组成包括输入回路、高频放大器、变频电路等中放通道的主要组成部分包括预中放电路、声表面波滤波器、中频放大器、视频检波器、中频AGC、ANC等。
亮度通道的组成包括色副载波陷波器、亮度延时电路、直流箝位电路、轮廓补偿电路、末级视放电路等。
伴音通道的组成包括伴音制式转换电路、伴音中放电路、伴音鉴频电路、低放电路、功放电路等扫描系统的组成包括同步分离电路、行扫描电路、场扫描电路行扫描电路的组成包括行AFC电路、行振荡电路、行推动电路、行输出电路等场扫描电路的组成包括场振荡电路、锯齿波形成电路、场推动电路、场输出电路目前国际上流行的三大彩色制式分别是PAL制、NTSC制、SECAM制NTSC制编码器的主要组成包括编码矩阵、低通滤波器、副载波振荡器、延时电路、平衡调幅器、加法器NTSC制解码器的主要组成包括带通滤波器、副载波恢复电路、同步检波器、延时电路、矩阵电路、副载波陷波器PAL制编码器与NTSC制编码器相比增加了倒相器、PAL开关等电路。
在PAL制解码器中，梳状滤波器的组成包括加法器、减法器、一行延时线电路。
PAL制解码器的组成包括亮度通道、色度通道、副载波恢复电路、解码矩阵电路在PAL制解码器中，色度通道的组成包括色度带通放大器、ACC电路、ACK 电路、梳状滤波器、同步检波器副载波恢复电路的主要组成包括色同步选通电路、压控振荡器、鉴相器、低通滤波器、PAL开关、90o移相器射频电视信号中，伴音载频比图像载频高6.5MHz。
电视技术概论之PAL制解码器概述
延时电路通常做成单体器件，称为“亮度延时线”。我国 生 产 的 彩 色 电 视 机 一 般 采 用 集 总 参 数 延 时 线 。 例 如 ： YC600ns/1 500Ω就是一种由20节LC集总参数网络组成的亮度延时 线，其外型尺寸为10mm×40 mm×30mm，延时600 ns（即 0.6μs）， 特性阻抗为1 500Ω。 亮度延时线的电路符号如图8-9 所示。8.2.3 图像轮廓正电路图 8-4 勾边原理
图 8-5 轮廓校正电路及波形
8.2.4 直流分量恢复电路
图 8-6 直流分量恢复电路
8.2.5 自动亮度限制(ABL)电路
图 8-7 自动亮度限制电路
8.2.6 亮度信号延时电路
由于行正程时间为52μs，该20英寸彩色电视机的屏幕水平 宽 度 约 为 400mm ， 则 0.6μs 延 时 差 对 应 的 屏 幕 距 离 为 L=400×0.6/52≈4.6mm。显然，如不加补偿，会严重影响彩色 图像的清晰度。补偿的办法是在亮度通道中，设置一个0.6μs的 延时电路。
实际上，从同步检波器解调出的色差信号U、V还必须经
过去压缩放大器，才能恢复出原来的色差信号UB-Y、和UR-Y。 即通过适当安排色差信号放大器的增益给U、V信号以不同的 放大倍数。具体些说，将U信号放大1/0.493=2.03倍，V信号 放大1/0.877=1.14倍，就分别成了UB-Y、和UR-Y信号。
８.3 色 度 通 道
８.3.1 色度通道的组成
图 8-11 色度通道组成方框图
图 8-12 带通放大器典型电路
８.3.2 色度带通放大器和ACC
1. 色度带通放大器
图 8-13 色同步分离电路
2. ACC
PAL制解调解码电路
彩色解调解码电路原理与故障维修
1.4 解码矩阵及视放末级电 1.色差矩阵
同步解调输出的R-Y、B-Y色差信号在G-Y色差矩阵中相 加，产生G-Y色差信号，三个色差信号一同进入色差信号放大 器，色差信号放大器的增益由微处理器输入的色饱和度数据控 制，也称为色度控制。 2.基色矩阵
色差信号放大器输出的R-Y、G-Y、B-Y三个色差信号与亮 度通道送来的Y信号在基色矩阵中相加，还原出R、G、B三基色 信号，三基色信号通过激励电路，输出到末级视放电路，放大 后加到显像管的阴极，使荧光屏显示彩色图像。
另外，由于7.8kHz信号来自色同步，它可以反映色同步信 号的有无及幅度的大小。色同步信号的有无代表了电视机接收 的是彩色电视信号还是黑白电视信号，色同步信号的幅度的大 小代表了接收彩色电视信号的强弱。因此，7.8kHz信号还可以 作为ACC、ACK等电路的控制信号。
彩色解调解码电路原理与故障维修
彩色解调解码电路原理与故障维修
3．黑电平箝位电路 该电路的作用是恢复耦合电容所隔掉的亮度信号的直流分
量。亮度信号是一种单极性的信号，具有直流分量，也是信号 的平均值，反映了图像的平均亮度。当图像为亮场时，直流分 量就高，当图像为暗场时，直流分量就低。通过耦合电容后， 将造成亮度信号直流分量的丢失。
一般通过红截止、绿截止和蓝截止三个电位器（称暗平 衡调整电位器），改变三个末级视放管的发射极电流，从而 间接改变显像管三个阴极的直流电位，使三个基色视频信号 的消隐电平分别移到各电子枪调制特性的截止点上。这样， 当三基色视频信号同时加至显像管的三个阴极时，三基色电 流同时出现，从而实现暗平衡。
彩色解调解码电路原理与故障维修
个色差信号同时到达基色矩阵电路。在彩色电视机中，亮度信 号与色度信号是经过不同的通道进行传输的，色度信号比亮度 信号频带窄，它将比亮度信号到达基色矩阵的时间晚0.6μs左 右。这样会造成屏幕上图像的彩色与黑白轮廓不重合。为了使 亮度信号和色度信号同时到达基色矩阵电路，在亮度通道中设 置了亮度延时电路。
8光学信息处理
零频分量是一个直流分量，它只代表像的本底
信息光学
INFORMATION OPTICS
8.2.2 空间滤波的傅里叶分析
(2) 滤波器是放宽单缝，仅使零级和正、负一级频谱通过
透射频谱为
aB 1 1 a a T ( fx ) H fx sinc Bf x sinc sinc B f x sinc sinc B f x d d d d d
像的振幅分布具有周期性， 其周期与物周期相同，但 强度是均匀的
信息光学
INFORMATION OPTICS
8.2.2 空间滤波的傅里叶分析
(4) 滤波器为一光屏，只阻挡零级，允许其它频谱通过
(ii)当a>d/2时
强度分布出现衬度 反转，原来的亮区 变为暗区，原来的 暗区变为亮区
像的振幅 分布向下 错位
信息光学
INFORMATION OPTICS
8.2 相干滤波的基本原理
8.2.2 空间滤波的傅里叶分析
讨论一维情况，并利用4f系统进行滤波操作
物:一维栅状物—Ronchi光栅 其透过率函数为矩形函数阵列：
t ( x1 )
m
rect[(
x 1 md ) / a ]
缝宽 缝间距
(1)三透镜系统
空间频率滤波系统
准直
变换 滤波器 成像
4f系统
频谱分析:观察和记录物的空间频率特性 空间滤波：改变物的空间频谱结构,进而改变像分布
信息光学
INFORMATION OPTICS
8.2 相干滤波的基本原理
阿贝-波特实验
(1) 如果不在频谱平面作任何操作，则在输出 平面得到原物的像 —— 二次成像（不考虑光 学系统的有限孔径）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(3)补偿显像管R、G、B阴极电子束调制特性的 差异，即设立白平衡调整电路。
21
电 视 技 术
• RGB信号产生原理
Ube1=U（B－Y）－（－UY）=UB Ube2=U（R－Y）－（－UY）=UR Ube3=U（G－Y）－（－UY）=UG 经三个视放管倒相放大后：
Uc1=-AUB Uc2=-AUR Uc3=-AUG
（6）消隐信号加入。
5
电 视 技 术
亮度通道
• 组成
FBAS 4.43MHｚ 吸收 Y' 亮度放大 处理 0.6μS 延时 视频 放大 往基色 矩阵
清晰度控制 行、场消隐 脉冲 亮度 对比度
6
电 视 技 术
2、各单元电路的作用
（1）副载波吸收电路
7
电 视 技 术
2、各单元电路的作用
（1）副载波吸收电路
24
电 视 技 术
白平衡调整：
亮平衡调整：调节三个 激励信号幅度的大小比例。 原因:R、G、B调制特 曲线中的跨导（斜率）不同 而截止电压相同. 特点:低亮度区的黑白图 像比较标准，但在高亮度区 黑白带色彩严重。
25
电 视 技 术
白平衡调整：
暗平衡调整：调整 显像管阴极静态工作点。 原 因 :R、G、B 调 制 特性曲线中的截止电压不 同而跨导（斜率）相同. 特点:低亮度区带色 彩严重。
目前，彩色电视机中一般都采用对消隐电平(黑色电平) 箝位的方法来实现直流分量的恢复。
15
电 视 技 术
2、各单元电路的作用
（4）自动亮度限制(ABL)电路
图像亮度过大的危害
• 造成屏幕荧光粉老化速度加快或者永久性失效 • 电子束电流过大，使行输出电路的高压过载
16
电 视 技 术
ABL实例分析：
17
22
电 视 技 术
何谓白平衡?
白平衡是指彩色电视机在接收黑白图像 或接收彩色图像的黑白部分时，图像应为标 准的黑白图像而不带任何色彩。
23
电 视 技 术
白平衡不良故障现象 如果彩色电视机白平衡不良，不但整屏黑白
图像带有色彩，而且整屏彩色图像也不会纯正。
白平衡不良原因是什么? 1.显像管R、G、B阴极调制特性并不完全一样。 2.R、G、B荧光粉的发光效率也不相同。
失去 直流 分量 前后 的图 像信 号
13
电 视 技 术
我来自侏罗 纪公园
我不要当 变色龙
原始图像
显示图像
14
电 视 技 术
2、各单元电路的作用
（3）直流分量恢复电路
传送直流分量的方法： A、在视频通道采用直接耦合，即从视频检波到显像管 阴极均采用直流耦合电路。 B、视频通道仍采用交流耦合，而在显像管之前对亮度 信号采用箝位的方法来恢复其直流分量。
电 视 技 术
亮度超前于色度信号的后果 ——镶 边 现 象
镶边现象的解决之道——亮度延迟线
18
电 视 技 术
输入
对比度控制 输出
增益 调节 RC元 件 对比 度放 大器 射极 输出
恢复直 流分量 黑电平 箝位输 入
-Y信号 输出端 亮度延 迟线
亮度信号处理电路
19
电 视 技 术
输入
对比 度放 大器 射极 输出 恢复直流 分量
电 视 技 术

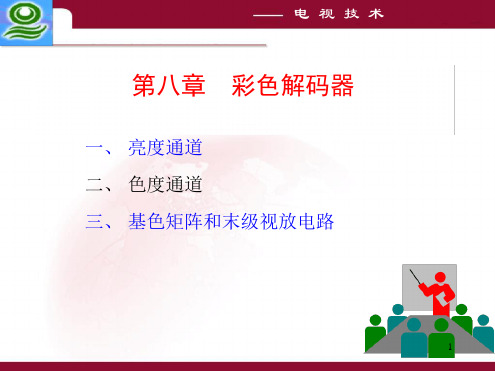

第八章
一、 亮度通道 二、 色度通道
彩色解码器
三、 基色矩阵和末级视放电路
1
电 视 技 术
复习:
2
电 视 技 术
3
电 视 技 术
彩色解码器
任务：对经视频检波后的彩色全电视信号（FBAS）进 行处理，恢复出红、绿、蓝三个基色信号去激励彩色显像管， 使屏幕重现彩色电视图像。 构成：由亮度通道、色度通道、基色矩阵和末级视放电
路构成。
4
电 视 技 术
亮度通道
• 功能及要求
亮度通道的作用是把亮度信号从彩色全电视信号中 分离出来，加以放大、延时、箝位、勾边，然后送往基 色矩阵电路。因此，对亮度通道具有以下要求： （1）对比度放大及控制。 （2）亮度信号延时0.6μS。 （3）色度信号吸收。 （4）恢复直流分量。 （5）亮度控制与自动亮度限制。
未加入陷波 器时的特性 加入陷波器 时的特性
亮度通道的幅频特性
8
电 视 技 术
4.43M陷波器电路
串联谐振——吸收
并联谐振——阻波
9
电 视 技 术
2、各单元电路的作用 我怎么变成 我是一只漂 这个样子了?! 亮的熊猫 （2）图像轮廓校正电路——勾边原理
原始图像
陷波后的图像
10
电 视 技 术
2、各单元电路的作用
26
电 视 技 术
基色矩阵电路和末级视放电路是和为一体的，它由三个单级视频放大电路组成。
电 路 分 析
27
电 视 技 术
作
业
1．阅读： P211 ～ P218， P230 ～ P232 2，预习：P218～P230（色度通道）
28
电 视 技 术
Thank you !
29
对比度控制
黑电平 箝位输 入
-Y信号 输出端 亮度延 迟线
输出
增益 调节 RC元 件
亮度信号处理电路
20
电 视 技 (1)将R-Y、G-Y、B-Y三个色差信号分别与Y信号 相加混合，以得到R、G、B三基色信号； (2)将R、G、B三基色信号放大到100VPP左右的 幅度，以激励显像管R、G、B阴极；
（2）图像轮廓校正电路——勾边原理
11
电 视 技 术 u1 u2 u3
轮廓补偿前后的 波形与实现
钩边电路
u1 u2
谢谢大家的帮助， 我又变成了一只 漂亮的熊猫
u3
12
电 视 技 术
2、各单元电路的作用
（3）直流分量恢复电路
直流分量丢失，会使重现的彩色图像背景亮度及彩色 图像的色调和色饱和度发生变化。
