塑胶产品电镀工艺
塑胶件电镀工艺方案对比
示例图片
电镀工艺分类
塑胶产品电镀-真空镀（PVD)
对于有字符透光要求的 产品，一般推荐使用 PVD工艺
注：真空镀对底材没有要求，底材颜色根据是否需要透光来选择材 料,模具结构根据是否有漏光防护要求选择一射或者双射成型
优点：环保，字符可透光，对镭雕字符或者花纹无特殊要求（同喷漆 +镭雕字符一致） 缺点：成本相对较高，无法做到同电镀完全一致的外观；耐磨性差， 表面需做UV固化；无法通过全部的电镀测试要求。
工艺1 ：单色注塑+电镀 优点：模具简单，成本低,配合镭雕工艺可做出不同颜 色的字符或者花纹 缺点：产品不可透光
示例图片
电镀外观件 应用举例
电镀工艺分类
塑胶产品电镀-水镀工艺2
注：塑料件水镀产品一般基材分为单色塑胶件和双色塑料件注塑
工艺2 ：双色注塑，（ 第一射材料选用透光材料，不可电镀 ； 第二射材料选用电镀级ABS或者PC/ABS)+电镀+镭雕+电镀 优点：产品既拥有电镀的质感效果，字符或者花纹又可以透 光 缺点：模具结构相对复杂，电镀良率较低，成本很高，字符 或者花纹图案不能是封闭结构， 字符颜色为电镀底材颜色。
示例图片
电镀方案对比
一般工艺流程 用途
模具结构 优点
缺点
其他
电镀方案1
电镀方案2
注塑+电镀
无图案/字符，或者有图 案/字符，但无背光产品
单色注塑
注塑+电镀+镭雕+电镀 有图案/字符，有背光
双色注塑
• 模具结构简单 • 电镀工艺简单， • 成本低
• 产品可透光
• 产品不可透光
• 模具结构相对复杂 • 电镀工艺复杂 • 成本高
塑料电镀工艺简介
3. 关于局部防镀：
有些产品要求局部防镀，一般采取喷/涂绝缘漆的方法。
4. 六价铬问题：
理论上，电镀最表面的金属铬是“铬原子”，既不是六价铬也不是三价铬 。所以，成品上面不应该有“六价铬”的存在。电镀过程中的六价铬，通过很多 道水洗，都被清洗掉了。但由于受RoHS的影响，大家一听“六价铬”还是很担心 。 由于过程中使用了CrO3，所以，电镀过程是不环保的。
2. 硬度：
铅笔硬度计，Mitsubishi铅笔，一般要求2H(六价铬)、1H(三价铬) 影响硬度的主要因素： ---素材本身的硬度 ---镀层的厚度(硫酸铜比较软，焦磷酸铜比较硬，铬层最硬)
3. 耐磨擦：
RCA试验机，175g，300次。如果铬层膜厚达到0.1um以上，耐磨擦几乎 不会有问题。
5. 气仓(料没有烘干)
电镀后起泡，而且附着力较差，甚至可能会掉皮
6. 凸点
因为存在“尖端放电”现象，凸点会变得更大
7. 凹点
一般情况下，凹点在电镀后会变小一些，但看起来可能更明显
8. 异色点
基本上没有影响，除非是材质发生了改变
一般电镀件的功能测试要求
1. 附着力：
常用百格测试法，一般要求在4B(边角脱落5%以内)，最低3B(边角脱落 15%以内，且没有整格脱落) 影响附着力的主要因素： ---料温：一般规律，ABS在料温250℃左右的附着力最佳。 ---压力/速度：内应力明显的位置，附着力比较差 ---油污：表面最好不要有油，最好不要用脱模剂 ---电镀粗化：温度偏低或粗化时间过短，粗化时间过长也不行 ---化学镀镍后放在空气中时间较长，化学镍被氧化，导致铜层附着不良 ---敏化/活化不良：会导致化学镀镍不良
塑胶件品质对电镀品质的影响
塑胶电镀工艺流程
塑胶电镀工艺流程1. 简介塑胶电镀工艺是一种将金属层镀在塑胶制品表面的技术。
这种工艺可以改善塑胶制品的外观、耐磨性和耐腐蚀性。
在塑胶电镀工艺中，首先需要对塑胶制品进行预处理，以确保金属层能够附着在塑胶表面上。
接下来，将塑胶制品放入电化学池中，通过电解使金属离子在塑胶表面沉积形成金属层。
最后，对金属层进行后处理，如清洗、抛光和包装。
2. 工艺流程2.1 塑胶制品预处理塑胶制品预处理是塑胶电镀工艺的关键步骤，目的是为了去除塑胶表面的污染物和提高其附着力。
塑胶制品预处理通常包括以下几个步骤：•清洗：将塑胶制品放入清洗槽中，使用适当的清洗剂去除表面的油脂和污垢。
•激活：使用特定的化学品激活塑胶表面，以提高镀层的附着力。
•预处理：将塑胶制品放入预处理槽中，使用化学溶液对其进行处理，以去除残留的污染物和增加表面粗糙度，以提高金属层的附着力。
2.2 电化学沉积在塑胶制品预处理完成后，将塑胶制品放入电化学池中进行电解镀金属层的过程。
电化学沉积的步骤如下：•电解液配置：根据所需的镀层材料（如铬、镍、铜等），配置合适的电解液。
•电解槽设定：将电解槽注满电解液，并设置合适的温度、电流密度和电解时间。
•电解镀层：将经过预处理的塑胶制品悬挂在电解槽中，连接阳极、阴极和电源，通以电流，使金属离子在塑胶表面沉积形成金属层。
2.3 后处理在完成电化学沉积后，金属层需要进行后处理，以确保其质量和外观。
后处理步骤如下：•清洗：将镀有金属层的塑胶制品放入清洗槽中，使用适当的清洗剂去除电解液残留物。
•抛光：使用特定的抛光剂对金属层进行抛光处理，以提高其光洁度和光泽。
•包装：经过后处理的塑胶制品金属层可以进行包装，以保护其表面免受机械损伤。
3. 工艺特点塑胶电镀工艺具有以下几个特点：•提高外观：塑胶电镀可以使塑胶制品表面覆盖金属层，从而提高其外观质量，使其看起来更加高档和耐用。
•增强耐磨性：金属层不仅可以改善塑胶制品的外观，还可以增强其耐磨性，延长使用寿命。
塑胶电镀工艺流程
塑胶电镀工艺流程塑胶电镀工艺流程是指通过在塑胶制品表面镀上一层金属膜，以提高其外观质量和耐磨性。
这个工艺流程通常分为预处理、电镀、后处理三个步骤。
首先是预处理阶段。
首先需要对塑胶制品进行清洗，以去除表面的油污、灰尘等杂质。
清洗方法通常有水洗、碱洗。
然后进行除油处理，一般采用溶剂浸泡和高温烘干的方式，将塑胶制品表面的油脂彻底去除。
除油后，还需要进行酸洗，以去除表面的氧化物和锈蚀，提高镀层的附着力。
酸洗一般使用盐酸和硫酸溶液进行。
接下来是电镀阶段。
将经过预处理的塑胶制品置于电镀槽中，并加入电镀溶液，溶液中含有金属盐和光亮剂。
然后将金属盐中的金属离子通过电流的作用还原到塑胶制品的表面，形成金属镀层。
其中，阳极连接电源的叫阳极枚举器，负极接地叫阳极尤架。
电流通过阳极尤架，然后从盐酸和硫酸中取金属去镀塑料件相连接出去。
电镀时间一般根据镀层的厚度要求来确定，过长的电镀时间容易导致镀层太厚，不利于均匀性和附着力。
同时需要注意控制电流密度和电压，以确保金属镀层的质量和合格率。
最后是后处理阶段。
在电镀完成后，需要对镀层进行清洗，去除表面的杂质和光亮剂残留。
清洗方法通常是采用水洗和酸洗。
然后进行干燥处理，以保证镀层的干燥和稳定。
总结一下，塑胶电镀工艺流程主要包括预处理、电镀和后处理三个步骤。
预处理阶段主要是对塑胶制品进行清洗、除油和酸洗，以为电镀做好准备。
电镀阶段通过电流作用将金属镀层还原到塑胶制品表面，形成金属膜。
后处理阶段主要是清洗和干燥，以确保镀层的质量和稳定性。
塑胶电镀工艺流程的每一个步骤都需要仔细控制，以确保最终的产品质量和外观。

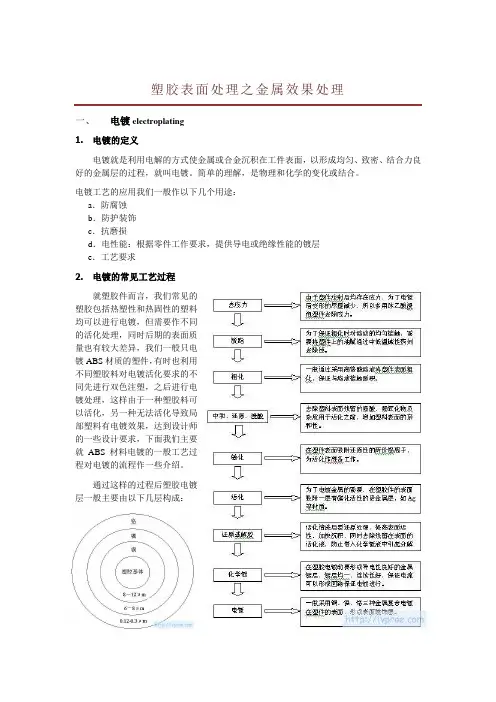

塑胶表面处理之电镀
塑胶表面处理之金属效果处理一、电镀electroplating1.电镀的定义电镀就是利用电解的方式使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。
简单的理解，是物理和化学的变化或结合。
电镀工艺的应用我们一般作以下几个用途：a．防腐蚀b．防护装饰c．抗磨损d．电性能：根据零件工作要求，提供导电或绝缘性能的镀层e．工艺要求2.电镀的常见工艺过程就塑胶件而言，我们常见的塑胶包括热塑性和热固性的塑料均可以进行电镀，但需要作不同的活化处理，同时后期的表面质量也有较大差异，我们一般只电镀ABS材质的塑件，有时也利用不同塑胶料对电镀活化要求的不同先进行双色注塑，之后进行电镀处理，这样由于一种塑胶料可以活化，另一种无法活化导致局部塑料有电镀效果，达到设计师的一些设计要求，下面我们主要就ABS材料电镀的一般工艺过程对电镀的流程作一些介绍。
通过这样的过程后塑胶电镀层一般主要由以下几层构成：高光电镀高光电镀的效果的实现通常要求模具表面良好抛光，注射出的塑件采用光铬处理后得到的效果。
亚光电镀亚光电镀的效果的实现通常要求模具表面良好抛光，注射出的塑件采用亚铬处理后得到的效果。
珍珠铬珍珠铬电镀的效果的实现通常要求模具表面良好抛光，注射出的塑件采用珍珠铬处理后得到的效果。
蚀纹电镀蚀纹电镀的效果的实现通常要求模具表面处理出不同效果的蚀纹方式后，注射出的塑件采用光铬处理后得到的效果。
混合电镀在模具处理上既有抛光的部分又有蚀纹的部分，注射出的塑件电镀后出项高光和蚀纹电镀的混合效果，突出某些局部的特征。
混合电镀效果对设计的要求：我们在设计中常常采用高光电镀和蚀纹电镀的效果共同作用在一个制品上得到特殊的设计效果，通常在设计中建议采用较小的蚀纹，这样效果会比较好，但这样的设计时，为了不会使蚀纹的效果被电镀所掩盖，有时会电镀两层后就不进行电镀，这样的后果是电镀第二层的镍会比较容易氧化变色，影响设计的效果。
塑胶电镀工艺(3篇)
第1篇一、引言随着科技的不断进步，塑胶制品在日常生活、工业生产以及电子设备等领域得到了广泛的应用。
塑胶电镀作为一种表面处理技术，能够有效提高塑胶制品的耐腐蚀性、耐磨性、导电性等性能，使其在各个领域发挥更大的作用。
本文将详细介绍塑胶电镀工艺的技术原理、应用及发展趋势。
二、塑胶电镀工艺技术原理1. 塑胶电镀基本原理塑胶电镀是利用电化学原理，在塑胶表面形成一层金属镀层的技术。
其基本原理是：将塑胶制品作为阳极，金属离子作为电解质，通过电解作用，使金属离子在塑胶表面还原沉积，形成金属镀层。
2. 塑胶电镀工艺流程（1）预处理：对塑胶制品进行清洗、脱脂、活化等预处理，以提高镀层附着力。
（2）电镀：将预处理后的塑胶制品放入电镀液中，通过电流使金属离子在塑胶表面还原沉积，形成金属镀层。
（3）后处理：对电镀后的塑胶制品进行封孔、钝化、烘干等后处理，以提高镀层性能。
三、塑胶电镀工艺应用1. 电子行业塑胶电镀在电子行业中的应用十分广泛，如手机、电脑、家用电器等。
通过电镀技术，可以提高塑胶制品的导电性、耐磨性、耐腐蚀性等性能，从而提高电子产品的使用寿命。
2. 汽车行业在汽车行业，塑胶电镀技术主要用于提高汽车零部件的耐磨性、耐腐蚀性、装饰性等。
如汽车保险杠、仪表盘、座椅等。
3. 医疗器械行业医疗器械行业对产品的质量要求极高，塑胶电镀技术可以提高医疗器械的耐腐蚀性、耐磨性、生物相容性等性能，使其在临床应用中更加安全可靠。
4. 建筑材料行业在建筑材料行业，塑胶电镀技术可以提高塑料制品的耐腐蚀性、耐磨性、装饰性等性能，如排水管、电线电缆护套等。
四、塑胶电镀工艺发展趋势1. 绿色环保随着环保意识的不断提高，绿色环保成为塑胶电镀工艺的重要发展方向。
未来，环保型电镀液、环保型电镀工艺以及环保型设备将得到广泛应用。
2. 高性能化为满足不同行业对塑胶制品性能的要求，高性能化将成为塑胶电镀工艺的重要发展趋势。
如高导电性、高耐磨性、高耐腐蚀性等。
塑胶电镀工艺
Cl- 0.181 nm
Pd 0.128 nm
Sn2+ 0.093 nm
[(Pd)mnSn2+，2(n-x)Cl-]2x+2xCl-
(Pd)m 是胶核，m表示胶核中所含Pd的分子数， [(Pd)mnSn2+，2(n-x)Cl-]2x+是胶粒，n表示胶核所 吸附的Sn2+离子数，溶液中的Cl-又可以部分地吸 附在其周围，2（n-x）为吸附层中的相反电荷Cl数，2x是扩散层中的反号离子Cl-数。
极表面发生下列的氧化还原反应。
阳极： 4OH- → 2H2O + O2↑ + 4e Cr3+ → Cr6+ + 3e
阴极： 2H+ + 2e → H2↑
Cr6+ + 3e → Cr3+
将粗化废液放在阳极室，阴极室注入硫酸（主
要起导电作用），通直流电后，三价铬在阳极表
面氧化成六价铬，同时某些金属杂志离子通过隔
E线为例：一般控制钯浓度在30-50PPM左右,控 制锡离子在1-3g/L ，盐酸控制在250-300g/L, 温度为25± 2℃ 。
解胶
吸附在塑料表面的胶体以钯为核心，外围为二价锡的粒子，而钯水后的清
洗工序使二价锡水解成胶状：
SnCl2+H2O=Sn(OH)Cl+HCl
; SnCl2+2H2O=Sn(OH)2+2HCl
其中Sn(OH)Cl与Sn(OH)2结合，生成微溶于水的凝状物Sn2(OH)3Cl: Sn(OH)Cl + Sn(OH)2= Sn2(OH)3Cl
电镀工艺—ABS塑料
ABS塑料的介绍
塑料ABS树脂是目前产量最大，应用最广泛的聚合物，ABS是丙烯
腈、丁二烯和苯乙烯的三元共聚物，它将 丙烯腈（A）丁二烯（ B）苯乙烯 （ S）的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。
丙烯腈赋予ABS树脂的化学稳定性、耐油性、 一定的刚度和硬度；
丁二烯使其韧性、冲击性和耐寒性有所提高；
塑料电镀及其原理
塑 料 塑料电镀的目的是将塑料表面披覆上金属，
不但增加美观，且补偿塑料的缺点，赋予金属的
电 性质，充分发挥塑料及金属的特性于一体。但是 电镀过程是一个闭合的电路，各个部位都要是导
镀 电的，众所周知塑料是不导电的，为了解决这一 原 难题，我们电镀之前还需要利用化学镀，化学镀
的目的是在塑料制品表面生成一层导电的金属膜，
ABS塑料的应用
塑料ABS 在汽车内饰的要求条件：汽
车内饰追求的重要目标包括美观、低气味、 机械性能、耐热、耐候等。ABS汽车材料 能够满足各种内饰部件的使用要求，材料 具备以下条件： 1、良好的流动性 2、优异的抗冲击性 3、易加工成型 4、易着色、喷涂 5、低气味 6、良好的耐腐蚀性 7、亚光效果
塑料ABS树脂是目前产量最大，应用最广泛的聚合物，ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，它将 丙烯腈（A）丁二烯（ B）苯 乙如烯图（ 所示S），的电各镀种后性常能见有的机镀地层统主一要起为来铜，、兼镍具、韧铬，三硬种，金刚属相沉均积衡层的，优在良理力想学条性件能下。，各层常见的厚度如图所示，总体厚度0. 去AB应S汽力车：材由料于能塑够件满注足射各后种均内存饰在部应件力的，使为用了要电求镀，后材变料形具的备尽以量下减条少件，： 所以多用冰乙酸浸泡塑件去除应力。 电 四镀、就AB是S塑利料用工电艺解电的镀方流式程使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。 但这是就电 是镀最过基程本是电一镀个操闭作合了的。电路，各个部位都要是导电的，众所周知塑料是不导电的，为了解决这一难题，我们电镀之前还需要利用 化AB学S塑镀料，电化镀学工镀艺的流目程的是在塑料制品表面生成一层导电的金属膜，给塑料制品电镀金属层创造条件。 各AB类S塑电料器电：镀由工于艺A流BS程有高的光泽和易成型性，家用传真机、音响、VCD中也大量选用ABS为原料，吸尘器中也使用了很多ABS制作的零件， 厨物房与用 丙具烯也腈大-苯量乙使烯用共了聚A物BS的制混作合的物零）件。 粗脱化脂：一为般了通保过证采粗用化高时铬对酸溶溶液液的将均塑匀件接表触面，粗需化要，将保塑证件与上溶的液油接腻触通面过积中。低温碱性药剂去除掉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
境得要求均没有真空离子镀苛刻，从而被广泛应
用。在东莞很容易找到此类的供应商。而真空电
镀优秀供应商在东莞、深圳两地不是很多，至少
俺目前没有太多此类供应商
信息。但，水电镀有个弱点，只能镀ABS料和
ABS+PC料（此料镀的效果也不是很理想）。而
ABS料耐温只有80℃,这使得它的应用范围被限制
了。而真空电镀
常见的塑胶产品电镀工艺有两种：水电镀和真空
离子镀。1、水电镀:一般适用于ABS料、ABS+PC
料的产品。主要工艺是将需电镀的产品放入化学
电镀液中进行电
电镀。根据客户的不同需要，可镀成不同的颜色，
与高光银色、亚银色、灰银色。因为电镀后的产
品其导电性显著增强，对于某些需绝缘的部件怎
么办？办法有两种：其一
制品，产品设计婴儿系列如硅胶奶嘴，硅胶奶瓶，
医疗系列如硅胶医疗管，防毒面具等产品，我公
司可根据客户要求定做产品只需客户提供产品的
详细资料给我们，我们即
可开模生产。本文由： 塑胶厂，塑胶模具厂
整理
程复杂、环境、设备要求高，单价比水电镀昂贵。
现对其工艺流程作简要介绍：产品表面清洁、去
静电--〉喷底漆--〉烘烤底漆--〉真空镀膜--〉喷面
漆--〉烘
烤面漆--〉包装。真空电镀可分为一般真空电镀、
UV真空电镀、真空电镀特殊；工艺有蒸镀、溅镀、
枪色等。3、两种工艺的区别：水电镀因工艺较简
单，从设备到环
，在需绝缘的部位涂上绝缘油，该部位在电镀时
就不会被电镀到，从而达到绝缘效果！当然，涂
了绝缘油的部位会变黑，就不适宜作为外观面了。
其二，在需电镀的部位用
特殊的胶纸贴住，保护起来，同样达到绝缘的效
果ቤተ መጻሕፍቲ ባይዱ2、真空离子镀，又称真空镀膜：一般适用范
围较广，如ABS料、ABS+PC料、PC料的产品。
同时因其工艺流
可达200℃左右，这对使用在高温的部件就可以进
行电镀处理了。像风嘴、风嘴环使用PC料，这些
部件均要求耐130℃的高温。另，一般要求耐高温
的部件，做真空
电镀都要在最后喷一层UV油，这样使得产品表面
即有光泽、有耐高温、同时又保证附着力。4、两
种工艺的优缺点：A、简单来说，如真空电镀不过
UV油，其附着力很
差，无法过百格TEST，而水电镀的明显好于真空
电镀！因此，为保证真空电镀的附着力，均需后
续进行特殊的喷涂处理,成本当然高些。B、水电
镀颜色较单调，一般
只有亮银和亚银等少数几种，对于闪银、魔幻蓝、
裂纹、水滴银等五花八门的七彩色就无能为力了。
而真空电镀可以解决七彩色的问题。锦浩科技专
业生产各种硅胶和塑胶
