通风风管制造一般规定：1.金属风管及法兰制作的允许偏差2.矩形风管规格3.圆形风管规格4.圆形弯管弯曲半径和最少节数5.镀锌板风管及配件钢板厚度（mm）排烟系统风管钢板厚度可按高压系统；特殊除尘系统风管钢板厚度应符合设计要求。
6.7.12. 塑料板矩形法兰尺寸表13风管直径法兰用料规格镀锌螺栓规格宽×厚孔径孔数120-160 200-250 320 400 500 630 800 1000 1250 1600 2000-35×6-35×6-35×8-35×8-35×10-40×10-40×10-45×12-45×12-50×15-60×187.57.57.59.59.59.511.511.511.511.511.5345567910121518M6×30M6×35M6×35M8×35M8×40M8×40M10×40M10×45M10×45M10×50M10×60注：风管与法兰的连接处加三角支撑，三角支撑间距300~~400mm。
13. 风管强度要求(1) 矩形风管边长≥630mm和保温风管边长≥800mm，其管段长度在1.2m以上均应采取加固措施。
对边长小于或等于800mm的风管，宜采用楞筋、楞线的方法加固，强筋、楞线外凸方向为风管外侧。
(2)当中压和高压风管的管段长度大于1200mm时，应采取加固框的形式加固。
高压风管的单咬口缝应有加固、补强措施。
当风管的板材厚度大于或等于2mm时，加固措施的范围可放宽。
(3)三通加固采用角钢框或分流板加固。
角钢加固为管外加固。
加固角钢采用L40角钢。
风管角钢加固采用风管周边加固、风管大边加固、风管内纵向设置角钢加固；风管压筋采用十字交叉筋或纵向平行筋。
风管角铁法兰规范标准
风管角铁法兰规范标准风管角铁法兰是风管系统中非常重要的部件，它在风管连接和支撑中起着至关重要的作用。
因此，对于风管角铁法兰的规范标准，我们需要进行深入的了解和研究，以确保其在风管系统中的稳定性和安全性。
首先，风管角铁法兰的材质选择非常重要。
一般来说，风管角铁法兰的材质应选择优质的碳素钢或不锈钢材质，以确保其具有良好的耐腐蚀性和强度。
在选择材质时，还需要考虑其在不同温度和湿度条件下的稳定性，以确保风管系统的长期稳定运行。
其次，风管角铁法兰的尺寸和连接方式也需要符合规范标准。
在设计和安装风管系统时，需要根据实际工程需要选择合适尺寸的风管角铁法兰，并严格按照相关标准进行连接，以确保连接的牢固性和密封性。
此外，还需要注意风管角铁法兰的安装位置和支撑方式，以确保其在风管系统中的稳定性和可靠性。
另外，风管角铁法兰的表面处理也是非常重要的一环。
通常情况下，风管角铁法兰需要进行防锈处理和表面涂装，以提高其耐腐蚀性和美观度。
在表面处理过程中，需要严格按照相关标准进行操作，确保表面处理的质量和效果达到规范要求。
最后，对于风管角铁法兰的质量检测和验收也是至关重要的。
在风管系统的安装和调试过程中，需要对风管角铁法兰进行严格的质量检测和验收，确保其符合相关标准要求。
只有经过严格的质量检测和验收，风管角铁法兰才能够确保在风管系统中的稳定运行和安全使用。
综上所述，风管角铁法兰的规范标准对于风管系统的稳定运行和安全使用具有非常重要的意义。
只有严格按照相关标准进行材质选择、尺寸和连接、表面处理以及质量检测和验收，才能够确保风管角铁法兰在风管系统中发挥其应有的作用。
希望各位工程师和施工人员能够充分重视风管角铁法兰的规范标准，确保风管系统的安全稳定运行。
风管制作规范 (1)
风管制作规范一、所有风管及其配件的制作、安装必须符合《通风与空调工程施工质量验收规范》（GB50243-2002）、及国家建材和质量保证体系并应满足消防部门的检测要求。
二、镀锌风管的种类：根据法兰的不同分为：共板法兰、角铁法兰、插条式法兰、德国法兰等。
根据公司设备特点，加工优势就是共板法兰。
下表确定：镀锌钢板风管板材厚度1.风管与配件的咬口应紧密，宽度应一致，圆弧应均匀，两端面平齐，风管无明显的扭曲与翅角，表面应平整，凹凸不大于10mm；2.风管边长（直径）小于或等于300mm时，边长（直径）的允许偏差为±2mm；风管边长（直径）大于300mm时，边长（直径）的允许偏差为±3mm；3.管口应平整，其平面度的允许偏差为2mm；矩形风管两条对角线长度之差不应大于3mm；4.风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致；咬缝与四角处不应有开裂与孔洞。
5.风管内外表面不应有严重的划痕；6.风管板材拼接的咬口缝应错开，不应形成十字交叉缝；7.洁净空调系统风管不应采用横向接缝；8.风管为联合角咬口形式，单咬口长度为6mm~8mm。
单咬口包括直管的单边、弯头三通等的弧片都应满足咬口长度。
9.角铁法兰风管的翻边应紧贴法兰，翻边量均与、宽度应一致，不应小于6mm，且不应大于9mm。
图1：下图为成型风管图图2：下图为风管合口图图3：下图为风管联合口咬口图说明：图中L1=；L2=6-7mm五、角铁风管法兰的制作：1、角铁风管角钢的选用：21）中低压风管角钢法兰螺栓孔距≤150，高压≤100。
2）角钢法兰的连接螺栓和铆钉的规格及间距应符合上表的规定。
法兰的焊缝应熔合良好、饱满，不得有夹渣和孔洞；法兰四角处应设螺栓孔, 同一批同规格的法兰应具有互换性。
3）壁厚小于或等于的风管套入角钢法兰框后，应将风管端面翻边，并用铆钉铆接。
风管的翻边应平整、紧贴法兰、宽度均匀，翻边高度不应小于 6 mm；咬缝及四角处应无开裂与孔洞；铆接应牢固，无脱铆和漏铆。
风管设计规范
风管设计规范风管设计规范主要包括以下几个方面的内容：一、风管材料和尺寸规范1. 风管材料应选用无毒无害、耐腐蚀、不易细菌滋生的材料，如镀锌钢板、不锈钢板、塑料等。
2. 风管尺寸应根据风量和风速进行适当选择，以确保风管内的风速不超过规定值，一般不低于2m/s。
3. 风管连接应采用密封可靠、不易漏风的方式，如螺纹连接、法兰连接、密封软接头等。
二、风管布置和支撑规范1. 风管布置应符合气流流动的原则，避免出现死角、冷凝点和震荡等问题。
2. 风管应设置断续校正装置，以确保风流均匀分布。
3. 风管支撑应牢固可靠，支撑间距应符合规范要求，以防止风管变形和松动。
三、风管与设备接口规范1. 风管与设备（如空调机组、风机等）的接口应采用密封可靠的方式，以确保风量不受泄漏影响。
2. 风管与设备的连接处应设置补偿装置，以吸收因热胀冷缩而引起的伸缩变形。
四、风管隔热和防冷凝规范1. 风管在冷却水管道附近应进行隔热处理，以防止冷凝水的形成。
2. 风管内外表面应进行防腐和保温处理，以减少能量损失和减少冷凝水的产生。
五、风口和排风口规范1. 风口应选择适当的尺寸和形式，以保证风量和风速的要求。
2. 排风口应设置在合适的位置，尽量远离空气进口口和人员活动区域，以防止污染和异味扩散。
六、通风管道系统的测试和调试规范1. 完成风管系统安装后，应进行通风系统的静态与动态试验，以验证其性能和正常运行。
2. 根据试验结果进行调整和改进，以确保通风系统的正常运行和满足设计要求。
七、安全和环保要求1. 风管系统应符合相关的安全和环保法规要求，确保建筑物内的空气质量和人员健康安全。
2. 在风管系统设计过程中，要合理利用自然通风和热力学原理，减少能源消耗和对环境的影响。
总结：风管设计规范的制定和遵循，对于建筑物的室内通风和空气质量的保障起着重要作用。
在设计过程中，需要考虑材料选择、尺寸确定、布置和支撑、与设备的接口、隔热和防冷凝、风口和排风口的设置、测试和调试等方面的要求，并对安全和环保提出具体要求。
共板法兰风管标准
共板法兰风管标准一、材质要求共板法兰风管应采用金属材料制作，常用的金属材料包括镀锌钢板、不锈钢板、铝合金板等。
其中，镀锌钢板具有较好的耐腐蚀性和性价比，是不锈钢板和铝合金板的主要替代品。
在选择金属材料时，应根据使用环境和腐蚀要求进行选择。
二、法兰尺寸共板法兰风管的法兰尺寸应符合国家相关标准，常用的法兰尺寸为D320×200mm、D450×250mm等。
在制作风管时，应根据设计要求确定法兰尺寸，确保风管的安装和使用符合规范。
三、制作工艺共板法兰风管的制作工艺应采用共板法兰连接方式，具体制作流程如下：1.准备材料：根据设计要求准备金属材料和法兰配件。
2.下料：根据设计图纸将金属材料切割成所需形状和尺寸。
3.加工法兰：在金属材料上加工出法兰形状和孔洞。
4.组装：将法兰和金属材料连接在一起，可以采用焊接或螺栓连接等方式。
5.检测：对组装好的风管进行检测，包括气密性试验、强度试验等。
四、强度要求共板法兰风管应具有足够的强度，能够承受各种外力作用而不变形或损坏。
在制作风管时，应根据设计要求对风管进行强度检验，确保风管的强度符合规范。
五、密封性要求共板法兰风管应具有良好的密封性能，能够有效地防止空气泄漏。
在制作风管时，应对风管的连接处进行密封处理，如采用密封胶或螺栓紧固等方式。
同时，在安装和使用过程中也应保持风管的密封性能，防止空气泄漏。
六、抗风压性能共板法兰风管应具有足够的抗风压性能，能够在一定风速下保持稳定性和完整性。
在制作风管时，应根据设计要求对风管进行抗风压试验，确保风管的抗风压性能符合规范。
七、防火性能共板法兰风管应具有较好的防火性能，能够在使用过程中有效地阻止火势蔓延。
在制作风管时，应根据使用环境和防火要求对风管进行防火处理，如采用防火材料、防火涂料等。
同时，在安装和使用过程中也应按照防火规范进行操作和维护。
八、安装要求共板法兰风管的安装应按照规范进行操作，具体要求如下：1.在安装前应对风管进行检查，确保风管的外观完好、无损伤和变形等问题。
风管及法兰规范
2000＜D(b)≤4000
按设计
1.2
按设计
注：1、螺旋风管的钢板厚度可适当减小10%~15%。 2、排烟系统风管钢板厚度可按高压系统。 3、特殊除尘系统风管钢板厚度应符合设计要求。 4、不适用于地下人防与防火隔墙的预埋管。
除尘系统风管
1.5 1.5 2.0 2.0 2.0
按设计要求
输送油烟、水蒸汽及腐 蚀性气体
2.00 2.00 2.00 2.00 3.00

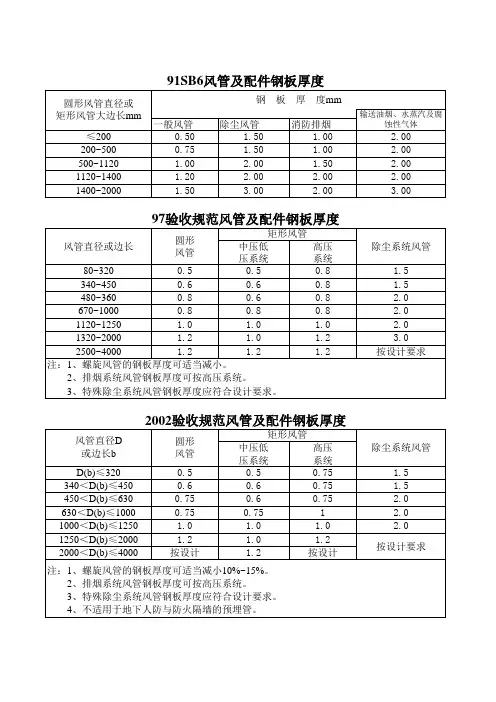

97验收规范风管及配件钢板厚度
风管直径或边长
圆形 风管
矩形风管
中压低
高压
压系统
系统
80~320
0.5
0.5
0.8
340~450
0.6
0.6
0.8
480~360
0.8
0.6
0.8
670~1000
0.8
0.8
0.8
1120~1250
风管直径D 或边长b
圆形 风管
矩形风管
中压低
高压
压系统
系统
D(b)≤320
0.5
0.5
0.75
340＜D(b)≤450
0.6
0.6
0.75
450＜D(b)≤630
0.75
0.6
0.75
630＜D(b)≤1000
0.75
0.75
1
1000＜D(b)≤1250
1.0
1.0
1.0
1250＜D(b)≤2000
1.0
1.0
1.0
1320~2000
1.2
1.0
1.2
2500~4000
1.2
1.2
800×32通风管道法兰链接片规范
800×32通风管道法兰链接片规范风管法兰连接1、法兰密封垫料。
选用不透气、不产尘、弹性好的材料，法兰垫料应尽量减少接头，接头形式采用阶梯形或企口形，接头处应涂密封胶。
法兰之间的垫料应符合设计要求。
2、法兰连接时，首先按要求垫好垫料，然后把两个法兰先对正，穿上几颗螺栓并戴上螺母，不要上紧。
再用尖冲塞进未上螺栓的螺孔中，把两个螺孔撬正，直到所有螺栓都穿上后，拧紧螺栓。
紧螺栓时应按十字交叉逐步均匀的拧紧。
风管连接好后，以两端法兰为准，拉线检查风管连接是否平直。
3、不锈钢风管法兰连接的螺栓，宜用同材质的不锈钢制成，如用普通碳素钢，应按设计要求喷涂涂料。
风管法兰标准风管法兰的标准也就是指法兰在风管中的一个合适尺寸，因为只有部件的合适才能够达到真正的通风的目的。
风管法兰的类型也是有很多，在购买的时候比较常见的问题就是保温或者是普通不保温的类型。
主要的型号区别就是管口度，内壁厚外壁厚之间上面的差别，不用数据的型号也是有着相对应的风管来进行匹配，只是在选择的时候需要非常的细心，这也是比较考验人的，因为风管法兰是一个相对来说比较专业性的东西，在进行处理的时候会涉及到很多的数据，和专业性的名词，所以在生活中遇到这样的问题的时候建议大家能够多做一些准备。
风管法兰间距在风管安装时，要注意对于风管的各边长以及尺寸要不大于400mm，并且间距要不超过3m，不小于400mm，对于螺旋风管，对其的标准略有不同，那就是对于支架间的距离要在5m到3.75m，以上的相关距离之适用于风管水平安装的时候，而与垂直安装的时候会又对应一种情况，比如需要有两个以上美的固定点来固定风管，风管之间的间距要小于4m。
风管法兰尺寸当风管为圆形薄钢板风管时，其直径≤140，法兰使用的材料为扁钢，其规格-20×4；当直径在150-280内时，法兰使用的材料为扁钢，规格为-25×4；其直径为300-500内，芬兰使用的材料为角钢，规格为L25×3；直径在530-1250内，法兰材料为角钢，规格为L30×4；直径在1320-2000内，法兰材料为角钢，规格为L40×4。
通风角钢法兰标准规范
通风角钢法兰标准规范
一、风角钢法兰规格规格
针对这种风角钢法兰，大家国家是具备十分苛刻的规范的。
当风管为环形冷轧钢板风管时，其直徑≤140，法兰应用的材质为镀锌扁钢，其规格20×4；当直徑在150-280内时，法兰应用的材质为镀锌扁钢，规格为-25×4；其外径为300-500内，风管为矩形框冷轧钢板风管，周长在≤630时，法兰应用的材质为角铁，规格为L25×3；当较大周长在800-1250内，法兰原材料采用的是角铁，规格为L30×3；较大周长在1600-2000内，法兰原材料为角铁，规格为L40×4.
二、风角钢法兰规范
针对风角钢法兰大家制订标准是十分简单的，由于仅有构件的合适才需要做到的确的通风的目地。
风角钢法兰的种类也是有很多，在购买的情况下比较常见的情况便是隔热保温或是是一般不隔热保温的种类。
关键的规格差别便是支管度，内腔厚表面厚中间上边的差别，无须数据信息的规格也是有着较为应的风管来实现配对，仅仅在随意选择的情况下务必十分的仔细，这也是比较挑戰人的，由于风角钢法兰是一个相对性比较专业的物品，在完成加工处理的过程中会涉及到到许多的数据信息。
三、风角钢法兰垫料
风角钢法兰在相接的情况下，大家务必考虑一下其垫料，各有不同的垫料其作用也是不一样的。
垫料应具有耐潮湿、有弹力和不错的密封性特性，保证风管的密闭特性，降低透风率。
运输有机废气所含酸碱性的空气时，应用耐酸性橡胶垫垫料等；运输高溫汽体或烟尘时，用石棉橡胶板或石棉布，石棉布多作为排烟尘风管上；在运输一般通风或空调机组中，多采用一般橡胶垫、内肌海棉橡胶垫等垫圈。
