sf650车库门电机说明书
开门机使用说明
自动开门机•资料.使用说明书标准技术参数◊机箱材料：国产标准45钢◊传动臂角度：180度◊开门方向：单向◊工作电压：AC220 ±10% V/50 ±10% HZ◊驱动电机：24V直流有刷电机◊输入接口：干接点信号O开、关门时间：仁9秒（可调）◊上电后进入通行状态所需时间：3秒◊工作环境：室内、室外（阴棚）◊温度：-1CTC一一50°C相对湿度：＜90%,不凝露—、安装说明1、设备的安装：开门机中预埋铺设RVV4X0.75mm2信号线及2X1.5mm2控制线。
并将控制线接至控制室。
用四个膨胀螺丝按下图底座安装尺寸将开门机固定。
设备安装尺寸图2、设备接线安装1） 输入接口： OPEN 、GND 为干接点短路信号； 2） 接线排的连接：按接线排的标识接好电源和开闸信号; 与门禁控制板、出门按钮、 电锁电路连接图 出门按钮锁负 锁正 口吁亠以口 nE J fe GND OPEN用户门禁控制板端子mGND +12V 丄X 磁力锁电轍(<2A) l=fl~采删加 >训玮殲―祠 ORW2X0.5mm^t^B1if ：哪号飆娜餓購序銀CJE'Z-- •—・■• — ------- -- - - ------- --T卫L3J控制箱内接线端注明：仁提供的开闸信号接法：干接点信号：GND为公共端，OPEN和GND短接就分别开信号；2、将磁力锁的正极(+12V)和负极(GND),分别接入控制箱内。
3、检查接线是否与接线图一致，检査所有插头是否有松动；检査设备是否接地可靠；确认无误后可上电调试。
3> 注意事项：未经许可，设备上请勿添加外围设备且确保设备接地可靠，保证设备工作的安全可靠;二、设备参数设置操作说明一、通用描述1.显示屏是指主控板上的从左到右显示的2位LED：2.三个按键从左到右依次为INC键，DEC键，SET键，SET键用于进入和退出功能设定；INC键用于对需要设定的参数进行加1； DEC键用于对需要设定的参数进行减1,或退出菜单（显示01时按DEC键退出菜单）；当要进入某项功能号时按SET键，此时显示屏显示2位当前功能号参数并闪烁，表示可以用INC键（+ ）, DSC键（一）对此功能号参数进行修改, 修改完成后按SET键退出此项参数设置。
科瑞达600车库门说明书

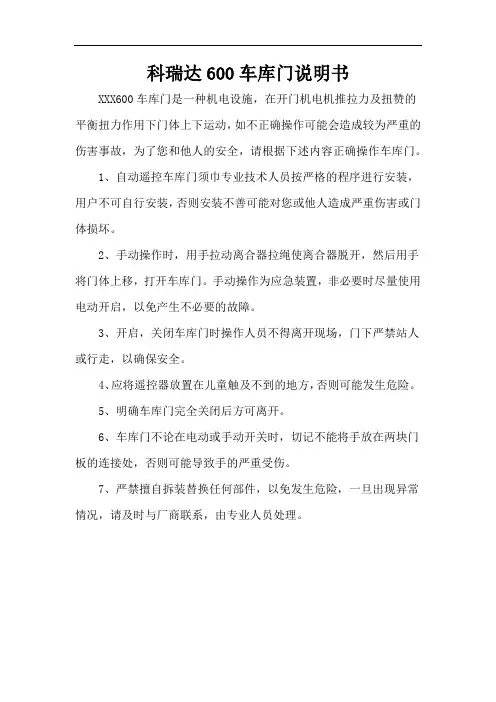

科瑞达600车库门说明书
XXX600车库门是一种机电设施，在开门机电机推拉力及扭赞的平衡扭力作用下门体上下运动，如不正确操作可能会造成较为严重的伤害事故，为了您和他人的安全，请根据下述内容正确操作车库门。
1、自动遥控车库门须巾专业技术人员按严格的程序进行安装，用户不可自行安装，否则安装不善可能对您或他人造成严重伤害或门体损坏。
2、手动操作时，用手拉动离合器拉绳使离合器脱开，然后用手将门体上移，打开车库门。
手动操作为应急装置，非必要时尽量使用电动开启，以免产生不必要的故障。
3、开启，关闭车库门时操作人员不得离开现场，门下严禁站人或行走，以确保安全。
4、应将遥控器放置在儿童触及不到的地方，否则可能发生危险。
5、明确车库门完全关闭后方可离开。
6、车库门不论在电动或手动开关时，切记不能将手放在两块门板的连接处，否则可能导致手的严重受伤。
7、严禁擅自拆装替换任何部件，以免发生危险，一旦出现异常情况，请及时与厂商联系，由专业人员处理。
650驱动器基本启动指南说明书
B E F O R E Y O U S TA R TThis document covers the steps necessary for a basic start-up of the 650 drive. Drive start ups should be performed by qualified electrical technicians who are familiar with AC drives and their applications. For de-tailed installation and safety information refer to the Instruction Manual.Ensure that all local electric codes are met while installing the drive. Check that all live parts are covered to protect against electric shock and that unexpected rotation of the motor will not result in bodily harm or injury. This document expects that the drive is already installed in its intended location and that all relevant installation procedures have been followed. Please ensure that the drive has adequate ventilation so that am-bient temperature does not exceed 40°C (104°F) under normal operating conditions.To access the terminals, slide down the terminal cover, while applying slight pres-sure on the drive label.•Single-phase supply to L1, L2/N. •3-phase supply to L1, L2, L3.•Motor connections to M1, M2, M3.•Brake resistor between DC+, DBR NOTE : Frame 1&2 230V units are not fitted with a braking module. Do not use a braking resistor on them .•Motor thermistor to Th1A, Th1B.Ground lugs are provided for each power circuit. Follow proper grounding and shield-ing methods as described in the Instruction Manual.If stop time is expected to be less than the natural coasting time of the load, connect the braking resistor across DC+ and DBR (see Brake resistor note above)The power terminals shown are for frame 2. Although other frames may vary slightly in appearance, their terminal designations and functionality are very similar.Frame 1 0.3 – 1 HP 230VAC 1 ph0.25 – 0.75kWFrame 2 1.5 – 2 HP 230VAC 1 ph 1.1 – 1.5kW0.5 – 3 HP 460VAC 3 ph 0.37 – 2.2kW 400VACFrame 3 3 – 5 HP 230VAC 3 ph 2.2 – 4kW 400VAC5 – 10 HP 460VAC 3 ph 3 - 7.5kW 400VACFor larger sizes, see 650V Quickstart HA470679U200P OW E R C O N N E C T I O N S*HA501314U100-01*650 series Quick StartFrames 1 - 3Sensorless (model 650V) Volts/Hertz (model 650)ENGINEERING YOUR SUCCESS.aerospaceclimate control electromechanical filtrationfluid & gas handling hydraulics pneumatics process control sealing & shieldingVolts/Hertz mode (650 & 650V) – Basic open loop operation, used in fans/pumps and multi-motor applications.Sensorless Vector mode (650V only) – Tight speed regulation with good transient torque capability, without the need for speed feedback.C O N T R O L M ODE SF R A M E R AT I NG SAll calibration is done in software, through the keypadC A L I B R AT I O NIf using three wire control •Start button (n.o.) between 6,7 •Stop button (n.c.) between 6,10Speed potentiometer: 1 (Low), 4 (High),External speed reference: 1(-) and 2(+)Start contact between 6 and 7 Jog contact between 6 and 9Reverse Direction contact between 6 and 8Visit us at USA: (704) 588-3246 UK: +44 (0)1903 737000HA501314U100 Issue 1S E R I A L C O M M SC LO N I N G650 and 650V drives may be cloned using the 6514 Clone option that plugs into the keypad slot. Settings include to/from, I/O configuration and full/part transfer.The 650 has additional features which can beaccessed via the drive menu, or for the 650V using DSE Lite. Refer to the product manual for details. Flycatching - When enabled, lets the drive start into a spinning load by doing a frequency search. Skip Frequencies – Two selectable avoidance frequencies and associated window for each. PID – Provides closed loop process control S-Ramp – When enabled, introduces a second order slope to the ramp for smoother transitions. Configurable Outputs – The digital outputs on the 650 can be configured to pick one of 6 parameters. The outputs on the 650V are totally configurable. Auto Restart - After a fault, the drive attempts a number of restarts after a settable delay.Custom Screens - Allows the use of a Custom parameter to be displayed. (650V only)Encoder – Terminals 12 &13 (650V only) can be used for a quadrature (not complementary) encoder input for steady-state speed feedback.Associated Literature650 Installation Manual HA464828Uxxx 650 Software Manual HA467872Uxxx 650V Installation Manual HA467649Uxxx 650V Software Manual HA501306UxxxThe 6513 Serial Communication option can be plugged into the keypad slot. It can be used to exchange information between the Master and Slave drives in RS485/232 format, up to 32 units can be connected together. Front panel LED indicators provide status and health indication.A DVA N C E D F E AT U R E S。
车库门开门机
车库门开门机安装使用手册目录一、安全注意事项 (1)二、安装调试 (1)三、附件安装 (4)四、停电自锁 (5)五、维修保养 (5)六、技术参数 (5)七、常见故障处理 (6)八、维修记录 (7)一、安全注意事项为了确保您的安全，减少事故发生，安装之前请您务必详尽地阅读安装使用手册，并严格按照安装使用手册提示的步骤进行操作。
如果您在操作中遇到疑难问题，请您咨询专业安装人员或经销商。
1）安装时务必请安装人员对门体进行检查，只允许在平衡良好的门体上安装开门机，否则可能造成严重的后果。
2）门体正在运行时，严禁人或物体从门体下方通过，或在门体下方停留。
3）禁止在看不到门体运行情况的地方操作遥控器，以免造成安全事故或车库门误开。
4）门体两侧水平导轨末端应加机械限位装置，防止门体滑出。
注意：如果您的车库门无侧门，请您务必安装一套停电快速解锁装置，以便在停电时可以从外部手动开启门体。
二、 安装调试1、控制板布局图2、上电指示接通电源，此时对码灯、运行灯、状态灯同时闪烁三次，表明程序正常工作。
3、遥控器的对码和清除3.1 按下对码键超过1秒，此时对码灯点亮；按遥控器上的任意键，然后松开，再次按此键，对码灯应快速闪亮，等对码灯熄灭后，遥控器学习成功。
3.2 如果需要学习另外的遥控器，可按步骤3.1重复操作；本主控板最多可学习20个遥控器。
3.3 遥控器的清除：按住对码键不放，对码灯点亮，超过8秒后，对码灯熄灭，存储的所有遥控器均被清除。
建议：如果遥控器丢失，需要清除所有的遥控器，然后重新学习，以确保安全。
4、上下限位的学习4.1按下控制板上的设置键，此时运行灯开始闪亮，按住此键超过2秒，运行灯变为常亮，此时程序进入开关门行程和过载力学习过程。
4.2按增加键，此时电机开始向开门的方向运行，按住不放，电机连续运行，同时运行指示灯闪亮，表明电机向上运行。
到达理想的位置后松开按键，电机停止运行；如果按减小键，则电机向关门方向运行，状态灯闪亮。
