初中物理串联、并联电路专项训练(含答案和解析)
初中物理串联、并联电路专项训练（含答案和解析）
【巩固练习】
一、选择题：
1.下列四组电阻中，其中两个电阻并联后的等效电阻最小的一对是()
A.两个2Ω电阻B.一个10Ω和一个5Ω电阻
C.一个100Ω和一个1Ω电阻D．一个1000Ω和一个0.5Ω电阻
2.电阻R
1和R
2并联在某电源上，且R
1＞R
2，以下说法中正确的是()
A．R
1两端的电压大于R
2两端的电压B．R
1中的电流等于R
2中的电流
C．R
1中的电流大于R
2中的电流D．R
1中的电流小于R
2中的电流
3.三个相同的电阻，由原来的串联改为并联，接到同一电源上，设电源电压保
持不变，则通过每个电阻的电流变为原来的（）
A．1/9B．1/3C．3倍D．9倍
4.如图所示，电源电压和灯泡电阻保持不变，滑片P从滑动变阻器的中点向b
端移动时，下列说法正确的是（）
A．电流表A
1的示数增大
B．电流表A
2的示数减小
C．电压表V的示数增大
D．电流表A
1和A
2
的示数之差减小5.如图示电路中，电压U不变，滑动变阻器的总电阻R
1是R
2的3倍，当滑片P
由B移到A时，电流表示数的变化及R
2两端电压变化
范围
是（）
A．电流表示数不变，R
2两端电压从U到U/3
B．电流表示数变大，R
2两端电压从U到3U/4
C．电流表示数不变，R
2两端电压不变
D．电流表示数变小，R
2两端电压从U到U/4
6.（2015•常州中考）如图所示的电路中，电源电压恒为6V，R
1、R
2为定值电阻，
R
1=10Ω。甲、乙均为电压表时，闭合S
1、S
2，两电压表示数之比为U
甲：U
乙=1：
3。甲、乙均为电流表时，仅闭合S
1，甲、乙电流表示数I
甲、I
乙分别为（）
A．1.8A，1.2AB．1.8A，0.6AC．0.9A，0.6AD．0.9A，0.3A
二、填空题：
7.3个30Ω的电阻串联，总电阻是______________Ω；若将它们并联起来，总
电阻是______________Ω。8．小明同学连接的电路如图所示，当他闭合开关后发现电流表A
1的示数为0.5A，
电压表的示数是3V，电流表A
2的示数为0.1A，则灯泡L
2两端的电压是___，电阻是___，通过开关处的电流是________。
9.（2015•鄂尔多斯中考）如图所示电源电压不变，电阻R
1=20Ω，R
2=10Ω。当
开关S
1闭合，S
2、S
3断开时，R
1两端的电压为U
1，R
2两端的电压为U
2，电流表的
示数为0.1A，则电源电压为V，U
1：U
2=；当开关S
1、S
2、S
3都闭合时，
电流表的示数为0.25A，R
3=Ω。
10.有两个定值电阻分别标有“40Ω0.5A”和“10Ω1A”字样，若将这两个电阻串联起来接入电路中则它们两端所加的电压不得超过V；若将这两个电阻
并联起来接入电路中则干路中允许通过的最大电流是A。
11.如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5Ω，变阻器
R2的最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V。该电路
中，变阻器接入电路的阻值范围是____________。
12.如图所示，电源两端电压不变，电阻R1的阻值为2Ω。闭合开关S，当滑动
变阻器的滑片P位于A点时，电压表V1的示数为4V，电压表V2的示数为10V。
当滑动变阻器的滑片P位于B点时，电压表V1的示数为8V，电压表V2的示数
为11V。则电阻R2的阻值是________________Ω。
三、计算题：
13.在如图所示的电路中，电源电压为6伏且不变，滑动变阻器R2上标有“50
Ω，2A”字样，闭合开关S，移动滑片P到某位置时，电压表、电流表的示数
分别为2伏和0.2安，求：
（1）滑动变阻器R2接入电路的电阻；
（2）电阻R1的阻值；
（3）在移动滑片P的过程中，通过电阻R1的最大电流。
14.（2015•广西中考）在如图（a）所示的电路中，电源电压U=4V，电阻R
1=20
Ω，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如
图（b）所示。求：
（1）电流表A
1的示数。（2）滑动变阻器连入电路的阻值。
15.如图所示的电路图中，电源两端的电压保持不变，电阻R
2与电阻R
3的阻值均
为10。闭合开关S、S
1、S
2后，电流表A的示数为I；此时断开S
2，电流表A
2
示数为I
2/,A1的示数为0.3A；I：I
2/=5：2。求R
1的阻值和电源电压U。【答案与解析】
1.【答案】D
【解析】并联总电阻比任何一个分电阻都要小。
2.【答案】D
【解析】在并联电路中，电流和电阻成反比。
3.【答案】C
【解析】假设三个相同的电阻阻值为R，电源电压为U，当三个电阻串联时，电
路中的电流,因为串联电路中电流处处相等，所以通过三个电阻的电流均
为。当三个电阻并联时，因为每个电阻两端电压相等，均等于电源电压U，
其阻值也相等，所以通过每个电阻的电流均为。综上可得。所以C
正确。
4.【答案】B
【解析】由图可得c：灯泡L和滑动变阻器R并联，电流表A
1测通过滑动变阻器
R的电流，电流表A
2测干路电流，电压表V测电源电压。所以当滑片P从滑动变
阻器的中点向b端移动时，滑动变阻器阻值变大，因为其两端电压不变，所以
通过滑动变阻器R的电流变小，即电流表A
1的示数变小。因为当滑动变阻器滑
片P从中点向右滑动时，灯泡L两端电压不变，其电阻也不变，所以通过灯泡
的电流也不变。所以干路电流变小，即电流表A
2是示数变小。电压表示数不变。
综上可得，B选项正确。
5.【答案】C【解析】由图可得，R
2和R
1串联，当滑片滑动时，只能改变电压表V的测量范
围，对R
1和R
2的连接情况无影响，也就是说电路不变化，所以电路中的电流不
变，即电流表A的的示数不变；R2两端电压也不变。综上可得，C选项正确。
6.【答案】C
【解析】由图示电路图可知，甲、乙均为电压表，闭合S
1、S
2时，两电阻串联，
甲测R
1两端电压，乙测两电阻串联电压，已知：U
甲：U
乙=1：3，则U
乙=3U
甲，两
电阻串联，通过两电阻的电流I相等，两电阻之比：1
11
2221===
32
U
UURUI
URUUUUU
I甲甲
乙甲甲甲，R
2=2R
1=20Ω；甲、乙均为电流表时，
仅闭合S
1，两电阻并联，乙测通过R
1的电流，甲测干路电流，两电流表示数：
126V6V0.9A
1020
UUI
RR甲，
16V=0.6A
10
UI
R乙。
二、填空题：
7.【答案】12.90；10
8.【答案】3V；30Ω；0.6A
【解析】因L
1、L
2并联所以电压相等均为3V，
2
2330
0.1L
AUVR
IA,通过开关处
的电流是干路电流，所以I=I
1+I
2=I
L1+I
L2=0.6A。
9.【答案】3；2：1；30
【解析】（1）当开关S
1闭合，S
2、S
3断开时，R
1与R
2串联，电流表测电路中的电流，由=UI
R可得，R
1、R
2两端的电压分别为：U
1=IR
1=0.1A×20Ω=2V，U
2=IR
2=0.1A
×10Ω=1V，因串联电路中总电压等于各分电压之和，所以，电源的电压：
U=U
1+U
2=2V+1V=3V；R
1、R
2两端的电压之比：U
1：U
2=2V：1V=2：1；
（2）当开关S
1、S
2、S
3都闭合时，R
1与R
3并联，电流表测干路电流，则电路中的总电阻3V==12
0.25AUR
I，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以13111=RRR，即
3111=
1220
R，解得R
3=30Ω。
10.【答案】25V；1.25A
【解析】从题可知，两个电阻允许通过的最大电流值分别是Imax1=0.5A，Imax2=1A，∵Imax1＜Imax2
∴当它们串连接到电路里时，为了让每一个用电器都工作，串联电路中的电流
为Imax1=0.5A；
因此串联电路两端的最大电压为：U=Imax1（R1+R2）=0.5A×（40Ω+10Ω）=25V；
两个电阻两端的最大电压分别是Umax1=I1R1=0.5A×40Ω=20V，
Umax2=I2R2=1A×10Ω=10V，
∵Umax1＞Umax2
∴当它们并连接到电路里时，为了让每一个用电器都工作，并联电路两端的电
压为Umax2=10V，
此时并联电路中干路上允许的最大电流为：'2122
11011.25
40UVIIIIAA
R
。
11.【答案】2.5～10
【解析】当电路中的电流为0.6A时，滑动变阻器接入电路的值最小，所以
；
当电压表的示数为3V时，滑动变阻器接入电路的值最大，又因为串联电路
中电流处处相等，所以：，所以。所以变阻器接
入电路的阻值范围是2.5～10。
12.【答案】8
【解析】本题考查电压表、滑动变阻器的正确使用及欧姆定律的应用。由题意可

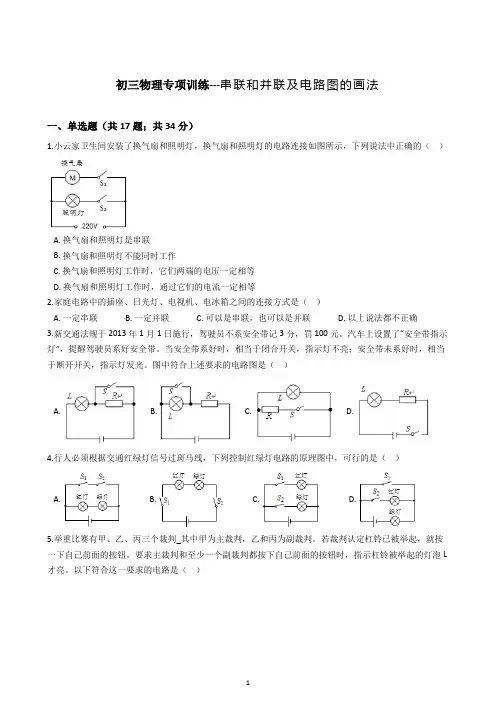

初三物理电路专项训练--串联和并联及电路图的画法(含解析)
1
初三物理专项训练---串联和并联及电路图的画法
一、单选题（共17题；共34分）
1.小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的（ ）
A. 换气扇和照明灯是串联
B. 换气扇和照明灯不能同时工作
C. 换气扇和照明灯工作时，它们两端的电压一定相等
D. 换气扇和照明灯工作时，通过它们的电流一定相等
2.家庭电路中的插座、日光灯、电视机、电冰箱之间的连接方式是（ ）
A. 一定串联 B. 一定并联 C. 可以是串联，也可以是并联 D. 以上说法都不正确
3.新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。图中符合上述要求的电路图是（ ）
A. B. C. D.
4.行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（ ）
A. B. C. D.
5.举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己前面的按钮。要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是（ ） 2 A. B.
C. D.
6.我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如图），每一个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。下列电路图能实现上述目标的是 （ ）

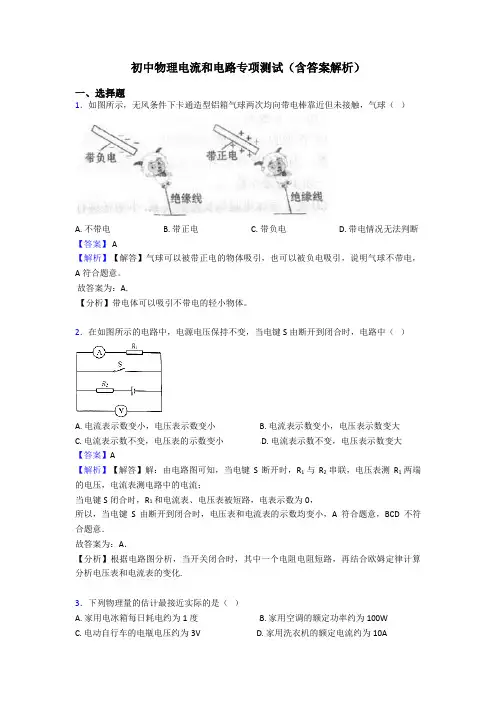

初中物理电流和电路专项测试(含答案解析)
初中物理电流和电路专项测试（含答案解析）
一、选择题
1．如图所示，无风条件下卡通造型铝箱气球两次均向带电棒靠近但未接触，气球（ ）
A. 不带电 B. 带正电 C. 带负电 D. 带电情况无法判断
【答案】 A
【解析】【解答】气球可以被带正电的物体吸引，也可以被负电吸引，说明气球不带电，A符合题意。
故答案为：A.
【分析】带电体可以吸引不带电的轻小物体。
2．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（ ）
A. 电流表示数变小，电压表示数变小 B. 电流表示数变小，电压表示数变大
C. 电流表示数不变，电压表的示数变小 D. 电流表示数不变，电压表示数变大
【答案】A
【解析】【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；
当电键S闭合时，R1和电流表、电压表被短路，电表示数为0，
所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，A符合题意，BCD不符合题意．
故答案为：A．
【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算分析电压表和电流表的变化.
3．下列物理量的估计最接近实际的是（ ）
A. 家用电冰箱每日耗电约为1度 B. 家用空调的额定功率约为100W
C. 电动自行车的电瓶电压约为3V D. 家用洗衣机的额定电流约为10A 【答案】A
【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A正确； B、家用空调的额定功率约为1000W；故B错误；
人教版九年级物理串联和并联同步练习题附答案.docx
1
第三节：电流和电路、串联和并联同步练习题
1、 电路的四个基本组成部分是___________、 __________ 、 ____________ 、 ______
_____ ;电路的三种状态是 _________ 、 ____________ 、 _____________ 。
2、 电路有两种连接方式， 分另寸是 ____________ 禾廿 ________ ,其中， ____________
—电路中，一旦某一个用电器发生短路，则电源短路，有可能烧毁 ________________
和 ___________ 。
3、 电路中， ___________ 是提供电能的， ____________ 是消耗电能来工作的，—
_______ 是传输电能的， __________ 是控制电路的通断的。
4、 串联电路中，一个开关可以控制 ________________________ ；并联电路中， 干路
开关可以控制 _______________________ ，而之路开关只能控制 __________________
_____ 。总之，开关要控制某个用电器，则一定要和这个用电器 ________ 联。
5、 串联电路中，如果其中一只灯泡坏了，其他灯泡 __________ 正常工作；并联电路
中，如果其中一只灯泡坏了，其他灯泡 _________ 正常工作；家庭电路中各电灯的
连接方式是_________ 。
6、 路灯总是一起亮，一起暗， 它们的连接方式是 ___________ , 原因是 _______________
11、 如图所示的电路，如果此时闭合开关，会发生 ________________ 现象，如果
想让两个灯泡串联，只需要去掉导线 _________ ,如果想让两灯泡并联，应该怎么
办？请在图中改接一根导线的一端，实现两灯并联。 （在错误的导线上划 ×并画

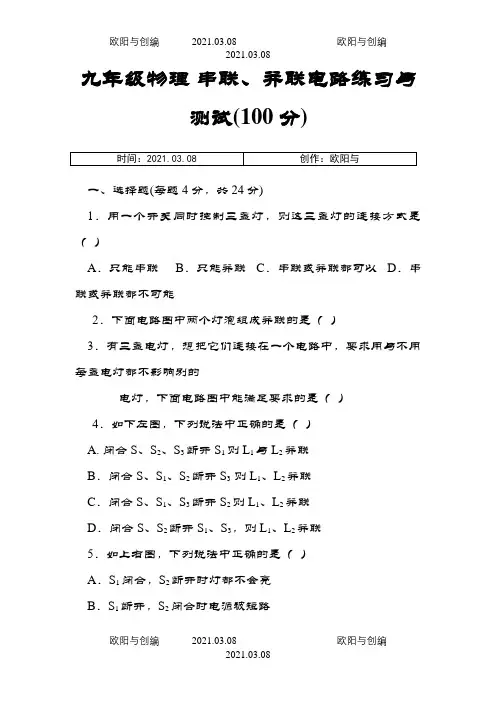

九年级物理串联、并联电路练习与测试(100分) 附答案之欧阳与创编
欧阳与创编 2021.03.08 欧阳与创编
2021.03.08
欧阳与创编 2021.03.08 欧阳与创编
2021.03.08 九年级物理 串联、并联电路练习与测试(100分)
时间：2021.03.08 创作：欧阳与
一、选择题(每题4分，共24分)
1．用一个开关同时控制三盏灯，则这三盏灯的连接方式是（ ）
A．只能串联 B．只能并联 C．串联或并联都可以 D．串联或并联都不可能
2．下面电路图中两个灯泡组成并联的是（ ）
3．有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的
电灯，下面电路图中能满足要求的是（ ）
4．如下左图，下列说法中正确的是（ ）
A. 闭合S、S2、S3断开S1则L1与L2并联
B．闭合S、S1、S2断开S3 则L1、L2并联
C．闭合S、S1、S3断开S2则L1、L2并联
D．闭合S、S2断开S1、S3，则L1、L2并联
5．如上右图，下列说法中正确的是（ ）
A．S1闭合，S2断开时灯都不会亮
B．S1断开，S2闭合时电源被短路 欧阳与创编 2021.03.08 欧阳与创编
2021.03.08
欧阳与创编 2021.03.08 欧阳与创编

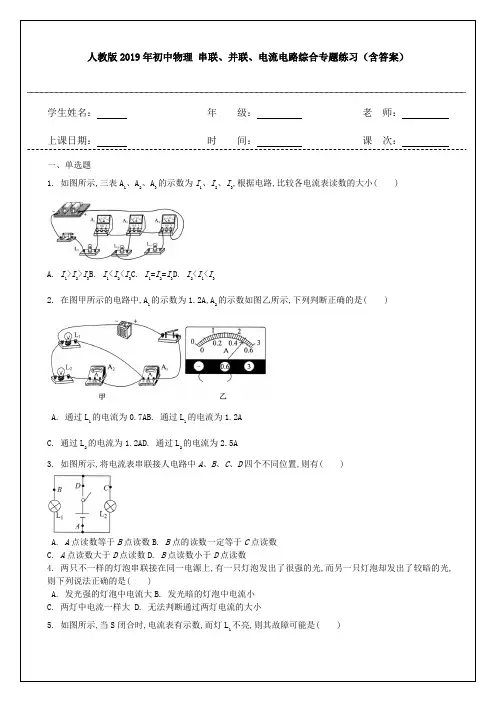

人教版2019年初中物理串联、并联、电流电路综合专题练习(含答案)
人教版2019年初中物理 串联、并联、电流电路综合专题练习（含答案）
学生姓名： 年 级： 老 师：
上课日期： 时 间： 课 次：
一、单选题
1. 如图所示,三表A1、A2、A3的示数为I1、I2、I3,根据电路,比较各电流表读数的大小( )
A. I1>I2>I3B. I1
2. 在图甲所示的电路中,A1的示数为1.2A,A2的示数如图乙所示,下列判断正确的是( )
A. 通过L1的电流为0.7AB. 通过L1的电流为1.2A
C. 通过L2的电流为1.2AD. 通过L2的电流为2.5A
3. 如图所示,将电流表串联接人电路中A、B、C、D四个不同位置,则有( )
A. A点读数等于B点读数B. B点的读数一定等于C点读数
C. A点读数大于D点读数D. B点读数小于D点读数
4. 两只不一样的灯泡串联接在同一电源上,有一只灯泡发出了很强的光,而另一只灯泡却发出了较暗的光,则下列说法正确的是( )
A. 发光强的灯泡中电流大B. 发光暗的灯泡中电流小
C. 两灯中电流一样大 D. 无法判断通过两灯电流的大小
5. 如图所示,当S闭合时,电流表有示数,而灯L1不亮,则其故障可能是( )
A. 灯L1的灯丝烧断了B. 电源接触不良
C. 灯L2的灯丝烧断了D. L1被短路了
6. 关于电路中电流的说法,正确的是( )
A. 在串联电路中,流过用电器的电流比流过导线的电流大
B. 在并联电路中,干路中的电流比任何一条支路中的电流都大
C. 电流从电源的正极流出时最大,回到负极时最小
D. 自由电子从电源的正极流出,经过用电器回到负极
7. 如图所示,开关闭合时电流表示数为0.4A,若通过L1的电流为I1,通过L2的电流为I2,则( )

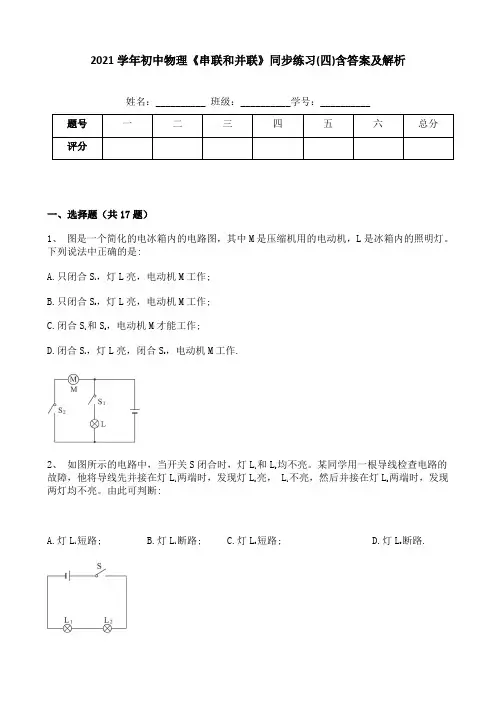

2021学年初中物理《串联和并联》同步练习(四)含答案及解析
2021学年初中物理《串联和并联》同步练习(四)含答案及解析
姓名：__________ 班级：__________学号：__________
题号 一 二 三 四 五 六 总分
评分
一、选择题（共17题）
1、 图是一个简化的电冰箱内的电路图，其中M是压缩机用的电动机，L是冰箱内的照明灯。下列说法中正确的是:
A.只闭合S1，灯L亮，电动机M工作;
B.只闭合S2，灯L亮，电动机M工作;
C.闭合S1和S2，电动机M才能工作;
D.闭合S1，灯L亮，闭合S2，电动机M工作.
2、 如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮， L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此可判断:
A.灯L1短路; B.灯L1断路; C.灯L2短路; D.灯L2断路.
3、 .在如图所示的电路中，L1与L2是两只相同的小灯泡，当开关S闭合后，灯L1发光，而L2不发光，则产生故障的原因可能是:
A.L1的灯丝断了; B.L2的灯丝断了; C.L1被短路了; D.L2被短路了.
4、 如图所示的电路中，下列说法中正确的是:
A.只闭合S1，L1发光; B.S1、S2都闭合，L1、L2都发光;
C.只闭合S2，L2发光; D.S1、S2闭合，L1、L2都不发光 .
5、 图中四个灯泡的连接方式是:
A.四灯串联; B.四灯并联;
C.L2、L3、L4并联，再与L1串联; D.L1、L2、L3并联，再与L4串联.
6、 如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是:
Ａ．只有L1发光; Ｂ．只有L2发光;
Ｃ．L1、L2 都发光; Ｄ．L1、L2 都不发光.
7、 小东同学发现教室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯:
初三物理串联和并联试题
初三物理串联和并联试题
1. 盛夏，郑能同学要把矿泉水放在冰箱冷藏室中冷凉，激发了他对冰箱的研究兴趣，打开冰箱冷藏室的门，里面的灯就亮了，此时制冷压缩机的电动机并没工作，那么压缩机的电动机靠什么控制呢？他查了资料，知道是靠温控开关控制的，于是他画出了电冰箱的部分电路如图所示。图中L是电冰箱内的照明灯，M是压缩机用的电动机。开关S1、S2都闭合时，L与M的连接方式是
联的。S1、S2中属于温控开关的是 。
【答案】并 S1
【解析】郑能同学打开冰箱冷藏室的门，里面的灯就亮了，此时制冷压缩机的电动机并没工作，说明里面的灯和制冷压缩机的电动机互不干扰，是并联；因为开关S1与制冷压缩机的电动机串联，所以属于温控开关的是S1。
【考点】电路的串并联；开关在电路中的作用
2. 如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图．
【答案】
【解析】由题意可知，“赞成”时，绿灯亮；“反对”时，红灯亮，“弃权”时，两灯均不亮，因此两灯分别与一开关串联，然后组成并联电路即可满足要求，如图所示：
【考点】串、并联电路的设计
3. 如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是
A．2∶l B．l∶2 C．3∶2 D．2∶3
【答案】B
【解析】开关S闭合后，灯L1、L2都能正常工作，说明电路没有故障，从图中可以看出，甲表与L2并联，乙表与电源并联，所以甲乙为电压表，甲、乙两个电表的示数之比是2∶3，说明L2两端电压与电源电压之比为2∶3，又L1、L2串联，所以L1、L2电压值比为.l∶2，由串联分压可得L1、L2的电阻之比是.l∶2。
【考点】电路的连接方式；电压表的使用
人教版2019年初中物理 串联、并联电路的电压综合专题练习(含答案)
- 1 - 人教版2019年高中物理 串联、并联电路的电压综合专题练习（含答案）
学生姓名： 年 级： 老 师：
上课日期： 时 间： 课 次：
一、单选题
1. 以下说法错误的是( )
A. 两灯串联时电流一定相等 B. 两灯并联时电压一定相等
C. 两灯电流相等时一定是串联的D. 电灯电压相等时,可能是串联的
2. 用电压表分别测量同一电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是( )
A. 一定是串联 B. 一定是并联
C. 串联、并联都有可能D. 无法判断
3. 如图所示是小明同学测量小灯泡L1两端电压的电路。图中有一条导线接错了，接错的导线是( )
A. 导线1B. 导线2C. 导线3D. 导线4
4. 如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是( )
A. 整理器材，分析数据，得出结论
B. 对换L1和L2的位置，再测出一组电压值
C. 改变电源电压，再测出几组电压值
D. 换用不同规格的小灯泡，再测出几组电压值
5. 如图所示电路,两盏相同的电灯在闭合开关后都能发光。过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零。如果电路只有一处故障,则故障可能是( )
- 2 - A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路
6. 如图所示,电源电压保持不变,当开关S1闭合、S2断开时,电压表示数为3V;当开关S1断开、S2闭合时,电压表示数为4.5V.L1和L2两端电压分别是( )
2021学年初中物理《串、并联电路中电流的规律》同步练习(一)含答案及解析.docx
2021学年初中物理《串、并联电路中电流的规律》同步练习（一）含答案及解析
姓名：班级：学号：
题号 ― 二 三 四 五 六 总分
评分
一、选择题（共17题）
1、如图所示的实物连接电路中，满足“灯L与L并联、电流表测量灯L,支路电流”条件的
是：
2、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图5中a、b、c三处的 电流大小.为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是：
A. 将电源两极对调，再次测量a、b、c三处的电流；
B. 改变开关S的位置，再次测量a、b、c三处的电流；
C. 将图中两只灯泡位置对调，再次测量a、b、c三处的电流；
D. 换用不同规格的灯泡，再次测量a、b、c三处的电流.
3、如图所示，电路中能正确测出通过灯L2的电流的是:
4、如图所示，通过L1的电流和通过L2的电流之比是2： 1,则A1表和A2表的示数之比是:
------------- 1| ---------------
5、如图，三个电流表A 、A、、A.的示数分别为L、L、L ,它们的大小关系是:
A. L=I-L. B. L>L=L C. L>L>L D. L> L> L.
6、如图所示，用电流表测干路中电流的电路图，正确的是:
7、三个相同的灯泡L、L、L,组成如图所示的电路，电流表A,、A、A,的示数分别为I,、I L,则它们之间的关系是： A. 2： 3 B. 3： 1 C. 1： 2 D. 2： 1.
A. I,=L B. L=I,+I C. L=L+I D. L=I
8、如图所示电路，三个相同的灯泡，当开关闭合时，电流表A,、A：、原的读数分别为L, I
L,则它三者的关系正确的是：
9、用一个电源、一个开关、两个电流表、两个灯泡组成了如图所示的四个电路。其中电流
表A,能正确测量灯L,的电流的是；
10、用电流表测量灯泡L的电流，如下面图1所示其中方法正确的是:
初中物理专题复习(含答案) 串、并联电路选择题
1 串、并联电路测试题
一、选择题：
1、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点，如图1所示，测得A、B、C三点的电流关系是（ ）
A、IA＝IB＝IC B、IC＞IB＞IA＞0 C、IA＞IB＞IC＞0 D、IC＞IB＞IA＝0
2、如图2所示的电路中，电流表A2测量的是哪只灯泡的电流（ ）
A、L1 B、L2 C、L1和L2并联的总电流。D、L1和L2串联的总电流。
3、在图3-甲所示的电路中，电流表A1的示数为1.2A，电流表A2的示数如图4-乙所示。下列判断正确的是（ ）
A、通过L1的电流为0.7A B、通过L1的电流为1.2A C、通过L2的电流为1.2A D、通过L2的电流为2.4A。
4、在探究并联电路中电流关系的活动中，小明连好如图5所示的电路后，用电流表测出A、B、C三处的电流分别为IA＝1A，IB＝0.4A，IC＝0.6A，并将数据记录在表格中，下一步的操作应该是（ ）
A、整理器材。 B、分析数据，得出结论。
C、换用不同规格的小灯泡，再测出几组电流值。D、改变电流表的量程或换电流表再测几次。
5、如图6所示，当开关S闭合时，关于三个电流表A1、A2、A3的示数，下列说法中正确的是（ ）
A、电流表A1的示数等于灯泡L1中的电流。 B、电流表A2的示数等于灯L2和L3中的电流之和。
C、电流表A1的示数一定等于A2和A3的示数之和。 D、三个电流表的示数相等。
6、关于电流和电源，下列说法中正确的是
