2020-2021中考物理家庭电路故障的分析问题综合经典题及答案解析
一、初中物理家庭电路故障的分析问题
1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（ ）
①电炉的功率太大 ②插座处原来有短路 ③电炉的电阻丝断了 ④电炉的插头处有短路
A．①② B．①④ C．②④ D．③④
【答案】B
【解析】
【分析】
【详解】
①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；
②插座处原来有短路，灯泡不会发光，故②错误；
③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；
④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
【答案】 用电器总功率过大
【解析】 【分析】
【详解】
(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示
(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
4．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。 【答案】并联 短路
【解析】
【详解】
[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
5．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；
(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
【答案】用电器总功率过大 省力
【解析】
【分析】
【详解】
(1)[1]电流过大的原因有短路或者用电器总功率过大。
(2)[2]金属杆OA可看作杠杆，支点是O，弹簧的拉力是动力，杠杆OA的重力是阻力，这时杠杆的动力臂大于阻力臂，所以OA属于省力杠杆。
6．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有“220V 40W”字样），下列说法正确的是（ ）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光
D．只闭合S、S3时，L0发光呈暗红色，每个灯泡的实际功率为20W
【答案】AB
【解析】 【分析】
【详解】
A．只闭合S、S1时，L0不亮，说明电路无电流，电路不通，该支路断路，故A正确；
B．只闭合S、S2时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L2短路，故B正确；
C．只闭合S、S3时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L3短路，A点与零线相连，试电笔检测时氖管不发光，故C错误；
D．只闭合S、S3时，L0发光呈暗红色，两灯均未正常发光，由串联分压可知此时两灯泡各分一半电压，由2UPR可知若灯丝电阻不变，则实际功率为额定功率的四分之一，即10W，但灯丝电阻受温度影响，且温度越高，电阻越大，则实际功率无法计算，故D错误。
故选AB。
7．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。对此电路，说法正确的是（ ）
A．保险丝熔断，一定是用电器总功率过大 B．电冰箱接入三孔插座能使金属外壳接地
C．甲处应装开关，乙处应装电灯 D．用试电笔测图中三点，A、C两点氖管发光
【答案】B
【解析】
【分析】
【详解】
A。保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱的外壳带电而使人发生触电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选B。
8．如图为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A．熔丝熔断的原因可能洗衣机的插头处出现短路
B．一定是零线上的熔丝熔断了
C．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
D．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】C
【解析】
【分析】
【详解】
A．当洗衣机插头发生短路时，电路电流增大，则可能引起熔丝熔断，故A不符合题意；
BC．若火线上的熔丝熔断，则三线插座的左右两孔均与火线断开连接，用测电笔测试三线插座的左右两孔，氖管均不发光，与题意不符，则一定是零线上的熔丝熔断，因此若断开S1、S2，则三线插座的左端与火线断开连接，再用测电笔检测时不发光，故B不符合题意，C符题意；
D．若只断开S1，由于零线上的熔丝熔断且S2闭合，则开关S1的两个接线柱均与火线相连或间接相连，因此再用测电笔检测开关S1的两个接线柱，氖管都发光，故D不符合题意。
故选C。
9．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1=21欧，R2=18欧。S打开时，通过R1的电流为2.4A。问：当S闭合时，
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 15
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？
【答案】(1)5.2A；(2)A，1.26mm
【解析】
【分析】
【详解】
(1)由图示知，闭合开关S时，两灯并联，则电路两端的电压
U=I1R1=2.4A×21Ω=50.4V
通过R2的电流
2250.4V2.8A18ΩUIR
那么通过A保险丝的电流
I=I1+I2=2.4A+2.8A=5.2A
(2)A保险丝允许通过的最大电流为5A，而实际电流为5.2A，所以A保险丝有可能熔断。保险丝B、C的最大电流都为3A，为了保险起见，A保险丝应选择额定电流为6A的，由表格知，其直径为1.26mm。
答：(1)流过A保险丝的电流为5.2A；
(2)A保险丝有可能熔断，该根保险丝应选用直径为1.26mm的保险丝。
10．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（ ）
A．灯L1断路 B．灯L1短路
C．灯L2短路 D．灯L2断路
【答案】A
【解析】
【详解】
由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流； A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；
B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；
C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；
D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。
11．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护 门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（ ）
A．“儿童安全插座”上的开关接在火线上
B．“儿童安全插座”白色保护门属于导体
C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通
D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作
【答案】A
【解析】
【详解】
A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；
B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；
C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；
D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
12．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（ ）
A．两灯的灯丝都烧断了 B．三线插座的接地线断了
C．进户的火线熔丝断了 D．进户的零线熔丝断了
【物理】北京中考物理 家庭电路与安全用电 专项练习52题(附答案)
【物理】北京中考物理 家庭电路与安全用电 专项练习52题（附答案）
一、单项选择题（共35小题）
1．下列做法中，符合安全用电要求的是（ ）
A.用湿布擦正在工作的台灯
B. 更换灯泡前先断开电源开关
C.发现有人触电时，用手直接把触电的人拉开
D.用电器着火时，先用水把火浇灭，再切断电源
2．（2022清华附中三模）关于安全用电，下列说法正确的是
A. 家庭电路中只有发生短路，才会使电路中电流过大
B. 只要不接触高压电线路或设备就不会发生触电事故
C. 有金属外壳的家用电器要接地线，是为了保证使用安全
D. 使用试电笔时，为避免触电，不能用手接触到试电笔上任何金属体
3．（2021石景山一模)“安全用电，珍惜生命”是公民应有的安全意识，下列有关说法正确的是
A．雷雨天在大树下避雨 B．发现有人触电，应立即切断电源
C．可以在电线上晾晒湿衣服 D．手机充电器可以长时间插在插座上
4．（2020门头沟二模)关于家庭电路和安全用电，下列说法正确的是
A.发现有人触电时，应立刻用手拉他
B.雷雨天应该躲在大树下避雨
C.家庭电路中空气开关跳闸，可能是由于用电器短路造成的
D.家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝
5．（2020石景山二模)下列说法中正确的是
A．摩擦起电的过程中创造了正负电荷
B．经验表明对人体的安全电压为36V
C．金属导体中自由电子定向移动的方向与电流方向相同
D．我国家庭电路中用的交流电的电压为220V，频率为50Hz
6．关于家庭电路和安全用电，下列说法中正确的是
A．更换灯泡时先断开电源开关
B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用
D．空气开关自动断开，都是由于电路发生短路引起的
7．（2022西城二模）关于安全用电，下列说法中正确的是（ ）
A. 可以靠近高压带电体 B. 未断开电源开关就更换灯泡
C. 可以用铜丝代替保险丝 D. 有人触电时应立即切断电源

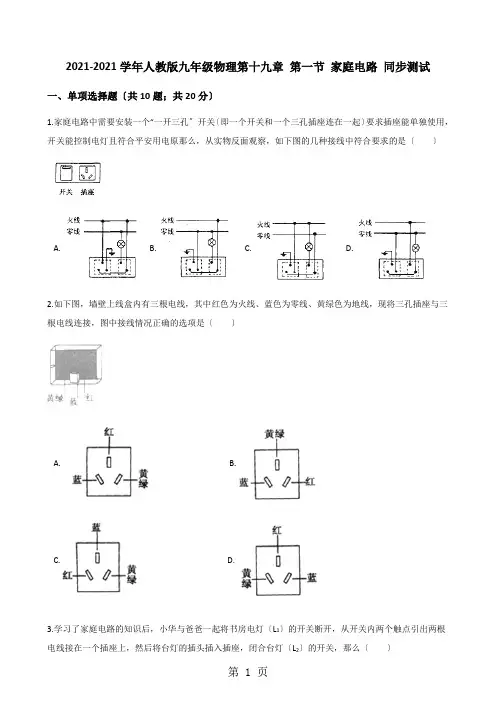

2020-2021学年人教版九年级物理第十九章 第一节 家庭电路 同步测试
第 1 页 2021-2021学年人教版九年级物理第十九章 第一节 家庭电路 同步测试
一、单项选择题〔共10题；共20分〕
1.家庭电路中需要安装一个“一开三孔〞开关〔即一个开关和一个三孔插座连在一起〕要求插座能单独使用，开关能控制电灯且符合平安用电原那么，从实物反面观察，如下图的几种接线中符合要求的是〔 〕
A. B. C. D.
2.如下图，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图中接线情况正确的选项是〔 〕
A. B.
C. D.
3.学习了家庭电路的知识后，小华与爸爸一起将书房电灯〔L1〕的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯〔L2〕的开关，那么〔 〕 第 2 页 A. L1与L2均正常发光 B. L1与L2均能发光，但亮度比正常暗些
C. L1与L2均不能发光 D. L1与L2均能发光，但亮度比正常亮些
4.家庭电路中的插座、日光灯、电视机、电冰箱之间的连接方式是〔 〕
A. 一定串联 B. 一定并联 C. 可以是串联，也可以是并联 D. 以上说法都不正确
5.如下图是某同学设计的家庭电路，电灯开关已断开．以下说法正确的选项是〔 〕
A. 灯泡和两孔插座是串联的 B. 试电笔接触M点，氖管不发光
专题12 家用电器类电学综合计算专题(原卷版)-决胜2021年中考物理压轴题全揭秘
1 / 18 专题12—家用电器类电学综合计算专题
考点01：电热类电学综合计算：
对于电热类家电如：电饭煲，电热水壶，饮水机等发热家电应注意电阻丝或发热电阻的串、并联情况的变化会对电热器的功率产生影响，即应注意“高”、“低”，“中”不同的档位时电路中的电流，电压的分配，及电阻的发热功率情况。另外应注意保温与正常发热情况下电路中不同的连结方式；一般来说电路中串联的电阻越多，电路中电流越小，此时的总功率越小通常此时为保温状态，而串联电路中连入电阻越少时，电路中总电流越大，此时电路中的总功率越大，此时通常为加热状态。
【帮你归纳】对于多挡位电热器，判断电热器的挡位时，应根据P=U2/R，电源电压通常为220V，当多个电热丝串联时，电路中电阻最大，此时电路的总功率最小，此时通常为“低温挡”，或处于电热器的“保温状态”；当多个电热丝并联时，电路中的总电阻最小，电路中的总功率最大，所以此时通常电路为“高温挡”工作状态或处于“加热状态”，当只有一个电阻丝工作时，电路中的总功率即不是最大值也不是最小值，此时通常为“中温挡”工作状态。
例1：（2020·四川南充）市面上的电热水壶大多具有加热和保温功能。下图是某电热水壶的电路简图，开关K接通后，开关S自动与触点a、b接通，热水壶开始烧水；当壶内水温达到100oC时，温控开关S自动与a、b断开，并立即与触点c接通，水壶进入保温状态。
2 / 18 已知电源电压为220V，电阻R1=50Ω，这种水壶的加热功率P加热是保温功率P保温的5倍，水的比热容c=4.2x103J/(kg.oC)，R1、R2电阻不受温度影响。求：
(1)将1kg初温为35oC的水加热到100oC需要吸收多少热量?
(2)电阻R2的阻值。
(3)在晚上用电高峰期将1kg初温为35oC的水加热到100oC需用时300s，若加热效率为91%，则晚上用电高峰期的实际电压为多少?
【变式1-1】（2019湖北荆州中考）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）
专题11 电热器档位问题-备战2021年中考物理 疑难易错题精选(解析版)
第 1 页 共 13 页
专题11 电热器档位问题
1．（2020•怀化）如图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。小明了解到电饭锅的简化电路如图乙所示，R1和R2均为电热丝，S1和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三挡的转换。当S1闭合，S2连接触点A时，处于高温挡，高温功率1100W。已知R1＝55Ω，问：
（1）处于高温挡时电饭锅正常工作时电路中的总电流是多大？
（2）求电阻R2的阻值。
（3）当S1断开，S2连接触点B时，处于低温挡，求此时电路的总功率。
（4）如图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭锅消耗的电能。
解：（1）高温挡时电饭锅正常工作时电路中的总电流：
I＝＝＝5A；
（2）由电路图知，当S1闭合，S2连接触点A时，处于高温挡，电阻R1、R2并联，
通过R1的电流：
I1＝＝＝4A，
通过R2的电流：
I2＝I﹣I1＝5A﹣4A＝1A，
R2的阻值：
R2＝＝＝220Ω；
（3）由电路图知，当S1断开，S2连接触点B时，处于低温挡，电阻阻R1和R2串联，
电路的总电阻：
R总＝R1+R2＝55Ω+220Ω＝275Ω，
此时电路消耗的功率：
第 2 页 共 13 页
P低＝＝＝176W；
（4）由电路图知，只闭开关S1时，只有电阻R1接入电路，处于中温挡。
此时电路消耗的功率：
P中＝＝＝880 W，
结合丙图，电饭煲煮一次饭消耗的总电能：
W＝W1+W2+W3＝P高t1+P中t2+P低t3＝1100W×10×60s+880W×15×60s+176W×5×60s＝1.5048×106J。
答：（1）处于高温挡时电饭锅正常工作时电路中的总电流是5A；
（2）电阻R2的阻值是220Ω；
（3）此时电路的总功率为176W；
（4）本次煮饭过程中电饭锅消耗的电能是1.5048×106J。
2020-2021中考物理复习焦耳定律的应用问题专项综合练含答案
一、初中物理焦耳定律的应用问题
1．在家庭电路中，导线相互连接处往往比别处更容易发热,甚至引起火灾，原因是连接处（ ）
A．电流比别处大，产生的热量多
B．电流比别处小，产生的热量多
C．电阻比别处小，产生的热量多
D．电阻比别处大，产生的热量多
【答案】D
【解析】
【分析】
由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。
【详解】
在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，在电流、通电时间相同时，产生的热量较多，往往比别处更容易发热，甚至引起火灾。
故选D。
2．如图，电源电压保持不变，R1=10 Ω，开关S闭合，S0拔至b时电压表的示数是拔至a时的三分之一，则R2=_____Ω；若电源电压为3 V，当开关S0拔至b时，R1在10 min内产生的热量是_____J。
【答案】20 60
【解析】
【分析】
【详解】
[1]闭合开关S，开关S0拨至b时，两电阻串联，电压表测R1两端的电压；闭合开关S，开关S0拨至a时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S0拨至b时电压表示数是拨至a时的三分之一，所以，两电阻两端的电压之比
312312UUUUU＝＝ 因串联电路中各处的电流相等，所以，由I＝UR可得，两电阻的阻值之比
11122212URUIURUI＝＝＝
则R2的阻值
R2＝2R1＝2×10Ω＝20Ω
[2]若电源电压为3V，当开关S0拨至b时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I＝123V10Ω20ΩURR＝＝0.1A
R1在10min内产生的热量
Q1＝I2R1t＝(0.1A)2×10Ω×600s＝60J
3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.

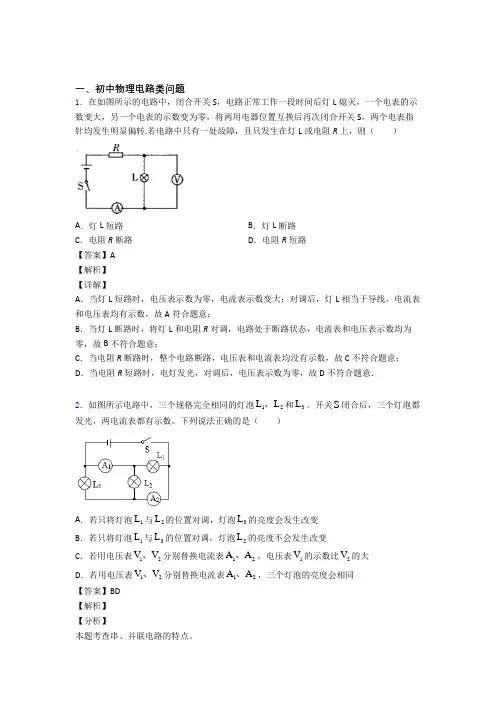

2020-2021佛山物理二模试题分类汇编——电路类问题综合
一、初中物理电路类问题
1．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A．灯L短路 B．灯L断路
C．电阻R断路 D．电阻R短路
【答案】A
【解析】
【详解】
A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；
B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；
C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；
D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．
2．如图所示电路中，三个规格完全相同的灯泡12LL、和3L。开关S闭合后，三个灯泡都发光，两电流表都有示数。下列说法正确的是（ ）
A．若只将灯泡1L与2L的位置对调，灯泡3L的亮度会发生改变
B．若只将灯泡1L与3L的位置对调，灯泡2L的亮度不会发生改变
C．若用电压表12VV、分别替换电流表12AA、，电压表1V的示数比2V的大
D．若用电压表12VV、分别替换电流表12AA、，三个灯泡的亮度会相同
【答案】BD
【解析】
【分析】
本题考查串、并联电路的特点。 【详解】
AB．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A不正确，B正确；
CD．若用电压表12VV、替换电流表12AA、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V1测灯L1、L2的总电压，V2测灯L1、L2的总电压，所以每个灯泡两端的电压相等，那么12VV、测得的电压相等，故C不正确，D正确。
2020_2021学年九年级物理上学期期末复习讲义第12讲家庭电路及电功电功率含解析
12 1 第12讲家庭电路及电功电功率
教学目标
1．家庭用电常识
2．掌握电功、电功率的含义与区别
3．掌握电能表的使用
4．掌握额定功率与实际功率的区别
5．掌握电功、电功率的相关计算
【经典例题一】
1．关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压为110V
B．家庭电路中，同时工作的用电器越多，总电阻越大
C．家庭电路中总电流过大，空气开关跳闸，一定是由于电路中用电器总电功率过大
D．用电器使用三线插头,是为了防止漏电引发事故而采取的保护措施
【解答】解：A、我国家庭电路的电压为220V，故A错误；
B、家庭电路中，同时工作的用电器越多，总电阻越小,故B错误；
C、家庭电路中总电流过大，可能是由于电路中用电器的总功率过大或短路引起的，故C错误；
D、用电器使用三线插头,将三线插头插入三孔插座中，能使用电器的金属外壳接地，在用电器漏电时，人接触用电器，地线12
2 可以把人短路,避免触电事故发生,故D正确。
故选：D。
2．请以笔画线代替导线,将三线插座、开关控制的电灯接入电路。
【解答】解：
灯泡接法：开关要接在火线和灯之间，这样在断开开关能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法:上孔接地线；左孔接零线；右孔接火线。如图所示：
【变式练习】
1．如图所示是正常连接家庭电路的一部分。下列说法正确的是（ ）
A．导线B与大地之间的电压为220V 12
3 B．试电笔插入三孔插座的左插孔，氖管将发光
C．电饭煲接入三孔插座后与电冰箱是串联的
D．站在地上的人接触a处金属部分会触电
【解答】解:
如图所示是正常连接家庭电路的一部分,开关接在导线A上，所以导线A是火线,导线B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0V，则导线B与大地之间的电压为0V，故A错误;
B、插座的左孔接零线，右孔接火线，所以试电笔插入三孔插座的左插孔时氖管不发光，插入插座的右插孔时氖管发光，故B错误；
山西中北大学附中2020-2021学年九年级(上)期中质量监测物理试题(解析版)
2020——2021学年第一学期九年级期中质量监测
物理试卷
一、选择题
1. 我国家庭电路的电压值是（ ）
A. 1.5V B. 36V C. 220V D. 380V
【答案】C
【解析】
【分析】
了解常见的电压值进行解答。
【详解】我国家庭电路的电压值是220V，一节干电池的电压是1.5V，对于人体的安全电压是不高于36V，动力电的电压是380V。
故选C。
2. 5月31日是“世界无烟日”．这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为
A. 分子在不停地运动 B. 分子间有引力
C. 分子间有斥力 D. 物质是由分子组成的
【答案】A
【解析】
【分析】
扩散现象的实质就是分子运动的结果，根据分子动理论解答即可．
【详解】根据题意知道，在空气不流通的房间内，只要有一个人吸烟，整个房间就会充满烟味，这是因为烟味分子很快扩散到了房间内的大气中，说明了分子在永不停息的做无规则运动，故选A．
3. 下列物品中，通常情况下属于导体的是（ ）
A. 玻璃杯 B. 不锈钢锅 C. 陶瓷碗 D. 干木棒
【答案】B
【解析】
【详解】容易导电的是导体，不锈钢锅是由不锈钢制成的，不锈钢是钢的一种，金属属于导体，故B符合题意为答案。选项ACD均属于绝缘体，不符合题意。
故选B。
4. 在图所示的实例中，改变物体内能的方式与其它三个不同的是（ ）
A. 钻木取火 B. 弯折铁丝
C. 炉子烧水 D. 压缩空气
【答案】C
【解析】
【详解】钻木取火，弯折铁丝，压缩空气都属于做功改变内能，炉子烧水属于热传递改变内能，故选C。
5. 一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A. 一定不带电 B. 一定带负电 C. 一定带正电 D. 可能不带电
【答案】D
【解析】
【分析】
带电体具有吸引轻小物体的性质；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引．
2023年中考物理二轮专题复习 专题十五 家庭电路与安全用电
1
专题十五 家庭电路与安全用电
考点1 家庭电路的基本组成
1.(2020安徽,10,2分)如图所示的家庭电路,当闭合开关时,发现电灯不亮。若原因是图中打“×”的位置发生了断路,则在开关闭合的情况下,用测电笔测试电路中A点时,测电笔氖管 (选填“会”或“不会”)发光。
考点2 安全用电
2.(2021安徽,11,2分)下列说法正确的是 ( )
A.在气体中,流速越大的位置压强越大
B.跳远运动员起跳前要助跑是为了增大惯性
C.导体在磁场中运动时一定会产生感应电流
D.家庭电路发生火灾时,要先切断电源,不能直接泼水灭火
基础运用
一、填空题(每空2分,图3分,共9分)
1.(2022合肥模拟)如图所示家庭电路,在闭合开关S,电路没有任何故障的情况下,小明同学用测电笔测试b点时,测电笔的氖管 发光。(选填“会”或“不会”)
2
2.(2022淮北模拟)如图所示,小明将台灯插头插入插座时,家里的空气开关跳闸了,检查发现插头处的绝缘皮已经破损,则引起此次空气开关跳闸的原因是发生了 。
3.(2022合肥二模)如图所示的家庭电路,闭合开关S后,灯泡不发光,用测电笔正确接触A点和B点氖管均发光,且用测电笔正确接触三孔插座下方左、右两个插孔中的接线柱时氖管也均能发光,则此电路的故障可能是 。
4.(2022福建)用笔画线表示导线,将图中的开关、插座分别接入家庭电路中。
二、选择题(每小题2分,共6分) 3
5.(2022蚌埠模拟)小明把台灯插头插入插座,当他闭合台灯开关时,室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是 ( )
A.开关短路 B.插座短路
C.插头短路 D.灯泡短路
6.(2022淮南模拟)下列家庭电路中不符合要求的是 ( )
A. B.
C. D.
7.(2022芜湖模拟)“安全用电,珍惜生命”是公民应有的安全意识。以下说法错误的是 ( )
2020-2021学年成都市中考物理二诊试卷及答案解析
四川省成都市中考物理二诊试卷
一、选择题：（每题2分，共30分）
1．“未见其人，先闻其声”，这是说明了每个人的声音都有不同的（ ）
A．响度 B．音调 C．音色 D．频率
2．下列事例中，利用大气压强工作的是（ ）
A．弹簧测力计 B．船闸
C．用塑料吸管吸牛奶 D．用天平测质量
3．下列估测最接近实际的是（ ）
A．九年级物理课本的长6cm
B．人正常步行的速度是5m/s
C．一名中学学生的体重50N
D．家用空调工作的功率约1000W
4．2015年12月31日成都第二绕城高速全线通车，春节期间家住青白江的张敏同学一家走“二绕”自驾西岭雪山游，当汽车在水平路面上匀速直线行驶时，下列说话正确的是（ ）
A．汽车受到的牵引力和阻力是一对相互作用力
B．汽车受到的重力和它对地面的压力是一对平衡力
C．汽车上的GPS导航设备是通过电磁波来传递的信息
D．燃油汽车在行驶过程中，主要将化学能转化为电能
5．如图中的实例中，是利用惯性的是（ ）
A．
盘山公路 B．
锤柄撞击木凳锤头套紧 C．
拦河大坝 D．
撑杆跳高运动员上升过程中
6．如图所示，小明在玩蹦蹦杆，在小明将蹦蹦杆中的弹簧向下压缩的过程中，小明的重力势能、弹簧的弹性势能的变化是（ ）
A．重力势能减小，弹性势能增大
B．重力势能增大，弹性势能增大
C．重力势能减小，弹性势能减小
D．重力势能增大，弹性势能减小
7．如图所示的四种现象中，由光的折射形成的是（ ）
A．甲、丁 B．丙、丁 C．乙、丙 D．甲、乙
8．热机的广泛使用已成为一个国家工业化程度的标志，但同时热机的大量使用也给我们的环境带来巨大的破坏．下列机械不是使用热机的是（ ） A．普通的家用轿车 B．喷气式战斗机
C．电动公交车 D．“神舟”火箭
9．下列说法中正确的是（ ）
A．只有高压线路才会发生触电事故
B．电冰箱的金属外壳必须良好接地
C．测电笔辨别火线时，手不能接触笔上的金属
