接线工艺要求

电缆接线工艺全解析

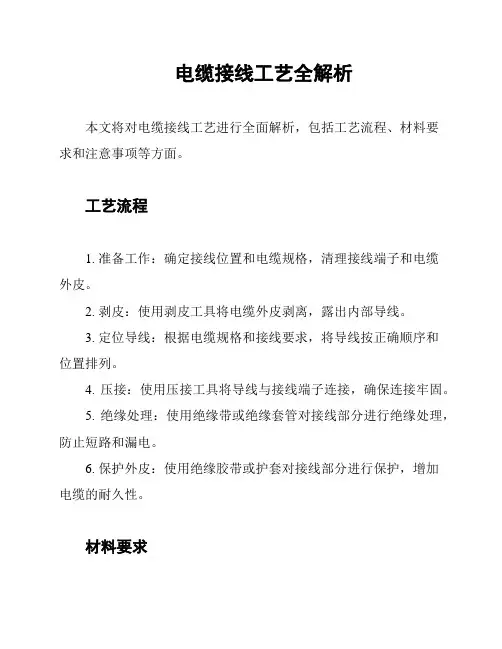

电缆接线工艺全解析本文将对电缆接线工艺进行全面解析，包括工艺流程、材料要求和注意事项等方面。

工艺流程1. 准备工作：确定接线位置和电缆规格，清理接线端子和电缆外皮。

2. 剥皮：使用剥皮工具将电缆外皮剥离，露出内部导线。

3. 定位导线：根据电缆规格和接线要求，将导线按正确顺序和位置排列。

4. 压接：使用压接工具将导线与接线端子连接，确保连接牢固。

5. 绝缘处理：使用绝缘带或绝缘套管对接线部分进行绝缘处理，防止短路和漏电。

6. 保护外皮：使用绝缘胶带或护套对接线部分进行保护，增加电缆的耐久性。

材料要求1. 电缆：选择符合要求的电缆，包括导线材质、截面积和耐压等指标。

2. 接线端子：选择合适的接线端子，确保与电缆导线的匹配度高，连接可靠性强。

3. 剥皮工具：选用适合电缆外皮剥离的工具，确保剥离过程中不损坏导线。

4. 压接工具：选择专业的压接工具，能够确保导线与接线端子之间的牢固连接。

5. 绝缘材料：使用符合电缆绝缘要求的绝缘带、绝缘套管等材料，确保接线部分绝缘良好。

6. 保护材料：选择能够保护接线部分的绝缘胶带或护套，增加电缆的使用寿命。

注意事项1. 安全第一：在进行电缆接线工艺时，务必确保安全操作，避免触电和其他意外事故。

2. 严格按照规范：遵循相关的电缆接线规范和标准，确保接线质量符合要求。

3. 保持清洁：在接线前，清理接线端子和电缆外皮，确保接触良好。

4. 仔细操作：在剥皮、定位导线和压接等步骤中，要细心操作，避免损坏导线或接线端子。

5. 检查和测试：完成接线后，进行必要的检查和测试，确保接线无误，功能正常。

以上就是电缆接线工艺的全面解析，通过正确的工艺流程、合适的材料和注意事项，可以保证电缆接线的质量和可靠性。

电线及电缆接线施工工艺

电线及电缆接线施工工艺㈠技术要求1、电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。

2、电线、电缆的回路标记应清晰，编号准确3、导线连接技术要求⑴接头电阻小。

要求导线的连接接线为连接部位的面接触，不应是部分部位的连接，更不允许为点接触接线。

要求软导线的多股受电基本均匀。

并且不允许损伤导线截面。

⑵接线连接应牢固可靠，不因外力因素使连接处脱开。

⑶接线连接处（接头）的绝缘性能应良好且牢固可靠。

⑷导线的接头应位于接线盒中，不允许在管内有导线的连接接头，以方便建设单位检修。

⑸剖开导线绝缘层时，不应损伤导线线芯。

⑹当设计中没有特殊规定时，导线连接接线应采用焊接连接、压板压接或套管压接。

⑺导线采用熔焊连接时，连接焊缝不应有凹陷、夹渣、断股、裂缝及根部未焊合的缺陷；焊缝的外形尺寸应符合焊接工艺文件的规定，焊接后应清除残余焊药和焊渣。

⑻导线采用锡焊连接时，焊缝应饱满，表面光滑；焊剂应无腐蚀性，焊接后应清除残余焊剂。

⑼导线采用压板或其他专用夹具压接连接时，压板或专用夹具应与导线线芯规格相匹配；紧固件应拧紧到位，防松装置应齐全。

⑽套管连接器和压模等应与导线线芯规格相匹配；压接时，压接深度、压口数量和压接长度应符合产品技术文件的有关规定。

⑾芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密。

⑿在电气设备、器件的接线端子上接线时，每个端子宜接人一根线，最多不得超过两根线。

⒀接线端子应与导线规格相匹配，不应使用小端子接大截面导线。

㈡导线连接操作工艺说明1、线头的剖削⑴线头的剖削通常采用下述几种方法之一：①用剥线钳剥削线头绝缘层；②用尖嘴钳或钢丝钳剥削线头绝缘层；③用电工刀剖削线头绝缘头。

④其中，前两种方法适用于截面较小的绝缘导线线头绝缘层的剥削，用电工刀剖削线头绝缘层的方法适宜于各种规格的绝缘导线。

⑤当导线截面较小时（在6mm2及以下）应尽量用剥线钳剥削导线线头绝缘层，以加快接线工作速度。

煤矿井下电钳工接线工艺要求

井下电气设备接线工艺要求1、接线柱绝缘腔无损伤，接线柱螺纹无损伤、无放电痕迹、绝缘台完整无裂纹。

2、接线无毛刺：指芯线前端部分无突出的导线。

3、接线无歪脖：布线拿弯弧度要自然平滑，避免急弯，直角弯。

4、接线无压胶片：指在线芯处接线端子的垫圈（板）不压线芯绝缘。

5、导线裸露不超长：线芯绝缘与接线端子压接部分之间的芯线长度不大于5mm。

6、一相绝缘不触及另一相导体：一相绝缘不与另一相接线柱相触。

7、接线无交叉布线。

8、接线剁头齐整：即每一相线芯前端的线头整齐切断，无长短不齐现象。

9、接线余头不超长：线芯最前端距接线端子压接部分的长度不大于2mm 。

10、分相绝缘无刀伤：即分相芯线的绝缘没有伤痕。

11、接线柱卡爪：卡爪是否变形、分布是否均匀。

12、接线柱弹垫压平：以压平弹垫，芯线不窜动为合格。

13、接地芯线长短合适：接地芯线顺腔壁自然布置，不宜过长或过短（以松开线咀，拉动电缆相线拉紧或松脱地线不掉为准）14、接地螺栓螺母垫圈不允许涂绝缘物：接触良好。

15、接地芯线紧固合适：接地芯线紧固，以压平弹垫，芯线不窜动为合格。

16、电源警示牌安装正确。

17、防爆面涂油：操作完后，对接线盒防爆面均匀涂油。

18、电缆护套割口整齐：割口无马蹄无锯齿。

19、接线腔内清洁无杂物。

20、同一部分螺栓、螺母规格一致：主要指同一部位螺栓头，螺母大小，厚度一致。

21、芯线压接顺序正确：先压地线，后压火线。

22、按钮线色压接正确：采用红1、绿2、黑或花为地线。

23、卡爪（或平垫圈）弹簧垫（双帽）齐全坚固：使用线鼻子可不用平垫圈。

24、电缆护套伸入室壁长度合适：标准为：5 —15mm。

防爆电气设备的失爆认定失爆含义：就是使用中的电气设备（五小电器、电缆线）失去耐爆性能和不传爆性能。

一、设备外壳：凡属于下列情况之一者，判定为失爆。

（一）、外壳有裂纹、开焊、严重变形；严重变形是指长度超过50 mm，同时凹、凸深度超过 5 mm。

（二）、隔爆外壳有锈皮脱落、联锁装置不全、变形，起不到机械连锁作用的，防爆面锈蚀的。

接线工艺要求
文件编号：
版本号：
受控状态：
分发号：
编制人：
审核人：
批准人：
持有人：
、
年月日发布年月日实施
杭州信控科技有限公司发布
HANGZHOU SINOCOM TECHNOLOGY CO.,LTD
杭州信控科技有限公司作业指导书文件编号
版本号A/1 页次1-1 页码 1
一目的
将接线工艺标准化，确保接线紧固、电气接触良好，防止设备投运后因接线工艺问题导致故障发生。

二范围
生产部实施生产的全过程。

三接线工艺要求
1、接线无毛刺及损伤，指芯线前端接部分无突出的导线及线芯受损；
2、接线无歪脖，布线拿弯弧度要自然平滑，避免急弯，直角弯；
3、接线无压胶皮，指在线芯处接线端子的垫圈（板）不压线芯绝缘；
4、导线裸露不超长，线芯绝缘与接线端子压接部分之间的芯线长度不大于5mm；
5、接线剁头齐整，即每一相线芯前端的线头整齐切断，无长短不齐现象；
6、接线余头不超长，线芯最前端距接线端子压接部分的长度不大于2mm；
7、电缆护套割口整齐，割口无马蹄无锯齿；
8、电缆护套伸入室壁长度合适，标准为：5～15mm；
9、接地螺栓螺母垫圈不允许涂绝缘物，接触良好；
10、单个密封圈不得穿多根电缆，密封圈不得出现老化、失去弹性、变质、变形等失去密封作用情况；
11、螺旋线嘴用手拧紧为合格，但不得出现乱扣，锈蚀等现象，压叠式线嘴用手晃不动为合格；
12、接线柱弹垫压平，以压平弹垫，芯线不窜动为合格；
13、接线柱卡爪无变形，分布均匀；
14、紧固接线用力要适中，防止用力过大将螺栓螺母滑扣，已滑扣的螺栓螺母及时更换，严禁将就作业；。

柜内接线过程及工艺要求

柜内接线过程及工艺要求1．接线工艺要求必须达到十个一致（1）同一柜内电缆剥切固定位置一致；（2）热缩头热缩位置一致；（3）热缩套颜色一致；（4）所有线号长短一致；（5）电缆牌悬挂位置一致；（6）扎头绑扎位置一致；（7）备用芯长短一致；（8）线芯接线走线方式一致；（9）同排同屏导线排列方式一致；（10）导线线芯弯曲弧度一致。

2．柜内连接导线整体工艺要求（1）导线接线要求工艺统一，所有工作开始前采用样板示范带路的模式，所有控制柜、箱等的接线方式、电缆绑扎位置、备用芯长度、电缆牌绑扎位置均按照样板的要求施工，以保证产品外观及质量的一致性。

已定型的批量产品，二次布线应一致。

（2）硬导线连接前必须进行校直处理。

线束或导线弯曲时不得使用尖口钳或钢丝钳，只允许使用手指或弯线钳，以保证导线的绝缘层不受损坏。

接线过程必须保证导线芯线及导线绝缘均无损伤。

（3）按图施工，接线正确；电气回路接触良好；配线横平竖直，整齐美观。

（4）螺钉紧固力矩符合技术要求，以免出现松动及滑扣情况。

手工紧固工具的力度大小要通过使用力矩紧固工具掌握。

线芯应连接牢固，严禁出现虚接问题。

（5）连接导线中间不允许有接头，两个端子间的连线不得有中间接头。

（6）端子板水平放置或垂直时，左右上下引出的导线都要弯曲半圈后，再以40mm间距进入端子板。

（7）每个端子排的一侧（含端子排和元器件接线端）一般只连接一根导线，最多不得超过两根，当同一节点有两根以上导线时，应与设计部门联系加空端子转接。

① 采用孔内螺钉压接的每一个端子不允许有两个以上的导线端头，并应确保连接可靠，元件本身引出线不够长，应用端子过渡，不允许悬空连接。

② 采用平面螺栓压接的同一端头一般只能接一根导线，必要时允许连接两根导线。

严禁同一端接三根或三根以上导线。

若需要接两根导线时，两导线之间应垫以精制平垫圈。

③ 采用螺钉压板压接的端子，剥除绝缘的线芯应弯成U字形，压接螺钉位于U字中间。

采用螺钉压板压接的端子，可以连接两根导线，分别位于压接螺钉两边，条件是两根导线的线芯直径相同。

接线端子工艺标准

接线端子工艺标准一、接线端子工艺标准的要求：1.接线材料的选择：接线端子应选用优质的，耐候性好的材料，如优质铜、铝和不锈钢等。

2.接线端子的规格：接线端子的规格要与电缆截面的要求相匹配，以确保接触良好，不松动和不过热。

3.线路连接的可靠性：接线端子必须具有良好的导电性和机械强度，能够承受一定的电流负荷，并保持稳定的电气连接。

4.接线工艺的合理性：接线时需注意线路长度、弯曲半径、平整度及排列方式等因素，保证接线布局紧凑、无交叉、无弯角过大等缺陷。

5.线缆标识的清晰性：每根线缆必须标识清晰，以便维修、检修和调试等操作。

6.环境适应能力：接线端子应具有良好的防水、防腐和耐高温能力，以适应不同环境下的使用要求。

二、接线端子工艺标准的实施：1.选择合适的连接方式：根据电气设备的特点和工作环境，选择合适的连接方式，如冷压接线、焊接接线、螺栓固定接线等。

2.清除接线端子表面的污物：在进行接线之前，应先清除接线端子表面的氧化层、油污和杂质等，以确保接触良好。

3.接线端子的固定：接线完成后，应采用适当的固定方式，如螺母、螺栓、扣钩和夹子等，确保线路连接牢固可靠。

4.接线的弯曲半径：接线过程中，需严格控制线缆的弯曲半径，避免过小或过大，以免影响线缆的传输性能和使用寿命。

5.接线端子的封装保护：接线端子应采取适当的封装保护措施，如绝缘套管、接线盒和绝缘胶等，保证线路连接的安全可靠。

6.线缆标识的规范：每根线缆应在接线端子处进行清晰的标识，包括线缆型号、截面、电压等信息，以便后续维护和调试。

三、接线端子工艺标准的质量检验：1.检查接线端子的连接是否牢固，是否松动；2.测量接线端子的导通电阻，应符合设计要求；3.检查线缆标识的清晰度和准确性；4.对接线工艺进行抽样检验，确保符合标准要求；5.对接线端子的封装保护进行质量检验，确保防水、防腐和耐高温能力。

接线端子工艺标准对于电气设备的安全运行和正常维护具有重要意义。

制定并遵守合理、规范的接线端子工艺标准，能够提高接线质量，减少设备故障，保障生产工艺的稳定性和安全性。

接线工艺要求接线生产准备

接线工艺要求接线生产准备1．熟悉图纸和实物（1）接线前要认真审核、熟悉施工图纸，充分领会设计意图，主要审核内容如下：① 重点审核设计图纸的正确性，原理图、布置图及端子排接线图三者之间的一致性。

② 审核控制回路中串入连锁关系的合理性。

③ 审核生产厂家如断路器、隔离开关、保护屏柜等电气接线的正确性，应与设计要求的功能相一致。

④ 校对接线表中各电缆规格、型号、去向等应与设计接线图相一致。

（2）根据设计的二次图纸，拟定可操作性强的施工措施或方案。

包括施工程序、施工方法、工艺标准、施工进度及人员组织等事项。

组织施工人员进行技术交底，做好人员组织分工，减少施工的盲目性。

（3）加强对施工人员的接线培训工作。

对施工人员讲工作原理，讲识图方法，讲接线工艺标准及施工方法，培训合格后方能持证上岗，并由有经验的老师傅进行传、帮、带，才能收到良好的效果。

可以筛选以往创优工程接线施工亮点图片，组织施工人员观看学习，并挑选心灵手巧、责任心强、接线工艺水平高的施工人员专门进行接线工作。

（4）对控制柜、箱接线应设专人负责。

即同一回路的控制柜、箱应由一人完成，这样既便于校线和查线，有问题又能够分清责任。

（5）领取与图纸要求相符合的线束。

2．接线前的检查（1）严格按《电气接线图》检查导线。

① 导线的额定绝缘电压。

绝缘导线的额定绝缘电压不得低于各电路的额定工作电压，对380V、220V电压不低于500V。

对于电控箱内的导线均要求电压不低于550V的铜芯绝缘导线。

② 导线的截面积。

用于控制回路导线的截面积不得小于0.75mm2（一般考虑到导线的机械强度通常是箱外1mm2，箱内0.75mm2），用于弱电电子线路不应小于0.2mm2。

对于单股铜导线最小截面积为1.5mm2；对于多股铜导线为1.0mm2；电流回路采用2.5mm2绝缘铜芯线；保护接地线使用2.5mm2全长标出的黄绿相间的双色绝缘铜芯线（黄绿双色绝缘线只能用做保护接地线）。

敷设于电器安装板上的导线均采用硬线，可动部位的过渡线用多股软铜线。

总装接线工艺要求

1、接线要整齐、美观。

在电气性能许可的条件下，对低频、低增频的同向接线尽量平行靠拢，使分散的接线组成整齐的线束，并减少布线面积。

2、接线的放置要安全、可靠和牢固。

接线连接要牢固，导线的两端或一端用锡焊接时，焊点应无虚、假焊。

导线的两端或一端用接线接头连接时，接线插头和插座要牢固，导线不松脱，以保证整机线路结构牢固和电器参数稳定。

3、连接线要避免整机内锐利的棱角、毛边，防止损坏导线绝缘层，避免短路和漏电故障。

4、绝缘导线要避免高温元器件，防止导线绝缘层老化或降低绝缘强度。

5、传输信号的连接线要用屏蔽线，防止信号对外干扰或外界对信号形成干扰。

避开高频和漏磁场强度大的元器件，减少外界的干扰。

6、安装电源线和高电压线时，连接点应消除应力，防止连接点发生松脱现象。

7、整机电源引线孔的结构应保证当电源线穿进或日后移动时，不会损伤导线绝缘层。

若导线孔为导电材料，则在导线孔上加绝缘套，而且此绝缘套在正常使用中用不易老化。

8、交流电源的接线，应绞合布线，减少对外界的干扰。

9、整机内导线敷设要走空位，避开元器件密集区域，为其他元器件的检查维修提供方便。

10、接线的固定可以使用金属、塑料的固定卡或搭扣，单根或导线不多的线束可用黄色胶黏剂固定。
