杨氏模量数据表格及数据处理要求
杨氏模量测定（横梁弯曲法）
一、实验目的
1．学会用横梁弯曲法测定金属材料的杨氏模量；
2．学会读数显微镜的使用方法，掌握测量微小长度变化的方法；
二、实验仪器及用具
FD-YZ-MT杨氏模量测试仪1套JC—10读数显微镜米尺游标卡尺千分尺待测矩形金属条
三、实验原理
这部分内容请同学们按照实验报告写作要求来写
四、实验步骤（供参考）
(1)将矩形待测材料安放在仪器的刀口上，套上铜刀口（下端挂一砝码盘）并使其刀刃恰
好在仪器两刀口的中间。
(2)调节显微镜的目镜，看清楚镜简内的叉丝．松开显微镜的底座并使镜筒轴线正对着铜
刀上的基线，前后移动底座，直到从镜中看清楚铜刀基线，锁定底座和升降杆；转动读数显微镜的镜筒使得目镜中看到直尺方向与竖直方向一致，读数显微镜的手轮朝上，锁紧读数显微镜镜筒，转动手轮移动十字叉丝与基线像完全重合，记下读数．(3)在砝码盘上顺序地加法码．共加7次，每次砝码的质量为10 g，同时，每次转动显微
镜的手轮，使得十字叉丝水平线与目镜中基线像重合，记下相应读数．
(4)由梁上每取下一片砝码，仿照步骤（3）记下相应的读数．
(5)测出仪器两刀口间的距离l，测量1—3次，再测出待测样品的厚度h和宽度a，各测
量6次，记录下相应的测量结果．
(6)实验完毕整理好实验仪器
∆，代入表达式（1）计算杨氏模量并求出其测量(7)利用逐差法求出对应10g的弛垂度λ
不确定度。
注意事项：
1.从初始读数到增加每一片砝码，转动读数显微镜的手轮使得叉丝与基线像重合过
程中叉丝移动方向要保持一致
2.整个测量过程确保读数显微镜或者铜刀口位置不发生移动，因此调节好读数显微
镜一定锁紧相应部位以免测量产生转动，增加砝码或减少砝码时要谨慎切莫碰动
铜刀口的位置。
倘若发生了它们的位置有一个发生了变化，就必须从头开始测量。
3.使用千分尺和游标卡尺之前先记下相应的零点读数；再则，使用千分尺测量样品
厚度时应注意测量杆与固定砧别卡得太紧以免样品发生形变，使用游标卡尺测量
样品宽度时内量爪也别卡得太紧。
五、数据表格
表1 待测样品及支架两刀口距离测量
支架两刀口距离d度为：cm
千分尺零点读数：mm
表2 在不同重物作用下的弛垂度
数据处理
利用逐差法求出对应10g 的弛垂度z ∆及其综合不确定度 4041z z z -=
∆ 4152z z z -=∆ 42
63z z z -=∆ 4''044z z z -=
∆ 4''155z z z -=∆ 4
'
'266z z z -=∆ 求其平均值6
6
1
∑=∆=
∆i i
z
z （根据有效数字的修约法则，计算结果以毫米为单位的话，应保留
到小数点后四位）
z ∆的A 类不确定度()
()
5
66
1
⨯∆-∆=
∆∑=i i
A z
z
z u （保留两位有效数字）
求出两刀口间距d 、样品厚度a 、宽度b 的平均值d 、a 、b （注：计算样品厚度时应扣除千分尺的零点读数）及其A 类不确定度()l u A 、()
h u A 、()a u A
将相关数据先转换成国际制单位再代入Z
b a mgd E ∆=33
4计算杨氏模量E
杨氏模量的测量不确定度为：
()()()()()
2
2
2
2
33⎥⎦
⎤⎢⎣⎡∆∆+⎥⎦⎤⎢⎣⎡+⎥
⎦⎤
⎢⎣⎡+⎥⎦⎤⎢⎣⎡=z z u b b u a a u d l u E E u A A A A 注意测量不确定度最终计算结果只保留一位有效数字，根据有效数字有关运算法则来确定杨氏模量Y 的有效数字的位数。
测量结果：()
E u E E ±= 单位：N/m 2。
杨氏模量实验报告数据

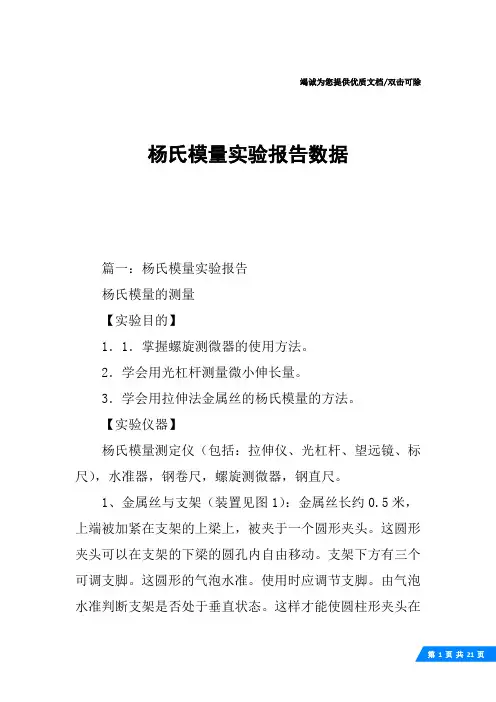

竭诚为您提供优质文档/双击可除杨氏模量实验报告数据篇一：杨氏模量实验报告杨氏模量的测量【实验目的】1．1．掌握螺旋测微器的使用方法。
2．学会用光杠杆测量微小伸长量。
3．学会用拉伸法金属丝的杨氏模量的方法。
【实验仪器】杨氏模量测定仪（包括：拉伸仪、光杠杆、望远镜、标尺），水准器，钢卷尺，螺旋测微器，钢直尺。
1、金属丝与支架（装置见图1）：金属丝长约0.5米，上端被加紧在支架的上梁上，被夹于一个圆形夹头。
这圆形夹头可以在支架的下梁的圆孔内自由移动。
支架下方有三个可调支脚。
这圆形的气泡水准。
使用时应调节支脚。
由气泡水准判断支架是否处于垂直状态。
这样才能使圆柱形夹头在下梁平台的圆孔转移动时不受摩擦。
2、光杠杆（结构见图2）：使用时两前支脚放在支架的下梁平台三角形凹槽内，后支脚放在圆柱形夹头上端平面上。
当钢丝受到拉伸时，随着圆柱夹头下降，光杠杆的后支脚也下降，时平面镜以两前支脚为轴旋转。
图1图2图33、望远镜与标尺（装置见图3）：望远镜由物镜、目镜、十字分划板组成。
使用实现调节目镜，使看清十字分划板，在调节物镜使看清标尺。
这是表明标尺通过物镜成像在分划板平面上。
由于标尺像与分划板处于同一平面，所以可以消除读书时的视差（即消除眼睛上下移动时标尺像与十字线之间的相对位移）。
标尺是一般的米尺，但中间刻度为0。
【实验原理】1、胡克定律和杨氏弹性模量固体在外力作用下将发生形变，如果外力撤去后相应的形变消失，这种形变称为弹性形变。
如果外力后仍有残余形变，这种形变称为塑性形变。
应力：单位面积上所受到的力（F/s）。
应变：是指在外力作用下的相对形变（相对伸长?L/L）它反映了物体形变的大小。
FL4FL?用公式表达为：Y??(1)s?L?d2?L2、光杠杆镜尺法测量微小长度的变化在（1）式中，在外力的F的拉伸下，钢丝的伸长量?L是很小的量。
用一般的长度测量仪器无法测量。
在本实验中采用光杠杆镜尺法。
初始时，平面镜处于垂直状态。
材料杨氏模量的测量

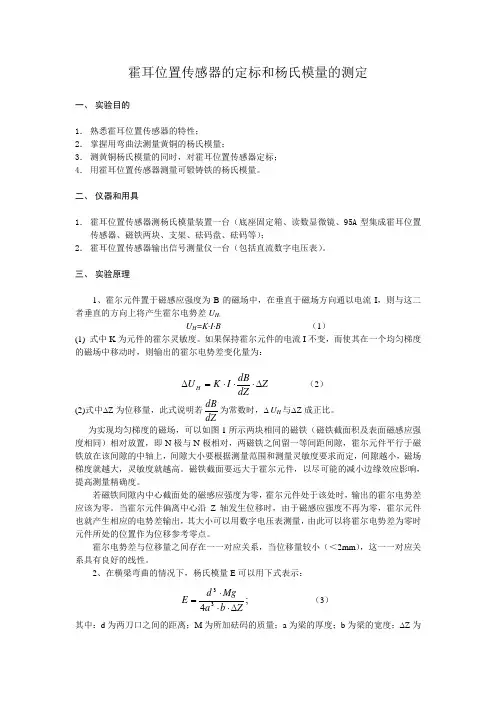

霍耳位置传感器的定标和杨氏模量的测定一、 实验目的1． 熟悉霍耳位置传感器的特性；2． 掌握用弯曲法测量黄铜的杨氏模量；3． 测黄铜杨氏模量的同时，对霍耳位置传感器定标； 4． 用霍耳位置传感器测量可锻铸铁的杨氏模量。
二、 仪器和用具1． 霍耳位置传感器测杨氏模量装置一台（底座固定箱、读数显微镜、95A 型集成霍耳位置传感器、磁铁两块、支架、砝码盘、砝码等）；2． 霍耳位置传感器输出信号测量仪一台（包括直流数字电压表）。
三、 实验原理1、霍尔元件置于磁感应强度为B 的磁场中，在垂直于磁场方向通以电流I ，则与这二者垂直的方向上将产生霍尔电势差U H ：U H =K·I·B （1） (1) 式中K 为元件的霍尔灵敏度。
如果保持霍尔元件的电流I 不变，而使其在一个均匀梯度的磁场中移动时，则输出的霍尔电势差变化量为：Z dZdBI K U H ∆⋅⋅⋅=∆ （2） (2)式中∆Z 为位移量，此式说明若dZdB为常数时，∆ U H 与∆Z 成正比。
为实现均匀梯度的磁场，可以如图1所示两块相同的磁铁（磁铁截面积及表面磁感应强度相同）相对放置，即N 极与N 极相对，两磁铁之间留一等间距间隙，霍尔元件平行于磁铁放在该间隙的中轴上，间隙大小要根据测量范围和测量灵敏度要求而定，间隙越小，磁场梯度就越大，灵敏度就越高。
磁铁截面要远大于霍尔元件，以尽可能的减小边缘效应影响，提高测量精确度。
若磁铁间隙内中心截面处的磁感应强度为零，霍尔元件处于该处时，输出的霍尔电势差应该为零。
当霍尔元件偏离中心沿Z 轴发生位移时，由于磁感应强度不再为零，霍尔元件也就产生相应的电势差输出，其大小可以用数字电压表测量，由此可以将霍尔电势差为零时元件所处的位置作为位移参考零点。
霍尔电势差与位移量之间存在一一对应关系，当位移量较小（＜2mm ），这一一对应关系具有良好的线性。
2、在横梁弯曲的情况下，杨氏模量E 可以用下式表示：;433Zb a Mg d E ∆⋅⋅⋅= （3）其中：d 为两刀口之间的距离；M 为所加砝码的质量；a 为梁的厚度；b 为梁的宽度；∆Z 为梁中心由于外力作用而下降的距离；g为重力加速度。
杨氏模量实验-实验说明
用拉伸法测金属丝杨氏模量杨氏模量是表征固体材料弹性形变能力的一个重要物理量，是选定机械构件材料的依据之一、是工程技术中常用的参数。
本实验采用静态拉伸法，按光杠杆放大原理装置来测量金属丝的加载之形变，光杠杆法的原理已被广泛应用在测量技术中，如冲击电流计和光点检流计用光杠杆法的装置测量小角度的变化。
实验中的仪器结构、实验方法、数据处理、误差分析等内容较广，能使学生得到全面的训练。
【实验目的】1．掌握拉伸法测定钢丝杨氏模量的原理和方法。
1．掌握用光杠杆法测量长度微小变化量的原理和方法。
2．学习光杠杆和望远镜直横尺的调节与使用。
3．学会用逐差法处理实验数据。
【实验仪器及用具】YMC-1、2杨氏模量测定仪、YMC-1望远镜直横尺、光杠杆、砝码、钢卷尺、千分尺、游标卡尺【实验原理】在外力作用下，固体所发生的形状变化，称为形变。
它可分为弹性形变和范性形变两类。
外力撤除后物体能完全恢复原状的形变，称为弹性形变。
如果加在物体上的外力过大，以致外力撤除后，物体不能完全恢复原状，而留下剩余形变，就称之为范性形变。
在本实验中，只研究弹性形变。
为此，应当控制外力的大小，以保证此外力去除后物体能恢复原状。
最简单的形变是棒状物体（或金属丝）受外力后的伸长与缩短。
设一物体长为L ，截面积为S 。
沿长度方向施力F 后，物体的伸长（缩短）为ΔL 。
比值F/S 是单位面积上的作用力，称为胁强，它决定了物体的形变；比值ΔL/L 是物体的相对伸长，称为胁变，它表示物体形变的大小。
按照胡克定律，在物体的弹性限度内胁强与胁变成正比，比例系数Y 称为杨氏模量。
实验证明，杨氏模量与外力F 、物体的长度L 和截面积S 的大小无关，而只决定于棒（或金属丝）的材料。
它是描写物体形变程度的物理量。
根据式（1），测出等号右边各量后，便可算出杨氏模量。
其中F 、L 和S 可用一般的方法测得，唯有伸长量ΔL 之值甚小，用一般工具不易测准确。
因此，我们采用光杠杆法来测定伸长量ΔL 。
杨氏模量数据处理 (3)

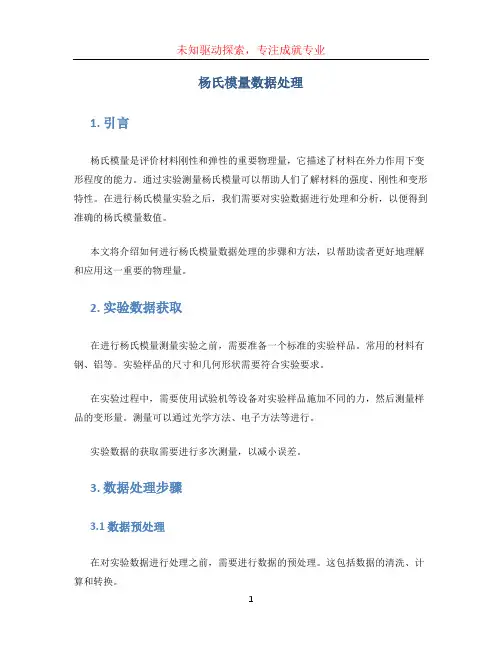

杨氏模量数据处理1. 引言杨氏模量是评价材料刚性和弹性的重要物理量，它描述了材料在外力作用下变形程度的能力。
