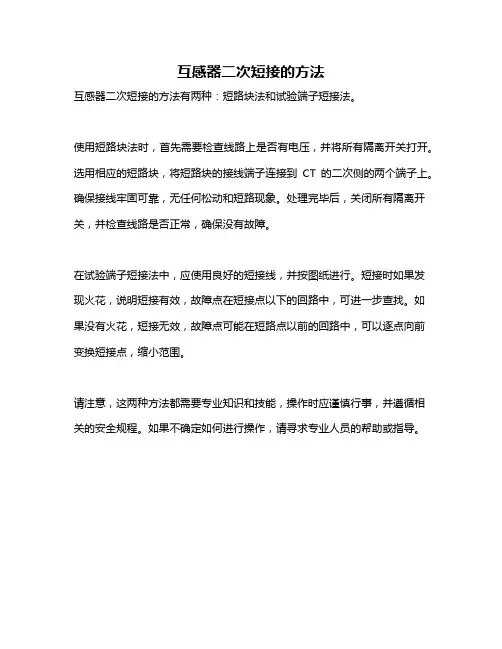

互感器二次短接的方法

互感器二次短接的方法

互感器二次短接的方法
互感器二次短接的方法有两种:短路块法和试验端子短接法。

使用短路块法时,首先需要检查线路上是否有电压,并将所有隔离开关打开。

选用相应的短路块,将短路块的接线端子连接到CT的二次侧的两个端子上。

确保接线牢固可靠,无任何松动和短路现象。

处理完毕后,关闭所有隔离开关,并检查线路是否正常,确保没有故障。

在试验端子短接法中,应使用良好的短接线,并按图纸进行。

短接时如果发现火花,说明短接有效,故障点在短接点以下的回路中,可进一步查找。

如果没有火花,短接无效,故障点可能在短路点以前的回路中,可以逐点向前变换短接点,缩小范围。

请注意,这两种方法都需要专业知识和技能,操作时应谨慎行事,并遵循相关的安全规程。

如果不确定如何进行操作,请寻求专业人员的帮助或指导。

电压互感器的二次回路接线分析

电压互感器的二次回路接线分析

电压互感器的二次回路接线分析电压互感器的二次回路接线分析摘要:本文主要以电流回路、电压回路和备自投逻辑回路为重点,分析扩大内桥变电站电气二次回路,最终实现变电站稳定运行和供电可靠的目的。

关键词:变电站扩大内桥接线电流回路电压回路中图分类号:TM411文献标识码: A1分析电流回路扩大内桥接线的电流回路主要涉及主变压器保护的差动电流回路的配置问题。

高压侧的差动电流回路有2种配置:一种是配置在高压侧开关CT;另一种是配置在主变压器高压侧套管CT。

变压器差动保护的范围是构成变压器差动保护电流互感器之间的电气设备以及连接这些设备的导线。

差动保护来自开关间隔的电流绕组,能获得较大的保护范围;而来自主变压器的高压侧套管只反映变压器的内部故障,通过启动跳闸继电器,同样可以在故障出现时跳开断路器切除电源。

由于差动保护对保护区外故障不会动作,对保护区内故障可以瞬时动作,因此差动保护来自开关间隔的电流绕组时保护范围更大,且可与其他主变压器的差动保护相交叉,达到消除保护死区的效果。

扩大内桥接线变电站的中间变压器,高压侧差动保护的电流互感器配置如图1所示。

图1主变电压器高压侧差动保护的电流互感器配置示意图在配置好电流互感器的保护绕组后,还要根据功率的方向(即互感器一次端Pl的指向)来确定二次绕组的sl端接人保护装置是电流极性端还是非电流极性端。

当线路I、内桥I和内桥n的电流互感器P1靠近断路器侧时,线路I、内桥I电流互感器的矛主变压器差动保护绕组Sl端应接人保护装置的非电流极性端,内桥n电流互感器的2#主变压器差动保护绕组Sl端应接人保护装置的电流极性端。

差动保护是反映被保护元件(或区域)多侧电流差而动作的保护装置。

差动保护是保护变压器的内部短路故障,电流互感器安装在变压器的各侧,在正常运行或外部发生短路时,流人差动继电器的电流为不平衡电流,在适当选择各侧电流互感器的变压比和接线方式的条件下,该不平衡电流值很小,并小于差动保护的动作电流,故保护装置不动作;在变压器内部发生短路时,流人继电器的电流大于差动保护的动作电流,差动保护动作于跳闸。

10kV系统电压互感器防止铁磁谐振过电压的二次接线改进_杨学昭

10kV系统电压互感器防止铁磁谐振过电压的二次接线改进_杨学昭

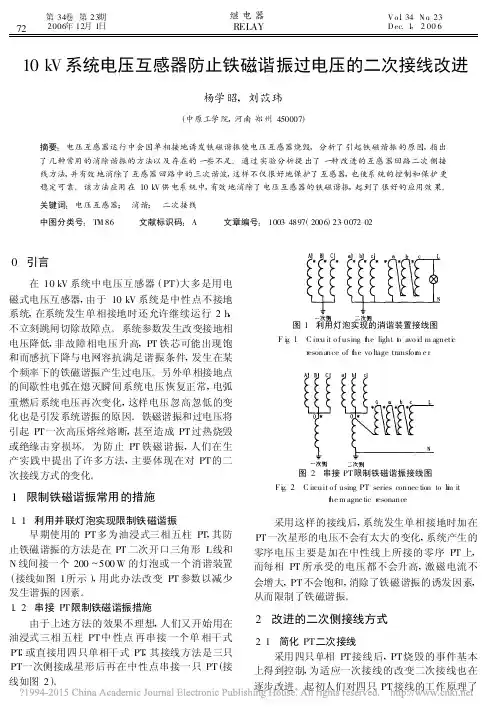

10k V系统电压互感器防止铁磁谐振过电压的二次接线改进杨学昭,刘苡玮(中原工学院,河南郑州450007)摘要:电压互感器运行中会因单相接地诱发铁磁谐振使电压互感器烧毁,分析了引起铁磁谐振的原因,指出了几种常用的消除谐振的方法以及存在的一些不足。

通过实验分析提出了一种改进的互感器回路二次侧接线方法,并有效地消除了互感器回路中的三次谐波,这样不仅很好地保护了互感器,也使系统的控制和保护更稳定可靠。

该方法应用在10k V供电系统中,有效地消除了电压互感器的铁磁谐振,起到了很好的应用效果。

关键词:电压互感器; 消谐; 二次接线中图分类号:TM86 文献标识码:A 文章编号:1003-4897(2006)23-0072-020 引言在10kV系统中电压互感器(PT)大多是用电磁式电压互感器,由于10kV系统是中性点不接地系统,在系统发生单相接地时还允许继续运行2h,不立刻跳闸切除故障点。

系统参数发生改变接地相电压降低,非故障相电压升高,PT铁芯可能出现饱和而感抗下降与电网容抗满足谐振条件,发生在某个频率下的铁磁谐振产生过电压。

另外单相接地点的间歇性电弧在熄灭瞬间系统电压恢复正常,电弧重燃后系统电压再次变化,这样电压忽高忽低的变化也是引发系统谐振的原因。

铁磁谐振和过电压将引起PT一次高压熔丝熔断,甚至造成PT过热烧毁或绝缘击穿损坏。

为防止PT铁磁谐振,人们在生产实践中提出了许多方法,主要体现在对PT的二次接线方式的变化。

1 限制铁磁谐振常用的措施1.1 利用并联灯泡实现限制铁磁谐振早期使用的PT多为油浸式三相五柱PT,其防止铁磁谐振的方法是在PT二次开口三角形L线和N线间接一个200~500W的灯泡或一个消谐装置(接线如图1所示),用此办法改变PT参数以减少发生谐振的因素。

1.2 串接PT限制铁磁谐振措施由于上述方法的效果不理想,人们又开始用在油浸式三相五柱PT中性点再串接一个单相干式PT,或直接用四只单相干式PT,其接线方法是三只PT一次侧接成星形后再在中性点串接一只PT(接线如图2)。

电压互感器的接线方法和注意事项

电压互感器的接线方法和注意事项

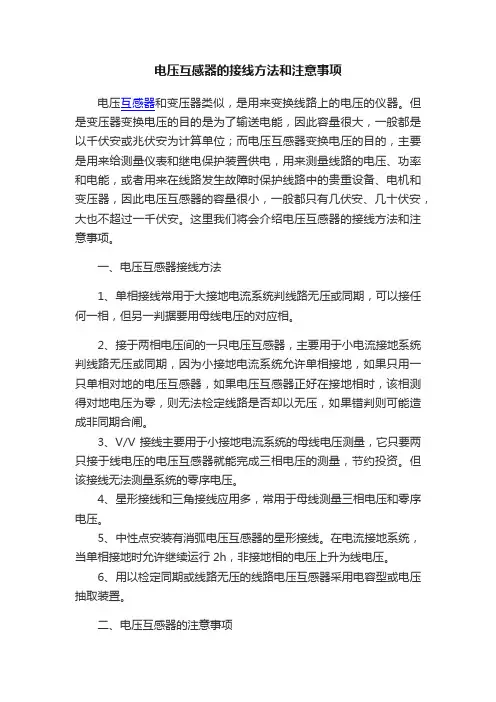

电压互感器的接线方法和注意事项电压互感器和变压器类似,是用来变换线路上的电压的仪器。

但是变压器变换电压的目的是为了输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,大也不超过一千伏安。

这里我们将会介绍电压互感器的接线方法和注意事项。

一、电压互感器接线方法1、单相接线常用于大接地电流系统判线路无压或同期,可以接任何一相,但另一判据要用母线电压的对应相。

2、接于两相电压间的一只电压互感器,主要用于小电流接地系统判线路无压或同期,因为小接地电流系统允许单相接地,如果只用一只单相对地的电压互感器,如果电压互感器正好在接地相时,该相测得对地电压为零,则无法检定线路是否却以无压,如果错判则可能造成非同期合闸。

3、V/V接线主要用于小接地电流系统的母线电压测量,它只要两只接于线电压的电压互感器就能完成三相电压的测量,节约投资。

但该接线无法测量系统的零序电压。

4、星形接线和三角接线应用多,常用于母线测量三相电压和零序电压。

5、中性点安装有消弧电压互感器的星形接线。

在电流接地系统,当单相接地时允许继续运行2h,非接地相的电压上升为线电压。

6、用以检定同期或线路无压的线路电压互感器采用电容型或电压抽取装置。

二、电压互感器的注意事项1、电压互感器二次回路中的工作阻抗不得太小,以避免超负载运行。

2、电压互感器在投入运行前要按照规程规定的项目进行试验检查。

例如,测极性、连接组别、摇绝缘、核相序等。

3、电压互感器的接线应保证其正确性,一次绕组和被测电路并联,二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联,同时要注意极性的正确性。

4、接在电压互感器二次侧负荷的容量应合适,接在电压互感器二次侧的负荷不应超过其额定容量,否则,会使互感器的误差增大,难以达到测量的正确性。

电压互感器的二次回路核相及接线

电压互感器的二次回路核相及接线

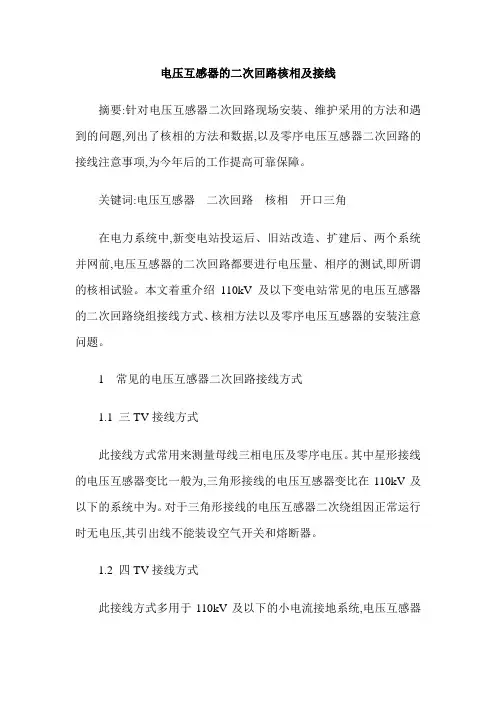

电压互感器的二次回路核相及接线摘要:针对电压互感器二次回路现场安装、维护采用的方法和遇到的问题,列出了核相的方法和数据,以及零序电压互感器二次回路的接线注意事项,为今年后的工作提高可靠保障。

关键词:电压互感器二次回路核相开口三角在电力系统中,新变电站投运后、旧站改造、扩建后、两个系统并网前,电压互感器的二次回路都要进行电压量、相序的测试,即所谓的核相试验。

本文着重介绍110kV及以下变电站常见的电压互感器的二次回路绕组接线方式、核相方法以及零序电压互感器的安装注意问题。

1 常见的电压互感器二次回路接线方式1.1 三TV接线方式此接线方式常用来测量母线三相电压及零序电压。

其中星形接线的电压互感器变比一般为,三角形接线的电压互感器变比在110kV及以下的系统中为。

对于三角形接线的电压互感器二次绕组因正常运行时无电压,其引出线不能装设空气开关和熔断器。

1.2 四TV接线方式此接线方式多用于110kV及以下的小电流接地系统,电压互感器的中性点通过消谐互感器接地,中性点互感器变比为10/0.1,星形互感器变比仍为。

发生单相接地故障时,电压互感器电压不超过其正常运行值,三相绕组上承受的仍然为相电压,能起到消谐作用。

2 电压互感器二次回路常用的核相方法由于110kV及以下变电站的接线方式比较简单,大多数都采用内桥接线方式,因此核相方法比较单一,常用的有以下两种方法。

2.1 使用同一电压等级两段母线上的TV进行核相首先将需要进行核相的两个电源送至两端母线TV上,先用电压相序表分别测量两端母线电压是否为顺时针旋转的正相序,然后用万用表分别测量各段电压互感器低压侧A、B、C三相电压、线电压数值首否正确,再测量两段TV低压侧三相间的电压值和开口三角电压值。

正常情况下,同名相电压差基本上为零,异名相电压差为100V左右,开口三角电压也为零,则证明两个电源可以并列运行。

2.2 使用站内变压器高低压侧两组母线TV进行核相此种核相主要是为了验证电压互感器的接线正确性。

电压互感器铁磁谐振解决方案

电压互感器铁磁谐振解决方案

在 中性 点非 直接 接地 系统 ( 1 0, 3 5 k V系 统 ) 主 要 有
一 十 _ 十 -十 _ 一 -十 _ 十 - 十 一 ” - — - 十 十 - — 。 - —. - -— + -- 十 - 十 -十 - 。 十 _ 一— - 十 -十 -+ - + -
。 。
1 - , / 3电压 下 , 铁 芯磁 通 不饱 和 的 电
压互 感 器 ; ② 在 电压 互感 器 一 次绕 组 中 性 点 对 地 间 串 接 线 性 或 非 线 性 消 谐 电阻 , 加 零序 电压 互 感 器 ;
( 6 4 6 0 0 0 ) 国网四川 泸州市 泸川供 电分 公 司 陈 杰 李 守棋
铁 磁 谐 振 是 电 力 系 统 自激 振 荡 的 一 种 形 式 , 是 由
③ 在 电 压 之 间 、 开 口三 角 两 端 分 别 接 入
阻尼 电阻 ; ④ 电压互 感器 开 口三角两 端接 入消谐 装 置 。
目前 主 要 采 用 的 方 法 为 在 1 0, 3 5 k V母 线 上 的 星 形 接 线 电压互 感 器 一次 侧 加装 消 谐 器 , 二 次 侧 开 口 三 角 加 装 二 次 消 谐 器 或 合 适 消 谐 电 阻 。一 次 侧 加 装 消 谐 器时 , 电 阻 器 系 非 线 性 材 料 组 成 。 目前 , 二 次 侧 开 口 三 角 加 装 的 消 谐 器 能 检 测 电 压 互 感 器 开 口三 角 l 7 —3 5 0 Hz 频 率 的 电压 分量 , 发 生 故 障时 可 以 区分过 电压 、 铁
乓 N 罴 O N G C U 口 N L D I A N G O N G 主 …… 持 : 杨 … 留 名

电压互感器二次回路

电压互感器二次回路

电压互感器二次回路一、电压互感器的概述电压互感器(Voltage Transformer,VT)是一种用于变压器、继电器、计量仪表等电力系统中的测量和保护设备。

其作用是将高电压转换为低电压,以便于测量和保护。

在电力系统中,一般采用220V或110V的交流电作为二次侧输出。

二、电压互感器二次回路的组成1. 二次回路的基本组成电压互感器二次回路通常由三个部分组成:二次绕组、导线和负载。

其中,二次绕组是将高压转换为低压的核心部件;导线则将低压信号传输到负载端;负载则是接收并处理低压信号的设备。

2. 二次回路中的额外元件除了基本组成外,有时还需要在二次回路中加入其他元件以满足特定需求。

例如,为了提高信号质量和稳定性,可以在导线上加装屏蔽层;为了防止过流过载等异常情况对设备造成损害,可以添加保护装置。

三、电压互感器二次回路的工作原理1. 传递高压信号电压互感器的一次绕组接收高电压信号,通过磁耦合作用将其转换为低电压信号输出到二次绕组。

二次绕组中的导线将低电压信号传输到负载端。

2. 保证安全性由于电压互感器输出的是较低电压,因此可以保证人身安全。

同时,二次回路中也会加入保护装置以防止设备受到损害。

3. 提高测量精度电压互感器能够精确地将高电压信号转换为低电压信号,从而提高了测量精度。

此外,加装屏蔽层等额外元件也有助于提高信号质量和稳定性。

四、常见问题及解决方法1. 二次回路接线错误若二次回路接线错误,可能会出现测量误差、设备损坏等问题。

此时应及时检查并更正接线错误。

2. 二次回路短路若二次回路发生短路,可能会导致设备过载、损坏等问题。

此时应及时排除短路故障,并加装保护装置以防止类似问题再次发生。

3. 二次回路信号质量下降若二次回路信号质量下降,可能会影响测量精度。

此时可以考虑加装屏蔽层、更换导线等方式来提高信号质量。

五、总结电压互感器二次回路是电力系统中重要的测量和保护设备之一,其作用是将高电压转换为低电压,以便于测量和保护。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
作,在本课程理论教学中重点培养学生对服装制作过程的系统观和整 体全局观。
①对服装设计到制作全过程的整体训练 在讲各种款式变化过程中,严格按照以上程序进行,使学生形成系 统的思考模式。并且在全面观下重点突出制作工艺的要点讲解与运用。 ②强调服装系统的完整性与部件的关系 服装的衣领、衣袖、口袋和开口形式是组成服装这一系统的要素, 在强调各要素的重要性同时,注重它们之间的配合,才能实现服装整个 系统的平衡。这是教学改革的另一重点。通常采用化整为零、合零为整 的多次反复,使学生能够做到举一反三,学以致用。 3.采用多种视觉形式、开发学生思维、提高教学质量 由于整个服装制作工艺过程,是一个从二维的布料裁片到三维的 立体服装的过程,如果采用口头讲解的方法非常令人费解,因此在教学
互感器接地点在 n 点。
PT 二次回路的接地点只是起到保安接地的作用,但是如果在使用
中这两点同时接地,或者一个变电站内的两个 PT 二次分别在这两点接
地,都将造成 PT 二次短路、烧损。
3.防铁磁谐振电压互感器的二次接线需要注意的几点
在实际应用中,因为设计或施工时接地点的错误,这种电压互感器
被烧损不止一次。在这种电压互感器的二次接线中,必须注意以下几
科技信息
高校理科研究
抗铁磁谐振电压互感器怎样正确进行二次接线
新疆电力公司超高压公司 杨增强 新疆建设职业技术学院 浦龙梅
[摘 要]对不接地系统常用的几种抗铁磁谐振电压互感器,本文从抗铁磁谐振原理出发,分析这些电压互感器二次接线原理,从中 探讨了各种二次接线的优缺点以及运用中如何避免由于二次接线错误而导致电压互感器损坏的接线方案。 [关键词]抗铁磁谐振 电压互感器 烧损 二次接线
高校理科研究
量回路的星型三相电压零线取成 N600L,在系统单相接地时,所监视的 三相电压基本平衡,不易判断出接地相;如果零序电压的零线错用为 N600,输入绝缘检测装置的接地零序电压将是 100/3 V。
图 6a. 一次电压相量图
图 6b. 二次电压相量图
图 6 C 相接地时该 PT 一二次电压相量图
— 501 —
Uen=100/ 姨 3 V(偏移电压) Uyjn=100V(绝缘监视电压)
图 2 零相二次单绕组、无抽头的电压互感器 这种电压互感器二次接线缺点是:两路星型接线的绕组只能取用 n 作为零线,在系统单相接地时,各相电压差别不明显,不能明确判断接
— 500 —
图 5 零相单绕组双抽头的电压互感器
科技信息
地相别。(例如:JSZF- 106 型防铁磁谐振电压互感器) 2.2 零相二次双绕组 见图 3,这种电压互感器零相的两个二次绕组,在系统单相接地时,
额定电压分别是:Une=100/ 姨 3 V;Udadn=100 V。绕组 ne 用于提供偏 移量,使三相的相电压与一次电压相符,系统单相接地时,能够明确分 辨出接地相。见图 4:
图 8 10kVPT 二次回路原理接线图 4.结束语 新投运抗铁磁谐振电压互感器前,应详细了解所用产品的原理、接 线方法,严格按照厂家要求接线,一般不会出现问题。由于其零相二次 绕组型式多样,运用中一定注意防止二次短路。不但要考虑电压互感器 单独运行时的问题,还应考虑运行中各电压互感器之间有联系的二次 接线,并且保证并列时各并列点无压差,不同型式接线的两个互感器不 能并列运行。 由于抗铁磁谐振电压互感器的零序电压回路常发生因二次接线问 题短路而烧损电压互感器,所以建议电压互感器零序二次绕组输出端 过空开保护(见图 8 中 L601)。以前旧的规程上曾要求 3U0 回路不过保 险,原因是保险熔断后不能够被及时发现,之后系统接地时失去监视。 但是现在空开都可以带跳闸监视接点,不存在这种顾虑。而且,目前新 上的站通过相电压变化也可反应系统情况。很多电压互感器的损坏都 是与系统接地时零序线圈接地时被短路有关,在零序电压回路加装空 开保护,是有必要的。
图 3 零相二次双绕组的电压互感器
图 1a. 电压互感器一次接线图 图 1b. C 相接地时电压互感器相量图 图 1 零序电压互感器
2.防铁磁谐振电压互感器的二次接线 根据各变电站的实际运用情况来看,一般有以下三种接线方式: 2.1 零相二次单绕组,无抽头 如图 2 所示,这种电压互感器二次接线简单、可靠,一次的零序互 感器能够起到抑制铁磁谐振的作用,零序二次绕组也能够在系统单相 接地时输出 100V 电压,达到接地告警的目的。
0.引言 近年来新投运的配网变电站不接地,多次发生系统接地时,相关低 压(6~35kV)母线 PT 严重烧损的事故,笔者参与了相关事故调查,有数 起原因竟是因为 PT 二次接线错误所致。二次接线错误的原因有二:一 是现在厂家研制的电压互感器的二次接线有一些特殊的变化,且各厂 家的变化也不一样,对其变化产品说明书上没有十分详尽的说明;二是 设计和施工单位对所用电压互感器原理及二次接线要求不很熟悉。 希望能通过以下分析,能够讲清该类 PT 的二次正确接线方法,供 同行们借鉴。 1.不接地系统电网抗铁磁谐振电压互感器原理简介 在小接地电流接地系统中,系统单相接地事故时有发生,为了确保 电网在发生接地故障时,仍然能够可靠供电,系统采用了中性点不接地 或不直接接地的方式。为了监视系统的绝缘状况,通常采用中性点直接 接地的电压互感器。这样,在系统单相接地故障发生时,可以监测到:零 序电压达到一定的数值,或者故障相对地电压为零,而非故障相的电压 上升到线电压的值,判别出接地相。 但是,由于系统对地分布电容的存在,该电容与电压互感器一次绕 组对地形成并联回路。接地时,非故障相的对地电压突然提高至原来的 3 倍,这时的涌流很可能使电压互感器进入饱和区,这样,系统很容易因 产生谐振而导致 PT 损坏。为了解决这个问题,电压互感器厂家普遍采 用了将电压互感器一次中性点通过一相同规格的电压互感器接地,即 零序电压互感器,见图 1a。其作用是:当发生某相单相接地时,三相电压 互感器所承受的电压基本不变,内部磁通量也基本无变化。如图 1b 所 示,有效地抑制了谐振的发生。
可见,n~yj 端子之间提供的是用于绝缘监视的电压,测量用零线应
当取用 e 点的引出线。这种防铁磁谐振电压互感器,虽然省了一个二次
ห้องสมุดไป่ตู้
绕组,但是多了一根引出线。而且即使同一厂家的产品,铭牌所标示的
二次接地点有可能不同,如大连互感器有限公司的 JSZJK- 10Q 型抗铁
磁谐振电压互感器铭牌与图 5 相同,而其 JSZG- 10F 型防铁磁谐振电压
图 4 叠加零序偏移量后的三相电压 假定 C 相接地,三相测量电压等于各相二次绕组上的电压叠加零 相绕组上的电压 Ue,分别是:
Ua= Uan- Uen= 姨 3 Uan Ub= Ubn- Uen= 姨 3 Ubn Uc= Ucn- Uen=0 绕组 dadn 专用于提供绝缘监测装置所需的 100V 电压。这种电压 互感器虽然多了一个二次绕组,但是外部接线简洁明了,只需引出 e 点 的一根接地零线,供星型绕组和绝缘监视绕组公用。(例如 JSZG- 10 型 抗铁磁谐振电压互感器) 2.3 零相单绕组有中间抽头 图 5,这种电压互感器零相二次绕组只有一个,但是中间有个抽头 e。见相量图 6 所示,当系统发生单相接地时:
的过程中采用 PPT 平面讲解,再借助样品,并配合 FLASH 动画和实际 操作录像的说明多管齐下,对学生产生强烈的视觉刺激,加深理解和记 忆。
三、结语 综上所述, 系统论方法运用于服装制作工艺课程的教学改革实践, 改变了我们的思维方式。对于全面提高学生的综合素质,培养面向新世 纪的服装专业的“复合型”人才至关重要。
点:
3.1 电压互感器二次回路的保安接地点应该唯一。即图 5 中的 e、n
两点只能有一点接地,否则在接地故障发生时,零相二次绕组的 e、n 段
被短路,从而使电压互感器烧损。
3.2 一个变电站该电压等级的两个 PT,二次接地点应统一,(而且
必须在同一地点接地)。否则将不能进行二次并列,见图 7:假定 I 母 PT
参考文献 [1]邹森元《. 电力系统继电保护及自动化装置反事故措施要点》. 白 山出版社,2004 年. [2]国家电网公司调通中心《. 电力系统继电保护实用技术问答》.中 国电力出版社,2003 年.
(上接第 499 页) 系统观。 2.系统设置服装制作工艺课程内容 由于学生在实践环节中已经掌握基本部件和典型款式服装的制
二次 e 点接地,II 母 PT 二次 n 点接地。当系统发生接地故障时,各并列
点之间会有一个相电压的压差,如果并列,将会发生短路,尤其是零序
电压回路通常不过空开保护,会受到更大损害。
图 7 二次接地点不同时,发生接地故障 3.3 图 5 中的 e、n 两端中,不接地的一端应该经过空开,并经过该 PT 隔离刀位置启动的切换继电器接点,形成单独的一根电压小母线 N600L,而且和其它电压小母线一样,必须经过并列装置接点才能与另 一 PT 并列,正确接线见图 8。 如果在运用中不考虑这一点,而将两个段母线 PT 的 N600L 死连 接,后果是会在其中一端母线接地故障时,两 PT 相继烧损。这是因为接 地故障段母线 PT 二次线圈 e、n 产生的电压被非接地母线 PT 的该线圈 短路,而短路电流同时作用在这两个 PT 的 e、n 段绕组上。 3.4 星型接线电压回路、零序电压回路所用的零线不能混用。在接 入二次装置时,要将这两个回路的零线加以区分。见图 8,例如接入测
