Excel教程系列：教你做一个霸气且实用的图表——波士顿矩阵!
Excel教程：教你做一个霸气且实用的图表——波士顿矩阵！全文1369字预计阅读时间4.5分钟一听到“波士顿”，瞬间就显得高级，例如：波士顿龙虾、海皇波士顿、波士顿机器狗。
咱们E x c e l也不居人后，给大家分享一个超级高大上的图表——波士顿矩阵，它由“波士顿咨询”公司的创始人布鲁斯.亨德森于1970年创作出来的。
这个图表除了这个霸气的名字外，还有很多叫法：产品系列结构管理、波士顿咨询集团。
如果说这些，你还是不知道它是什么，那么就再说一个“耳熟能详”的名称吧——四象限分析法！（简称：象限图）象限图，很多人都会做，教程也很多，但是简单的象限图，对于作为产品结构分析图表，还是显得有些局限了。
今天给大家分享一个大家都可以做的，高级的“象限图”。
示例如下：下面我们就一起看看这样的图表是如何制作的！S T E P1：处理图表数据源在D2单元格输入函数=M E D I A N($B$2:$B$19)在E2单元格输入函数=M E D I A N($C$2:$C$19)M E D I A N函数是求一组数据的中值的函数。
在F1单元格输入“瘦狗”在F2单元格输入函数=I F(A N D($B2<$D$2,$C2<$E$2),$A2,N A())在G2单元格输入函数=I F(A N D($B2<$D$2,$C2<$E$2),$B2,N A())在H2单元格输入函数=I F(A N D($B2<$D$2,$C2<$E$2),$C2,N A())选中F2:H2单元格区域，下拉填充柄到F19:H19单元格。
在I1单元格输入“问题”在I2单元格输入函数=I F(A N D($B2<$D$2,$C2>=$E$2),$A2,N A())在J2单元格输入函数=I F(A N D($B2<$D$2,$C2>=$E$2),$B2,N A())在K2单元格输入函数=I F(A N D($B2<$D$2,$C2>=$E$2),$C2,N A())选中I2:K2单元格区域，下拉填充柄到I19:K19单元格。
四象限分析1
四象限分析法(2012-03-19 17:30:27)转载▼标签：分类：数据分析四现象分析法矩阵分析法气泡图健康度分析it四象限分析法，也叫矩阵分析法，是指将事物（如产品、服务等）的两个重要属性（指标）作为分析的依据，进行分类关联分析，找出解决问题的一种分析方法。
以属性A为横轴，属性B为纵轴，组成一个坐标系，在两坐标轴上分别按某一标准进行刻度划分，构成四象限，将要分析的每个事物对应投射至这四个象限内，进行交叉分类分析，直观地将两个属性的关联性表现出来，进而分析每个事物在这两个属性上的表现。
四象限分析法可以根据具体需要，选择不同维度指标，展现出不同的表现形式。
∙只取两个简单的指标，形成矩阵图，图中气泡图只是单一地显示其在X、Y两个指标的表现情况；∙同样是XY轴两个指标，根据指标的发展趋势，增加发展区属维度；∙当仅根据两个指标难以做决策时，可以增加第三个指标，通过气泡的大小来展示；下面以之前健康度分析中，根据用户活跃度和健康指数（非商业用户话务量占比）及其最终健康度得分来观察21地市的健康情况与其关键指标之间的关系，从而对不同情况的地市采取不同的优化策略。
为使图表更容易观看，下面案例中只选取12个地市给出虚拟数据，并逐步说明操作方法。
step1：准备数据（红色部份作为全广东省数据，为各地市平均值）step2：以红色框内的数据作气泡图，此处气泡越大表示健康度越高step3：将广东的数据作为新的系列添加到气泡图中（在excel2010中貌似直接将数据拖到图没啥反应，此处用右键选择数据的方式添加）step4：设置X轴和Y轴的最大值，此处按默认数值将最大值固定为：X轴取0.7，Y轴取1.2（如果取1，会有些气泡显示不完整），最小值均固定为0。
step5：添加XY误差线（貌似2010版无法通过双击直接添加误差线，此处点击平均值那个气泡，布局-误差线-其他误差线选项）step6：选择“正负偏差”，选择误差线横轴，将误差量固定值设置为0.7，选择纵轴，将误差量固定值设置为1.2（据说最好大于以上设置的最大固定值，此处选择等于以上最大固定值），结果如下：step7：不需要看到平均值，即广东的气泡，可将其“健康度”数据调小，只要不为0，又看不到气泡就好了，此处设为1，稍微美化一下图表，添加标签，由于气泡较集中，可以将其缩小一定倍数看得清楚一点，最终结果如下：结果解读：如上图，误差线将12个地市划分为四个象限。
如何制作象限图
数据的准备
波士顿矩阵图的制作需要准备三组数据。
其中包括两组数值变量，分别对应于散点图/气泡图的x轴和y轴；另外还需要一组分类变量，对应于散点图上的点或气泡图上的气泡。
Excel操作步骤
1)选择数据
值得注意的是，如果分析中不同指标存在重要性的差异，可对相应的指标进行加权。
如上图，指标1的权重为0.7，指标2的权重为0.3。
2)插入散点图
3)修改散点图，以达到象限图的效果
清除网格线
双击x轴，将“数字(Y)轴交叉于”属性值修改为10（具体数值依研究问题而定）双击y轴，将“数字(X)轴交叉于”属性值修改为0.6（具体数值依研究问题而定）。
excel表格中怎么插入五象限图？excel做象限图的技巧
excel表格中怎么插⼊五象限图？excel做象限图的技巧EXCEL表格中想要插⼊五象限图，该怎么插⼊呢？单元格插⼊饼形图，动态显⽰各数据的等级状态，下⾯我们就来看看详细的教程。
office 2019 专业增强版激活版 v19.0 (附离线安装包+安装激活教程)
类型：办公软件
⼤⼩：11.4MB
语⾔：简体中⽂
时间：2018-08-24
查看详情
选择B2：B16——开始——条件格式。
在弹出的下拉菜单中选择：图标集——选择饼形的五象限-图。
保留选择刚刚的数据范围——开始——条件格式——管理规则。
在弹出对话框中点击：编辑规则——要图标相应的数据中从上到下分别输⼊：108、96、72、60——类型全部设置为：数字——确定。
注意，数值根据不同的等级值在具体设定。
选择所有数据单元格——开始——设置字体⼤⼩为20——选择所有边框。
以上就是excel单元格内插⼊五象限图的技巧，希望⼤家喜欢，请继续关注。
Excel四象限散点图的制作方法
Excel四象限散点图的制作方法Excel中四象限散点图带文本数据标签，可以在散点图的基础上进行一些设置即可得到，无需第三方插件或者宏代码，非常方便，以office2013为例，效果如下：步骤：1、准备好数据源，选中两列数据源（不要选中标题），然后点击插入→散点图→创建一个普通散点图。
2、分别在X、Y坐标轴上右键→设置坐标轴格式...→坐标轴选项→坐标交叉点→坐标轴值，即设置坐标交叉点的值，因为数据源没有负值，我这里设置为数据源的平均值，方便后面查看效果。
3、在图表的网格线上右键→删除。
可以让图表更清晰一些。
删除后效果：已经有点模样了，可以再对其进行一些参数的设置，优化下显示效果。
5、调整坐标轴的范围。
分别在X、Y坐标轴上右键→设置坐标轴格式...→坐标轴选项→边界→最小值。
调整后效果：6、调整坐标轴的颜色以及让坐标轴带有方向箭头。
分别在X、Y 坐标轴上右键→设置坐标轴格式...→填充线条→线条→颜色、箭头末端类型。
7、调整坐标轴刻度在图里的显示位置。
分别在X、Y坐标轴上右键→设置坐标轴格式...→坐标轴选项→标签→标签位置选择低。
调整后效果：8、添加坐标轴说明。
右键图表→右侧+号→坐标轴标题。
9、添加文本数据标签。
右键图表→右侧+号→数据标签。
这个时候默认会在数据点上附上Y轴的值，可以将其切换成X轴，或者对应的中文名称。
继续往后看。
右键数据点→设置数据标签格式...→标签选项→标签包括→勾选单元格中的值，然后选取数据源即可（即第1步中的A列）；再取消Y 值的勾选。
最终效果就出来了，大家也可以根据自己的需要，进行样式的调整。

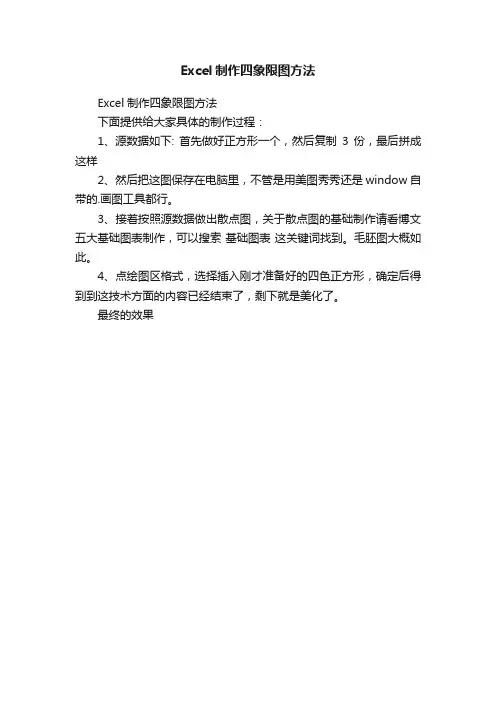

Excel制作四象限图方法
Excel制作四象限图方法
Excel制作四象限图方法
下面提供给大家具体的制作过程：
1、源数据如下: 首先做好正方形一个，然后复制3份，最后拼成这样
2、然后把这图保存在电脑里，不管是用美图秀秀还是window自带的.画图工具都行。
3、接着按照源数据做出散点图，关于散点图的基础制作请看博文五大基础图表制作，可以搜索基础图表这关键词找到。
毛胚图大概如此。
4、点绘图区格式，选择插入刚才准备好的四色正方形，确定后得到到这技术方面的内容已经结束了，剩下就是美化了。
最终的效果。
四宫格管理法
四宫格管理法四宫格，简单来说就是四个格子，每个格子按照第一、二、三、四象限依次是：常用、暂时保存、正在做、之后做。
四宫格其实是由To-do-list清单演化而来的。
To-do-list其实就是待办事项清单，每个人不管是生活还是工作中都会有很多事情要处理，然而我们的大脑容量有限，让大脑记忆每件事情是天大的浪费，我们应该把大脑腾出来思考一些更有价值、处理一些更有含金量的事情。
因此就可以借助工具帮忙我们梳理每天应该做哪些事情。
电脑桌面的四宫格就是一个很好的工具。
每天只要一开机，我就知道自己今天必须要处理的文档是哪些（第三象限的【正在做】）；当今天必须要处理的文档搞定之后，我会着重考虑之后要做的文档（第四象限的【之后做】），这个区域的文档可以是一些长期性的，比如发表论文、课题之类的，一时半会处理不好，但是又很重要，所以需要分步骤慢慢攻克，每天重要又紧急的必须要处理的文档搞定之后，我就会处理第四象限，即之后要做的文档；第三象限和第四象限是我用的最多的区域。
其他暂时下载的文件需要暂时保存的，就放在第二象限的【暂时保存】区域，这个区域类似于收纳箱，下载之后需要自己进行归类：是可以直接作为存档文件放进D盘，还是要归入正在做的区域、or之后做的区域；所以这个区域需要经常清理，下载的文件只是临时存放，需要及时归类。
第一象限的【常用】就是我常用的一些客户端或者软件，我喜欢在电脑桌面上双击直接能打开某软件，当然也有人喜欢把电脑的软件固定在开始菜单的磁贴那里，这样电脑桌面更简洁，这样第一象限你就可以根据需要放其他内容。
用四宫格管理你的电脑桌面，工作效率蹭蹭蹭的提高。
有人喜欢把常用软件放置在开始菜单的磁贴这里，当然，四宫格还有一个致命的缺点：丑（捂脸，捂脸），因为我本人更追求效率和实用，所以丑也可以容忍，如果你无法接受，那就再斟酌斟酌要不要用，哈哈。
如何制作一个四宫格桌面？四宫格桌面做起来也非常简单，excel就可以啦！首先选择一个10行6列的区域，合并单元格，同样方法制作其他3个单元格；然后为每个区域填充上自己喜欢的颜色；最后在每个区域输入要显示的文字，比如暂时保存、常用、正在做、之后做，你可以根据自己的喜好输入文字哦；再用截屏软件将该excel区域截图（我用的是snipaste截图软件），将该图片设为桌面背景就可以啦！用四宫格管理你的电脑桌面，工作效率蹭蹭蹭的提高。
如何用EXCEl做四项限分析图
在微博（数据化管理新浪微博）上发了这条消息后，发现大家非常感兴趣，特别是对下面的这个四
第二步：以红色框内的数据做气泡图：
第三步：将平均值的数据作为新的系列添加到气泡图中（可以将C16:E16选中后直接拖到图表区，松开鼠标，选择新系列）：
第四步：分别固定住X和Y轴的最大、最小值（本例X轴最大值取7、最小为0，Y轴最大为1200，最小取0）：
第五步：双击红色气泡，添加分别XY的误差线，注意误差范围最好要大于第四步固定的最大值（先选择左右误差那个选项，见下图黑色部分，X轴的误差值取7，Y轴误差值选为1200）
经过前五步，现在的图形是这样的：
第六步：将平均值的销售额改成100（见E16，这样做的目的是缩小泡泡，但是不能为零，具体情况个人可以在不同数据间调试）
第七步：添加标签，以及简单的美化工作，就是下面的成品了。
此时的十字架就是“自动”的了
需要注意的是：添加标签需要下载一个专用工具才能成功，工具下载地址：
/Utilities/ChartLabeler.htm
到此所有工作完成，你就可以开始分析：比如一象限是全才，二、四象限是偏才，三象限是“庸才”。
培训的时候就可以分类培训，在排班的时候也需要不同象限分开搭配，不然问题就大了。
有兴趣的同学还可以研究更“高级”用法的用法，考虑增加一个选择器，让平均值在绝对平均、众位数、中位数之间自由切换。
当然这种情况适用于数据点足够多的情况。
最后，感谢刘万祥先生的《Excel图表之道》！。
