第三章 工业控制网络的基本构成.
工业控制网络技术第三章课后答案
第三章工业控制网络的基本构成1、从网络结构形式简述工业企业网的发展过程答：首先从“分层递阶式”向“分布化”、“扁平化”发展，其次将进一步向“网络化”和“动态重构化”的方向发展。
2、简述工业企业网的功能体系结构。
答：在功能上，工业企业网的结构分为信息网络和控制网络上下两层。
信息网络位于工业企业网的上层，是企业数据共享和传输的载体。
控制网络位于下层，与信息网络紧密联系集成在一起，服从信息网络的操作，同时又具有独立性和完整性。
3、简述工业控制网络与工业企业网之间的关系。
答：工业企业网络一般包括处理企业管理与决策信息网络和处理现场实时测控信息的工业控制网络两部分。
工业控制网络作为工业企业网络的重要组成部分，多于企业的生产具有重要作用，是现代化工业企业发展的必然趋势。
4、工业企业网的典型应用有哪些简述它们的主要应用领域。
答：工业企业网支持的应用有管理信息系统（MIS）、办公自动化（OA）、计算机集成制造系统（CIMS）、决策支持系统（DSS）、客户关系管理（CRM）、电子商务（EB）等。
管理信息系统辅助企业进行决策，利用信息控制企业的行为，帮助企业实现其规划目标，完成企业日常结构化的信息处理任务。
办公自动化利用先进的科学文化技术，使人们借助各种设备解决一部分办公业务问题。
计算机集成制造系统借助计算机硬件及软件，综合应用现代管理技术，制造技术等，将企业生产全过程有机的集成并有效地运行。
决策支持系统是以管理科学，运筹学等科学为基础，针对半结构化的决策问题，支持决策活动的具有智能作用的人机系统。
客户管理系统实施于企业的市场营销、销售、服务与技术支持等与客户相关的领域。
电子商务是整个贸易活动的自动化和电子化。
5、简述DCS控制系统的特点。
答：DCS具有以下特点，1）松耦合的多处理机系统，可实现硬件积木化。
2）软件模块化。
3)控制系统用组态方法组成。
4）通信网络应用。
5）可靠性高。
6、现场总线控制系统是在怎样的背景下发展起来的简述其特点。
公司网络安全管理办法
公司网络安全管理办法第一章总则第一条为加强公司网络安全管理，保障公司网络安全，根据集团公司网络安全管理相关制度，结合公司实际，制定本办法。
第二条本办法适用于公司及所属单位网络安全管理。
第三条本办法所称网络是指由计算机或者其他信息终端及相关设备组成的按照一定的规则和程序对信息进行收集、存储、传输、交换、处理的系统。
第四条本办法所称网络安全是指通过采取必要措施，防范对网络的攻击、侵入、干扰、破坏和非法使用以及意外事故，使网络处于稳定可靠运行的状态，以及保障网络数据的完整性、保密性、可用性的能力，主要包括信息系统安全、数据安全和工业控制系统安全。
第五条公司网络安全实行统一管理、分级负责，遵循“谁主管谁负责，谁运行谁负责，谁使用谁负责”的原则，各信息系统的业务主管部门、运行维护和使用单位各自履行相关的网络安全职责。
第二章管理组织与职责第六条公司网络安全与信息化工作领导小组（以下简称领导小组）在网络安全管理工作中，主要履行以下职责：（一）落实国家网络安全政策、法律法规和集团公司网络安全管理制度、标准及工作部署，制定公司网络安全工作政策；（二）审议批准公司网络安全整体解决方案和年度工作计划；（三）决策、指挥、协调重大网络安全事件处置。
第七条信息（网络）管理中心是公司网络安全管理的归口管理部门，应设置网络安全管理相应岗位，主要履行以下职责：（一）组织编制公司网络安全整体解决方案和年度工作计划；（二）组织开展公司网络安全等级保护备案和风险评估工作，制定专项应急预案并组织演练，实施网络安全事件的应急处置；（三）组织开展公司网络安全检查、通报、考核和培训等工作；（四）在重要时间节点，按照集团公司统一要求编制公司网络安全保障方案并组织实施，组织开展公司网络安全突发事件应急处置；（五）负责公司信息系统、数据和工业控制系统的网络安全管理，对接入公司网络的所有设备负有管理责任。
第八条各部门落实公司网络安全管理要求，承担相关业务信息系统、数据和工业控制系统的网络安全管理责任。
JX-300X-dcs说明
第一章概述SUPCON JX-300X DCS由工程师站、操作站、控制站、过程控制网络等组成。
■工程师站是为专业工程技术人员设计的，内装有相应的组态平台和系统维护工具。
通过系统组态平台生成适合于生产工艺要求的应用系统，具体功能包括：系统生成、数据库结构定义、操作组态、流程图画面组态、报表程序编制等。
而使用系统的维护工具软件实现过程控制网络调试、故障诊断、信号调校等。
■操作站是由工业PC机、CRT、键盘、鼠标、打印机等组成的人机系统，是操作人员完成过程监控管理任务的环境。
高性能工控机、卓越的流程图机能、多窗口画面显示功能可以方便地实现生产过程信息的集中显示、集中操作和集中管理。
■控制站是系统中直接与现场打交道的I/O处理单元，完成整个工业过程的实时监控功能。
控制站可冗余配置，灵活、合理。
在同一系统中，任何信号均可按冗余或不冗余连接，详见卡件描述。
对于系统中重要的公用部件，建议采用100%冗余，如主控制卡、数据转发卡和电源箱。
■过程控制网络实现工程师站、操作站、控制站的连接，完成信息、控制命令等传输，双重化冗余设计，使得信息传输安全、高速。
第一节系统整体结构JX-300X DCS采用三层通信网络结构，如图1.1-1所示。
最上层为信息管理网，采用符合TCP/IP协议的以太网，连接了各个控制装置的网桥以及企业内各类管理计算机，用于工厂级的信息传送和管理，是实现全厂综合管理的信息通道。
中间层为过程控制网（名称为SCnet Ⅱ），采用了双高速冗余工业以太网SCnet Ⅱ作为其过程控制网络，连接操作站、工程师站与控制站等，传输各种实时信息。
底层网络为控制站内部网络（名称为SBUS），采用主控制卡指挥式令牌网，存储转发通信协议，是控制站各卡件之间进行信息交换的通道。
-1 JX-300X系统结构图第二节系统主要性能指标2.1 系统规模过程控制网络SCnet Ⅱ连接系统的工程师站、操作站和控制站，完成站与站之间的数据交换。
PLC教案-第三章
、模块式PLC的组成
三、PLC各部分的作用
（一）中央处理单元（CPU）的作用
(1)控制从编程器输入的用户程序和数据的接收与存储。
(2)诊断电源、PLC内部电路的工作故障和编程中的语法错误。
(3) 用扫描的方式接收输入设备的状态（即开关量信号）和数据
（即模拟量信号)。
(4) 执行用户程序，输出控制信号。
(5)与外部设备或计算机通信。
CPU是PLC的核心部件，小型PLC多采用8位微处理器或单片机作为CPU，中型PLC多采用16
微处理器或单片机作为CPU，大型PLC多采用高
二、用户程序的循环扫描过程
与继电器控制系统对信息的处理方式是不同的！它们的区别如下：
继电器控制系统——对信息的处理是采用“并行”处理方式，只要电流形成通路，就可能有几个电器同时动作。
控制系统——对信息的处理是采用扫描方式，它是顺序地、连续地、循环地逐条执行程序
注：
PLC在一个扫描周期内，对输入状态的采样
操作员面板是一种中档的人机界面产品,硬键盘操作,有文本操作面板和图形操作面板二大类。
显示更多的文字和图形,适用于中小型的PLC
制系统,完成较复杂的显示与操作。

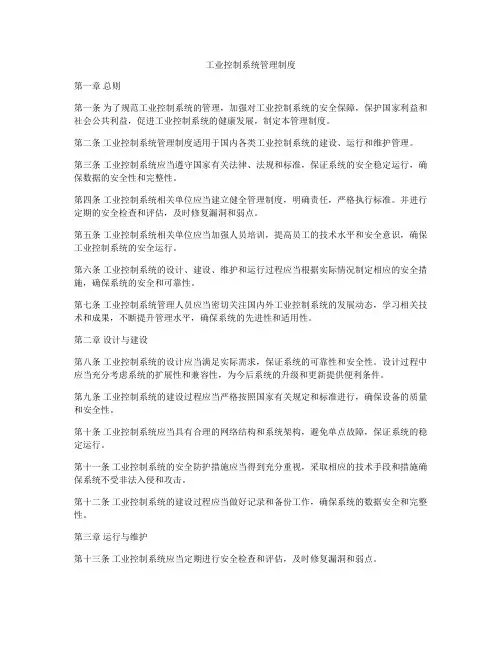

工业控制系统管理制度
