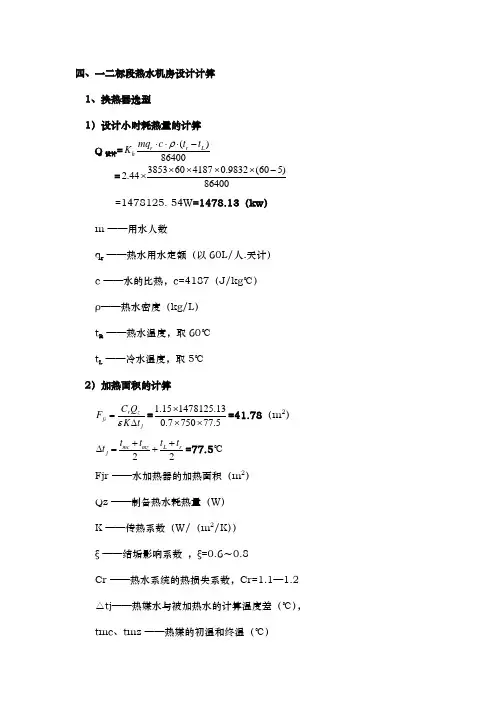

四、一二标段热水机房设计计算1、换热器选型1）设计小时耗热量的计算Q 设计=()86400r r L h mq c t t K ρ⋅⋅⋅- =38536041870.9832(605)2.4486400⨯⨯⨯⨯-⨯ =1478125. 54W =1478.13（kw ）m ——用水人数q r ——热水用水定额（以60L/人.天计）c ——水的比热，c=4187（J/kg℃）ρ——热水密度（kg/L ）t R ——热水温度，取60℃t L ——冷水温度，取5℃2）加热面积的计算r z ji j C Q F K t ε=∆=1.151478125.130.775077.5⨯⨯⨯=41.78（m 2） 22mc mz L r j t t t t t ++∆=+=77.5℃ Fjr ——水加热器的加热面积（m 2）Qz ——制备热水耗热量（W ）K ——传热系数（W/（m 2/K ））ξ ——结垢影响系数 ，ξ=0.6～0.8Cr ——热水系统的热损失系数，Cr=1.1—1.2△tj——热媒水与被加热水的计算温度差（℃），tmc 、tmz ——热媒的初温和终温（℃）t L 、tr ——被加热水的初温和终温（℃）3）贮水容积的计算(125%)()60r l B TQ V t t C =+-⋅= 451478125.13(125%)55 1.16360⨯+⨯⨯⨯=21664（L ）=21.7 m 3V ——贮水器贮水容积， LT ——45min 贮水时间Q ——设计小时耗热量，w4）换热器的选型根据以上参数选择2台浮动盘管卧式贮存式热交换器，贮水容积10T 。
2、循环水泵选型计算1）循环流量及扬程的计算北区热水管网循环水泵 Qv1=x V T=17.48m 3/h H1=（Hp+Hx ）+ Hj=18.4+2.0=20.4m 南区热水管网循环水泵 Qv2=x V T=7.32m 3/h H1=（Hp+Hx ）+ Hj=18.4+2.0=20.4m Vx ——管网总容积T ----循环周期,一般取0.5小时Hp ——配水管路沿程和局部水损；Hx ——回水管路沿程和局部水损；Hj ——循环水量通过水加热器的水头水损；2）循环水泵的选型北区热水管网循环水泵：选用2台Wilo-MVI 1603，Qv1=17.48m3/h，H1=20.4m，N=2.2kw，一用一备；南区热水管网循环水泵：选用2台Wilo-MVI 1602，Qv1=7.32m3/h，H1=20.4m，N=1.5kw，一用一备。
循环泵扬程的估算方法
循环泵扬程的估算方法水泵扬程的计算公式本来就是估算，所以还不如彻底估算冷冻水泵扬程计算方法空调闭式水系统的扬程计算公式为：H=1.2∑△h，其中1.2为附加安全系数。
而∑△h为管路总阻力损失。
那么，∑△h是怎么计算的？对闭式水系统：∑△h=Hf+Hd+Hm。
Hf、Hd——水系统沿程阻力和局部阻力损失Pa。
Hm——设备阻力损失Pa。
估算方法1：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0. 3，最不利环路较短时K值取0.4～0.6估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。
它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。
此项阻力一般在20~50kPa范围内。
4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。
二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。
01 空调、采暖循环水泵的扬程流量及补水、定压等相关计算
3、补水泵流量J4、补水泵扬程补水泵扬程应保证补水压力比系统补水点压力高30～5G L （m³/h）122.58最远楼层接入口到主机的局部损失（Pa）冷水机组蒸发器水压降（Pa）1680060000(通过环路局部阻力计算)(查主机参数)1.716.12最远楼层接入口到主机的局部损失（Pa）高差（m）冷水机组蒸发器水压降（Pa）57000700005.8210.007.14空调水系统循环水泵的设计(1)两管制空调水系统，宜分别设置冷水和热水循(2) 如果冷水循环泵要兼作热水循环泵使用时，使水泵运行的台数和单台水泵的流量、扬程与系(3) 复式泵系统中的一次泵，宜与冷水机组的台一般不设备用泵。
(4) 复式泵系统中二次泵的台数，应按系统的分每个分区的水泵数量不宜少于两台。
(5) 热水循环泵的台数不应少于两台，应考虑设(6) 选择配置水泵时，不仅应分析和考虑在部分特别是非24h 连续使用的空调系统，如办公楼、少流量、降低扬程的可能性。
(7) 根据减振要求宜在水泵下配置减振器。
(8) 应用在高层建筑中的循环水泵，必须考虑泵泵的承压要求。
(9) 冷水系统的循环水泵，宜选择低比转数的单G>500m3 /h 时，宜选用双吸泵。
(10) 在水泵的进出水管接口处，应安装减振接头(11)在水泵出水管的止回阀与出口阀之间宜连接(12) 水泵进水和出水管上的阀门，宜采用截止阀(13) 在循环水泵的进、出水管之间，应设置带止积，应大于或等于母管截面积的1/2; 止回阀的流泵的进水管段上，应设置安全阀，并宜将超压泄10%44.49冷冻水循环水泵L =K*Q/(1.163*△t)（m）20%备注压力余量（Pa）50000 5.10流量（m³/h） 4.1G R （m³/h）39.72H L (kPa)H J (kPa)90.7060.00扬程（m）7.05空调热水循环水泵系统单位水容量估算值如右表6.9.1R =K*Q/(1.163*△t)m）调热水阻力估算公式：G L ）^²×HL +H J30～50kPa计算扬程7.8扬程（m）《全国民用建筑工程设计技术措》，P98的设计与配置，应遵循以F原则:空调水系统，宜分别设置冷水和热水循环泵。
循环泵流量扬程功率燃气计算示例

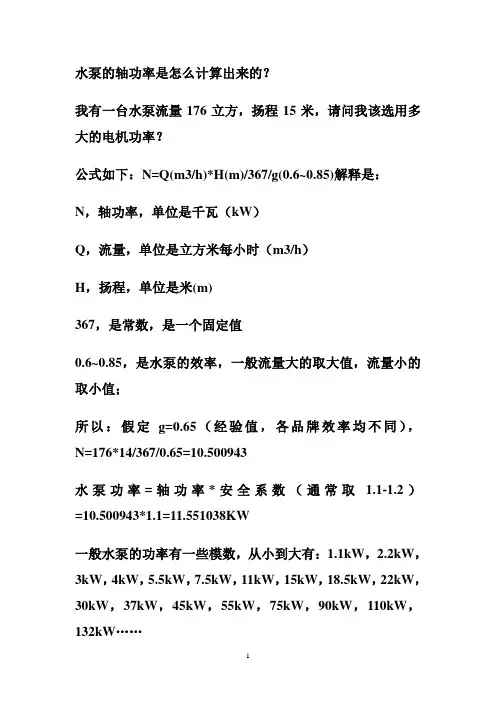

水泵的轴功率是怎么计算出来的？我有一台水泵流量176立方，扬程15米，请问我该选用多大的电机功率？公式如下：N=Q(m3/h)*H(m)/367/g(0.6~0.85)解释是：N，轴功率，单位是千瓦（kW）Q，流量，单位是立方米每小时（m3/h）H，扬程，单位是米(m)367，是常数，是一个固定值0.6~0.85，是水泵的效率，一般流量大的取大值，流量小的取小值；所以：假定g=0.65（经验值，各品牌效率均不同），N=176*14/367/0.65=10.500943水泵功率=轴功率*安全系数（通常取 1.1-1.2）=10.500943*1.1=11.551038KW一般水泵的功率有一些模数，从小到大有：1.1kW，2.2kW，3kW，4kW，5.5kW，7.5kW，11kW，15kW，18.5kW，22kW，30kW，37kW，45kW，55kW，75kW，90kW，110kW，132kW……故选出的电机功率为：15KW。
谨供参考！手头有一台水泵，流量为100m3/h，扬程20m,电机为2P-15kw，用来抽送25%的磷酸，不知道轴功率怎么算。
先解释下介质比重，介质的密度和水密度的比值，即为介质比重。
轴功率=流量×扬程×9.81÷3600÷水泵效率×介质比重如果流量单位为M3/H,扬程单位为M，则上式计算出的单位为KW选型合适的话，功率够水泵电机功率和轴功率怎么计算电机功率:P=1.732×UI×cosφ(KV,A)水泵轴功率:P=ρgQH/3600*1000η(kg/m3,9.8N/kg,m3/h,m,)最后得到的功率都是以KW作为单位。
水泵的轴功率计算公式N(KW)N=QHγg÷（3600×η）γ-水的容重，1t/ m3η-水泵的效率，0.8；g-重力加速度，10循环泵的扬程可以按照80*最远距离的用户长度*2*1.3+5米计算补水泵按照供暖范围中最高建筑(H+3)*1.1考虑水泵扬程的计算公式本来就是估算，所以还不如彻底估算估算方法1：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
采暖循环泵计算

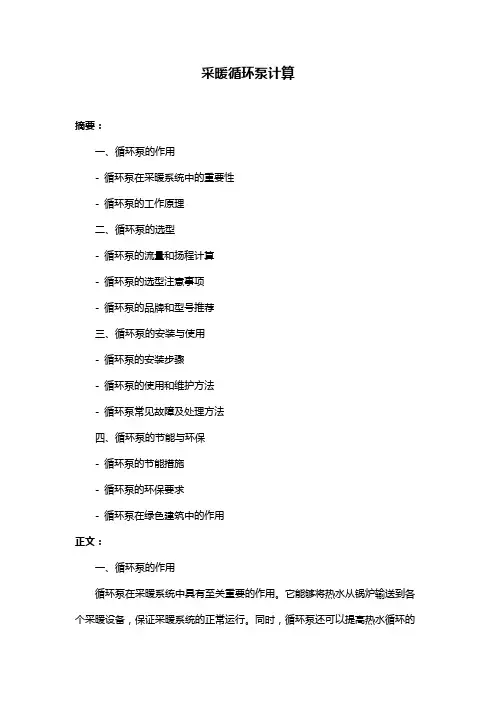

采暖循环泵计算摘要：一、循环泵的作用- 循环泵在采暖系统中的重要性- 循环泵的工作原理二、循环泵的选型- 循环泵的流量和扬程计算- 循环泵的选型注意事项- 循环泵的品牌和型号推荐三、循环泵的安装与使用- 循环泵的安装步骤- 循环泵的使用和维护方法- 循环泵常见故障及处理方法四、循环泵的节能与环保- 循环泵的节能措施- 循环泵的环保要求- 循环泵在绿色建筑中的作用正文：一、循环泵的作用循环泵在采暖系统中具有至关重要的作用。
它能够将热水从锅炉输送到各个采暖设备，保证采暖系统的正常运行。
同时，循环泵还可以提高热水循环的速度，增加热水的散热面积，提高整个采暖系统的热效率。
循环泵的工作原理主要是通过叶轮或螺旋的旋转来产生压力，使热水在系统中循环流动。
根据循环泵的结构和功能特点，可以将其分为立式循环泵、卧式循环泵和管道循环泵等不同类型。
二、循环泵的选型在选择循环泵时，需要根据采暖系统的具体需求进行流量和扬程的计算。
流量是指循环泵在单位时间内输送的热水量，通常由采暖设备的热负荷决定；扬程是指循环泵能够提升水的高度，它与采暖系统的水压和管道长度等因素有关。
在选型过程中，还需要注意循环泵的品牌和型号。
市场上有很多知名的循环泵品牌，如格兰富、安泵等，它们的产品质量和性能都相对较好。
此外，还需要根据采暖系统的实际情况选择合适的循环泵类型，例如立式循环泵适用于小型采暖系统，而卧式循环泵适用于大型采暖系统。
三、循环泵的安装与使用循环泵的安装步骤主要包括：首先，选择合适的安装位置，一般应安装在便于操作和维护的地方；其次，将循环泵与进出口管道连接，注意密封性；最后，接通电源，进行试运行。
在使用循环泵时，还需要注意日常维护和清洁，定期检查泵体、叶轮等部件的磨损情况，并及时更换磨损严重的部件。
此外，要定期清理循环泵内部的杂质和沉积物，以保证泵的正常运行。
循环泵在使用过程中可能会出现故障，例如不出水、流量不足等。
针对这些故障，可以进行排查和处理，如检查电源是否正常、进出口管道是否堵塞等。
循环泵的流量和扬程计算
事例见最后1、先计算出建筑的热负荷然后0.86*Q/(Tg-Th)=G这是流量2、我设计的题目是沧州市某生活管理处采暖系统的节能改造工程。
这个集中供热系统的采暖面积是33.8万平方米。
通过计算可知，该系统每年至少可节煤5000吨。
换句话说，30%多的能量被浪费了。
如果我的设计被采纳，这个管理处每年可以节约大约一百万元的经费（如果煤价是200元/吨）。
而我所做的仅仅是装调节阀，平衡并联管路阻力；安装温度计，压力表，对采暖系统进行监控；换掉了过大的循环水泵和补给水泵；编制了锅炉运行参数表。
关键词：调节阀节能采暖系统原始资料1. 供热系统平面图，包括管道走向、管径、建筑物用途、层高、面积等。
2. 锅炉容量、台数、循环水泵型号及台数等。
本系统原有15吨锅炉三台，启用两台；10吨锅炉三台，启用一台；配有12SH-9A型160KW循环水泵三台，启用两台。
3. 煤发热量为23027KJ/kg（5500kcal/kg）。
4. 煤耗量及耗煤指标，由各系统资料给出。
采暖面积：33.8万m2；单位面积煤耗量：39.54kg/m2•年。
5. 气象条件：沧州地区的室外供热计算温度是-9℃，供热天数122天，采暖起的平均温度-0.9℃。
6. 锅炉运行平均效率按70%计算。
7. 散热器以四柱为主，散热器相对面积取1.5。
8. 系统要求采用自动补水定压。
设计内容1.热负荷的校核计算《节能技术》设计属集中供热系统的校核与改造。
鉴于设计任务书所提供的原始资料有限，拟采用面积热指标法进行热负荷的概算。
面积热指标法估算热负荷的公式如下：Qnˊ= qf × F / 1000 kW其中：Qnˊ——建筑物的供暖设计热负荷，kW；F ——建筑物的建筑面积，㎡；qf ——建筑物供暖面积热指标，W/㎡；它表示每1㎡建筑面积的供暖设计热负荷。
因此，为求得建筑物的供暖设计热负荷Qnˊ，需分别先求出建筑物供暖面积热指标qf 和建筑物的建筑面积F。
地暖循环水泵选型及计算
地暖循环水泵选型及计算循环水泵选型方法循环水泵选型的一般方法是根据水力计算的结果，得出地暖系统所需的水流量和克服地暖系统管网及壁挂炉本身阻力所需的扬程，综合考虑循环水泵在地暖系统中的工作效率，选择合适的循环水泵。
1.1 系统流量G=3.6Q/C(Tg-Th) （1）G—供暖管网所需流量，m3/hQ—房屋所需采暖热负荷，kWC—水的比热，kJ/(kg•℃)Tg—供暖出水温度，KTh—供暖回水温度，KQ=K1K2qA （2）Q—住房供暖所需热负荷，kcal/h；K1—考虑邻居采暖不同步的安全系数，此处取1.2；K2—考虑间歇供暖的安全系数，此处取1.2；q—标准住宅热指标估算值，kcal/m2；A—标准住宅建筑面积，m2；1.2 系统阻力系统阻力分为沿程压力损失、局部压力损失及机器内阻，沿程压力损失是指在管道中连续的、一致的压力损失；局部压力损失是指管道系统中特殊的部件，由于其改变了水流方向，或使局部水流通道变窄（比如缩径、三通、阀门、接头、过滤器等）所造成的非连续性压力损失；机器内阻是机器本身的阻力。
1.2.1 沿程压力损失地暖管为圆管且内壁较为光滑，属低粗糙程度，选择沿程压力损失的计算公式如下：Hf=λ•L/D•V2/2g （3）Hf—沿程压力损失, mm/mλ—摩擦阻力系数（并非定值）L—环路水管长度，mD—管道内径,mV—水平均流速m/sRe<2300为层流流动：λ=64/Re （4）Re>2300为紊流流动:λ=0.316Re-0.25 （5）Re=VD/γ（6）γ：动力粘度系数, m2/s公式（6）用于判断水流方式：层流或紊流表2 水温及先关水流动力粘度1.2.2 局部压力损失局部压力损失主要受限于一些阀门、滤网的流通能力，选择计算公式如下：ΔP=102(G/KV0.01)2 （7）ΔP；局部压力损失，mmh2oG—供暖管网所需水流量，l/hKV0.01—流通能力（压差等于0.01bar）, l/h1.2.3 机器本身的内阻是一个实测值，由于壁挂炉行业起步较高，标准化程度较好，所以不同厂家的同一类型产品内阻相差不大。
循环泵的流量和扬程计算
事例见最后1、先计算出建筑的热负荷然后0.86*Q/(Tg-Th)=G这是流量2、我设计的题目是沧州市某生活管理处采暖系统的节能改造工程。
这个集中供热系统的采暖面积是33.8万平方米。
通过计算可知，该系统每年至少可节煤5000吨。
换句话说，30%多的能量被浪费了。
如果我的设计被采纳，这个管理处每年可以节约大约一百万元的经费（如果煤价是200元/吨）。
而我所做的仅仅是装调节阀，平衡并联管路阻力；安装温度计，压力表，对采暖系统进行监控；换掉了过大的循环水泵和补给水泵；编制了锅炉运行参数表。
关键词：调节阀节能采暖系统原始资料1. 供热系统平面图，包括管道走向、管径、建筑物用途、层高、面积等。
2. 锅炉容量、台数、循环水泵型号及台数等。
本系统原有15吨锅炉三台，启用两台；10吨锅炉三台，启用一台；配有12SH-9A型160KW循环水泵三台，启用两台。
3. 煤发热量为23027KJ/kg（5500kcal/kg）。
4. 煤耗量及耗煤指标，由各系统资料给出。
采暖面积：33.8万m2；单位面积煤耗量：39.54kg/m2•年。
5. 气象条件：沧州地区的室外供热计算温度是-9℃，供热天数122天，采暖起的平均温度-0.9℃。
6. 锅炉运行平均效率按70%计算。
7. 散热器以四柱为主，散热器相对面积取1.5。
8. 系统要求采用自动补水定压。
设计内容1.热负荷的校核计算《节能技术》设计属集中供热系统的校核与改造。
鉴于设计任务书所提供的原始资料有限，拟采用面积热指标法进行热负荷的概算。
面积热指标法估算热负荷的公式如下：Qnˊ= qf × F / 1000 kW其中：Qnˊ——建筑物的供暖设计热负荷，kW；F ——建筑物的建筑面积，㎡；qf ——建筑物供暖面积热指标，W/㎡；它表示每1㎡建筑面积的供暖设计热负荷。
因此，为求得建筑物的供暖设计热负荷Qnˊ，需分别先求出建筑物供暖面积热指标qf 和建筑物的建筑面积F。
