幕墙检测内容及取样办法
建筑幕墙工程质量检测标准
建筑幕墙工程质量检测标准建筑幕墙是建筑外立面的一种装饰性、保温性和隔热性构件，是建筑工程中的重要组成部分。
为了保证建筑幕墙工程的质量，需要对其进行严格的检测。
建筑幕墙工程质量检测标准是指在建筑施工过程中，对幕墙工程进行质量检验和评定的标准，其制定的目的是为了确保建筑幕墙工程的质量符合国家标准和工程设计要求，保障建筑的安全和美观。
一、建筑幕墙工程质量检测的内容。
1. 幕墙材料的检测。
建筑幕墙的材料通常包括铝合金型材、玻璃、隔热材料等，这些材料的质量直接影响到幕墙的使用寿命和外观效果。
因此，在施工前需要对这些材料进行严格的检测，包括外观质量、尺寸偏差、表面处理质量、强度和耐久性等方面的检测。
2. 幕墙结构的检测。
幕墙结构是支撑幕墙整体的骨架，其质量直接关系到幕墙的稳定性和安全性。
在施工过程中，需要对幕墙结构的材料、焊接质量、连接件的安装质量等进行检测，确保其符合设计要求和国家标准。
3. 幕墙安装的检测。
幕墙安装是一个复杂的工程，需要严格按照设计要求和施工规范进行。
在安装过程中，需要对幕墙的垂直度、水平度、密封性、抗风压性能等进行检测，以确保幕墙安装的质量达到标准要求。
4. 幕墙的防水、隔热、保温性能检测。
建筑幕墙除了具有装饰性外，还需要具备一定的防水、隔热、保温性能。
因此，在施工完成后，需要对幕墙的防水、隔热、保温性能进行检测，以确保其符合设计要求和国家标准。
二、建筑幕墙工程质量检测的方法。
1. 目测检查。
目测检查是最基本的检测方法，通过肉眼观察幕墙材料、结构和安装质量的外观情况，初步判断其质量是否符合要求。
2. 尺寸测量。
尺寸测量是对幕墙材料和结构尺寸进行精确测量，以检验其尺寸是否符合设计要求。
3. 物理性能测试。
物理性能测试是对幕墙材料和结构的物理性能进行测试，包括强度、抗风压性能、隔热性能等方面的测试，以确保其符合国家标准和设计要求。
4. 检测设备的应用。
在幕墙工程质量检测过程中，可以利用一些专业的检测设备，如超声波探伤仪、风压测试仪、热桥系数测试仪等，对幕墙材料和结构进行更精确的检测。
建筑幕墙检测方案
建筑幕墙检测方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN建筑幕墙检测方案根据GB/T21086-2008《建筑幕墙》、GB50210-2001《建筑装饰装修工程质量验收规范》GB50411-2007《建筑节能工程质量验收规范》的要求，必须对建筑幕墙进行以下项目的第三方检测：一、建筑幕墙四性（抗风压性能、水密性能、气密性能、平面内变形性能）检测样件要求：1、样件所使用的材料必须与工程实际使用的生产厂家、规格、型号一致,样件的组装应符合设计要求，不得加设任何特殊附件或采取其他措施。
2、样件的宽度至少应包括一个承受设计荷载的垂直构件（至少三根垂直承力杆件，两个分格）。
3、样件的高度至少应包括一个层高，并在垂直方向上应有两处或两处以上和承重结构相连接，根据工程实际的层高（竖向两相邻混凝土埋件之间的距离），确定垂直承力杆件的长度，确保在垂直方向上同工程实际与承重结构（连接件）连接的长度相同、试件组装和安装的受力状况应和实际情况相符。
4、单元（点支）式幕墙应至少包括一个与实际工程相符的典型十字缝，有一个完整单元的四边形与实际工程相同的接缝。
5、试件应包括典型的的垂直接缝，水平接缝和可开启部分，并使试件上可开启部分占试件总面积的比例与工程实际接近。
6、施工方应提前对隐框玻璃幕墙的副框进行粘接，确保样件实验室安装时结构胶能干透。
7、送检样件的立柱、横梁、粘接好副框的玻璃等各组件准备到位后，在工程监理的见证下，送检测室进行安装，安装应符合设计要求，保证安装方向和受力状况与工程实际相符。
8、同一工程、同一施工单位、同一种类的建筑幕墙取样一组，本实验室可检测样件规格范围（2米≤宽≤5米；2米≤高≤8米）。
二、玻璃（石材）幕墙材料复检1、预、后置埋件（化学锚栓）现场拉拔试验预、后置埋件是建筑幕墙悬挂在主体结构上的连接支承点，起着非常重要的结构安全作用，必须检测。
同厂家、同规格、同相同部位的预、后置埋件（化学锚栓）按千分之一取样，且不少于3根进行检测（3根为一组。
幕墙检测方案
幕墙检测方案1. 引言幕墙是现代建筑中常见的外墙构造，具有美观、保温、防水等功能。
然而，由于幕墙的复杂性和特殊性，在幕墙安装和维护过程中，需要进行严格的检测，以确保其质量和安全性。
本文将介绍一种幕墙检测方案，以确保幕墙的稳定性和使用寿命。
2. 幕墙检测目标幕墙检测的主要目标是评估幕墙的结构稳定性、材料质量和施工质量，以及幕墙系统的整体性能。
具体包括以下几个方面：2.1 结构稳定性检测通过对幕墙结构的力学性能和稳定性进行测试，检测幕墙是否能够承受正常的负荷，如风压、地震等，以及承载状况下的形变和振动情况。
2.2 材料质量检测对幕墙所使用的材料进行检测，包括铝合金型材、玻璃、密封胶等，以评估其质量和性能是否符合相关标准和设计要求。
2.3 施工质量检测检测幕墙的施工质量，包括材料安装、固定和密封等工艺的合格性，以及幕墙与建筑其他部分的连接情况。
2.4 幕墙系统性能检测对幕墙系统的主要功能进行检测，如隔热、隔音、抗风压、防水等，以确保幕墙的整体性能达到设计要求。
3. 幕墙检测方法为了实现幕墙的全面检测，可以采用以下一些常用的检测方法：3.1 结构力学性能测试通过在幕墙结构上施加外力，如风压试验和地震模拟试验，来评估其结构的稳定性和荷载能力。
3.2 材料质量检测方法•铝合金型材检测：使用金相显微镜对型材进行显微组织观察，以评估其内部晶粒结构和组织均匀性。
•玻璃检测：通过光学显微镜对玻璃表面进行检测，检查是否存在气泡、划痕或其他缺陷。
•密封胶检测：使用拉伸试验机对密封胶进行拉伸强度和伸长率的测试，以评估其粘结性能。
3.3 施工质量检测方法•安装固定检测：使用金属探测器检测铝合金型材的安装位置和安装间距是否合理。
•密封处理检测：使用红外相机对密封胶进行热扫描，以检测是否存在渗漏点。
•连接检测：使用力学测试仪对幕墙和建筑其他部分的连接强度进行测试。
3.4 幕墙系统性能测试•隔热性能测试：使用热流计对幕墙进行热传导性能测试，以评估其隔热性能。
建筑幕墙检测方案
建筑幕墙检测方案根据GB/T21086-2008《建筑幕墙》GB50210-2001《建筑装饰装修工程质量验收规范》、GB50411-2007《建筑节能工程质量验收规范》的要求，必须对建筑幕墙进行以下项目的第三方检测：一、建筑幕墙四性（抗风压性能、水密性能、气密性能、平面内变形性能）检测样件要求：1、样件所使用的材料必须与工程实际使用的生产厂家、规格、型号一致,样件的组装应符合设计要求，不得加设任何特殊附件或采取其他措施。
2、样件的宽度至少应包括一个承受设计荷载的垂直构件（至少三根垂直承力杆件，两个分格）。
3、样件的高度至少应包括一个层高，并在垂直方向上应有两处或两处以上和承重结构相连接，根据工程实际的层高（竖向两相邻混凝土埋件之间的距离），确定垂直承力杆件的长度，确保在垂直方向上同工程实际与承重结构（连接件）连接的长度相同、试件组装和安装的受力状况应和实际情况相符。
4、单元（点支）式幕墙应至少包括一个与实际工程相符的典型十字缝，并有一个完整单元的四边形与实际工程相同的接缝。
5、试件应包括典型的的垂直接缝，水平接缝和可开启部分，并使试件上可开启部分占试件总面积的比例与工程实际接近。
6、施工方应提前对隐框玻璃幕墙的副框进行粘接，确保样件实验室安装时结构胶能干透。
7、送检样件的立柱、横梁、粘接好副框的玻璃等各组件准备到位后，在工程监理的见证下，送检测室进行安装，安装应符合设计要求，保证安装方向和受力状况与工程实际相符。
8、同一工程、同一施工单位、同一种类的建筑幕墙取样一组，本实验室可检测样件规格范围（2米W宽W5米；2米W高W8米）。
9、本项目试验周期为8天。
二、玻璃（石材）幕墙材料复检1、预、后置埋件（化学锚栓）现场拉拔试验预、后置埋件是建筑幕墙悬挂在主体结构上的连接支承点，起着非常重要的结构安全作用，必须检测。
同厂家、同规格、同相同部位的预、后置埋件（化学锚栓）按千分之一取样，且不少于5根进行检测（5根为一组）。

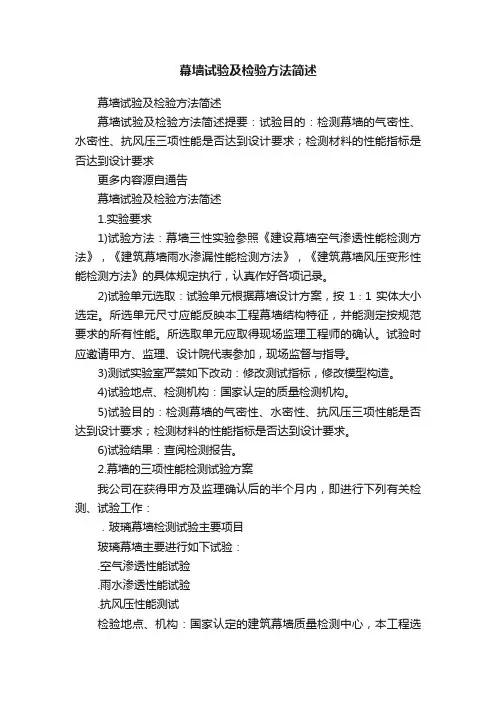

幕墙试验及检验方法简述
幕墙试验及检验方法简述幕墙试验及检验方法简述幕墙试验及检验方法简述提要：试验目的：检测幕墙的气密性、水密性、抗风压三项性能是否达到设计要求；检测材料的性能指标是否达到设计要求更多内容源自通告幕墙试验及检验方法简述1.实验要求1)试验方法：幕墙三性实验参照《建设幕墙空气渗透性能检测方法》，《建筑幕墙雨水渗漏性能检测方法》，《建筑幕墙风压变形性能检测方法》的具体规定执行，认真作好各项记录。
2)试验单元选取：试验单元根据幕墙设计方案，按1∶1实体大小选定。
所选单元尺寸应能反映本工程幕墙结构特征，并能测定按规范要求的所有性能。
所选取单元应取得现场监理工程师的确认。
试验时应邀请甲方、监理、设计院代表参加，现场监督与指导。
3)测试实验室严禁如下改动：修改测试指标，修改模型构造。
4)试验地点、检测机构：国家认定的质量检测机构。
5)试验目的：检测幕墙的气密性、水密性、抗风压三项性能是否达到设计要求；检测材料的性能指标是否达到设计要求。
6)试验结果：查阅检测报告。
2.幕墙的三项性能检测试验方案我公司在获得甲方及监理确认后的半个月内，即进行下列有关检测、试验工作：．玻璃幕墙检测试验主要项目玻璃幕墙主要进行如下试验：.空气渗透性能试验.雨水渗透性能试验.抗风压性能测试检验地点、机构：国家认定的建筑幕墙质量检测中心，本工程选择："国家建筑工程质量监督检验中心"地址：北京市西城区西直门外车公庄大街19号（物理所）。
检验时间：幕墙龙骨安装后、板块安装前一周出结果。
样板铝材试件：采用本工程最具代表的结构，其中包括材料、组件、玻璃装置及施工细部方法等，外体尺寸由一个标准单元，至少含一个标准楼层高。
硅胶：美国道康宁结构胶、密封胶。
设备：淋水装置。
高压鼓风机：压力测量装置，电子位移测量装置。
予备加压：施压三个250pa/秒的脉冲，压力持续作用5分钟。
空气渗透性试验：《建筑幕墙空气渗透性测量方法》试验前准备：幕墙开启部缝隙用胶纸堵好，将试件周边封严。
幕墙材料送检规范
幕墙材料送检规范幕墙材料送检规范一、概述幕墙材料送检是指在幕墙工程中，对幕墙材料进行送检以确保其质量符合设计及标准要求。
本规范主要针对幕墙材料的送检程序、方法、要求等进行规范，以保证幕墙工程的施工质量和安全性。
二、送检程序1. 准备工作：在幕墙材料制造或采购前，须与供应商约定送检具体要求，并制定送检计划。
同时，需要准备好送检样品和相应的检测设备。
2. 材料送检：将准备好的样品送交给指定的检测机构进行检测。
送检样品的数量和规格应符合规定，并做好相应的检验记录。
3. 检测过程：检测机构按照国家相关标准和技术规范进行相应的检测项目，包括物理性能、化学成分、外观质量等。
测试结果应严格按照标准进行评定，并记录下来。
4. 检测报告：检测机构应根据检测结果出具相应的检测报告，报告中应包括送检材料的名称、规格、检测数据、评定结果等详细信息。
5. 审核与批准：接收到检测报告后，施工单位应进行审核，并按照结果进行相应的批准或拒收处理。
6. 检测结果反馈：将检测结果及处理意见及时反馈给供应商，并与供应商沟通处理方案。
三、送检方法1. 外观检验：检查材料表面是否平整、无明显划痕、凹凸、气泡等缺陷，颜色是否均匀一致。
2. 物理性能检验：对材料进行拉伸、抗压、弯曲、冲击等性能的测定，以确定其耐久性和强度。
3. 化学成分检验：对材料进行化学成分分析，检测材料是否符合相关标准的要求。
4. 尺寸检验：对材料的尺寸进行精确测量，确保材料的尺寸符合设计要求。
5. 密度检验：测定材料的密度，以确定材料的质量以及是否符合标准的要求。
四、送检要求1. 送检样品必须代表批量材料的质量，并且样品的数量和规格应符合规定要求。
2. 送检样品应进行明确的标识，以便与其他样品进行区分。
3. 检测机构必须具备相应的资质和能力，能够进行准确、可靠的检测，同时应遵守相关法律法规和技术规范。
4. 检测结果应及时准确地反馈给供应商和施工单位，并根据结果进行相应的处理。
幕墙检测内容及取样办法
隔热型材
抗拉强度
必检
同一厂家、规格、批次的材料复检一组。
每组试件2根100mm
GB 5237.6-2012
抗剪强度
-可编辑-
精品
6
钢材
受力杆件钢型 材（热镀锌槽 钢、角钢、方 管等）
壁厚
抗拉强度
断后伸长率
屈服强度
镀锌层厚度
必检
同一厂家、规格、批次的材料复检一组
每组试件任意取2根截取600mm
GB/T700-2006
的15块样品
GB/T
11944-2012
遮阳系数
必检
同一厂家、规格、批次的材料复检一组。
工程使用中空玻璃原片100mm X100mm的各2
片即4片样品（可不钢化和中空）
GB/T 2680-1994
可见光透射比
传热系数
必检
工程使用或同工艺下中空玻璃1m X1m的1块
GB/T 8484-2008
-可编辑-
工程用石材尺寸50X30义（工程实际用厚度）mm
数量30块，A、B组分月^各0.5公斤
JC887-2001
压剪强度
序号
项目
适用范围
检测参数
检测要求
检验才比量/检验频率
取样方法
采用规范
3
门窗幕
墙用玻
璃
幕墙玻璃
中空玻璃露点
必检
采用同一条件下生产的中空玻璃500
块廿-批次
工程使用或同工艺下中空玻璃510mm X360mm
<68mm时，宽度为100 ,当试样厚度（H）>
68mm时，宽度为1.5H,
GB/T9966.2-200
1
弯曲强度
幕墙材料试验取样手册
采用相同材料，工艺和施工做法的墙体，按扣除窗洞后 每3000m2的保温墙面面积划分为一个检验批
95X45mm，5 块/组，
适用挤塑板，模塑版，酚醛板，聚氨酯板
正拉粘结强度★
现场试验后（3
天）
DB11/T 1079-2014
采用相同材料，工艺和施工做法的墙体，每1000m2的保 温墙面面积划分为一个检验批
重要构件植筋：3%,且不少于5件，一
般构件植筋：1%,且不少于3件
锚栓（植筋）拉拔
（按JGJ145-2013检测）
破坏性检验：同品种、同规格、同强度等级安装于锚固 部位基本相同的同类构件为一检验批。
锚固件总数的1%。不少于5个试件/组； 若锚固件为植筋且种植数量不超过100件， 可取3个试样
非破损检验：同品种、同规格、同强度等级安装于锚固 部位基本相同的同类构件为一检验批。
样品数量
试验项目
预计试验周 期 （工作日）
且不少于3件；非生命线工程的非结构构 件：0.1%,且不少于3件。
九、节能保温检测
15
岩棉、玻璃棉
同一厂家同一品种产品，单位工程建筑面积在20000m2
以下时抽查不少于3次，20000m2以上时抽查不少于6次
（用于采暖、通风、空调时复验时，同一厂家同材质的 产品不少于2组）
10
同一厂家同一品种、类型的门窗，每100樘为一检验批， 不足100樘也为一检验批
1樘（最大尺寸1.75mX2.20m）
传热系数十
4 （每超过1樘 加1个工作日）
3樘（最大连长3m,最小边长0.5m），有排 水孔的应将排水孔开好，五金件齐全
气密性能★、水密性能★、抗风压性能★
42
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB 9962-1999
4
幕墙用石材
天然大理石/花岗石建筑板材
吸水率
必检
同一品种、类别、等级、同一供货批的板材为一批，或按连续安装部位的板材为一批
试样12块，长度为10×H＋50mm，厚度（H）≤68mm时，宽度为100，当试样厚度（H）＞68mm时，宽度为1.5H，
工程用石材尺寸50×30×（工程实际用厚度）mm数量30块，A、B组分胶各0.5公斤
JC887-2001
压剪强度
序号
项目
适用范围
检测参数
检测要求
检验批量/检验频率
取样方法
采用规范
3
门窗幕墙用玻璃
幕墙玻璃
中空玻璃露点
必检
采用同一条件下生产的中空玻璃500块为一批次
工程使用或同工艺下中空玻璃510mm×360mm的15块样品
1、试件所使用的材料必须与工程实际使用的厂家、规格、型号一致，样件组装应符合设计要求，不得加设任何特殊附件或采取其他措施；2、试件宽度至少应包括一个承受设计荷载的垂直构件；3、试件高度至少应包括一个层高，并在垂直方向上应有两处或两处以上和承重结构连接，试件组装和安装的受力状况应和实际情况相符；4、单元式幕墙应至少包括一个与实际工程相符的典型十字缝，并有一个完整单元的四边形成于实际工程相同的接缝；5、全玻璃幕墙试件应有一个完整跨距高度，宽度应至少有两个完整的玻璃宽度或3个玻璃肋；6、试件应包括典型的垂直接缝、水平接缝和可开启部分，并使试件上可开启部分占试件总面积的比例与实际工程接近。
GB/T16776-2005
邵氏硬度
拉伸粘结强度
剥离强度
石材幕墙用密封胶
污染性
必检
以同一品种 、同一级别的产品每5t为一批进行检验，不足5t也可为一批。
工程用石材24块75×25×（工程实际用厚度）mm；密封胶3支
GB/T13477.20-2002
干挂石材胶粘胶剂
拉剪强度
必检
同一厂家、规格、批次的材料复检一组。
GB 5237.6-2012
抗剪强度
6
钢材
受力杆件钢型材（热镀锌槽钢、角钢、方管等）
壁厚
必检
同一厂家、规格、批次的材料复检一组
每组试件任意取2根截取600mm
GB/T700-2006
GB228-2010
抗拉强度
断后伸长率
屈服强度
镀锌层厚度
7
岩棉
保温（防火）岩棉板
密度
必检
同一厂家、规格、批次的材料复检一组
样品不得少于1个平方GB/T1Fra bibliotek835-2007
导热系数
序号
项目
适用范围
检测参数
检测要求
检验批量/检验频率
取样方法
采用规范
8
金属幕墙
铝塑复合板
剥离强度
必检
同一厂家、规格、批次的材料复检一组
24块350mm×25mm
GB/T17748-2008
单层铝合金
抗拉强度
必检
同一厂家、规格、批次的材料复检一组
1块400mm×400mm
GB/T9966.2-2001
弯曲强度
压缩强度
放射性
5
铝型材
受力杆件铝合金型材
壁厚
必检
同一厂家、规格、批次的材料复检一组。
每组试件取2根型材，每根700mm
GB5237.1-5-2008
硬度
屈服强度
抗拉强度
断后伸长率
镀（涂）层厚度
隔热型材
抗拉强度
必检
同一厂家、规格、批次的材料复检一组。
每组试件2根100mm
YS/T 429.2-2000
伸长率
规定非比例伸长应力
氟碳喷涂厚度
9
现场检测
化学锚栓
拉拔试验
必检
同规格、同型号，基本相同部位的锚栓组成检验批
抽检数量按每批锚栓总数量的1‰且不少于5根
JGJ 145-2013
10
人造板幕墙
建筑幕墙用瓷板
吸水率
必检
同规格、同色号、同一生产批次的幕墙瓷板为一批次。
10块300×300mm
GB/T 21086-2007
GB/T15227-2007
GB/T18250-2000
石材幕墙
人造板幕墙
2
玻璃/石材幕墙用胶
玻璃幕墙用硅酮结构密封胶
相容性
必检
连续生产时每3吨为一批，不足3吨也为一批；间断生产时，每釜投料为一批。
工程用玻璃或石材、铝塑板各2片300×300mm；副框铝材150×2 mm，硅酮结构密封胶3支；相同规格浅色对比胶1支
GB/T11944-2012
遮阳系数
必检
同一厂家、规格、批次的材料复检一组。
工程使用中空玻璃原片100mm×100mm的各2片即4片样品（可不钢化和中空）
GB/T2680-1994
可见光透射比
传热系数
必检
工程使用或同工艺下中空玻璃1m×1m的1块
GB/T8484-2008
夹层玻璃落球冲击试验
必检
同一厂家、规格、批次的材料复检一组。
序号
项目
适用范围
检测参数
检测要求
检验批量/检验频率
取样方法
采用规范
1
幕墙
玻璃幕墙
幕墙四性
必检
1、相同设计、材料、工艺和施工条件的幕墙工程每500~1000㎡为一检验批，不足500㎡也应划分为一个检验批；
2、同一单位工程不连续的幕墙工程也应单独划分检验批；
3、对于异型或有特殊要求的幕墙，检验批划分有监理单位（建设单位）和施工单位协商确定。
JG/T 217-2007
弯曲强度
剪切强度
放射性
建筑幕墙用陶板
吸水率
必检
以同种产品、同一级别、同一规格产品为一批
10块300×300mm
GB/T4100-2006
JGJ 126-2000
弯曲强度
