最新SOP-QC-XXX悬浮粒子监测操作规程
1目的建立悬浮粒子监测操作规程，使其操作规范化、合理化。
2范围适用于洁净区悬浮粒子监测操作。
3职责QA、QC检验人员负责本规程的实施，质量控制部部长、质量保证部部长负责监督。
4内容4.1测试方法4.1.1测试用仪器：XX型激光尘埃粒子计数器。
4.1.2 仪器使用操作步骤：见《XXX型激光尘埃粒子计数器使用操作规程》。
4.2测试条件被测试洁净室（区）温、湿度须达到规定的要求（无特殊要求时，温度控制在18~26℃，相对湿度控制在45~65%为宜），静压差、换气次数、空气流速必须控制在规定值内。
4.3测试状态测试状态有静态和动态两种，静态是指洁净室（区）在净化空气调节系统已安装完毕且功能完备的情况下，生产工艺设备已安装，但洁净室（区）内没有生产人员的状态或洁净室（区）在生产操作全部结束后，生产操作人员撤离现场并经过自净后的状态；动态是指洁净室（区）已处于正常生产状态，设备在指定的方式下运行，并且有指定的人员按照规范操作的状态。
测试状态的选择必须符合生产的要求，并在报告中注明测试状态。
测试人员必须穿戴符合环境洁净度级别的工作服。
静态测试时，室内测试人员不得多于2人。
4.4测试时间对单向流，测试应在净化空气调节系统正常运行时间不少于10分钟后开始。
静态测试在操作人员撤离现场并经10分钟自净后开始；对非单向流，测试应在净化空气调节系统正常运行时间不少于30分钟后开始。
静态测试在操作人员撤离现场并经20分钟自净后开始。
在动态测试时，须记录生产开始时间以及测试时间。
4.5悬浮粒子计数4.5.1采样点数目及其布置4.5.1.1最少采样点数目按下述公式求出最少的采样点数目：NAL式中：N L ：—最少采样点数（四舍五入为整数）；A：—洁净室或洁净区的面积，以㎡计。
在单向流情况下，面积A可认为是垂直于气流方向上的横切面积。
在非单向流情况下，面积A指房间面积。
4.5.1.2采样点位置及布置4.5.1.2.1采样点位于工作活动的高度，一般在离地面0.8m高度的水平面上均匀布置。

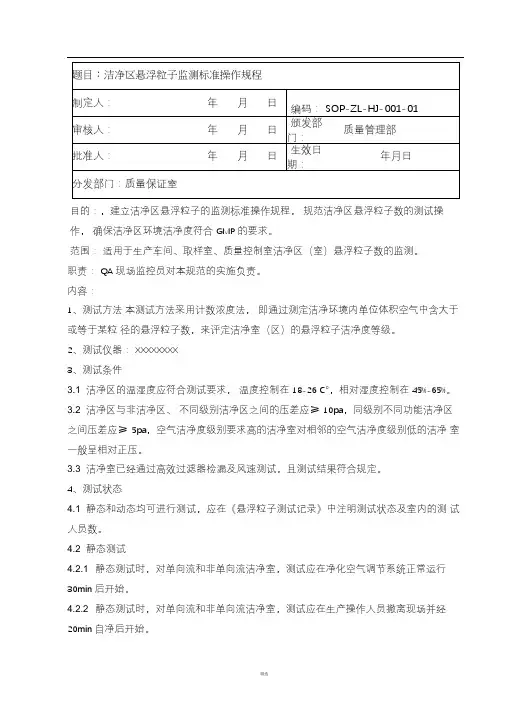

洁净区悬浮粒子监测标准操作规程
目的：，建立洁净区悬浮粒子的监测标准操作规程，规范洁净区悬浮粒子数的测试操作，确保洁净区环境洁净度符合GMP的要求。
范围：适用于生产车间、取样室、质量控制室洁净区（室）悬浮粒子数的监测。
职责：QA现场监控员对本规范的实施负责。
内容：1、测试方法本测试方法采用计数浓度法，即通过测定洁净环境内单位体积空气中含大于或等于某粒径的悬浮粒子数，来评定洁净室（区）的悬浮粒子洁净度等级。
2、测试仪器：XXXXXXXX3、测试条件3.1 洁净区的温湿度应符合测试要求，温度控制在18-26 ℃，相对湿度控制在45%-65%。
3.2 洁净区与非洁净区、不同级别洁净区之间的压差应≥10pa，同级别不同功能洁净区之间压差应≥5pa，空气洁净度级别要求高的洁净室对相邻的空气洁净度级别低的洁净室一般呈相对正压。
3.3 洁净室已经通过高效过滤器检漏及风速测试，且测试结果符合规定。
4、测试状态4.1 静态和动态均可进行测试，应在《悬浮粒子测试记录》中注明测试状态及室内的测试人员数。
4.2 静态测试4.2.1 静态测试时，对单向流和非单向流洁净室，测试应在净化空气调节系统正常运行30min 后开始。
4.2.2 静态测试时，对单向流和非单向流洁净室，测试应在生产操作人员撤离现场并经20min 自净后开始。
4.2.3静态测试时，室内测试人员不得多于2 人4.3 动态测试动态测试应不影响产品质量，测试时须记录生产开始的时间及测试时间5、采样点设置5.1 最少采样点数目5.1.1 静态测试时，洁净室最少采样点数目见下表。
最少采样点数目面积（m2）洁净度级别A B C D<102-32-322≥10-<204422≥20-<408822≥40-<100161642≥100-<2004040103注：对于A级单向流洁净室（区），包括A级洁净工作台，面积指的是送风口表面积；对于D 级以上的非单向流洁净室（区），面积指的是房间面积。

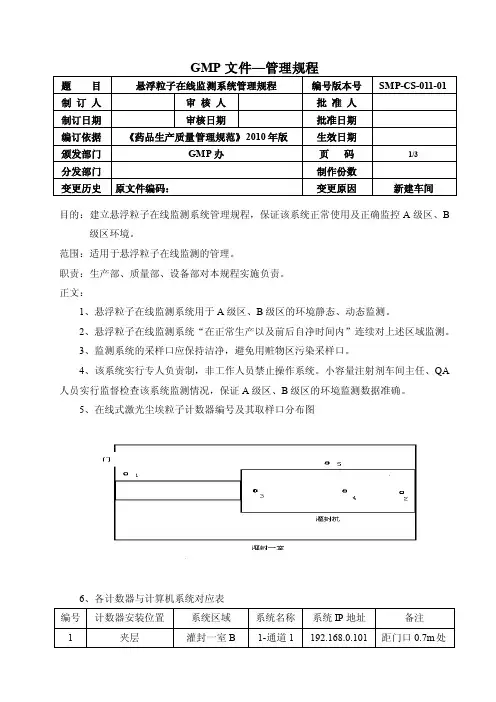

新版悬浮粒子在线监测系统管理规程
目的：建立悬浮粒子在线监测系统管理规程，保证该系统正常使用及正确监控A级区、B 级区环境。
范围：适用于悬浮粒子在线监测的管理。
职责：生产部、质量部、设备部对本规程实施负责。
正文：1、悬浮粒子在线监测系统用于A级区、B级区的环境静态、动态监测。
2、悬浮粒子在线监测系统“在正常生产以及前后自净时间内”连续对上述区域监测。
3、监测系统的采样口应保持洁净，避免用赃物区污染采样口。
4、该系统实行专人负责制，非工作人员禁止操作系统。
小容量注射剂车间主任、QA 人员实行监督检查该系统监测情况，保证A级区、B级区的环境监测数据准确。
5、在线式激光尘埃粒子计数器编号及其取样口分布图6、各计数器与计算机系统对应表7、监测时间管理7.1监测每10秒钟采集数据一次。
8、警戒限度与纠偏限度9、达到警戒限度、纠偏限度时采取的措施：监测操作者应及时将监测数据反馈给“B+A”线操作工，出现环境动态监控某个点达到警戒限度时，立即通知“B+A”线操作工对该点进行检查分析，并排除可能存在的干扰，使监测回到正常范围。
同时监控人员继续对该点进行监测若发现该点数据继续变大，待达到纠偏限度时，先排除系统自身问题后，若系统没问题，立刻通知“B+A”线操作工先停止灌装，再通知QA人员对操作进行复核。
若操作没问题，经过环境净化监测结果回到正常范围，QA人员通知里面进行灌装。
若经过净化，粒子偏离程度较大，QA排除干扰因素后，通知设备部配合检查FFU及层流罩高效过滤器是受完好。
10、在A级区和B级区，连续或有规律地出现少量≥5.0 µm粒子计数时，可能是污染事件的征兆，应进行调查。
11、在关键操作的全过程，包括设备组装、应对A级区进行微粒监测。
工艺的污染（如活生物、放射危害）如可能损坏粒子计数仪时，应在设备调试操作和模拟操作期间进行测试。
A级区监测的频率及取样量，应能及时发现所有人为干预、偶发事件及任何系统的损坏。
灌装或分装时，由于产品本身产生粒子或液滴，灌装点≥5μm粒子也许不能始终如一地符合标准，这种状况是可以接受的。
悬浮粒子在线监测系统操作说明_标准版

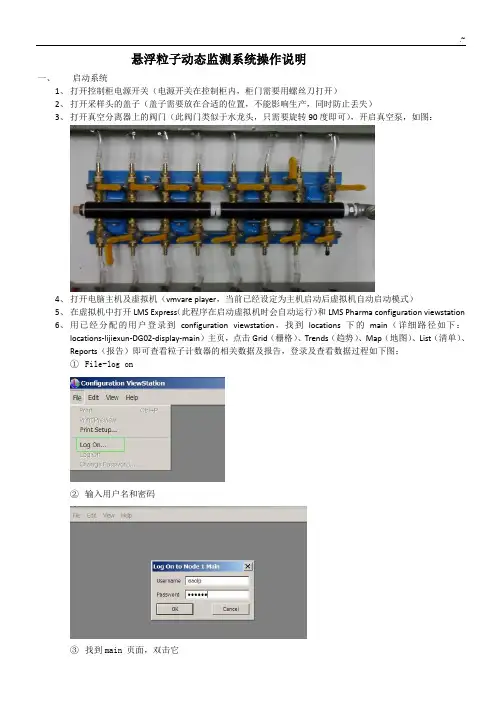

悬浮粒子动态监测系统操作说明一、启动系统1、打开控制柜电源开关（电源开关在控制柜内，柜门需要用螺丝刀打开）2、打开采样头的盖子（盖子需要放在合适的位置，不能影响生产，同时防止丢失）3、打开真空分离器上的阀门（此阀门类似于水龙头，只需要旋转90度即可），开启真空泵，如图：4、打开电脑主机及虚拟机（vmvare player，当前已经设定为主机启动后虚拟机自动启动模式）5、在虚拟机中打开LMS Express（此程序在启动虚拟机时会自动运行）和LMS Pharma configuration viewstation6、用已经分配的用户登录到configuration viewstation，找到locations下的main（详细路径如下：locations-lijiexun-DG02-display-main）主页，点击Grid（栅格）、Trends（趋势）、Map（地图）、List（清单）、Reports（报告）即可查看粒子计数器的相关数据及报告，登录及查看数据过程如下图：①File-log on②输入用户名和密码③找到main 页面，双击它④查看栅格（Grid）中的数据（注意：不要点击此页面右上方的的退出按钮，否则需要重新登录）查看历史数据如下图：在清单中选择一条记录，点击鼠标左键，就可以在弹出的菜单中看到Display Historic List，点击它就可看到历史数据了；另外在栅格中同样可以选择一个显示面板左键点击就会弹出菜单，菜单中会有Display Historic List 选项。
制作报告的过程如下：①选择报告的开始时间和结束时间点击上图中的时间面板就会弹出下面的窗体，手动修改时间，然后点击OK。
②点击报告列表中第一条记录Conformance Report ，在弹出的菜单中选择Generate New Report 然后等待，直到报告生成（大约需要等待1-2分钟），等待过程不要动鼠标，否则系统无法产生报告。
粒子和浮游菌在线监测系统操作规程

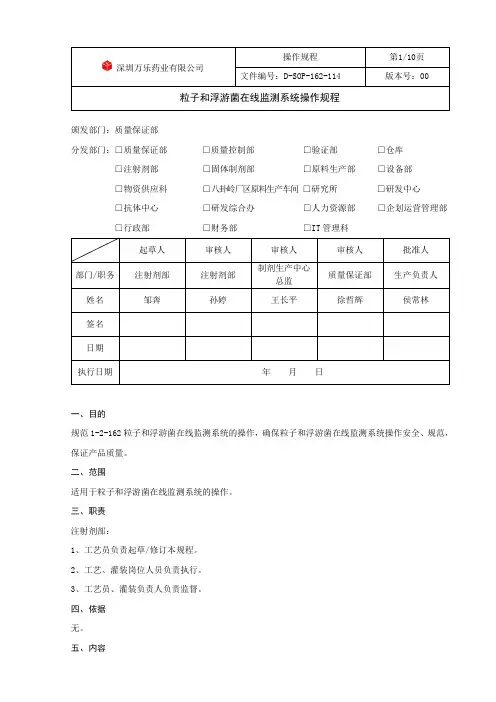

颁发部门：质量保证部分发部门：□质量保证部□质量控制部□验证部□仓库□注射剂部□固体制剂部□原料生产部□设备部□物资供应科□八卦岭厂区原料生产车间□研究所□研发中心□抗体中心□研发综合办□人力资源部□企划运营管理部□行政部□财务部□IT管理科一、目的规范1-2-162粒子和浮游菌在线监测系统的操作，确保粒子和浮游菌在线监测系统操作安全、规范，保证产品质量。
二、范围适用于粒子和浮游菌在线监测系统的操作。
三、职责注射剂部：1、工艺员负责起草/修订本规程。
2、工艺、灌装岗位人员负责执行。
3、工艺员、灌装负责人负责监督。
四、依据无。
五、内容1.一般区粒子和浮游菌在线监测系统操作 粒子在线监测操作：（1） 打开位于1-2-162车间办公室（20204）监测用电脑，点击“”，待“”加载结束，进入控制画面，如下图1所示：图1（2） 系统设置用户组如下表：OS用户组权限列表：（3）以“管理员”权限登陆进入控制系统，点击或，系统自动弹出对话框，点击启动，待启动键变绿，表明真空泵已经开始运行，自净10分钟。
（4）自净10分钟后，点击如代表取样点位置的编号，弹出对话框将对话框中“停止供电”选项“√”点掉，依次将15个监测点点开。
（5）灌装工序结束后，关闭在线粒子和真空泵，待人员清场完毕，全部退出洁净室，按照上述步骤打开在线粒子监控，清场区域自净15-20分钟，如果粒子合格，则关闭在线粒子监控和真空泵，如果不合格，继续进行清洁，再重复（5）步骤。
浮游菌在线监测操作：（1）得到现场QA确认后，点击中如1号浮游菌在线监测点，弹出对话框点击启动，系统自动运行，待采样体积达到1000L，系统自动关闭，通知现场QA浮游菌采样完毕。
2. A/B级粒子和浮游菌在线监测系统操作（1）点击进入登陆界面，输入账号、密码，进入如下图2所示界面：图2（2）点击进入，点击启动1号泵或2号泵，自净10分钟。
（3）自净10分钟后，点击进入如图2所示画面，分别点“启动”启动15个粒子采样点。
洁净区悬浮粒子监测标准操作规程
参考图
..1.2 采样点的平均粒子浓度
…………………（2） 式中：A———某一采样点的平均粒子浓 度，粒/m3；
Ci———某一采样点的粒子浓度 （i=1，2，…，n），粒/m3；
N———某一采样点上的采样次数， 次。 4.5.1.3 平均值的均值
…………………（3）
式中：M———平均值的均值，即洁净室
（区）的平均粒子浓度，粒/m3；
Ai———某一采样点的平均粒子浓度 （i=1，2，…，L），粒/m3；
L———某一洁净室（区）内的总采
样点数，个。 4.6 结果评定
辅助材料
判断悬浮粒子洁净度级别应依据下述条
件：
4.6.1 洁净室（区）空气洁净度级别表
4.6.2 每个采样点的平均粒子浓度必须低于 或等于规定的级别界限，即Ai≤级别界限。 表3
40
3
3
注：表中的面积，对于单向流洁净室，指的是送风面积；对非单向流 洁净室，指的是房间面积。
表2 每次最小采样量
洁净度级别
采样量，L/次
≥0.5μm
≥5μm
100
5.66
----
10000
2.83
8.5
100000
2.83
8.5
300000
2.83
8.5
洁净度级别
100级 10000级 100000级 300000级
洁净区悬浮粒子监测标准操作规程
共1页
产品名称 输液器、注射器等医疗器械
第1页
部 门 品质部门 编 制
日期
洁净区悬浮 文件名称 粒子操作规
程
审核 批准
日期 日期
序号 作 业 内 容 及 作 业 要 项
最新洁净区悬浮粒子监测标准操作规程
目的：，建立洁净区悬浮粒子的监测标准操作规程，规范洁净区悬浮粒子数的测试操作，确保洁净区环境洁净度符合GMP的要求。
范围：适用于生产车间、取样室、质量控制室洁净区（室）悬浮粒子数的监测。
职责：QA现场监控员对本规范的实施负责。
内容：1、测试方法本测试方法采用计数浓度法，即通过测定洁净环境内单位体积空气中含大于或等于某粒径的悬浮粒子数，来评定洁净室（区）的悬浮粒子洁净度等级。
2、测试仪器：XXXXXXXX3、测试条件3.1 洁净区的温湿度应符合测试要求，温度控制在18-26℃，相对湿度控制在45%-65%。
3.2 洁净区与非洁净区、不同级别洁净区之间的压差应≥10pa，同级别不同功能洁净区之间压差应≥5pa，空气洁净度级别要求高的洁净室对相邻的空气洁净度级别低的洁净室一般呈相对正压。
3.3洁净室已经通过高效过滤器检漏及风速测试，且测试结果符合规定。
4、测试状态4.1静态和动态均可进行测试，应在《悬浮粒子测试记录》中注明测试状态及室内的测试人员数。
4.2静态测试4.2.1静态测试时，对单向流和非单向流洁净室，测试应在净化空气调节系统正常运行30min后开始。
4.2.2静态测试时，对单向流和非单向流洁净室，测试应在生产操作人员撤离现场并经20min自净后开始。
4.2.3静态测试时，室内测试人员不得多于2人。
4.3 动态测试动态测试应不影响产品质量，测试时须记录生产开始的时间及测试时间。
5、采样点设置5.1最少采样点数目5.1.1静态测试时，洁净室最少采样点数目见下表。
最少采样点数目5.1.2动态测试时，采样点数目及布置应根据产品的生产及工艺关键操作区域设置。
5.2采样点位置5.2.1采样点一般在离地面0.8m高度的水平面上均匀布置，避免在局部区域过于稀疏。
5.2.2采样点布置图如下。
5.3采样次数5.3.1任何小洁净室或局部空气净化区域，采样点的数目不得少于2个，总采样次数不得少于5次。
5.3.2每个采样点的采样次数可以多于1次，且不同采样点的采样次数可以不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬浮粒子动态监测系统操作说明
一、启动系统
1、打开控制柜电源开关（电源开关在控制柜内，柜门需要用螺丝刀打开）
2、打开采样头的盖子（盖子需要放在合适的位置，不能影响生产，同时防止丢失）
3、打开真空分离器上的阀门（此阀门类似于水龙头，只需要旋转90度即可），开启真空泵，如图：
4、打开电脑主机及虚拟机（vmvare player，当前已经设定为主机启动后虚拟机自动启动模式）
5、在虚拟机中打开LMS Express（此程序在启动虚拟机时会自动运行）和LMS Pharma configuration viewstation
6、用已经分配的用户登录到configuration viewstation，找到locations下的main（详细路径如下：
locations-lijiexun-DG02-display-main）主页，点击Grid（栅格）、Trends（趋势）、Map（地图）、List（清单）、Reports（报告）即可查看粒子计数器的相关数据及报告，登录及查看数据过程如下图：
①File-log on
②输入用户名和密码
③找到main 页面，双击它
④查看栅格（Grid）中的数据（注意：不要点击此页面右上方的的退出按钮，否则需要重新登录）
查看历史数据如下图：在清单中选择一条记录，点击鼠标左键，就可以在弹出的菜单中看到Display Historic List，点击它就可看到历史数据了；另外在栅格中同样可以选择一个显示面板左键点击就会弹出菜单，菜单中会有
Display Historic List 选项。
制作报告的过程如下：
①选择报告的开始时间和结束时间
点击上图中的时间面板就会弹出下面的窗体，手动修改时间，然后点击OK。
②点击报告列表中第一条记录Conformance Report ，在弹出的菜单中选择Generate New Report 然
后等待，直到报告生成（大约需要等待1-2分钟），等待过程不要动鼠标，否则系统无法产生报告。
③下图是报告的图片
点击左上角的导出报告（export report）按钮，弹出如下窗体：
然后点击Ok，就会弹出如下窗体：
在以上窗体中选择红线所示，即from，然后输入起始页，点击OK，就会出现如下页面：
修改file name，然后点击Save（保存），此文件保存到了虚拟机的桌面（desktop）。
然后将文件保存到主机，过程如下，在开始菜单（start）中选择运行（run）
然后会看到如下界面：
点击OK，会看到如下界面：
打开sharedocu文件夹，将产生的报告文件拷贝到这个文件夹中即可。
然后就可以在主机中打印、保存、备份该报告文件。
二、关闭系统
1、关闭真空泵（真空隔离器上的阀门可以选择关闭或者保持开启状态都可以）
2、盖上采样头上的盖子
3、关闭控制柜电源开关
4、在虚拟机中关闭LMS Pharma configuration viewstation和LMS Express
5、关闭虚拟机（注意：关闭虚拟机时需要像关闭普通电脑一样，通过开始菜单关闭，不可直接点击窗体中
的关闭按钮，因为这等同于直接关闭电源，会对虚拟机造成损害；另外，虚拟机中的系统是英文版，开始菜单为start，关闭菜单为shutdown）
6、关闭电脑主机
三、系统运行维护及保养
1、软件数据的备份
在虚拟机中拷贝C:\Documents and Settings\All Users\Application Data\LighthouseWorldwideSolutions下的整个LMS Professional文件夹到电脑其他磁盘或者移动硬盘等其他数据存储设备。
2、对洁净室进行清洁或者消毒时，需要盖上采样头的盖子（盖上盖子之前，最好先关闭真空泵等待一会再
盖上盖子，避免盖子吸附在采样头上）。
一定要防止水和较大粒子进入采样管，以免造成堵塞。
3、在电脑主机的后面USB口，插有一个类似于U盘的加密狗，不可拔出，否则系统无法运行LMS Express，
系统也就无法采集数据。
4、在LMS Express中可以查看各个采样头的抽气情况，抽气不正常时对应的采样头会显示出感叹号，如下图
打开上图的过程如下：
点击data collection 出现下图
点击 Real-Time Data Collection 即可出现开始的画面。
5、系统中对于报警、预警值的变更，在configuration viewstation 中找到如下页面：
上图具体路径为：locations--lijiexun--DG02--data--RPC-02—CH1--………
此图中显示的是对RPC-02粒子计数器的CH1（即0.5微米通道）以立方米为单位的值进行设置。
立方英尺为单位
的值就在立方米的上方data中进行设置。
双击data，弹出如下窗体，在窗体中设置High High（报警）值和High（预警）值，然后关闭该窗体时，系统提示是否保存，选择yes即可。
11。
