第四章 断裂力学在疲劳裂纹扩展中的应用

合集下载

断裂力学在钢桥的疲劳和断裂中的应用

断裂力学在钢桥的疲劳和断裂中的应用

断裂力学在钢桥的疲劳和断裂中的应用作者:熊茜曾令宏来源:《城市建设理论研究》2013年第03期摘要:随着经济的发展和交通量的增大,我国交通线上存在了大量老龄钢桥,这些老龄钢桥承受着日益繁重的交通荷载,其疲劳剩余寿命己受到桥梁管理部门的高度重视。

为确保老龄钢桥的使用安全,避免不必要的维护与更换,分析老龄钢桥疲劳与断裂的原因与疲劳破坏机理十分必要。

利用断裂力学对钢桥的疲劳与断裂进行科学的分析,进行疲劳寿命估算,在实际工程中具有重要的意义。

关键词:钢桥,老龄化,疲劳,断裂,破坏机理,断裂力学,研究意义。

中图分类号:C913.32 文献标识码:A 文章编号:一.钢桥疲劳脆断的形式及原因由于日益繁重的交通荷载,钢桥构件上出现了大量因疲劳和脆断而引起的局部破坏。

一般都是在快速解理断裂之前疲劳裂纹即已扩展到表面,很少例外。

常常有几种不同类型的裂纹出现在钢桥结构的不同细节上。

1、出于小间隙处的面外变形引起的疲劳裂纹大多数出现在主梁腹板部分。

当该变形引起的开裂出现在桥梁上时,在修复之前会有大量裂纹形成。

由该变形引起的小间隙处的循环应力振幅往往很高,因此在结构体系中同时会形成许多裂纹。

但是,疲劳强度较低的细节部分成较大的内部缺陷可能只产生一条很大的裂纹。

在别处出现很大的损伤之前就能检测出来并修复那些潜在的裂纹部位。

面外变位引起的疲劳裂纹出现在各种桥梁结构中,其中有悬索桥、设有横梁的双主梁桥、多片主梁桥、系杆拱桥和箱梁桥。

裂纹最初形成在平行于结构设计所考虑的拉应力平面内。

这些平行于拉应力的裂纹如果能在转变到垂直于预定荷载产生的拉应力方向之前就被发现并修复,则它们就不会损伤结构的性能。

发生这许多裂纹是因为把这种被口焊接部件作为次要构件或附连件考虑,以至既没有建立焊缝质量判别标淮,又没有要求对受影响的焊缝进行无损探伤检验。

连续纵向加劲肋的拼接处是属于这一类型的普通情况。

与此类似的情况是在竖向加劲肋和水平节点板之间用挡板来施焊的坡口焊缝。

断裂力学 疲劳裂纹的扩展

断裂力学 疲劳裂纹的扩展
疲劳寿命定义:从某一裂纹尺寸扩展至临界尺寸的裂纹 循环数。
5.2 疲劳裂纹的扩展速率
a
疲劳裂纹扩展的定量表示用 N
或 da
dN
, N 是交变应力循环
次数增量, a 是相应的裂纹长度的增量。
疲劳裂纹扩展速率:
a N
(或
da dN
),表示交变应力每循环
一次裂纹长度的平均增量(mm/次),它是裂纹长度a、应
KK1m axK1m in
其中 K1max、K1min 分别是交变应力最大值和最小值所计算的应 力强度因子。
Paris公式为最基本的公式,许多学者提出了对其的修正方案。主 要有Donahue、Priddle、Walker等。
Paris应力强度因子理论与实验结果符合较好的一种 理论.
第 I 阶段 KI Kth 门槛值
(疲劳裂纹扩展寿命)
其中 Kf(a)为应力强度因子幅度,f ( a ) 是裂纹长
度的函数,c、m为常数。
三. 影响疲劳裂纹扩展速率的因素
虽然Paris公式中只有几个参数,但实际还有其它的影响因素:
1)平均应力 m 的影响:平均应力升高,da/dN升高, 故常在表面做喷丸处理,产生压应力,减小 m 。 2)超载的影响:大载荷时能产生塑性区,然后相当 于卸载,但塑性变形不能恢复,而弹性必须要恢复, 产生压应力,相当于减小 m ,故降低 da/ dN。 3)加载频率的影响。 4)其他因素的影响
dN
式中: 为裂纹尖端张开位移幅度。
2.J积分表达式
da C(J )r dN
C与r是材料常数,J积分写成: J2Y2 de
其中Y为裂纹的几何形状因子。
扩展速率为 1 0 3 mm/每循环.
4)断裂阶段 扩展到 a c 时,失稳导致快速断裂。

复合材料的疲劳裂纹扩展研究

复合材料的疲劳裂纹扩展研究

复合材料的疲劳裂纹扩展研究在现代工程领域,复合材料因其优异的性能而得到了广泛的应用。

然而,复合材料在长期承受循环载荷作用时,疲劳裂纹扩展问题成为了影响其可靠性和使用寿命的关键因素。

因此,对复合材料疲劳裂纹扩展的研究具有重要的理论意义和实际应用价值。

复合材料是由两种或两种以上不同性质的材料通过物理或化学方法组合而成的一种新型材料。

其具有比强度高、比刚度大、耐腐蚀、耐高温等优点,广泛应用于航空航天、汽车、船舶、体育器材等领域。

但是,由于复合材料的组织结构和性能的复杂性,其疲劳裂纹扩展行为与传统金属材料有很大的不同。

复合材料的疲劳裂纹扩展机制较为复杂。

在疲劳载荷作用下,复合材料内部会产生多种损伤形式,如纤维断裂、基体开裂、界面脱粘等。

这些损伤相互作用,共同影响着疲劳裂纹的扩展。

与金属材料的疲劳裂纹通常沿着晶界或滑移面扩展不同,复合材料中的疲劳裂纹可能会沿着纤维方向、基体内部或者纤维与基体的界面扩展,这取决于材料的组成、纤维的排布方式以及加载条件等因素。

影响复合材料疲劳裂纹扩展的因素众多。

首先是材料的组成和结构。

纤维和基体的性能、纤维的体积含量、纤维的排布方式等都会对疲劳裂纹扩展产生重要影响。

例如,高强度的纤维可以提高复合材料的疲劳性能,而纤维与基体之间良好的界面结合则有助于阻止裂纹的扩展。

其次,加载条件也是一个关键因素。

加载频率、应力比、最大应力等都会改变疲劳裂纹的扩展速率。

此外,环境因素如温度、湿度等也会对复合材料的疲劳性能产生不可忽视的影响。

为了研究复合材料的疲劳裂纹扩展,实验研究是必不可少的手段。

常见的实验方法包括恒幅疲劳实验、变幅疲劳实验和疲劳裂纹扩展实验等。

在这些实验中,可以通过测量裂纹长度随循环次数的变化来获得疲劳裂纹扩展速率。

同时,借助先进的检测技术,如 X 射线衍射、电子显微镜等,可以对疲劳损伤的微观机制进行深入分析。

在理论研究方面,已经建立了一些模型来描述复合材料的疲劳裂纹扩展行为。

疲劳与断裂4ppt课件第四章节应变疲劳

疲劳与断裂4ppt课件第四章节应变疲劳

多轴应变疲劳研究
总结词
多轴应变疲劳是工程结构中常见的应力 状态,研究多轴应变疲劳对于提高结构 的安全性和可靠性具有重要意义。
VS
详细描述
多轴应变疲劳涉及到多个方向的应力分量 ,其断裂行为和寿命预测比单轴应变疲劳 更为复杂。因此,需要深入研究多轴应变 疲劳的机制和规律,包括多轴应变疲劳的 损伤演化、寿命预测和实验技术等。
THANKS
感谢观看
02
应变疲劳的实验研究
应变疲劳实验方法
实验对象
选择一定数量的受试者,可以是 不同年龄、性别和身体状况的人 群,以探究应变疲劳在不同个体 之间的表现。
实验设计
设计合理的实验方案,包括应变 方式、应变时间、恢复时间等, 确保实验过程科学、严谨。
实验操作
在实验过程中,确保受试者按照 规定的应变方式进行操作,并记 录相关数据。
影响应变疲劳的因素包括材料特性、应力水平、温度、环 境条件等。
要点二
详细描述
材料的特性,如硬度、韧性、强度等,对应变疲劳有显著 影响。高硬度和脆性的材料更容易发生应变疲劳。应力水 平,特别是低应力幅值和高循环应变,也是影响应变疲劳 的重要因素。温度和环境条件,如湿度、腐蚀介质等,也 会对应变疲劳产生影响。在高温和腐蚀环境中,材料的抗 应变疲劳性能通常会降低。
01
根据实验结果分析,总结应变疲劳在不同个体之间的表现和规
律。
提出研究建议
02
根据实验结论,提出对应变疲劳进一步研究的建议和方法,为
相关领域的研究提供参考。
应用前景展望
03
探讨应变疲劳在生产、生活等方面的应用前景,为实际应用提
供指导。
03
应变疲劳的数值模拟
数值模拟方法

断裂力学方法在橡胶复合材料疲劳研究中的应用

断裂力学方法在橡胶复合材料疲劳研究中的应用

断裂力学方法在橡胶复合材料疲劳研究中的应用刘宇艳 田振辉 杜星文(哈尔滨工业大学 150001)摘要 综述断裂力学方法在橡胶复合材料中的应用现状,着重介绍了撕裂能理论在预测疲劳裂纹增长速率以及预报疲劳寿命方面的应用。

关键词 断裂力学,橡胶复合材料,疲劳 作为各种车辆和飞机的接地部件,轮胎在工作状态下主要承受周期变化的载荷作用,其强度和寿命主要取决于结构材料的疲劳特性。

因此,研究橡胶复合材料在长期机械载荷作用下的疲劳行为,不仅可以为轮胎疲劳寿命的预报提供研究基础,而且可以为其结构的优化设计提供理论指导。

应用断裂力学方法研究橡胶复合材料的疲劳特性,是近几年来轮胎工业中非常令人关注的课题。

橡胶复合材料在周期载荷的作用下,会产生疲劳裂纹,裂纹在疲劳过程中逐渐扩展,最终将导致材料破坏。

断裂力学描述的就是从材料内部形成裂纹(1mm)直至材料破坏的这一过程。

它研究了裂纹的增长速率与材料性质、裂纹长度以及外加载荷的关系。

由于试验结果只与材料的基本性能参数有关,因此能应用于广泛的橡胶领域和变形类型。

1 断裂力学基本理论111 撕裂能的定义Rivlin和Thomas[1]最早将断裂力学应用于橡胶疲劳,提出了以弹性能为基础的参数用于研究橡胶疲劳。

能量法使不同几何形作者简介 刘宇艳,女,26岁。

哈尔滨工业大学复合材料研究室复合材料专业95级博士生。

曾在《材料工程》等刊物发表论文5篇。

状和变形的样品的裂纹增长结果发生联系,将裂纹增长和疲劳寿命定量联系起来,奠定了将实验测试和使用情况联系起来的基础。

Rivlin和Thomas提出将裂纹每增长单位面积释放的能量称为撕裂能(T),数学定义式为T=-9U9A(1)式中,U为贮存在样品中的弹性应变能,A 为裂纹的一个断裂表面的面积(未应变状态),部分积分表明样品变形一定,外力不做功。

对于各种简单形状的试样,撕裂能都能计算[2],其中一些如图1所示,对应的关系式也在图中给出。

应变能密度W0可以通过积分试验的应力2应变曲线直接得到。

材料力学中的断裂和疲劳分析

材料力学中的断裂和疲劳分析

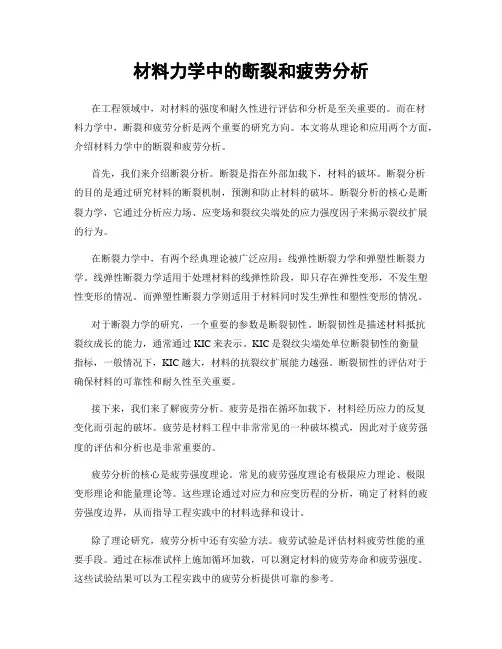

材料力学中的断裂和疲劳分析在工程领域中,对材料的强度和耐久性进行评估和分析是至关重要的。

而在材料力学中,断裂和疲劳分析是两个重要的研究方向。

本文将从理论和应用两个方面,介绍材料力学中的断裂和疲劳分析。

首先,我们来介绍断裂分析。

断裂是指在外部加载下,材料的破坏。

断裂分析的目的是通过研究材料的断裂机制,预测和防止材料的破坏。

断裂分析的核心是断裂力学,它通过分析应力场、应变场和裂纹尖端处的应力强度因子来揭示裂纹扩展的行为。

在断裂力学中,有两个经典理论被广泛应用:线弹性断裂力学和弹塑性断裂力学。

线弹性断裂力学适用于处理材料的线弹性阶段,即只存在弹性变形,不发生塑性变形的情况。

而弹塑性断裂力学则适用于材料同时发生弹性和塑性变形的情况。

对于断裂力学的研究,一个重要的参数是断裂韧性。

断裂韧性是描述材料抵抗裂纹成长的能力,通常通过KIC来表示。

KIC是裂纹尖端处单位断裂韧性的衡量指标,一般情况下,KIC越大,材料的抗裂纹扩展能力越强。

断裂韧性的评估对于确保材料的可靠性和耐久性至关重要。

接下来,我们来了解疲劳分析。

疲劳是指在循环加载下,材料经历应力的反复变化而引起的破坏。

疲劳是材料工程中非常常见的一种破坏模式,因此对于疲劳强度的评估和分析也是非常重要的。

疲劳分析的核心是疲劳强度理论。

常见的疲劳强度理论有极限应力理论、极限变形理论和能量理论等。

这些理论通过对应力和应变历程的分析,确定了材料的疲劳强度边界,从而指导工程实践中的材料选择和设计。

除了理论研究,疲劳分析中还有实验方法。

疲劳试验是评估材料疲劳性能的重要手段。

通过在标准试样上施加循环加载,可以测定材料的疲劳寿命和疲劳强度。

这些试验结果可以为工程实践中的疲劳分析提供可靠的参考。

近年来,随着计算机技术的快速发展,有限元分析成为疲劳分析的重要方法之一。

有限元分析可以通过数值计算模拟材料在复杂载荷下的应力和应变分布情况,从而预测材料的疲劳寿命和破坏位置。

这一方法不仅减少了试验成本和时间,还提高了分析的准确性和可靠性。

材料力学中的断裂机制及其应用

材料力学中的断裂机制及其应用

材料力学中的断裂机制及其应用材料力学是研究固体材料在外力作用下的变形、破坏行为及其规律的学科。

其中,断裂力学作为材料力学中的一个重要分支,研究的是固体材料在拉伸、压缩等应力载荷作用下产生破坏过程的机理与规律。

本文将介绍材料力学中的断裂机制及其应用。

一、断裂机制固体材料的断裂分为塑性断裂和脆性断裂两种机制。

在材料拉伸到一定程度时,若能够发生较大的塑性变形并在一定程度上减缓裂纹扩展,则表现为塑性断裂;若此时材料发生剧烈的裂纹扩展并突然破坏,则表现为脆性断裂。

1. 塑性断裂塑性断裂是在应力状态下材料中的裂纹不断扩张,最终导致材料失效的现象。

在材料拉伸或压缩过程中,当应力达到一定程度时,材料会产生微观的裂纹。

这些裂纹在应力的作用下逐渐扩大,随着应力的不断增加,裂纹将逐渐扩展到材料的断裂点,导致材料破坏。

塑性断裂的机制与材料的塑性变形密切相关。

在工程材料中,晶粒的滑移和滚动是塑性变形主要的变形机制。

因此,材料的微观结构,如晶粒大小、晶界定向性等都会影响材料的塑性断裂。

2. 脆性断裂脆性断裂是指材料在应力状态下发生裂纹扩展时,裂纹扩张速度非常快,最终导致材料失效的现象。

相对于塑性断裂,脆性断裂的特点是裂纹扩展速度非常快,材料的失效通常是在极短的时间内发生的。

脆性断裂的机制与材料内部的缺陷和线瑕疵有关。

在材料内部存在着各种类型的缺陷和线瑕疵,如夹杂、气孔、裂纹等。

在受到应力作用时,这些缺陷或线瑕疵容易加剧应力集中,从而导致裂纹扩展速度非常快,最终导致材料失效。

二、断裂应用随着工业技术的不断发展,材料的断裂机制研究在工程领域中得到广泛的应用。

以下是一些常见的应用领域:1. 工程结构设计工程结构设计中,需要对材料的断裂机制有一定的了解。

钢结构、混凝土结构等工程结构在受到外部荷载作用时,都会产生应力分布,因此需要在设计时充分考虑材料的断裂性能。

针对不同的工程应用需求,可以选择不同的材料类型和断裂机制。

2. 材料强度评估在材料强度评估中,需要对不同材料的断裂机制有一定的了解。

裂纹扩展物理模型

裂纹扩展物理模型

裂纹扩展物理模型引言:裂纹扩展是材料科学中一个重要的研究方向,其研究对象是材料中的裂纹在外加载荷下的扩展行为。

裂纹扩展物理模型的建立是理解和预测裂纹扩展行为的关键。

本文将介绍裂纹扩展物理模型的基本原理和应用,包括线弹性力学模型、能量释放率模型和断裂力学模型。

一、线弹性力学模型:线弹性力学模型是裂纹扩展物理模型的基础,在裂纹扩展的早期阶段起到了重要作用。

该模型假设材料是线弹性的,即满足胡克定律,裂纹周围的应力场可以用弹性势能表示。

在这个模型中,裂纹尖端的应力场集中在一个奇异点附近,通常表示为K字段。

K字段可以通过应力分析或数值模拟得到,它是一个衡量裂纹尖端应力强度的关键参数。

线弹性力学模型的优点是简洁易用,但它忽略了材料的非线性和塑性行为,只适用于小裂纹扩展和低应力条件下的情况。

二、能量释放率模型:能量释放率模型是裂纹扩展物理模型的另一个重要方向。

它基于能量守恒原理,通过计算裂纹扩展过程中释放出的能量来描述裂纹扩展行为。

能量释放率模型的基本原理是假设在裂纹尖端附近存在一个小区域,称为裂纹尖端区,该区域的能量密度是一个关键参数。

裂纹扩展的条件是能量释放率达到某个临界值,即裂纹扩展阈值。

能量释放率模型的优点是能够考虑材料的非弹性行为,适用于大裂纹扩展和高应力条件下的情况。

然而,能量释放率模型需要对裂纹尖端区进行精确的能量计算,这在实际应用中可能比较困难。

三、断裂力学模型:断裂力学模型是裂纹扩展物理模型的进一步发展。

它综合考虑了线弹性力学模型和能量释放率模型的优点,并引入了断裂韧性的概念。

断裂韧性是一个材料的固有性质,可以通过断裂试验来测量。

断裂力学模型的基本原理是,在裂纹尖端附近的应力场中引入一个韧性区域,该区域的尺寸与材料的断裂韧性有关。

裂纹扩展的条件是韧性区域内的应力达到材料的断裂强度。

断裂力学模型的优点是综合考虑了材料的弹性、塑性和断裂行为,适用于各种裂纹扩展情况。

然而,断裂力学模型的建立需要对材料的力学性能进行精确的测量和模拟,这对实验技术和数值计算的要求较高。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

又 = max-smin = (75 - 10) MPa = 65 MPa
Nf

2

A
3/ 2 (
)3Y 3

1 ao
1
ac
Nf

1.3x1010

2 3/ 2 (65)3
(1.27)3

1 0.0015
1 0.0561
106000 cycles
扩展速率一度较快;第二阶段是稳定裂纹扩展阶
A
段,是裂纹扩展的主要部分,只有这一部分是
logK)
Paris 公式适用的区域 ;第三阶段是快速扩展区,裂纹扩展到这个区域,将以非常
高的速率扩展,裂尖的应力强度因子 Kmax 迅速接近于 Kc而失稳断裂。环境和微观
组织对第一、第二两部份影响较大,第三阶段规律和影响已不重要。
疲劳裂纹扩展发生于裂纹尖端附近小范围区域内,故其扩展速率由局部的应 力应变场控制,该局部的应力场可以通过外加应力与裂纹扩展的长度决定,或者 说由相应的应力强度因子K1来确定(不是J ,why ?)。实际上影响裂纹扩展速率的因 素很多,但主要是应力幅△σ,裂纹长度a,即da/dN=f(△σ,a )=f(△K),△K称为 应力强度因子范围, 它是相应于应力幅的最大应力和最小应力的应力强度因子之 差:即:
对于韧性较低的 材料,应根据G1c 或 K1c确定临界裂纹长度,有时也通 过打压试验来确定 ,也就是P水 来确定 ;对于脆性材料,由于裂纹扩展占整个 疲劳寿命时间很短,裂纹扩展寿命不是主要的,计算裂纹扩展寿命没有意义。
对于一般延性材料Δ=max-min;若 min <0; 则取min = 0; 认为压应力使裂 纹不扩展。但某些脆性材料除外。
K k m a x k m i n Y (m a x m i n )a Y a
疲劳裂纹扩展的门槛值
所谓疲劳裂纹扩展的门槛值是指:含裂纹试样在低于某个应力强度因子范围,
裂纹扩展速率低于。此时的称为裂纹扩展的门槛值。
Paris Law
疲劳裂纹扩展曲线 裂纹扩展的da/dN试验曲线可以分为三阶段,
§ 4-3 断裂力学在疲劳设计中的应用
利用应力强度因子概念建立的裂纹扩展速率da/dN与△K的关系提供了用断裂力学 方法估算疲劳裂纹扩展寿命的方法,也使疲劳损伤容限设计成为可能。
众说周知,工程上所用的构件,由于冶炼、锻造、加工、制备、运输、装配等环 节,往往构件中已经存在某种缺陷或裂纹。这种情况下受疲劳载荷的构件的使用寿命 是由疲劳裂纹扩展寿命决定的,只要知道了载荷大小及缺陷或裂纹的性质和几何,就 可以通过试样来确定裂纹扩展的规律,从而利用 Paris公式或其它公式估算构件的寿 命,也可以从已知初始缺陷(裂纹)的大小和所要求的寿命,估算临界裂纹尺寸或临 界应力,还可以在所控制的疲劳寿命与临界裂纹尺寸下设计所允许的初始的缺陷(裂 纹)的大小。
af
1 a12da
2a0
NC (Y 12 ( R )K )2 clna a0 f C Y( 1 )12(af a0)
当m=3时,
NC Y (1 3( R ))K 3c32a a0 fa 32daC Y2( 1)2
af
a 1da
a0
N C Y 2 (3 1 ( R ))3 K c32(a 0 12af 12)C Y2( 1)2
交变应力的描述 应力范围 应力幅 应力比 平均应力
什么是疲劳? 材料或构件在交变应力的作用下,在最大应力远低于屈服应力的情况下,经 若干应力循环而发生破坏的现象称为疲劳(Fatigue)。
疲劳极限: 在干燥空气中一种材料的试样在一定的应力幅下经1 0 7 循环仍不
破坏的最大应力幅值称为这种材料的疲劳极限。 什么是疲劳裂纹扩展? 试样或构件在疲劳载荷的作用下,会因为局部滑移在高应力区、相界、晶界、
对于韧性材料:
; 若min <0 , 则取 min =0 对于某些脆性材料,裂纹在压应力下也能扩展,研究中。
2、安全寿命设计(safe-life design) 对于某些构件,承受大应力幅的应力循环,使用次数不多,且易检测和维修。可 以适当提高许用应力,把寿命设计在有限的安全寿命之内(最早由汽车设计师提出- 板簧、齿轮及轴承等的设计)。常用P-S-N 曲线。 3、损伤容限设计(Damage-tolerant design) 由于损伤往往不可避免,带伤部件的运行是经常的。我们希望在破坏之前是安全 的,可以周期检测和维修,能够知道其残余寿命。从而产生了破坏安全设计的要求 (最早由航空设计师提出-飞机机身、机翼等的设计)。损伤容限设计(Damage tolerance design)就是新发展的一种疲劳设计方法。它是用断裂力学的方法,根据材 料的裂纹扩展速率da/dN与△K的关系曲线,确定已经有损伤构件的使用寿命。即根据 已知的初始裂纹尺寸a0 和允许扩展到的裂纹(临界)尺寸ac,设计构件的使用寿命Nf。 这种方法设计思想的一个突破,但在技术上要求很高,要求准确地确定a0,材料的断 裂韧度K1c及da/dN曲线等。在上述已知的条件下, a0,ac,Nf 三个量中,已知两个, 可根据要求确定第三个量。
AYm( )m
a a (1m2) 0
(1m2) f
m 2
m21
当m=2时
N AY2( 1)2lnaa0f
·Forman公式: 积分上式,有:
da CKm dN (1R)Kc K
N a f (1 R )K c K d a af (1 R )K cd a a f 1 d a
a 0 C K m
a 0 C K m
a 0C K m 1
N C Y (m 1 ( R ))K m cm 2a a 0 fa m 2 d a C Y m 1 ( 1 )m 1m 1 2a a 0 fa 1 m 2 d a
当m≠2,3时,

应用举例
例题1
A fatigue crack 1.5 mm long has been discovered in a main wing spar of a CC-
130 Hercules made of 7075 alloy. Given the crack geometry factor Y、 Kc and
该公式也得到较多的应用。残余应力对裂纹扩展的影响常常可视为平均应力的作用。
§ 4-2 疲劳设计方法
1、无限寿命设计(Infinite life design)
● 基于S-N曲线或P-S-N曲线的设计
无限寿命设计是将构件的疲劳寿命设计为:许用应力幅在疲劳极限应力幅之下(最
早由铁路设计师提出-车轴的设计)。注意此时的构件的《许用应力幅》是其材料的疲
NCY(m 1(R))Kmc m2
2 2m[af
(1m2)
a0(1m2)]
1
CYm1( )m1
m1 2
2 3m[af
(3m2)
a0(3m2)]
当m=2时,
NC (Y 12 ( R)K )2 c
af
a1da
1
a0
C Y()
劳极限应力幅乘以若干修正系数,即许用
[1]



1
这里,
为尺寸系数( 1) ;
为应力集中系数 ( 1) , 为表面质量系数,一般也小于1;这些具体数值可以
查阅相关手册。这主要用于 HCF。
● 基于裂纹扩展门槛值ΔKth 的设计(发展中) 若考虑构件含有可能的裂纹,其疲劳载荷设计在疲劳裂纹扩展的门槛值之下
公式推导:
·Paris公式:dadNA(K)m , △K一般写为:KY a , 这里Y
是裂纹几何因子,一般取为常数。从而:
dadNA(Ya)m
积分上式,有:
af
N
a0
da
1
A()mAYm()m
af m
m a 2da 2a0
当m≠2时
N
1
Y = 1.27 (assume constant);Measured maximum stress is 75 MPa;
Measured minimum stress is 10 Mpa;
af
da
解:
Nf

ao A(Y
a)m
由 ao = 1.5 mm, 求 af
a c1 Y K m ca x 21 1 .2 7 4 0 (7 5 ) 2 0 .0 5 6 1 m (5 6 .1 m m )
Forman 公式
当外加△K不变(即应力幅度不变);改变循环应力比R值,(即改变平均应
力 值,da/dN将会随 值的增大(即R值增大)而增大。Paris 公式没有考虑
m
m
平均应力的影响,也没有考虑当Kmax 趋近于 Kc时(第三阶段),Forman 提出
了考虑上述问题的修正da公d式N:(1CR()KKc)mK
需要说明的是:严格说来,由于材料都有缺陷(先天或后天产生的)无缺陷的 材料几乎不存在。一般在交变应力下,材料在破坏前总会有裂纹扩展的阶段。
§ 4-1-2 疲劳裂纹扩展速率的描述
疲劳裂纹扩展速率da/dN的概念 在疲劳裂纹扩展中,若在同样的应力幅下,循环△N次,裂纹的扩展量为△a,则 一次应力循环的裂纹扩展量为△a/△N (m/cycle),称此为裂纹扩展率,在极限情况, 裂纹扩展率用的da/dN 表示。da/dN可以用于常幅疲劳,也可以用于非常幅的疲劳 情况。
缺陷等处萌生(initiation)小裂纹;有些试样或构件先天就存在缺陷(如焊接裂纹, 铸造孔洞、加工刀痕等),这些萌生的小裂纹或者先天存在的缺陷在交变应力的作 用下,并不能使材料立即断裂,但由于局部的高应力,会使这些小裂纹慢慢长大, 一直长到临界裂纹长度才失稳断裂,这一过程称为亚临界裂纹扩展-疲劳裂纹扩展 (fatigue crack propagation, fatigue crack growth )。
相关文档
最新文档
