疲劳裂纹扩展速率
疲劳裂纹扩展.
第五章疲劳裂纹扩展§5.1 概述前面介绍的内容为静载荷作用下的断裂准则。
构件在交变应力作用下产生的破坏为疲劳破坏，疲劳破坏的应力远比静载应力低。
一、疲劳破坏的过程1）裂纹成核阶段交变应力→滑移→金属的挤出和挤入→形成微裂纹的核（一般出现于零件表面）。
2）微观裂纹扩展阶段微裂纹沿滑移面扩展，这个面是与正应力轴成45°的剪应力作用面，是许沿滑移带的裂纹，此阶段裂纹的扩展速率是缓慢的，一般为10-5mm每循环,裂纹尺寸＜0.05mm。
3）宏观裂纹扩展阶段裂纹扩展方向与拉应力垂直，为单一裂纹扩展，裂纹尺寸从0.05mm扩展至临a，扩展速率为10-3mm每循环。
界尺寸c4）断裂阶段a时，产生失稳而很快断裂。
当裂纹扩展至临界尺寸c工程上一般规定：①0.1mm～0.2mm裂纹为宏观裂纹；②0.2mm～0.5mm，深0.15mm表面裂纹为宏观裂纹。
N）宏观裂纹扩展阶段对应的循环因数——裂纹扩展寿命。
（pN）以前阶段对应的循环因数——裂纹形成寿命。
（i二、高周疲劳和低周疲劳高周疲劳：当构件所受的应力较低，疲劳裂纹在弹性区内扩展，裂纹的疲劳寿命较长。
（应力疲劳）低周疲劳：当构件所受的局部应力已超过屈服极限，形成较大的塑性区，裂纹在塑性区中扩展，裂纹的疲劳寿命较小。
（应变疲劳）工程中一般规定N≤105为低周疲劳。
f三、构件的疲劳设计1、总寿命法测定S－N曲线（S为交变应力，N为应力循环周次）。
经典的疲劳设计方法是循环应力范围（S－N）曲线法或塑性总应变法来描述导致疲劳破坏的总寿命。
在这些方法中通过控制应力幅或应变幅来获得初始无裂纹的实验室试样产生疲劳破坏所需的应力循环数和应变循环数。
N=Ni +Np(Ni萌生寿命，Np扩展寿命)2、损伤容限法（疲劳设计的断裂力学方法）容许构件在使用期内出现裂纹，但必须具有足够的裂纹亚临界扩展寿命，以保证在使用期内裂纹不会失稳扩展而导致构件破坏。
疲劳寿命定义为从某一裂纹尺寸扩展至临界尺寸的裂纹循环数。
E647 裂纹扩展速率作业指导书
ASTM E647-08 疲劳裂纹扩展速率试验作业指导书1.概述本测试方法为测定从接近门槛值到最大Kmax期间内非稳定控的疲劳裂纹扩展速率。
结果用裂纹顶端应力强度因子范围（ΔK）来表示。
能够按本方法进行试验的材料不受厚度或强度的限制，只要试验过程中试样厚度足够厚，以防止翘曲及其平面尺寸足以保持弹性变性占优势即可。
本测试方法需对带有预裂纹缺口试样施以循环加荷。
经视觉测量，或是其他等效的方法测量试样的裂纹尺寸，对疲劳循环函数进行数值分析，以建立裂纹扩展速率。
2.仪器2.1夹具和装卡装置--试样对夹具和装卡装置的要求在标准中已概述。
2.2 夹具的同心度-力的传递过程中，保持所有夹具有较高的同心度非常重要。
不对中能导致非对称开裂，特别是靠近门槛值测试，这可能导致无效的数据。
7. 试样形状、尺寸、制备7.1 试样标准---本方法使用的试样形状细节于本方法附录中给出。
从实际材料中取样，应力释放完全是不切实际的。
小心选择试样形状和尺寸，残余应力对于裂纹扩展特性的影响可以最小化。
选择样小比例品尺寸B/W, 可以减少分布于整个试样厚度上，垂直于裂纹扩展方向残余应力的作用。
这种形状的选择，可最大限度的减小由于裂纹弯曲度和裂纹前缘不规则引起的计算da/dN 和∆K的误差。
此外，作用于平行裂纹扩展方向的残余应力可能产生使裂纹尖端闭合或张开的力矩，这也可以混淆的测试结果。
在大多数情况下，残余应力引发了对裂纹扩展特性测量结果影响，可以通过选择一种对称样品形状使其最小化，即M（T）试样。
7.3 切口的制备—对标准试样加工缺口可用电火花、铣削、锯加工。
以下建议的缺口制备过程有利于不同材料疲劳裂纹的扩展。
7.3.1电火花加工---ρ< 0.25 mm(0.0010in) (ρ=缺口根部半径)，高强钢（σys≥1175MPa/170ksi）、钛和铝合金。
7.3.2磨和铣----ρ≤0.075mm(0.003in) ,低中强度钢σys≤1175MPa/170ksi ，铝合金。
疲劳裂纹扩展速率的实验数据处理
A (1-R)Kc
da/dN B
(1-R)Kc
da/dN C
(1-R)Kc
KthCF D K
(1-R)K1scc D K
(1-R)K1scc D K
A类 ； B类：Kmax<K1scc， (DK)thCF<<DKth 主要是疲劳过程； 腐蚀使(da/dN)CF Kmax>K1scc, 腐蚀 使da/dN)CF。 普遍加快，如铝 合金在淡水中。 马氏体镍在干氢中.
DKth Mpa.m1/2
8 7 6 5 4 3 2 1
低碳钢 低合金钢 不锈钢 A517-F
9301 A508C A533B
R 不同钢材的R-DKth 关系 lgda/dN
R=0.8 0 -1
0 .2
.4
.6
.8 1.0
R＜0的情况：负应力存在， 对da/dN三区域的影响不同。 情况比R>0时复杂得多。
lgda/dN
8.4 疲劳裂纹扩展速率试验
0
a (mm)
D =const. R=0
Dai DK 曲线 目的：测定材料的 da/dNa DNi
一、试验原理：
Paris公式： 实验 a =a 0 R=0 D
N
lg(DK)
da/dN=C(DK)m (DK)i=f (D,ai,)
记录ai、Ni
ai=(ai+1+ai)/2
12
In general, at low frequencies, crack growth rate 在空气中，一般观察不到波形对疲劳裂纹扩展速 increase as more time is allowed for environmental 率的影响。但在腐蚀环境中，若载荷循环的拉伸 attack during the fatigue process. 部分作用慢， da/dN 一般较高。
疲劳裂纹扩展速率 模型

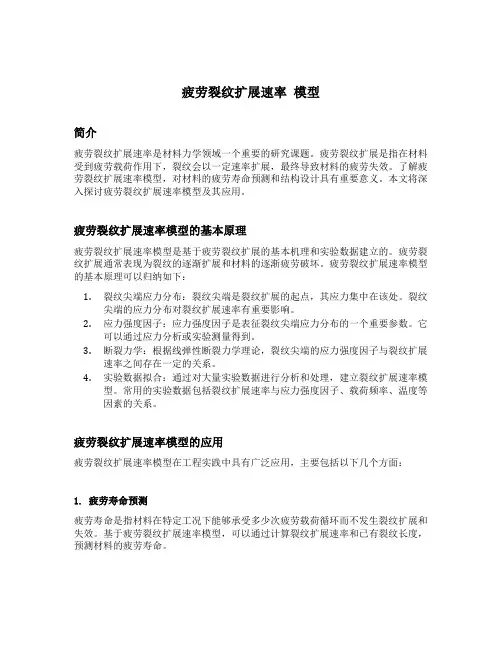

疲劳裂纹扩展速率模型简介疲劳裂纹扩展速率是材料力学领域一个重要的研究课题。
疲劳裂纹扩展是指在材料受到疲劳载荷作用下，裂纹会以一定速率扩展，最终导致材料的疲劳失效。
了解疲劳裂纹扩展速率模型，对材料的疲劳寿命预测和结构设计具有重要意义。
本文将深入探讨疲劳裂纹扩展速率模型及其应用。
疲劳裂纹扩展速率模型的基本原理疲劳裂纹扩展速率模型是基于疲劳裂纹扩展的基本机理和实验数据建立的。
疲劳裂纹扩展通常表现为裂纹的逐渐扩展和材料的逐渐疲劳破坏。
疲劳裂纹扩展速率模型的基本原理可以归纳如下：1.裂纹尖端应力分布：裂纹尖端是裂纹扩展的起点，其应力集中在该处。
裂纹尖端的应力分布对裂纹扩展速率有重要影响。
2.应力强度因子：应力强度因子是表征裂纹尖端应力分布的一个重要参数。
它可以通过应力分析或实验测量得到。
3.断裂力学：根据线弹性断裂力学理论，裂纹尖端的应力强度因子与裂纹扩展速率之间存在一定的关系。
4.实验数据拟合：通过对大量实验数据进行分析和处理，建立裂纹扩展速率模型。
常用的实验数据包括裂纹扩展速率与应力强度因子、载荷频率、温度等因素的关系。
疲劳裂纹扩展速率模型的应用疲劳裂纹扩展速率模型在工程实践中具有广泛应用，主要包括以下几个方面：1. 疲劳寿命预测疲劳寿命是指材料在特定工况下能够承受多少次疲劳载荷循环而不发生裂纹扩展和失效。
基于疲劳裂纹扩展速率模型，可以通过计算裂纹扩展速率和已有裂纹长度，预测材料的疲劳寿命。
2. 结构设计在工程结构设计中，了解材料的疲劳裂纹扩展速率模型对于提高结构的耐久性和安全性非常重要。
根据疲劳裂纹扩展速率模型，可以针对不同材料和结构形式，选择合适的材料和结构设计方案，以延长结构的使用寿命。
3. 材料评估和筛选通过疲劳裂纹扩展速率模型，可以评估和筛选材料的疲劳性能。
根据不同材料的裂纹扩展速率特性，可以选择适用于不同工况和要求的材料。
4. 裂纹控制和修复了解疲劳裂纹扩展速率模型，可以对已发生裂纹的结构进行控制和修复。
断裂力学 疲劳裂纹的扩展
5.2 疲劳裂纹的扩展速率
a
疲劳裂纹扩展的定量表示用 N
或 da
dN
， N 是交变应力循环
次数增量， a 是相应的裂纹长度的增量。
疲劳裂纹扩展速率:
a N
（或
da dN
），表示交变应力每循环
一次裂纹长度的平均增量（mm/次），它是裂纹长度a、应
KK1m axK1m in
其中 K1max、K1min 分别是交变应力最大值和最小值所计算的应 力强度因子。
Paris公式为最基本的公式，许多学者提出了对其的修正方案。主 要有Donahue、Priddle、Walker等。
Paris应力强度因子理论与实验结果符合较好的一种 理论.
第 I 阶段 KI Kth 门槛值
（疲劳裂纹扩展寿命）
其中 Kf(a)为应力强度因子幅度，f ( a ) 是裂纹长
度的函数，c、m为常数。
三. 影响疲劳裂纹扩展速率的因素
虽然Paris公式中只有几个参数，但实际还有其它的影响因素：
1）平均应力 m 的影响：平均应力升高，da/dN升高， 故常在表面做喷丸处理，产生压应力，减小 m 。 2）超载的影响：大载荷时能产生塑性区，然后相当 于卸载，但塑性变形不能恢复，而弹性必须要恢复， 产生压应力，相当于减小 m ，故降低 da/ dN。 3）加载频率的影响。 4）其他因素的影响
dN
式中： 为裂纹尖端张开位移幅度。
2.J积分表达式
da C(J )r dN
C与r是材料常数，J积分写成： J2Y2 de
其中Y为裂纹的几何形状因子。
扩展速率为 1 0 3 mm/每循环.
4）断裂阶段 扩展到 a c 时，失稳导致快速断裂。
西安交通大学材料力学性能实验报告-疲劳裂纹扩展速率
实验报告七姓名班级学号成绩实验名称疲劳裂纹扩展速率实验实验目的了解疲劳裂纹扩展速率测定的一般方法和数据处理过程，增加对断裂力学用于研究疲劳裂纹扩展过程的主要作用和认识。
实验设备高频疲劳试验机一台、工具读数显微镜一台、千分尺一把、三点弯曲试样一件试样示意图三点弯曲试样示意图实验原始数据记录1.实验原始记录表一疲劳裂纹扩展速率数据记录应力比R=0.1，P max=5000Na(mm) N/*105a(mm) N/*105a(mm) N/*1053.16 0 7.49 8.461 11.67 11.433.61 1.477 7.89 8.875 12.09 11.604.02 2.328 8.29 9.240 12.52 11.764.47 3.598 8.71 9.580 13.00 11.944.86 4.393 9.15 9.896 13.46 12.075.30 5.356 9.56 10.25 13.96 12.205.726.168 9.96 10.50 14.41 12.306.17 6.813 10.41 10.79 14.95 12.396.617.584 10.81 10.98 15.37 12.477.08 8.072 11.21 11.19根据表一数据，通过软件可画出a(mm)—N/*105曲线，曲线如下：a(mm)—N/周次关系曲线从上图数据可利用割线法得到曲线的斜率da/dN，通常是链接相邻两个数据点的直线斜率：(da/dN)i =(ai+1-ai)/(Ni+1-Ni)由于计算的da/dN是增量(ai+1-ai)的平均速率，故平均裂纹长度(ai+1-ai)/2可用来计算ΔK值。
对三点弯曲试样（跨距S取4W）：△K=[][1.99-式中α=a/W。
表二疲劳裂纹扩展数据计算值序号da/dN（m/周次）log(da/dN) △K Log（△K）1 3.05E-09 -8.5162 8.8310 0.94602 4.82E-09 -8.3171 9.3371 0.97023 3.54E-09 -8.4506 9.8329 0.99274 4.91E-09 -8.3093 10.3142 1.01345 4.57E-09 -8.3402 10.7927 1.03316 5.17E-09 -8.2863 11.2964 1.05297 6.98E-09 -8.1563 11.8188 1.07268 5.71E-09 -8.2436 12.3710 1.09249 9.63E-09 -8.0163 12.9587 1.112610 1.05E-08 -7.9772 13.5533 1.132011 9.66E-09 -8.0149 14.1270 1.150112 1.10E-08 -7.9602 14.7216 1.168013 1.24E-08 -7.9082 15.3633 1.186514 1.39E-08 -7.8562 16.0751 1.206215 1.16E-08 -7.9362 16.8222 1.225916 1.60E-08 -7.7959 17.5786 1.245017 1.55E-08 -7.8092 18.4240 1.265418 2.11E-08 -7.6767 19.3281 1.286219 1.90E-08 -7.7202 20.2383 1.306220 1.92E-08 -7.7175 21.2881 1.328121 2.47E-08 -7.6072 22.4475 1.351222 2.69E-08 -7.5707 23.6592 1.374023 2.67E-08 -7.5740 25.0691 1.399124 3.54E-08 -7.4512 26.6643 1.425925 3.85E-08 -7.4150 28.4606 1.454226 4.50E-08 -7.3468 30.4304 1.483327 6.00E-08 -7.2218 32.7203 1.514828 5.25E-08 -7.2798 35.2127 1.5467 根据上表中的log（da/dN）-log(△K)关系再作出曲线，如下：Log(△K)- log（da/dN）关系曲线根据Paris公式。
金属材料疲劳裂纹扩展研究综述
内容摘要
海洋钢结构在海洋环境中承受着复杂的力学环境和疲劳载荷。疲劳裂纹扩展 是导致其结构破坏的主要原因之一，因此，对海洋钢结构的疲劳裂纹扩展进行准 确预报具有重要意义。本次演示主要探讨一种单一扩展率曲线模型在海洋钢结构 疲劳裂纹扩展预报中的应用。
一、单一扩展率曲线模型
一、单一扩展率曲线模型
单一扩展率曲线模型是一种基于应力强度因子和应力循环次数的关系来预测 裂纹扩展的方法。它假定裂纹扩展速率仅与应力强度因子幅值和应力循环次数有 关，而与应力的其它参数如平均应力、应力比等无关。这种模型的优点是能够用 一条曲线来描述裂纹扩展的全过程，简洁直观。
4、金属材料疲劳裂纹扩展的应用领域和未来研究方向
未来研究方向主要包括以下几个方面：首先是深入研究金属材料疲劳裂纹扩 展的机理和影响因素，以进一步揭示其本质和规律；其次是发展更加准确、高效 的研究方法和技术手段，以更好地模拟和分析材料的疲劳裂纹扩展行为；第三是 加强针对不同约束条件下的裂纹扩展模型和实验方法的研究，以更好地应用于实 际工程中；最后是拓展金属材料疲劳裂纹扩展的应用领域，如智能材料、生物医 用材料等领域，以发挥其更加广泛的作用。
在几何约束条件下，裂纹扩展模型主要考虑材料的几何特征、裂纹形状和扩 展方向等因素。在物理约束条件下，需要考虑材料的物理性质、力学性能和化学 成分等因素对裂纹扩展的影响。在工程约束条件下，需要考虑实际工程中材料的 服役条件、载荷形式和工作环境等因素对裂纹扩展的影响。
3、基于不同约束条件下的裂纹扩展模型和实验方法
主体部分
1、金属材料疲劳裂纹扩展的机 理和影响因素
1、金属材料疲劳裂纹扩展的机理和影响因素
金属材料疲劳裂纹扩展的机理主要包括应力腐蚀、疲劳裂纹扩展和断裂力学 等。应力腐蚀主要指在应力和腐蚀介质共同作用下，材料内部产生微裂纹并逐渐 扩展的现象。疲劳裂纹扩展则是在循环载荷作用下，材料内部初始裂纹发生疲劳 扩展的过程。断裂力学则是从材料的力学性能出发，研究裂纹扩展的规律和预测 材料的断裂行为。
疲劳裂纹扩展速率两种数据处理方法的比较
对 a —N 曲线上任意数据点 i (最前三点和最后
三点除外) ,取其前后相邻的三点 ,加上 i 点本身共七
点 ,采用最小二乘法进行局部拟合 。局部拟合公式为
ai = b0 + b1 Hi + b2 H2i
(1)
式中 b0 、b1 、b2 为按最小二乘法得到的回归系数 , ai
为对应循环次数 Ni 的名义裂纹长度 。
归得出 。
对式 (3) 求导可得疲劳裂纹扩展速率
d aiΠd Ni = a2iΠ( b1 ai - b2 a1 )
(4)
同时 ,用相应 Ni 的拟合裂纹长度 ai 计算与疲劳
裂纹扩展速率 d aΠd N 对应的裂纹尖端应力强度因子 范围Δ K ,Δ K 由标准紧凑拉伸试样应力强度因子公式
确定 。
面应力区间的斜率转折点 C。用七点递增多项式法处 理 ,焊缝试样 C 点的值为 30. 03 MPa·m1Π2 ,热影响区试 样 C 点的值为 31. 58 MPa·m1Π2 ;用 Smith 法处理 ,焊缝试 样 C 点的值为 25. 51 MPa·m1Π2 ,热影响区试样 C 点的值 为 25. 72 MPa·m1Π2 。 4. 2 测得斜率转折点的原因及意义
Hi = ( Ni - C1 ) ΠC2
C1 = ( Ni + 3 + Ni - 3 ) Π2
C2 = ( Ni + 3 - Ni - 3 ) Π2
对式 (1) 求导 ,得到对应 Ni 的疲劳裂纹扩展速率
(d aΠd N) i = b1ΠC2 + 2 b2 ( Ni - C1 ) ΠC22
(2)
3. 2 Smith 法
4 试验数据及分析
4. 1 裂纹扩展速率试验结果 将这两种处理方法所得焊缝和热影响区各 14 个
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
疲劳破坏过程
裂纹成核阶段 微观裂纹扩展阶段 宏观裂纹扩展阶段 断裂阶段
疲劳裂纹扩展寿命预测
利用paris公式，可以在已知原始裂纹长度ai 情况下，计 算裂纹扩展到临界裂纹长度 ac 的循环数，即寿命。
N p
ac ( dN )da 1
ai da
C
ac da ai (K )m
1
C( )m
ac f (a)m da
ai
这里应力强度因子幅度一般可写成 K f (a)
平均应力与R关系
在相同的△K时，与平均应力为拉应力或为零相比， 平均应力为压应力—> 疲劳裂纹扩展速率da/dN 降低
所以，工程中可以采用渗碳、渗氮、渗铝、表面淬火、 表面滚压、喷丸等工艺在机械零部件表层引入残余压 应力来提高零部件的疲劳寿命。
2、超载的影响
1）当零部件承受变幅疲劳载荷作用时， 过载峰对随后的低载恒幅下的裂纹扩展速 度有明显的延缓作用。 2）延缓作用仅限于一段循环周期，在此 周期后，da/dN又逐渐恢复正常。
对裂纹扩展寿命的贡献。
疲劳裂纹扩展的机理与da/dN的理论公式
塑性钝化模型：在受拉过程中裂尖塑性变形发生钝化， 增加了新表面；在受压过程中新表面合拢形成新裂纹， 这一过程不断重复，裂纹尖端不断向前扩展。
极限值模型：这是塑性钝化模型的推广，假定裂纹尖端 某些参数达到某一极限值后，裂纹才开始前进。
再生核模型：认为疲劳裂纹的扩展是非连续的，在交变 应力作用下，主裂纹的前方首先出现微裂纹，在进一 步加载过程中，这些微裂纹扩展，最后与主裂纹相连 接而使裂纹前进。
解：
边裂纹板K=1.12( a)1/2
R
Kmin Kmax
0,则Kmin
0,
K Kmax Kmin Kmax 1.12 max ( a)1/2
长度为a
的初始裂纹是否扩展？
0
K 1.12 max ( a0 )1/2 8.88Mpa Kth
Kc 1.12 max ( ac )1/2;得ac =68mm
疲劳裂纹扩展速率
➢
疲劳裂纹扩展的定量表示用
a N
或
da dN
N 是交变应力的循环次数增量
a 是相应的裂纹长度的增量
➢ 疲裂劳纹裂长纹度扩的展平速 均率增：量，Na 或它ddNa是表裂示纹交长变度应a，力应每力循幅环度一或次 应变幅度的函数。
➢ 如临果界已裂知纹瞬长时度裂ac纹，扩则展我速们率可ddN以a 求，得初裂始纹裂扩纹展长至度断a0裂与 的循环次数为：
疲劳裂纹扩展速率
问题
• 什么是疲劳？为什么材料在交变载荷作用下容易破坏？ • 高周疲劳和低周疲劳？ • S-N曲线和疲劳裂纹增长速度（da/dN）之间联系？ • 疲劳裂纹增长的三个阶段、Paris公式。
概述
疲劳破坏：构件在交替应力作用下产生的破坏 疲劳裂纹破坏的特点 ➢ 对静载荷情况长为a的裂纹，只当 达到临界应力 c
于107 mm / 次 第范二围阶内段。是大裂量纹 的稳实定验扩研展究阶表段明，：其该阶ddNa 段一d般a 在K10有6 良~ 1好03mm / 次
的对数线性关系，利用这一关系可进行疲dN劳裂纹扩展
寿命预测。
第三阶段是裂纹的快速扩展区，该阶段内，
其 da dN
103 mm
/次
，裂纹扩展快，寿命短，通常不考虑其
高周疲劳：构件受的应力较低，疲劳裂纹在弹 性区中扩展，裂纹扩展至断裂所经历的应力循 环周数 N f 较高，或裂纹形成寿命较长，称为高 周疲劳。
低周疲劳：当构件应力较高或因应力集中，局 部应力已超过材料的屈服极限，形成较大的塑 性区，在交变应力作用下，塑性区中易形成宏 观裂纹，裂纹主要在塑性区中扩展，裂纹形成 寿命较短。故陈低周疲劳。
2.结合微观实验研究，提出裂纹扩展机理的假设模型， 推导出裂纹扩展的理论公式。
Paris公式
大量的实验证明，应力强度因子K也是控制裂纹扩展速度
da dN
的主要参Βιβλιοθήκη ，即 da 与应力强度因子幅度K存在一定的函数关系。
dN
da C(K)m dN
式中，C ,m 是材料常数，对于同一材料，m不随构件形状和载 荷性质而改变，对于各种金属材料，m大约为2~7。常数C与材 料的力学性质，试验条件有关。K是由交变应力最大值 max和最小
wheeler模型
模型认为： 过载峰使裂纹尖端形成大塑性区R*,而塑性区R* 是随后在恒定△K作用下裂纹扩展的主要障碍，使裂纹扩展产生停滞效应
N p
ac da a0 da
dN
研究疲劳裂纹扩展速度的目的：是为了获得裂纹的扩展 理论，建立da与a， 以及材料性质之间的关系，并写 成普遍公式d。N 根据这个理论，不仅能够预测带裂纹结 构的剩余寿命，而且能够供给设计者选择材料的参考。
研究疲劳裂纹扩展规律的两种途径：
1.通过实验观察，根据实验结果，直接总结出表达裂纹 扩展规律的经验公式。
值 min 所计算的应力强度因子值之差。即
K Kmax Kmin
ln da ln C m ln K dN
在双对数坐标中，上式呈一直线， 如左图所示，曲线可明显的分为三 个阶段。
第一阶段是裂纹低速扩展阶段，该区内，当作用的K 时，即使存在裂纹，交变应力也不能使其扩展，所以
Kth
在第一阶段，或者裂纹不扩展，或者裂纹扩展速率小
再由裂纹扩展速率方程得：Nc 189500次循环
二、影响疲劳裂纹扩展速率的 因素
王敏 2011-4-15
△K是控制裂纹亚临界扩展的重要物理量外 平均力 应力条件 加载频率 温度和环境 对da/dN 均有影响
1、平均力的影响
许多试验结果表明， 当△K一定时， da/dN 随应力比R的增加
而增加
式中， 是名义应力幅度，f (a) 为裂纹长度函数。
例题分析
边裂纹板a 0
0.5mm, 载荷为 max
200Mpa。R=0，
材料参数 ys 630Mpa， u =670Mpa, Kth 5.5Mpa
Kc 104Mpa, 裂纹扩展速率为da / dN 6.9 X1012 (K )3
试估算其寿命（提示：边裂纹板K=1.12( a)1/2）
