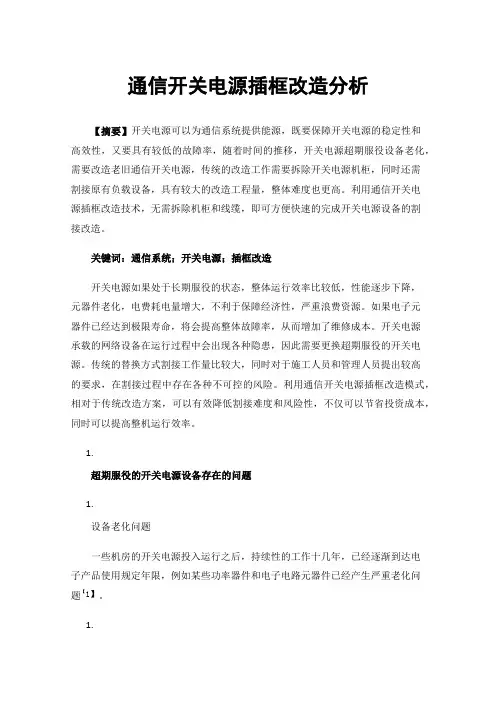

通信开关电源插框改造分析
通信开关电源插框改造分析【摘要】开关电源可以为通信系统提供能源，既要保障开关电源的稳定性和高效性，又要具有较低的故障率，随着时间的推移，开关电源超期服役设备老化，需要改造老旧通信开关电源，传统的改造工作需要拆除开关电源机柜，同时还需割接原有负载设备，具有较大的改造工程量，整体难度也更高。
利用通信开关电源插框改造技术，无需拆除机柜和线缆，即可方便快速的完成开关电源设备的割接改造。
关键词：通信系统；开关电源；插框改造开关电源如果处于长期服役的状态，整体运行效率比较低，性能逐步下降，元器件老化，电费耗电量增大，不利于保障经济性，严重浪费资源。
如果电子元器件已经达到极限寿命，将会提高整体故障率，从而增加了维修成本。
开关电源承载的网络设备在运行过程中会出现各种隐患，因此需要更换超期服役的开关电源。
传统的替换方式割接工作量比较大，同时对于施工人员和管理人员提出较高的要求，在割接过程中存在各种不可控的风险。
利用通信开关电源插框改造模式，相对于传统改造方案，可以有效降低割接难度和风险性，不仅可以节省投资成本，同时可以提高整机运行效率。
1.超期服役的开关电源设备存在的问题1.设备老化问题一些机房的开关电源投入运行之后，持续性的工作十几年，已经逐渐到达电子产品使用规定年限，例如某些功率器件和电子电路元器件已经产生严重老化问题【1】。
1.电子器件更新换代维修难度较大在电子产品更新换代的过程中，已经无法继续采购一些原有的功率原件和元器件，因此增加了维修难度，只能开展小面积故障维修工作，如果发生整流模块故障，例如器件和电路板发生大面积烧坏问题，无法开展维修工作。
1.效率低能耗损失大因为很多开关电源系统使用时间比较长，系统能源效率只能达到89%左右，功率器件发生老化问题之后，将会进一步降低系统效率。
通过监测老电源系统的效率大概只能达到86%~87%左右。
1.通信开关电源插框改造的必要性1.解决系统由于超期服役避免设备全面瘫痪因为严重老化的电子产品已经达到使用年限，很容易发生损坏问题，增加了整个系统的风险。
开关电源插框改造原理 -回复
开关电源插框改造原理-回复开关电源插座改造原理随着电子设备的普及和多样化，我们家中往往需要同时插上多台设备使用。
然而传统的电源插座往往不能满足这一需求，为了解决这个问题，将普通电源插座改造成开关电源插座就显得尤为重要。
本文将介绍开关电源插座改造的原理和具体步骤。
一、原理开关电源插座改造原理主要是将普通插座与现有的电路连接，然后通过加装开关，对插座上的电源进行控制。
具体实现的原理如下：1. 接线原则将开关与电源插座进行连接，一般可采用两种接线方式：a. 直接接线：即将开关的两个连接端与插座的两级电源进行连接。
这种连接方式简单直接，但开关不能独立控制不同的插座。
b. 并联接线：即将开关的连接端与插座分别进行连接。
这种连接方式灵活多变，可以实现独立控制不同的插座，但需要较多的开关和电源插座。
2. 工作原理通过电源插座与开关的连接，当开关处于关闭状态时，电流无法通过开关，插座上的设备无法正常工作；当开关处于打开状态时，电流可以通过开关，插座上的设备可以正常工作。
二、改造步骤下面我们将一步一步介绍开关电源插座的改造步骤。
1. 准备工作首先，准备好所需的工具和材料，包括开关、电源插座、电线、螺丝刀、螺丝和绝缘胶带等。
2. 关闭电源在进行电源插座改造之前，首先需要关闭主电源，确保安全。
3. 拆卸插座使用螺丝刀将插座螺丝拧松，并将插座外壳取下。
4. 连接电源线将电源线的两根导线连接到插座上的两个螺丝端子上，确保插座和电源线良好连接。
5. 接线开关根据选择的接线方式，将开关连接到插座上的导线上。
如果选择直接接线方式，可以将开关的两个连接端与导线进行连接；如果选择并联接线方式，需要对每个插座都加装一个开关，确保独立控制。
6. 安装开关将开关按钮装入开关外壳，然后将开关外壳固定在插座上。
7. 要注意的事项改造完成后，要注意以下几点：a. 质量问题：选择好质量可靠的开关和插座，确保安全可靠的使用。
b. 电流容量：根据实际需要选择合适的插座和开关，确保能满足设备的电流要求。
开关电源插框改造方案
快速插框式利旧改造老旧电源方案一、配合铁塔集团政策据2015年底铁塔集团发布的《关于开展存量站址开关电源严重隐患第一期整治排查工作的通知》，各省公司都在积极开展老旧电源的利旧改造工作。
根据文件中“本着合理投资、有效利用的原则”的要求，针对老旧电源改造，需合理利旧老电源配电及整体机架，同时利旧线缆布放，简化施工，节约站点总体投资。
我司针对插框式利旧改造方式，经过多次堪站、反复试验，提出了符合老旧站点场景的快速插框式利旧改造老电源方案，将改造速度提高到了2小时。
二、快速插框式改造设备简介我司快速改造用的插框电源标准高度为6U，终局容量为300A，可扩容到600A，可兼容配置DZY-48/50H和DZY-48/50HI模块。
标配机框中含有蓄电池分路分流器及负载分路接触器。
改造时无需确认接触器类型、容量等，简化接线；同时控制系统一致性强，设备安全可靠性高。
表3.1 插框参数三、改造前准备由于改造站点大部分处于运行中，需带电割接，需提前准备割接备用电源。
1、首先，需记录老设备负载总功率、电池容量、原配置整流器数量、原配置整流器单台容量、旧电源终局容量，以确定备用电源在割接时配置容量。
2、其次，准备必要的割接施工工具（如万用表、改锥、扳手、卷尺、记号笔、冲击钻（-10钻头）、绝缘胶带、壁纸刀等）、并柜线及铁塔存量改造需填写资料表格等。
3、第三，做好数据记录，原开关电源控制器内的相关参数，如：浮充电压、均充电压、一次下电电压、二次下电电压等参数。
4、最后，查看老设备下电接触器类型，如果为常开型需要准备短接线进行短接。
四、具体改造步骤：1、给插箱电源和备用电源单独加电进行测试，保证被割接插箱运行正常，预防在运输过程中内部器件出现损坏情况导致割接后无法开机或运行异常。
（15）2、确认好插箱安装位置。
3、调起备用电源并将输出电压与原设备调至等电位。
（5）4、把备用电源的输出母线接至原机柜的母排上（查看原机柜接触器是否为常开型，如果常开型接触器请在此步进行短接）。
(整理)浅谈旧机房改造中电源设备的割接
浅谈旧机房改造中电源设备的割接绍兴市电信分公司动力维护中心王铭祥自从旧机房改造工程开展以来，兄弟局已经出现多次由于电源割接不慎而引起的通信中断事故，从事后的调查和分析来看：割接前的疏忽、重视不够（如没有制定详细的割接方案和应急预案）、准备工作的不充分、不细致（如施工前施工工具、电缆头子的绝缘保护没有做好）等是造成这些事故的根本原因。
绍兴市电信分公司旧机房改造工程采取母局及大的枢纽楼由专业工程公司承建，模块局及接入网点由分公司各专业维护中心组队自己进行改造相结合的模式进行，目前进展顺利。
为了更好地进行旧机房改造工作，以下就绍兴市分公司旧机房改造过程中，典型母局（东街电信枢纽楼）电源设备的割接过程做一总结，对改造过程中需要注意的问题进行分析。
一、先做好充分的前期准备工作：1、搞好人员配置：明确工程负责人、安全负责人、施工负责人、技术负责人；及熟练的设备安装工程负责人4~5人2、工器具的配置：准备好割接工具一套：经绝缘处理的各种规格扳子、起子、套筒等；万用表、钳形表；电源压接工具；木质人字梯3把（1.5m）。
3、施工人员自检、互检：脚穿绝缘胶鞋，掏空口袋，防止施工时异物掉落。
4、预先完成整个台达开关电源系统的调测，确保并接时新旧两套电源系统供电电压一致（小于0.2V）。
5、预先布放好16条240mm2电源线（8条G线、8条-48V电源线），在直流配电屏侧已成端，熔丝已取下。
其中1、2、5、6号4条-48V线、3、4、7、8号4条G线兼做临时线，1、2、5、6熔丝侧告警线已取下，并在二楼已分别与临时加长1、2、5、6号的-48V线、3、4、7、8号G 线完成对接。
6、仔细校对所有布放电缆，理清序号；清洁处理所需铜排孔的周围; 准备应急用线缆铜接头等。
二、整体方案：为保证直流负载供电不间断，先布放4组8条临时电源线，完成整个台达开关电源系统的调测，确保并接时新旧两套电源系统供电电压一致（小于0.2V），新的台达电源设备通过8条临时电源线给F-150设备供电，之后，关掉原FC电源系统，由新台达开关电源系统供电；拆除部分汇流铜排。
插框电源改造割接指南
.. 一．沟通交底1、方案交流1).由于每个站点的实际情况不同，因此每个站点的实施方案各不相同，现场勘查后确定具体的实施方案，需由铁塔相关电源负责人和电源维护人员对方案进行审核，施工队现场将实施方案进行核对，确保改造割接操作时间充足、操作安全可靠。
2).方案原理图：方案说明：在网的老旧电源的交直流配电单元本身寿命损耗不大，可以直接利旧其原有的配电单元部件，使用高集成度的电源插框只对原有电源整流部分进行替换。
2、现场问题确认1）、动环监控问题确认现场有老的动环监控已与老开关电源对接，经确认该动环监控没有连接到铁塔集团网管，改造时可以断开，后续由动环厂家直接与新电源进行对接。
2）、改造过程中告警问题澄清.因老电源已接入动环监控，在进行改造过程中可能出现类似于交流掉电、防雷故障、熔丝断等告警，不会影响站点正常运行。
3、提交割接申请待改造割接方案确定，实施步骤清晰明确后，需向铁塔公司、运营商提交改造割接申请，割接申请时间务必充足。
需与铁塔、运营商进行风险报备。
4、安全保障1）、由于可能进行带电割接，人身安全是首要，施工前施工人员必须提前阅读《低压带电作业规范要求》，同时要保障设备的正常运行。
2）、割接工具的绝缘要有专人负责检查，确保工具安全可靠。
.二．割接前准备1、工具准备注：所有可导电类工具需用绝缘胶带做绝缘处理。
.2、材料准备3、站点查看1）.信息确认.a.根据站点查看所得的信息、制定合理的、可执行性的割接改造方案。
b.改造割接步骤,参与改造人员需提前了解确认。
带电改造流程概述如下：不带电改造流程概述如下：..电（不带电）针对带电割接与不带电割接，存在两种处理方案，不带电方案较为简单，征得铁塔方以及运营商方面同意并确认断电改造时间后，切断站点电源，包括市电、所有负载、电池等设备电源，随后按流程改造即可。
下面针对带电割接方案备份电源并机流程作详细介绍。
1、方案原理为了保证基站负载不断电，我们在改造实施前需要对站点做一个直流电备份，给负载供电，保证站点正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. . . .
一．沟通交底
1、方案交流
1).由于每个站点的实际情况不同，因此每个站点的实施方案各不相同，现场勘查后确定具体的实施方案，需由铁塔相关电源负责人和电源维护人员对方案进行审核，施工队现场将实施方案进行核对，确保改造割接操作时间充足、操作安全可靠。
2).方案原理图：
方案说明：在网的老旧电源的交直流配电单元本身寿命损耗不
大，可以直接利旧其原有的配电单元部件，使用高集成度的电源插
框只对原有电源整流部分进行替换。
. .word.资料. ..
2、现场问题确认
1）、动环监控问题确认
现场有老的动环监控已与老开关电源对接，经确认该动环监控没有连接到铁塔集团网管，改造时可以断开，后续由动环厂家直接与新电源进行对接。
. .word.资料. ..
2）、改造过程中告警问题澄清
因老电源已接入动环监控，在进行改造过程中可能出现类似于交流掉电、防雷故障、熔丝断等告警，不会影响站点正常运行。
3、提交割接申请
待改造割接方案确定，实施步骤清晰明确后，需向铁塔公司、运营商提交改造割接申请，割接申请时间务必充足。
需与铁塔、运营商进行风险报备。
4、安全保障
1）、由于可能进行带电割接，人身安全是首要，施工前施工人员必须提前阅读《低压带电作业规要求》，同时要保障设备的正常运行。
2）、割接工具的绝缘要有专人负责检查，确保工具安全可靠。
. .word.资料. ..
二．割接前准备
1、工具准备
注：所有可导电类工具需用绝缘胶带做绝缘处理。
. .word.资料. ..
2、材料准备
3、站点查看
. .word.资料. ..
1）.信息确认
2）.
制定
改造
方案
a.根据站点查看所得的信息、制定合理的、可执行性的割接改造方案。
b.改造割接步骤,参与改造人员需提前了解确认。
带电改造流程概述如下：
. .word.资料. ..
.
.word.资料.
..
不带电改造流程概述如下：
三．备份电源并机（带点断电
（不带电）
针对带电割接与不带电割接，存在两种处理方案，不带电方案较为简单，征得铁塔方以及运营商方面同意并确认断电改造时间后，切断站点电源，包括市电、所有负载、电池等设备电源，随后按流程改造即可。
下面针对带电割接方案备份电源并机流程作详细介绍。
1、方案原理
为了保证基站负载不断电，我们在改造实施前需要对站点做一个直流电备份，给负载供电，保证站点正常工作。
方案为：使用一个备用电源，
输出直流电，直连到负载端，实现备份。
方案原理图如下：
站点交流配电箱
备注：绿色部分为老旧电源自带的交直流配电单元，可利旧给负载供电；
橘黄色为老旧电源需要更替的功能单元（接触器）；
蓝色为备份电源，用于负载供电。
2、操作步骤
1）.交流引入：就近放置备用电源，连接备用电源交流线缆（从侧壁交流配电盒直接取电）。
2）.直流备份：连接备用电源正极至老电源正钯上面；连接备用电源2根负极线缆分别至一次下电铜钯和二次下电铜钯上。
保证所连接线缆从新
电源上直接连接到负载空开和电池熔丝的下端，为后面拆除老接触器做准备。
. .word.资料. ..
. .word.资料. ..
3）.交流上电：用万用表确认交流、直流回路未短路，合上空开，备用电源上电。
4）.备份电源并机：测量老电源直流输出电压为 A V ，设置备用电源直流输出为(A-0.2)V （低0.2V ）, 并用万用表确认，以0.2V 为阶梯调高备用电源电压，直至老电源负载电流接近0，所有负载均由备用电源供电，备用电源并机完成。
负极
基
站交流配
箱
基
站组合电源
电池熔丝
正极
备份电源箱
实物演示图
交流引入
特别提醒：务必保证要并入的电源处于上电状态；务必调整要并入的电源输出电压值，使其电压小于老电源电压0.2V（最大不超过0.5V），以保证在并线时不出现打火现象。
. .word.资料. ..
四．拆除老旧电源
1.市电断电：断开开关电源的总体市电输入。
2.断开老旧电源的交流输入所有空开，并拆除交流输入线缆，并做好绝缘防护。
3.拆除老旧电源上的一二次下电接触器。
4.拆除老旧电源的的一次下电/二次下电/RTN母排与老旧电源机柜一次下电/二次下电/RTN母排的线缆。
5.拆除老旧电源模块及插框。
如下实际操作图演示：
. .word.资料. ..
. .word.资料. ..
1.断开市电
2.拆除模块输入线缆
3.拆除一、二次接触器
5.拆除RTN 母排
6.拆除老旧电源
7.拆除完成后效果
五．新电源并机
1、新电源安装及固定
具体操作步骤如下：
. .word.资料. ..
2.新电源固定
3.完成后效果
1.新电源安装
. .word.资料. ..
2、新电源线缆连接
1）、接地：用一根黄绿色线缆一端连接新电源外壳上的接地螺栓处，另一端连接原机柜的接地铜排上。
2）、正极：用两根黑色线缆连接新电源的RTN+正极铜排和老电源的RTN+正极铜排。
3）、一次下电：用一根蓝色线缆连接新老电源的一次下电负极LLVD（老电源接线位置为原一次下电接触器左侧铜排——该铜排直接连接一次下电空开）。
4）、二次下电：用一根蓝色线缆连接新老电源的二次下电负极BLVD（老电源接线位置为原一次下电接触器右侧铜排——该铜排直接连接二次下电空开）。
5）、电池：用两根蓝色线缆连接新老电源的电池负极BAT-（老电源接线位置为原二次下电接触器左侧铜排——该铜排直接连接两组电池熔丝）。
6）、市电：连接新电源交流输入L线至老机柜的防雷器上，连接N线及地线。
. .word.资料. ..
实物图如下：
电池线接入
一、二次下电负极接入
市电输入接
线
正极接入
线缆连接完成后整体图
线缆连接正面图
市电输入、接地
线局部图
. .word.资料. ..
3、新电源安装后检查及并机
1.交流上电前检查项
a .确认所有螺丝是否拧紧（尤其要注意电气连接部分）。
b.检查整流模块是否完整的插入到插槽，并且锁定牢固。
c.检查保护地线连接是否牢固可靠，确保无短路。
d.检查输入/输出电源线连接极性是否正确，连接是否牢固可靠，确保无短路。
e.检查电池及电池线正负极连接极性是否正确，连接是否牢固可靠，确保无短路。
. .word.资料. ..
六．拆除临时电源（带电）、站点上电（不带电）
完成以上步骤后带电割接方案需要拆除临时电源，而不带电割接方案直接接入市电、各种负载、电池即可。
拆除临时电源流程如下：
1、断开临时电源所有负载及电池空开，断开交流输入空开及墙上配电盒中相应交流空开，临时电源下电。
2、拆除临时电源的RTN+线缆、一次下电、二次下电及电池负极线缆。
. .word.资料. ..
七．监控对接
1、在新电源的信号线中找到BAT1- BAT2-电池熔丝断告警线缆，分别连接至两组电池熔丝上方的接线孔。
（建议采用剪短原来告警线，再用端子连接的方式，可以不用松动原来的电池熔丝螺栓，从而不会导致电池瞬断的问题）
2、在新电源信号线中找到F1~F14共14根负载熔丝断告警线缆，与老电源的熔丝断检测线缆进行对接。
部分负载熔丝断告警线是带电的，操作时注意不能接触正极即可，一个一个进行对接。
（建议采用剪短原来告警线，再用端子连接的方式，可以不用松动原来的负载熔丝或断路器螺栓，从而不会导致后端负载瞬断的问题）
3、将交流防雷的两根告警线接入新电源的DIN1。
4、将电池温度传感器接入新电源的BTEMP，另一端放入两节电池中间。
熔
丝
告
警
线
连
接
. .word.资料. ..
八．参数设置
1、监控密码
进入“参数设置”和“系统控制”菜单需要输入密码。
预设置密码为：000001。
2、菜单结构
. .word.资料. ..
3、参数设置
. .word.资料. ..
1）、电池参数设置：假设配置2组电池时，每组电池容量300Ah，此时需闭合电池熔丝或空开，进入电池参数设置菜单，将电池1接入：设置为“是”；
同样，将电池2接入：设置为“是”；将蓄电池容量：设置为“300Ah”，以此类推根据站点实际电池的配置情况来设置电池的接入组数及容量2）、模块智能休眠使能设置：进入休眠菜单栏，选择休眠节能，参数设置为：“是”。
3）、浮充电压设置：进入电池参数设置栏，将浮充电压设置为：“53.5V”。
具体如下表所示：
. .word.资料. ..
. .word.资料. ..
九．现场清理
1、老旧多余的无法拆除的线缆，均需要绝缘后做绑扎处理，对于多余的裸露的负极排，需要做防护或断开处理，以免后续人员误碰。
2、清除拆除下来的部件及施工废料，整理现场；
3、观察15-30分钟，确认改造后新电源运行正常，客户主设备正常启动运行、无异常告警。
4、改造割接完毕、挂上改造设备标签（包含厂家信息、改造日期、站点名称）、完成效果图片拍摄。
完
成
效
果
图
展
示
. .word.资料. ..。
