常用的RFID标签可以分成低频高频超高频有源一、低频(从125KHz到134KHz)其实RFID技术首先在低频得到广泛的应用和推广。
该频率主要是通过电感耦合的方式进行工作，也就是在读写器线圈和RFID标签线圈间存在着变压器耦合作用。
通过读写器交变场的作用在天线中感应的电压被整流，可作供电电压使用。
磁场区域能够很好的被定义，但是场强下降的太快。
特性：1、工作在低频的读卡器的一般工作频率从120KHz到134KHz，TI 的工作频率为134.2KHz。
该频段的波长大约为2500m。
2、除了金属材料影响外，一般低频能够穿过任意材料的物品而不降低它的读取距离。
3、工作在低频的读写器在全球没有任何特殊的许可限制。
4、低频产品有不同的封装形式。
好的封装形式就是价格太贵，但是有10年以上的使用寿命。
5、虽然该频率的磁场区域下降很快，但是能够产生相对均匀的读写区域。
6、相对于其他频段的RFID读写器，该频段数据传输速度比较慢。
7、读卡器的价格相对与其他频段来说要贵。
主要应用：1、畜牧业动物的管理系统》》》一般用耳标形式2、汽车防盗和无钥匙开门系统的应用》》》》一般标签做到系统里3、马拉松赛跑系统的应用》》》一般用手环或脚环4、自动停车场收费和车辆管理系统》》》一般用卡片式的5、自动加油系统的应用》》》》一般标签做到系统里6、酒店门锁系统的应用》》》》一般标签做到系统里7、门禁和安全管理系统》》》》一般用卡片式的符合的国际标准：a) ISO 11784 RFID畜牧业的应用－编码结构b) ISO 11785 RFID畜牧业的应用－技术理论c) ISO 14223-1 RFID畜牧业的应用－空气接口d) ISO 14223-2 RFID畜牧业的应用－协议定义e) ISO 18000-2 定义低频的物理层、防冲撞和通讯协议f) DIN 30745 主要是欧洲对垃圾管理应用定义的标准二、高频(工作频率为13。
56MHz)在该频率的读卡器不再需要线圈进行绕制，可以通过蚀刻印刷的方式制作天线。
电子标签与RFID技术的区别与联系
电子标签与RFID技术的区别与联系引言：在现代科技的快速发展中，电子标签（Electronic Tag）和射频识别技术（Radio-Frequency Identification，简称RFID）成为了物流、供应链管理和智能交通等领域不可或缺的重要工具。
尽管电子标签和RFID技术经常被提及，但许多人对它们的区别和联系仍然存在疑惑。
本文将对电子标签与RFID技术的区别与联系进行详细阐述。
一、定义和基本原理电子标签与RFID技术都是一种用于物联网的自动识别技术，能够在不脱离物体的情况下自动地、非接触地获取并识别物体的信息。
尽管两者都属于自动识别技术的范畴，但它们在定义和基本原理上有所不同。
电子标签是一种通过无线通讯技术进行数据传递的标识符，通常由芯片和天线构成，芯片内部存储有与物体相关的信息。
当电子标签与读取设备（如电子标签读写器）进行无线通讯时，读取设备能够获取并解析标签中的信息，比如商品的批次、价格和产地等。
电子标签通常采用被动式传输方式，其芯片通过读取设备发射的无线电能来激活并传输数据。
RFID技术是一种通过电磁波进行数据传输的自动识别技术，主要由标签（或称为标签卡）和读取器（或称为写入设备）组成。
与电子标签不同的是，RFID标签内部集成了电子芯片和天线，当RFID标签与读取器之间建立无线通讯时，能够通过电磁波的感应和辐射来实现数据的传输。
RFID标签可以根据工作原理的不同分为被动式、主动式和半主动式。
被动式RFID标签不需要内部电池供电，通过读取器发射的电磁波来供给RFID标签的芯片工作；主动式和半主动式RFID标签则通过内置电池来供电，并主动发射电磁波与读取器进行通讯。
总结：电子标签是一种通过无线通讯技术进行数据传递的标识符，而RFID技术是一种通过电磁波进行数据传输的自动识别技术。
二、应用领域电子标签和RFID技术在不同的应用领域发挥着重要的作用，尽管它们的工作方法不同，但在实际应用中也存在一些联系。
rfid电子标签系统
rfid电子标签系统RFID (Radio Frequency Identification)标签俗称电子标签，也称应答器(tag, transponder),它是是一种利用射频通信实现的非接触式自动识不技术(通称RFID技术)。
RFID标签具有体积小、容量大、寿命长、可重复使用等特点，可支持快速读写、非可视识不、移动识不、多目标识不、定位及长期跟踪治理。
最差不多的电子标签系统由三部分组成：标签(Tag):由耦合元件及芯片组成,每个标签具有唯独的电子编码,高容量电子标签有用户可写入的储备空间，附着在物体上标识目标对象；阅读器(Reader):读取(有时还能够写入)标签信息的軽，可设计为手持式或固定式；天线(Antenna)在标签和读取器间传递竝信号。
数据储备：与传统形式的标签相比，容量更大(lbit—1024bit), 数据可随时更新，可读写。
读写速度：与条码相比,无须直线对准扫描，读写速度更快，可多目标识不、运动识不。
超高频标签的工作频率在860MHZ—960MHZ之间，可分为有源标签与无源标签两类。
工作时，射频标签位于阅读器天线辐射场的远场区内，标签与阅读器之间的耦合方式为电磁耦合方式，阅读器天线辐射为无源标签提供射频能量，将无源标签唤醒，相应的射频识不系统阅读距离一样大于1米，典型情形为4米一一6米，最大可达10米以上。
电子标签的特性数据储备：与传统形式的标签相比，容量更大。
（lbit—1024bit）,数据可随时更新，可读写读写速度：与条码相比,无须直线对准扫描，读写速度更快，可多目标识不、运动识不。
使用方便：体积小，容易封装，能够嵌入产品内。
安全：专用芯片、序列号惟一、专门难复制。
耐用：无机械故障、寿命长、抗恶劣环境。
RFID射频识不是一种非接触式的口动识不技术,它通过射频信号自动识不目标对象并猎取相关数据，识不工作无须人工干预，可工作于各种恶劣环境。
RFID技术可识不高速运动物体并可同时识不多个标签，操作快捷方便。
电子标签工作原理

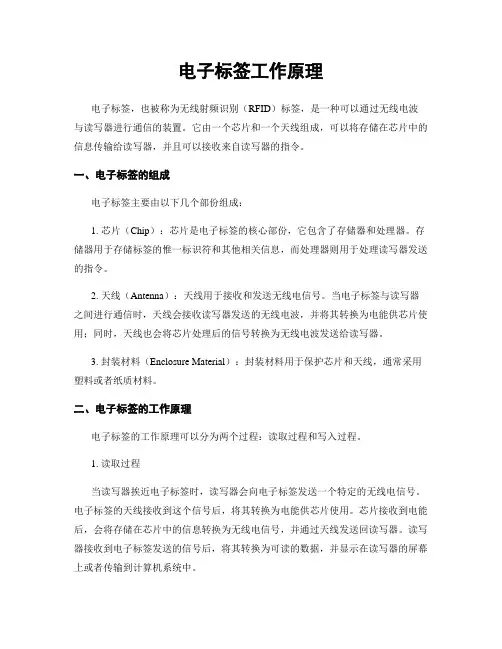

电子标签工作原理电子标签，也被称为无线射频识别（RFID）标签，是一种可以通过无线电波与读写器进行通信的装置。
它由一个芯片和一个天线组成，可以将存储在芯片中的信息传输给读写器，并且可以接收来自读写器的指令。
一、电子标签的组成电子标签主要由以下几个部份组成：1. 芯片（Chip）：芯片是电子标签的核心部份，它包含了存储器和处理器。
存储器用于存储标签的惟一标识符和其他相关信息，而处理器则用于处理读写器发送的指令。
2. 天线（Antenna）：天线用于接收和发送无线电信号。
当电子标签与读写器之间进行通信时，天线会接收读写器发送的无线电波，并将其转换为电能供芯片使用；同时，天线也会将芯片处理后的信号转换为无线电波发送给读写器。
3. 封装材料（Enclosure Material）：封装材料用于保护芯片和天线，通常采用塑料或者纸质材料。
二、电子标签的工作原理电子标签的工作原理可以分为两个过程：读取过程和写入过程。
1. 读取过程当读写器挨近电子标签时，读写器会向电子标签发送一个特定的无线电信号。
电子标签的天线接收到这个信号后，将其转换为电能供芯片使用。
芯片接收到电能后，会将存储在芯片中的信息转换为无线电信号，并通过天线发送回读写器。
读写器接收到电子标签发送的信号后，将其转换为可读的数据，并显示在读写器的屏幕上或者传输到计算机系统中。
2. 写入过程写入过程与读取过程类似，只是在读写器向电子标签发送无线电信号时，信号中包含了要写入标签的数据。
电子标签接收到信号后，将数据存储在芯片的存储器中，以供以后读取。
三、电子标签的应用领域电子标签具有广泛的应用领域，包括但不限于以下几个方面：1. 物流和供应链管理：电子标签可以用于跟踪和管理物流过程中的货物，提高物流的效率和准确性。
2. 零售业：电子标签可以用于商品的库存管理、防盗和价格标签等方面，提高零售业的运营效率。
3. 医疗保健：电子标签可以用于医疗设备和药品的追踪管理，确保医疗过程的安全性和准确性。
RFID电子标签

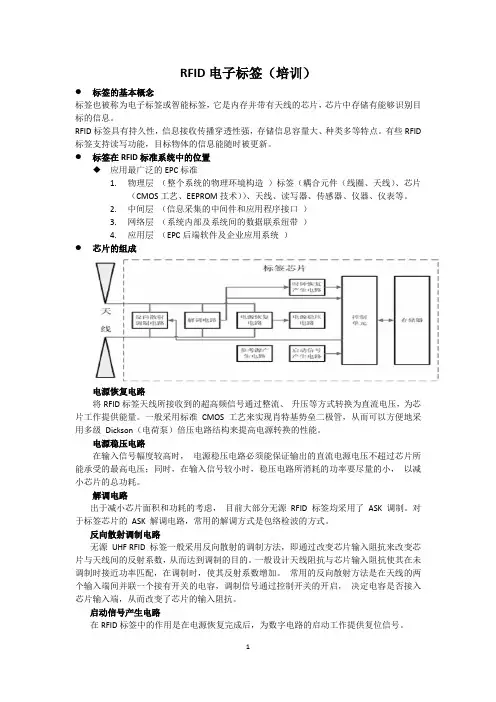

RFID电子标签（培训）●标签的基本概念标签也被称为电子标签或智能标签，它是内存并带有天线的芯片，芯片中存储有能够识别目标的信息。
RFID标签具有持久性，信息接收传播穿透性强，存储信息容量大、种类多等特点。
有些RFID 标签支持读写功能，目标物体的信息能随时被更新。
●标签在RFID标准系统中的位置◆应用最广泛的EPC标准1.物理层（整个系统的物理环境构造）标签（耦合元件（线圈、天线）、芯片（CMOS工艺、EEPROM技术））、天线、读写器、传感器、仪器、仪表等。
2.中间层（信息采集的中间件和应用程序接口）3.网络层（系统内部及系统间的数据联系纽带）4.应用层（EPC后端软件及企业应用系统）●芯片的组成电源恢复电路将RFID标签天线所接收到的超高频信号通过整流、升压等方式转换为直流电压，为芯片工作提供能量。
一般采用标准CMOS 工艺来实现肖特基势垒二极管，从而可以方便地采用多级Dickson（电荷泵）倍压电路结构来提高电源转换的性能。
电源稳压电路在输入信号幅度较高时，电源稳压电路必须能保证输出的直流电源电压不超过芯片所能承受的最高电压；同时，在输入信号较小时，稳压电路所消耗的功率要尽量的小，以减小芯片的总功耗。
解调电路出于减小芯片面积和功耗的考虑，目前大部分无源RFID 标签均采用了ASK 调制。
对于标签芯片的ASK 解调电路，常用的解调方式是包络检波的方式。
反向散射调制电路无源UHF RFID 标签一般采用反向散射的调制方法，即通过改变芯片输入阻抗来改变芯片与天线间的反射系数，从而达到调制的目的。
一般设计天线阻抗与芯片输入阻抗使其在未调制时接近功率匹配，在调制时，使其反射系数增加。
常用的反向散射方法是在天线的两个输入端间并联一个接有开关的电容，调制信号通过控制开关的开启，决定电容是否接入芯片输入端，从而改变了芯片的输入阻抗。
启动信号产生电路在RFID标签中的作用是在电源恢复完成后，为数字电路的启动工作提供复位信号。
rfid电子标签系统
rfid电子标签系统RFID（Radio Frequency Identification）标签俗称电子标签，也称应答器（tag, transponder），它是是一种利用射频通信实现的非接触式自动识不技术（通称RFID技术）。
RFID标签具有体积小、容量大、寿命长、可重复使用等特点，可支持快速读写、非可视识不、移动识不、多目标识不、定位及长期跟踪治理。
最差不多的电子标签系统由三部分组成：标签(Tag)：由耦合元件及芯片组成，每个标签具有唯独的电子编码，高容量电子标签有用户可写入的储备空间，附着在物体上标识目标对象；阅读器(Reader)：读取(有时还能够写入)标签信息的设备，可设计为手持式或固定式；天线(Antenna)在标签和读取器间传递射频信号。
数据储备：与传统形式的标签相比，容量更大(1bit—1024bit)，数据可随时更新，可读写。
读写速度：与条码相比，无须直线对准扫描，读写速度更快，可多目标识不、运动识不。
超高频标签的工作频率在860MHZ—960MHZ之间，可分为有源标签与无源标签两类。
工作时，射频标签位于阅读器天线辐射场的远场区内，标签与阅读器之间的耦合方式为电磁耦合方式，阅读器天线辐射为无源标签提供射频能量，将无源标签唤醒，相应的射频识不系统阅读距离一样大于1米，典型情形为4米——6米，最大可达10米以上。
电子标签的特性数据储备：与传统形式的标签相比，容量更大。
(1bit—1024bit)，数据可随时更新，可读写读写速度：与条码相比，无须直线对准扫描，读写速度更快，可多目标识不、运动识不。
使用方便：体积小，容易封装，能够嵌入产品内。
安全：专用芯片、序列号惟一、专门难复制。
耐用：无机械故障、寿命长、抗恶劣环境。
RFID射频识不是一种非接触式的自动识不技术，它通过射频信号自动识不目标对象并猎取相关数据，识不工作无须人工干预，可工作于各种恶劣环境。
RFID技术可识不高速运动物体并可同时识不多个标签，操作快捷方便。
RFID电子标签的生产工艺
RFID（Radio Frequency Identification）即无线射频识别系统，也称为无线IC标签、电子标签、感应式电子芯片、感应卡、非接触卡等。
它是一种透过无线电波来达到非接触的资料存取的技术，可透过无线通讯结合资料存取技术，连结背后的资料库系统，形成一个庞大且串连在一起的系统。
其系统的基本组件包括RFID电子标签、RFID读写器和天线。
其中天线是一种以电磁波形式把无线电收发机的射频信号功率接收或辐射出去的装置。
RFID系统的工作流程阅读器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线的工作区域时产生感应电流，射频卡获得能量被激活；射频卡将自身编码等信息通过卡内的内置天线发送出去：系统接收天线接收到的从射频卡发送来的载波信号，经天线调节器传送到阅读器，阅读器对接收的信号进行解调和解码，然后送到后台主系统进行相关处理；主系统根据逻辑运算判断该卡的合法性，针对不同设定做出相应的处理和控制，发出指令信号控制执行机构动作。
RFID电子标签的制作工艺电子标签的外观看似简单，其实设计以及调试还是比较烦琐，目前还不能形成一步到位的设计，特别是标签天线的设计以及配合芯片后的进一步性能优化，必须经过反复多次的调整；生产过程也比较繁多，各工艺环节也必须严格控制，才能使成品标签满足设计要求和客户使用需要。
那么如何使用现有设备制作RFID标签呢？下面介绍几种方法：1．湿式嵌入法在这个工作流程中，先在标签面材上印刷图像，然后剥离标签底纸。
通过标签面材背面的胶黏剂。
湿式内嵌(由于内嵌上涂布有胶黏剂，并使用剥离底纸，所以被称为湿式内嵌)可以被固定在标签面材的背面。
然后再把标签面材与底纸层合。
经过模切、收卷、排废，完成RFID标签的加工。
2．干式嵌入法干式嵌入法需要很精确的嵌入系统。
在此工作流程中，标签图像先印刷到标签面材上。
然后将标签底纸剥离。
利用一个伺服驱动的裁切辊。
把干式内嵌(由于内嵌上没有涂布胶黏剂。
电子标签工作原理
电子标签工作原理电子标签，也被称为无线射频识别（RFID）标签，是一种用于无线通信和识别的小型装置。
它由一个芯片和一个天线组成，能够存储和传输数据。
电子标签的工作原理基于射频信号的传输和接收。
工作原理概述：1. 电子标签内部芯片存储数据：电子标签的芯片内部存储着一些特定的数据，例如产品编码、序列号等信息。
这些数据可以在需要的时候被读取或写入。
2. 电子标签与读写器之间的通信：电子标签通过内部的天线接收来自读写器（也称为RFID读取器）发送的射频信号。
读写器通过射频信号与电子标签进行通信，读取或写入标签中的数据。
3. 射频信号的传输和接收：读写器通过发射射频信号，将能量传输给电子标签，激活标签芯片。
电子标签接收到射频信号后，将能量转换为电力，用于激活芯片内部电路。
4. 数据的读取和写入：一旦电子标签被激活，读写器可以发送指令给标签，读取或写入标签内部存储的数据。
标签通过射频信号将数据传输给读写器，读写器可以解析和处理这些数据。
具体工作原理：1. 激活和供电：当读写器发射射频信号时，电子标签天线接收到信号并将其转换为电能，以激活芯片内部电路。
这样，电子标签就能够与读写器进行通信。
2. 数据传输：读写器向电子标签发送指令，电子标签通过射频信号将存储在芯片内的数据传输给读写器。
读写器解析接收到的数据，并可以将其显示在相关设备上。
3. 数据的读写：读写器可以向电子标签写入数据，例如更新产品信息或存储新的数据。
同时，读写器也可以读取电子标签中的数据，以实现对标签信息的读取和识别。
4. 通信距离：电子标签和读写器之间的通信距离取决于射频信号的强度和频率。
通常情况下，通信距离在几米到几十米之间。
不同类型的电子标签和读写器具有不同的通信距离。
5. 阅读速度：电子标签的读取速度取决于标签芯片的处理能力和射频信号的传输速率。
通常情况下，读取一个电子标签的数据只需要几毫秒。
应用领域：电子标签的工作原理使其在多个领域得到广泛应用，包括但不限于以下几个方面：1. 物流和供应链管理：电子标签可以用于跟踪和管理物流过程中的货物，提高物流效率和准确性。
电子标签
中国标准
中国电子标签标准的问题一直是国内外**的焦点问题，也是关乎到能否尽快推动中国RFID产业快速发展的核 心问题。2006年6月26日在北京召开的电子标签标准工作组工作会议上获悉：2007年经过共同的努力，中国电子 标签组已经提出了13.56MHz射频识别标签基本电特性、13.56MHz射频识别读/写器规范、RFID标签物理特性，三 个标准的技术文件。
RFID电子标签是一种突破性的技术：“第一，可以识别单个的非常具体的物体，而不是像条形码那样只能识 别一类物体；第二，其采用无线电射频，可以透过外部材料读取数据，而条形码必须靠激光来读取信息；第三， 可以同时对多个物体进行识读，而条形码只能一个一个地读。此外，储存的信息量也非常大。”
工作原理
RFID技术的基本工作原理并不复杂：标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的 能量发送出存储在芯片中的产品信息（PassiveTag，无源标签或被动标签），或者主动发送某一频率的信号 （ActiveTag，有源标签或主动标签）；解读器读取信息并解码后，送至中央信息系统进行有关数据处理。
DAS（DigitalAssortingSystem）
方式是另一种常见的电子标签应用方式，（电子版以下略）根据这些信息可快速进行分拣作业。同DPS一样， DAS也可多区作业，提高效率。
RFID电子标签30577
4、声表面波电子标签
• 声表面波（Surface Acoustic Wave, SAW）是传播于晶体 表面的一种机械波，其声速仅为电磁波速的十万分之一， 传播衰耗很小。
• 声表面波器件的功能部分，是采用现代微电子技术在表面 抛光的压电材料基片上制作的叉指换能器、反射体和耦合 栅等金属电极结构，基于（逆）压电效应，射频信号在经 历电磁波---声表面波---电磁波的换能过程中得到处理，达 到预定功能要求。
2、电子标签的组成
• 电子标签主要由天线、射频接口和芯片三部分组成，其内 部框图如下图所示：
ROM
射频接口
天
调制器
线
解调器
电压调节器
芯片
逻辑控制单元
EEPROM
2、电子标签的组成
• 电子标签内部又可细分为以下几个小单元：
①天线：主要的功能是接收阅读器传送过来的电磁信号或者将 阅读器所需要的数据传回给阅读器，也就是负责发射和接收 电磁波。它是电子标签与读写器之间联系的重要一环；
子
三线折叠偶极子
3、电子标签的分类
• 射频识别系统可以应用于不同的领域和场合，不同的应用 场合对RFID系统中电子标签的要求也不尽相同。为了满 足这些多种多样的需求，电子标签的种类也多种多样。
• ①按照标签获取能量的方式分类 • ②按照标签的工作频率分类 • ③按照数据调制方式分类 • ④按照存储器类型分类 • ⑤按照标签作用距离分类 • ⑥按照标签封装材质分类
2.2 电子标签天线
• 此外，考虑到天线的阻抗问题、辐射模式、局部结构、作用 距离等因素的影响，为了以最大功率进行传输数据，天线后 的芯片的输入阻抗必须和天线的输出阻抗相匹配。
• 因此在电子标签中应该使用方向性天线，而不是全向天线， 方向性天线具有更少的辐射模式和更少的返回损耗干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2．声表面波的特点
（1）实现电子器件的超小型化。 （2）实现电子器件的优越性能。 （3）易于工业化生产。 （4）性能稳定。
3．声表面波标签
采用先进微电子加工技术制造的声表面波器件，具有体 积小、重量轻、可靠性高、一致性好、多功能以及设计灵 活等优点。随着加工工艺的飞速发展，SAW器件的工作频 率已覆盖10MHz～2.5GHz，是现代信息化产业不可或缺的 关键元器件。SAW标签目前的工作频率主要为2.45GHz，这 种标签无源，而且抗电磁干扰能力强，具有一定独特的优 势，是对集成电路技术的补充。
1．声表面波器件
所谓SAW，就是在压电固体材料表面产生和传播弹性波 ，该波振幅随深入固体材料深度的增加而迅速减小。
典型的声表面波器件结构原理图如图5-3所示。电信号 通过叉指发射换能器转换成声信号（声表面波），在介 质中传播一定距离后到达接收叉指换能器，又转换成电 信号，从而得到对输入电信号模拟处理的输出电信号。
5.3含有芯片的电子标签
含有芯片的电子标签是以集成电路芯片为基础的电子数据 载体，这也是目前使用最多的电子标签。含有芯片的电子 标签基本由天线、模拟前端（射频前端）和控制电路三部 分组成。 从读写器发出的信号，被电子标签的天线接收，该信号 通过模拟前端（射频前端）电路，进入电子标签的控制部 分，控制部分对数据流做各种逻辑处理。为了将处理后的 数据流返回到读写器，射频前端采用负载调制器或反向散 射调制器等多种工作方式。
5.3.1模拟前端
1．电感耦合工作方式的模拟前端
当电子标签进入读写器产生的磁场区域后，电子 标签通过与读写器电感耦合，产生交变电压，该 交变电压通过整流、滤波和稳压后，给电子标签 的芯片提供所需的直流电压。
2．电磁反向散射工作方式的射频前端 当电子标签采用电磁反向散射的工作方式时，射 频前端有发送电路、接收电路和公共电路三部分
2．电子商品防盗系统简介
现今电子商品防盗系统（Electronic Article Surveillance，EAS）在零售商业系统的应用越来越广泛。 它是一种为零售商业减少开架售货时商品失窃，从而增加 销售利润的电子防盗产品，是目前大型零售行业广泛采用 的商品安全措施之一。
EAS系统防盗检测的步骤如下。
发送电路的主要功能是对控制部分处理好的数字基带信号 进行处理，然后通过电子标签的天线将信息发送给读写器。 发送电路主要由调制电路、上变频混频器、带通滤波器和 功率放大器构成
接收电路的主要功能是对天线接收到的已调信号 进行解调，恢复数字基带信号，然后送到电子标 签的控制部分。接收电路主要由滤波器、放大器 、混频器和电压比较器构成，用来完成包络产生 和检波的功能。
2．含有微处理器的电子标签
含有微处理器的电子标签，控制部分主要由编解码 电路、微处理器和存储器组成
5.4 具有存储功能的电子标签
本节讨论具有存储功能、但不含微处理器的电子标签， 并只讨论这类电子标签的控制电路部分
5.4.1地址和安全逻辑
这种电子标签没有微处理器，地址和安全逻辑是数据载体 的心脏，通过状态机对所有的过程和状态进行有关的控制 。
SAW标签是由叉指换能器和若干反射器组成。
由于声表面波传播速度低，有效的反射脉冲串在 经过几微秒的延迟时间后才回到读写器，在此延 迟期间，来自读写器周围的干扰反射已衰减，不 会对声表面波电子标签的有效信号产生干扰。
4．声表面波技术的发展方向 提高工作频率 微型化、片式化、组合化 降低插入损耗 宽带化 提升耐电力特性
（1）将防盗标签附着在商品上。 （2）在商场出口通道或收银通道处安装检测器。 （3）付款后的商品经过专用解码器使标签解码失效或开 锁取下标签。 （4）未付款商品（附着标签）经过出口时，门道检测器测 出标签并发出警报，拦截商品出门。
5.2采用声表面波技术的标签
声表面波（Surface Acoustic Wave，SAW）是传播于压电 晶体表面的机械波。利用声表面波技术制造标签，始于20世 纪80年代，近年来对声表面波标签的研究已经成为一个热点。 声表面波标签不需要芯片，应用了电子学、声学、雷达、半 导体平面技术及信号处理技术，是有别于IC芯片的另一种新 型标签。
1．地址和安全逻辑电路的构成
地址和安全逻辑电路主要由电源电路、时钟电路、I/O寄 存器、加密部件和状态机构。
公共电路是射频发送和射频接收电路共同涉及 的电路，包括电源产生电路、限制幅度电路、时 钟恢复电路和复位电路等。
5.3.2控制部分的电路结构
控制部分的电路基本分为两类，一类是具有存储功能、 但不含微处理器的电子标签；一类是含有微处理器的电 子标签。
1．具有存储功能的电子标签
具有存储功能的电子标签，控制部分主要由地址和安全 逻辑、存储器组成，这种电子标签的主要特点是利用状 态自动机在芯片上实现寻址和安全逻辑。
1位的电子标签不需要芯片，可以采用射频法、 微波法、分频法、智能型、电磁法和声磁法等多 种方法进行工作。下面以射频法为例，介绍1位电 子标签的工作原理。
1．射频法工作原理
射频法工作系统由读写器（检测器）、电子标 签和去激活器三部分组成。电子标签采用L-C振 荡电路进行工作，振荡电路将频率调谐到某一 振荡频率上。射频法工作系统由读写器（检测 器）发出某一频率的交变磁场，当交变磁场的 频率与电子标签的谐振频率相同时，电子标签 的振荡电路产生谐振，同时振荡电路中的电流 对外部的交变磁场产生反作用，并导致交变磁 场振幅减小。读写器（检测器）如果检测到交 变磁场减小，就将报警。当电子标签使用完毕 后，用“去激活器”将电子标签销毁。
第5章 RFID电子标签
5.1 一位电子标签 5.2 采用声表面波技术的标签 5.3 含有芯片的电子标签 5.4 具有存储功能的电子标签 5.5 含有微处理器的电子标签 5.6 电子标签的发展趋势
第5章 RFID电子标签
5.1一位电子标签
1位系统的数据量为1位，当电子标签是1位（1b） 系统时，电子标签只有1和0两种状态。该系统读 写器只能发出两种状态，这两种状态分别是“在读 写器工作区有电子标签”和“在读写器工作区没有 电子标签”。
