RFID电子标签参数指标
RFID标签的材料要求和技术参数要求归纳
1．基材要求●材料类型：PET，纸；PP，PVC等各种聚合体●天线传导物质：筒、铝、银膏和其他。
●基材尺寸：35~381mm（1.38~15英寸）（1英寸=25.4mm）●基材厚度：35μm~100μm（典型）●卷轴内径76.2mm（3英寸）●最大卷轴直径：600mm（考虑材料对芯片挤压，复卷直径最好是400mm）●横向间距：最小间距26mm●传输方向间距：最小间距20mm●传感器光学指示：5mm x 5mm，标定●进给精度±0.5mm2．晶圆/模块要求●晶圆尺寸：6英寸，8英寸，12英寸（安装的是8英寸或12英寸标准结构）●模块尺寸：0.3~3mm●模块厚度：0.1~0.9mm●晶圆图ALPS：各种格式3．照相检测系统●图像处理：灰色●识别方法：模型搜索、边缘搜索4．粘合应用●粘合剂：ACP、NCP和别的树脂●分发方法：高速喷点●粘度范围：8000~500,000 mPs·s●浇注尺寸：5mm和10mm●喷点尺寸：最小0.5mm●分发区域：12英寸x 12英寸●工作固定：普通真空盘，可以存放多个晶圆盘，并自动选择和退出●位置精度：±125μm●位置识别：基准（分发镜头）●基准尺寸：0.2~0.6mm●加热能力：最大60℃●废品标识5．焊接（预焊）●焊接压力：0.5~12.5N●焊接面积：12英寸x 12英寸6．热压●基于单独热电极的热压系统●灵活的普通标准热电极（支持客户规范要求、简单、可循环使用）●工作面积：12英寸x 12英寸●工作台：普通可调底部支持系统●邦定力：1~10N/电极●力度：±5%，最小±0.1N/电极●热电极梢可更换性：标准不锈钢●平面度：±20μm~±1mm●温度曲线：持续加热●顶/底加热：最高250℃●温度精度：±4℃●条带宽度：8~12mm●卷轴内径：76.2mm（3英寸）●最大卷轴直径：200mm7．Inlay整体测试●根据产品变化，100%电性能读测试●测试：ID●失效Inlay：不可褪色的墨点标识●墨点尺寸：10~15mm●产能：最大10000UPH（每小时产量）●支持客户自制的读写器8．高频测试9．超高频测试10. 分切11. 性能。
RFID设备各款电子标签距离及相关参数
RFID设备各款电子标签距离及相关参数-工作频率：125kHz或134.2kHz
-识别距离：一般为几厘米到几十厘米
-特点：价格相对便宜，适用于近距离物体识别和跟踪，对金属和水
分不敏感，适用于动物识别、门禁、物流等领域。
-工作频率：13.56MHz
-识别距离：一般为几厘米到几十厘米
-特点：适用于物体识别和跟踪，数据传输速率快，适用于支付、身
份验证、电子票务等领域。
-工作频率：860MHz到960MHz
-识别距离：一般为几米到几十米
-特点：适用于远距离读取和跟踪，数据传输速率较高，适用于物流、库存管理、车辆识别等领域。
-工作频率：通常与LF或UHF相同
-识别距离：取决于LF或UHF的具体参数。

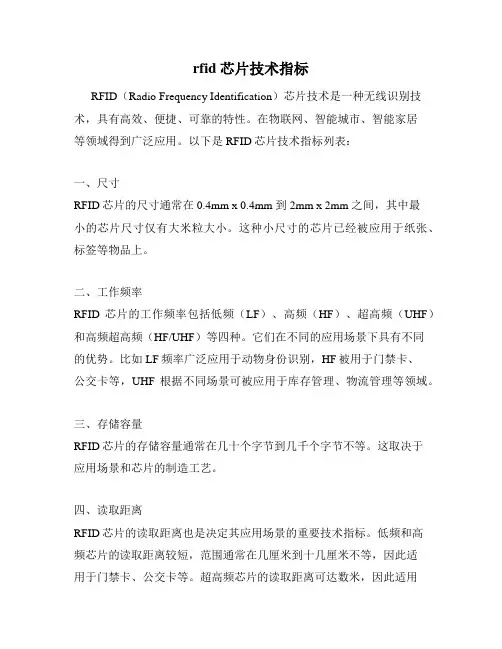

rfid芯片技术指标
rfid芯片技术指标RFID（Radio Frequency Identification）芯片技术是一种无线识别技术，具有高效、便捷、可靠的特性。
在物联网、智能城市、智能家居等领域得到广泛应用。
以下是RFID芯片技术指标列表：一、尺寸RFID芯片的尺寸通常在0.4mm x 0.4mm 到 2mm x 2mm 之间，其中最小的芯片尺寸仅有大米粒大小。
这种小尺寸的芯片已经被应用于纸张、标签等物品上。
二、工作频率RFID芯片的工作频率包括低频（LF）、高频（HF）、超高频（UHF）和高频超高频（HF/UHF）等四种。
它们在不同的应用场景下具有不同的优势。
比如LF频率广泛应用于动物身份识别，HF被用于门禁卡、公交卡等，UHF根据不同场景可被应用于库存管理、物流管理等领域。
三、存储容量RFID芯片的存储容量通常在几十个字节到几千个字节不等。
这取决于应用场景和芯片的制造工艺。
四、读取距离RFID芯片的读取距离也是决定其应用场景的重要技术指标。
低频和高频芯片的读取距离较短，范围通常在几厘米到十几厘米不等，因此适用于门禁卡、公交卡等。
超高频芯片的读取距离可达数米，因此适用于物流管理等大范围标签的应用场景。
五、读写速度RFID芯片的读写速度也是客户在选购时重要考虑的因素。
常见的RFID芯片读写速度比较快，可以实现高速读写标签的数据。
同时，芯片外部接口协议的选择也是影响其读写速度的重要因素。
六、工作温度范围RFID芯片工作温度范围广，通常从负40摄氏度到正85摄氏度不等。
这使得该技术可以在各种极端环境和应用场景下使用。
总的来说，RFID芯片技术指标的不断提高和完善，为智能城市建设、物流管理、智能家居等领域提供了更广阔的空间。
RFID产品介绍
RFID产品介绍一、电子标签XCTF-5017根据不同的应用场合，电子标签可以拥有不同的形状、材质、标准及安装方式，托盘电子标签采用远望谷公司为托盘专门研发设计的托盘标签XCTF-5017烟草行业专用托盘标签➢外形尺寸：74mm×80mm×8mm➢工作模式：R/W(可读写)➢工作温度：－20℃～55℃➢存储容量：64位唯一序列号，216字节存储空间➢工作频率：860MHz～960MHz➢符合标准：ISO 18000-6B➢读写距离：3～10m (与不同的天线相配合) ➢适应车速：0～60km/h➢防冲突机制：适合于多标签读取➢安装方式：将标签装于托盘正中央，采用自攻螺丝固定➢封装方式：采用超声波ABS塑封，耐冲撞性强➢电子标签工艺：芯片采用管芯焊接工艺➢耐冲击性能：20次以上从2米高处跌落水泥地面无损电子标签XCTF-5010BNC（1）工作模式：R/W(可读写)（2）标签供电方式：无源，靠射频激励工作（3）存储容量：不少于2Kbit, 64位唯一序列号,至少216Byte用户可读写存储空间（4）工作频率：902－928MHz（5）符合标准：ISO 18000-6B（6）读写距离：0~3M（7）工作温度：-20℃～70℃（8）数据准确率：>99%（9）防冲突机制：适合于多标签读取（10）RFID标签反复擦写次数：可反复擦写100，000次以上（11）RFID标签有效使用寿命：5年以上（12）电子标签尺寸：85.6×54×1.9mm（13）电子标签工艺：芯片采用管芯焊接工艺（14）耐冲击性能：20次以上从2米高处跌落水泥地面无损二、RFID读写器RFID固定读写器包括读写器、天线、电器控制柜、声光报警器、地埋坑罩，保证在山东省滨州市烟草物流配送中心现有条件（无需补充其他设备或软件）下能保证托盘扫码出入库管理工作正常、可靠地完成，能够适应各种恶劣的工作环境。
RFID基本技术参数
RFID基本技术参数可以用来衡量射频识别系统的技术参数比较多，比方系统使用的频率、协议标准、识别距离、识别速度、数据传输速率、存储容量、防碰撞性能以及电子标签的封装标准等。
这些技术参数相互影响和制约。
其中，读写器的技术参数有：读写器的工作频率、读写器的输出功率、读写器的数据传输速度、读写器的输出端口形式和读写器是否可调等；电子标签的技术参数有：电子标签的能量要求、电子标签的容量要求、电子标签的工作频率、电子标签的数据传输速度、电子标签的读写速度、电子标签的封装形式、电子标签数据的安全性等。
（1）工作频率工作频率是射频识别系统最基本的技术参数之一。
工作频率的选择在很大程度上决定了射频识别系统的应用范围、技术可行性以及系统的成本高低。
从本质上说，射频识别系统是无线电传播系统，必须占据一定的无线通信信道。
在无线通信信道中，射频信号只能以电磁耦合或者电磁波传播的形式表现出来。
因此，射频识别系统的工作性能必然会受到电磁波空间传输特性的影响。
从电磁波的物理特性、识读距离、穿透能力等特性上来看，不同射频频率的电磁波存在较大的差异。
特别是在低频和高频两个频段上。
低频电磁波具有很强的穿透能力，能够穿透水、金属、动物等导体材料，但是传播距离比较近。
另外，由于频率比较低，可以利用的频带窄，数据传输速率较低，信噪比较低，容易受到干扰。
相比低频电磁波而言，要得到同样的传输效果，高频系统的发射功率较小，设备比较简单，成本也比较低。
高频电磁波的数据传输速率较高，没有低频的信噪比限制。
但是，高频电磁波的穿透能力较差，很容易被水等导体媒质所吸收，困此，高频电磁波对障碍物的敏感性较强。
（2）作用距离射频识别系统的作用距离指的是系统的有效识别距离。
影响读写器识别电子标签有效距离的因素很多，主要包括了以下因素：读写器的发射功率、系统的工作频率和电子标签的封装形式等。
其他条件一样时，低频系统的识别距离最近，其次是中高频系统、微波系统，微波系统的识别距离最远。

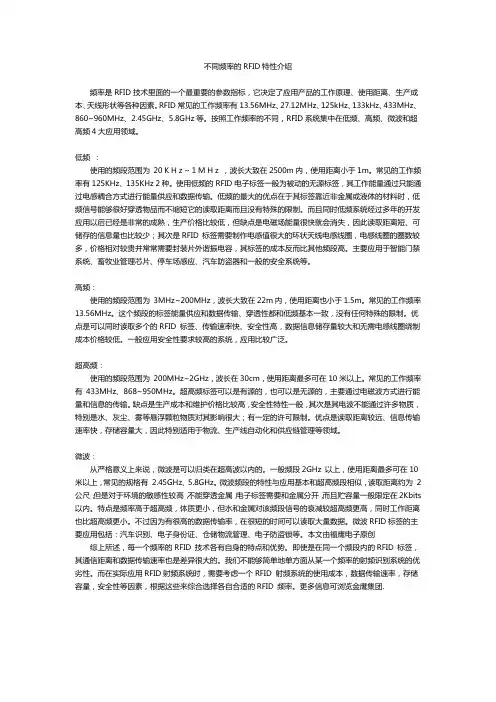

不同频率的RFID特性介绍
不同频率的RFID特性介绍频率是RFID技术里面的一个最重要的参数指标，它决定了应用产品的工作原理、使用距离、生产成本、天线形状等各种因素。
RFID常见的工作频率有13.56MHz、27.12MHz、125kHz、133kHz、433MHz、860~960MHz、2.45GHz、5.8GHz等。
按照工作频率的不同，RFID系统集中在低频、高频、微波和超高频4大应用领域。
低频：使用的频段范围为20 K H z ~ 1 M H z ，波长大致在2500m内，使用距离小于1m。
常见的工作频率有125KHz、135KHz 2种。
使用低频的RFID电子标签一般为被动的无源标签，其工作能量通过只能通过电感耦合方式进行能量供应和数据传输。
低频的最大的优点在于其标签靠近非金属或液体的材料时，低频信号能够很好穿透物品而不缩短它的读取距离而且没有特殊的限制。
而且同时低频系统经过多年的开发应用以后已经是非常的成熟，生产价格比较低，但缺点是电磁场能量很快就会消失，因此读取距离短、可储存的信息量也比较少；其次是RFID 标签需要制作电感值很大的环状天线电感线圈，电感线圈的圈数较多，价格相对较贵并常常需要封装片外谐振电容，其标签的成本反而比其他频段高。
主要应用于智能门禁系统、畜牧业管理芯片、停车场感应、汽车防盗器和一般的安全系统等。
高频：使用的频段范围为3MHz~200MHz，波长大致在22m内，使用距离也小于1.5m。
常见的工作频率13.56MHz。
这个频段的标签能量供应和数据传输、穿透性都和低频基本一致，没有任何特殊的限制。
优点是可以同时读取多个的RFID 标签、传输速率快、安全性高，数据信息储存量较大和无需电感线圈绕制成本价格较低。
一般应用安全性要求较高的系统，应用比较广泛。
超高频：使用的频段范围为200MHz~2GHz，波长在30cm，使用距离最多可在10米以上。
常见的工作频率有433MHz、868~950MHz。
RFID设备各款电子标签距离及相关参数PVC白卡ISO18000-6B6C
RFID设备各款电子标签距离及相关参数PVC白卡（ISO18000-6B、6C）：纸质量防拆标签（ISO18000-6B）：1、读写器频率915NHZ，功率30dBm。
1、读写器频率915NHZ，功率30dBm。
2、稳定读取距离10米2、隔着玻璃稳定读取距离10米3、芯片类型：NXP 3、芯片类型：NXP4、标签尺寸：8.6cm*5.3cm*1.05mm 4、标签尺寸：8.55cm*5.4cm陶瓷标签（ISO18000-6B）：纸质标签（ISO18000-6B）：1、读写器频率915NHZ，功率30dBm。
1、读写器频率915NHZ，功率30dBm。
2、隔着玻璃稳定读取距离10米2、稳定读取距离7~8米3、芯片类型：NXP 3、芯片类型：NXP4、标签尺寸：8.8cm*5.3cm*1.05mm 4、标签尺寸：8.55cm*5.4cm纸质标签（ISO18000-6C）：纸质标签（ISO18000-6C）：1、读写器频率915NHZ，功率30dBm。
1、读写器频率915NHZ，功率30dBm。
2、稳定读取距离7~8米2、稳定读取距离6~7米3、芯片类型：NXP 3、芯片类型：NXP4、标签尺寸：7.6cm*4.8cm 4、标签尺寸：7.5cm*1.4cm*0.4mm不干胶标签（ISO18000-6C ）： 抗高温电子标签（ISO18000-6C ）：1、读写器频率915NHZ ，功率30dBm 。
1、读写器频率915NHZ ，功率30dBm 。
2、稳定读取距离5米 2、稳定读取距离10米3、芯片类型：NXP 3、芯片类型：NXP4、标签尺寸：9.2cm*2.4cm*0.2mm 4、标签尺寸：10cm*2.03cm*0.3mm轮胎电子标签（ISO18000-6C ）： AWID 纸质电子标签（ISO18000-6B ）： 1、 读写器频率915NHZ ，功率30dBm 。
1、读写器频率915NHZ ，功率30dBm 。
RFID应用系统的性能指标-kc05111307-a03(精)复习进程
，标签就越贵。
8
5、多个标签识别能力 • RFID系统存在两类碰撞问题：
1）一类多标签碰撞问题，即多个标签与同一个读写器同时通信 时产生的碰撞； 2）另一类多读写器碰撞问题，即相邻的读写器在其信号交叠区 域内产生干扰，导致读写器的阅读范围减小，甚至无法读取标签
3时序系统从电子标签到读写器的数据传输是在电子标签的能量供应间歇时进行的而从读写器到电子标签的能量传输总是在限定的时间间隔内进行要求系统必须有足够大容量的辅助电容器或辅助电池对电子标签进行能量补偿
RFID应用系统的性能指 标-kc05111307-a03(精)
RFID系统的性能指标主要有： 1）射频标签存储容量 2）工作方式 3）数据传输速度 4）读写距离 5）多个标签识别能力 6）射频标签与天线间射频载波频率 7）RFID系统的连通性 8）数据载体
9
6、工作频率 与识别距离密切相关，由电磁波的传播特性所决定的。 LF： 30～300KHz， 125KHz、134KHz HF： 3～30MHz， 13.56MHz UHF：300M～3GHz，433MHz、900MHz、2.4GHz MW： 3GHz以上， 5.8GHz
10
7、RFID系统的连通性 作为自动识别系统的分支，RFID系统可以直接与个人计算机
6
3、数据传输速度 只读速度：取决于代码的长度、射频标签数据发送速度、读写
距离、载波频率及数据传输的调制技术。 无源读写速度：还要考虑射频标签写入数据。 有源读写速度：决定因素与无源系统一样，但不需要激活电子
标签上的电容充电来通信。
7
4、读写距离 1）低频RFID标签读取距离一般短于10cm，跟标签大小成正比。 2）高频RFID标签读取距离大多在1m以内。 3）超高频RFID标签传输距离远，一般是3～5m，最远可达10m； 4）微波RFID标签传输距离较远，可达10m以上，非常适合用于高
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RFID电子标签技术规范要求
1型式要求
1)外形材料与安装要求
天线及芯片采用PVC\ABS或固胶封装、安装方式可用强力胶或加铆钉.
2)尺寸要求
标签尺寸：70*35 mm
3)初始化要求
所交付的标签产品需要按照招标方要求提供初始数据的写入。
4)打印要求
所交付的标签产品需要按照甲方要求提供打印服务，可打印公司Logo、文字、数字等，要求清晰、耐磨。
2物理性能要求
1)耐温湿度
工作温度：－40℃~＋85℃
存储温度：－45℃~＋105℃
相对湿度：5%~95%
2)工业等级
IP68或以上.
3电气性能要求
1)抗金属要求
标签适用于金属表面设备
2)工作频率
860MHz～960MHz。
3)擦写次数
不小于10万次。
4)数据保持时间
大于10年。
4数据格式要求
1)数据格式要求
标签各区域的存储空间不小于2K;
存储内存空间可以设立不同存储块管理.
Tag memory（标签内存）分为Reserved（保留），EPC（电子产品代码），TID（标签识别号）和User（用户）四个独立的存储区块（Bank）。
Reserved区：存储Kill Password（灭活口令）和Access Password（访问口令）。
EPC区：存储EPC号码等。
TID区：存储标签识别号码，每个TID号码应该是唯一的。
User区：存储用户定义的数据。
5通信规约
电子标签的通信规约符合《EPC™ Radio-Frequency Identity ProtocolsClass-1 Generation-2 UHF RFIDProtocol for Communications at 860 MHz – 960 MHz 》（简称EPC GEN2）、和ISO180000-6C 通信标准。
6标签使用寿命或性能影响因素
1)强力的碰撞、弯曲、折断会使内部天线的结构造成破坏,影响标签读取性能;
2)阳光下暴晒,容易导致标签表面材料老化;
3)非金属表面贴金属标签，或者金属表面贴非金属标签，影响标签性能；
4)表面有水或湿度大，会吸引电磁波导致标签性能下降；
5)标签周围金属环境多的情况，产生信号反射，不能控制信号的方向，可能造成误读。
