定时控制器逻辑电路设计62777

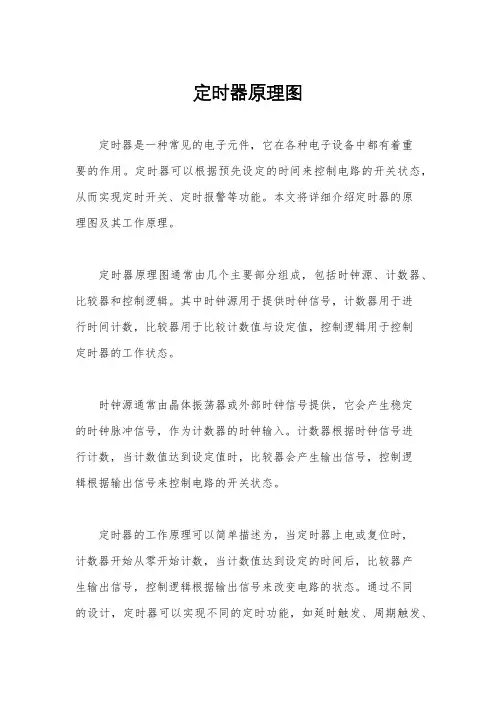

定时器原理图
定时器原理图定时器是一种常见的电子元件，它在各种电子设备中都有着重要的作用。
定时器可以根据预先设定的时间来控制电路的开关状态，从而实现定时开关、定时报警等功能。
本文将详细介绍定时器的原理图及其工作原理。
定时器原理图通常由几个主要部分组成，包括时钟源、计数器、比较器和控制逻辑。
其中时钟源用于提供时钟信号，计数器用于进行时间计数，比较器用于比较计数值与设定值，控制逻辑用于控制定时器的工作状态。
时钟源通常由晶体振荡器或外部时钟信号提供，它会产生稳定的时钟脉冲信号，作为计数器的时钟输入。
计数器根据时钟信号进行计数，当计数值达到设定值时，比较器会产生输出信号，控制逻辑根据输出信号来控制电路的开关状态。
定时器的工作原理可以简单描述为，当定时器上电或复位时，计数器开始从零开始计数，当计数值达到设定的时间后，比较器产生输出信号，控制逻辑根据输出信号来改变电路的状态。
通过不同的设计，定时器可以实现不同的定时功能，如延时触发、周期触发、脉冲延时等。
在实际应用中，定时器可以广泛应用于各种电子设备中，如微波炉、洗衣机、空调等家用电器，工业自动化设备，通信设备等。
通过合理的设计和配置，定时器可以实现精准的定时控制，提高设备的智能化程度，提升用户体验。
总的来说，定时器是一种十分重要的电子元件，它通过时钟源、计数器、比较器和控制逻辑等部分组成，实现了精准的定时控制功能。
在各种电子设备中都有着广泛的应用，为设备的智能化和自动化提供了强大的支持。
希望本文的介绍能够帮助大家更好地理解定时器的原理图及工作原理，为相关领域的工程师和爱好者提供一些参考和帮助。
定时开关控制器设计
定时开关控制器设计设计一个定时开关控制器，主要功能是在指定时间段对电器设备进行开关控制。
下面是一个基于微控制器的设计示例：1.系统概述定时开关控制器主要由具有实时时钟（RTC），电源控制电路，开关电路和控制程序组成。
RTC用于保持系统时间和日期。
电源控制电路用于稳定和保护供电电源。
开关电路用于与外部设备连接，例如灯、电视机等。
控制程序负责处理用户输入和执行开关控制逻辑。
2.硬件设计2.1微控制器选择选择一款带有RTC功能的微控制器，例如ATmega328P。
该微控制器具有较低成本、低功耗和丰富的外设，适合本应用场景。
2.2时钟电路时钟电路由晶体和电容构成，用于为微控制器提供时钟脉冲。
选择合适的晶体和电容值以确保精确的时间计数。
2.3电源电路电源电路由稳压电路和电源适配器构成，用于稳定和保护系统供电。
稳压电路可以使用LM7805线性稳压芯片。
电源适配器需要提供所需的电压和电流。
2.4开关电路开关电路由继电器和相关电路构成，用于与外部设备连接。
选择适当的继电器以匹配所需的电流和电压。
使用继电器驱动电路来控制继电器的开关。
3.软件设计3.1主程序框架主程序循环执行以下步骤：a)读取系统时间和日期。
b)比较系统时间和预设时间，决定是否开关设备。
c)更新系统时间。
d)等待片刻。
3.2用户界面用户可以通过按钮和显示屏与控制器进行交互。
按钮用于设置和修改预设时间。
显示屏用于显示当前时间和日期以及操作状态。
3.3开关控制逻辑开关控制逻辑由用户设置的预设时间决定。
用户可以设置多个时间段和相应的开关状态。
根据当前时间和这些预设时间段的比较，控制程序将决定是否开关设备。
4.性能和功能4.1定时精度通过使用RTC芯片和晶体时钟电路，可以实现相对较高的定时精度。
4.2节能功能可以设置设备在特定时间段保持关闭状态，从而节省能源。
4.3多种模式选择可以设置不同的模式，如自动模式、手动模式和节能模式等。
5.总结本文设计了一个定时开关控制器，利用微控制器和RTC芯片实现了对电器设备的定时开关控制。
定时控制电路数电课程设计
1．整体电路设计思路1.1 设计整体思路：本课题为设计一个定时器电路。
包括2小时29分59秒倒计时及清零，连续暂停等功能。
要倒计时，我们可以选择用5块74LS192同步加减计数器来完成2小时29分59秒的倒计时功能。
使用减计数来进行倒计时时，时钟脉冲用555定时电路构成振荡器产生秒脉冲，控制倒计时电路的脉冲输入。
所以电路分为两大部分。
一部分是置数倒计时部分，另一部分是控制电路部分，控制电路完成计数器的直接清零、启动计数、暂停/连续计数、定时时间到报警等功能。
1.2总的框图秒脉冲发生器计数器译码显示控制电路报警电路2.单元模块电路的设计与仿真2.1振荡器的设计秒脉冲发生器原理：我们需要的秒脉冲发生器可以由一个集成的555定时器构成，当电源接通后，VCC通过对R1、R2向电容充电。
电容上得到电压按指数规律上升，当电容上的电压上身到2/3VCC时，输电压VO为零，电容放电。
当电压下降到1/3VCC时，输出电平为高电平，电容放电结束。
这样周而复始便形成了振荡。
我们要的周期是1秒，频率是1赫兹。
由555工作特性和其输出周期计算公式可知，其脉冲产生的周期为：T=0.7（R1+2R2)C.若取电容为10uF。
则通过计算可得，R1取15KΩ,R2取48KΩ.这样我们得到了比较稳定的脉冲，其输出周期为1秒。
R4DC7Q 3G N D 1V C C8TR 2TH6CV5U6555C110uR115kR268kA B C DC20.1u2.2 2小时29分59秒倒计时电路电路是由5个74LS192芯片串联组成的一个六十进制和一个二进制递减计数器分别表示秒钟和时钟。
而分钟开始是三十进制，当时间计数到2小时0000秒时，分钟应该由三十进制改为六十进制。
因此分钟要实现该功能需要一个74LS160芯片反馈置数。
在比赛开始之前启动信号为低电平，在它的作用下五个置数器分别清零并置数，显示2:29:59。
当开关断开，信号变为高电平，计数器开始进行减计数，直到两小时结束，显示0:00:00。
定时开关控制器设计
定时开关控制器设计
摘要：
本文介绍了一种定时开关控制器的设计方案。
该控制器能够实现定时
开关功能，并且具备灵活的调整能力和稳定的性能。
设计过程中采用了单
片机作为控制核心，利用计时模块和外部触发器实现定时功能；通过开关
电路控制继电器工作，实现开关功能。
通过实验验证了该控制器的可行性
和稳定性。
关键词：定时开关控制器；单片机；继电器；计时模块；开关电路
1.引言
定时开关功能广泛应用于生活和工业领域，比如定时照明、定时水泵
控制等。
传统的定时开关控制器多采用机械式计时器，但是其调整不灵活，且稳定性不高。
为了满足现代社会对定时开关功能的需求，本文设计了一
种采用单片机为控制核心的定时开关控制器。
2.设计方案
2.1硬件设计
2.2软件设计
3.实验验证
通过对所设计的定时开关控制器进行实验验证，可以检验其可行性和
稳定性。
实验中可以设置不同的定时参数，观察单片机是否按时触发外部
触发器，从而控制继电器的工作。
实验结果表明，所设计的定时开关控制器具备良好的稳定性和调整能力。
无论是进行长时间的计时还是频繁的开关操作，该控制器都能够正常工作并保持稳定的性能。
4.总结
本文设计了一种定时开关控制器，采用单片机作为控制核心，利用计时模块和外部触发器实现定时功能，通过开关电路控制继电器工作，实现开关功能。
实验验证结果表明，该控制器具备稳定性和调整能力，可以满足现代社会对定时开关功能的需求。
[1]李明.单片机原理与应用[M].北京：高等教育出版社。
以上就是关于定时开关控制器设计的内容。
定时电路的设计
定时电路的设计（论文）摘要：根据定时电路的设计要求，我们把该电路的工作过程分为三步进行：首先设置需要定时的时间；然后启动定时计数器开始计时，计时采用倒计时的方式工作，同时显示倒计时的时间；最后当定时结束时产生报警信号，用发光二极管指示定时结束。
关键词：分频器、时钟计数器、时钟振荡器、数码显示器、定时控制电路系统的功能描述：(1) 可任意设置定时的分和秒。
(2) 数码管显示减计数过程的时间，可显示分、秒。
(3) 定时结束报警。
一．实验原理①定时电路的方框图②系统组成及基本原理。
定时电路原理图如图1 所示，该电路由振荡器、计数器、时间显示、定时控制、定时时间设置几个部分组成。
定时时间设置。
时间设置电路可实现分的设置。
由于采用减计数方式，设置的时间就是需要的定时时间。
分的设置有两个过程：计数开始前为人工预置定时时间的分，此时S1=0，A13导通，A14断开，人工预置的时间分钟通过A13数据总线驱动器的D6~D0送入A9、A10计数器的数据端。
计数开始时，S1=1, A13断开，人工预置的分钟数据就不能通过A13送入A9、A10分计数器的数据端。
在减计数的过程中，分计数器从59 减到0。
由于A14的使能端接A9的借位端，当A9、A10分计数器减到0 时，A14导通使A9、A10自动设置到59。
计数、显示、分频。
计数器是整个定时系统的主要部分。
由4 块十进制加减计数器74LS168构成减法计数器。
分和秒计数器的模值都是60。
计数器的输出通过数码管驱动译码器A3~A6去驱动共阴极数码管显示时间，显示的时间值为分、秒。
计数器的计数时钟频率为 1 Hz，由晶体振荡器产生的32.768 Hz时钟，经过A17、A18两片计数器2的15次方分频得到。
定时启动和定时控制。
设置好定时时间的分值后，拨动开关S1接地(S1=0)，D触发器(A15)的Q=1, 设置的时间值送入计数器并显示。
S1再拨到U CC时(S1=1)，减计数定时开始。
定时控制器逻辑电路设计
定时控制器的主要功能是实现定时触发，它是一种用于实现定时功能的电子元件，可以在指定的时间内自动触发，从而实现定时功能。
它可以用于控制各种电子设备，如灯、空调、电视机等。
定时控制器的逻辑电路设计可以分为三个主要部分：时钟电路、计时器电路和触发电路。
一、时钟电路时钟电路的主要功能是产生定时时钟信号，它是定时控制器的核心部分，它可以产生一个定时的时钟信号，以控制其他部件的工作。
时钟电路的主要元件包括时钟源、时钟控制电路和时钟输出电路。
时钟源可以是外部电源，也可以是内部电源，如晶振、电容、电阻等。
时钟控制电路可以用于调节时钟源的频率，以满足不同的定时要求。
时钟输出电路可以将时钟信号输出到其他部件，以实现定时控制。
二、计时器电路计时器电路的主要功能是计算定时时间，它可以接收时钟信号，根据时钟信号的频率计算定时时间，并将定时时间输出到触发电路。
计时器电路的主要元件包括时钟接收电路、计数器、计时器和计时器输出电路。
时钟接收电路可以接收时钟信号，并将其转换为计时器可以识别的信号。
计数器可以根据时钟信号的频率计算定时时间。
计时器可以将计算出的定时时间输出到计时器输出电路，以实现定时控制。
三、触发电路触发电路的主要功能是根据计时器输出的定时时间触发设备，从而实现定时功能。
触发电路的主要元件包括计时器接收电路、比较器、触发器和触发输出电路。
计时器接收电路可以接收计时器输出的定时时间信号，并将其转换为比较器可以识别的信号。
比较器可以比较定时时间信号和当前时间信号，当定时时间到达时，比较器会输出一个触发信号。
触发器可以将触发信号转换为设备可以识别的信号，从而实现定时触发功能。
以上就是定时控制器的逻辑电路设计，它由时钟电路、计时器电路和触发电路三个部分组成，它可以实现定时触发功能，从而控制各种电子设备。
定时控制器逻辑电路设计
定时控制器逻辑电路设计1.时钟电路：定时控制器需要一个稳定的时钟信号来进行计时。
一个常用的时钟电路是使用晶体振荡器和计数器构成的。
晶体振荡器提供了一个固定频率的方形波信号，并通过计数器将其转换为可用的时钟信号。
2.计数器：计数器用于进行时间计数。
它可以是一个二进制同步计数器，可以根据时钟信号递增，并在达到预设的计数值时触发输出信号。
计数器的位数决定了定时控制器的计时范围。
3.预设器：预设器用于设置定时控制器的触发时间。
它可以是一个二进制的预设器，用于设置计数器的初始值。
当计数器的计数值与预设值相等时，预设器将向触发电路发出触发信号。
4.触发电路：触发电路用于接收来自预设器的触发信号，并产生输出信号。
触发电路可以是一个开关电路，通过控制输出信号的开关状态来触发特定事件。
上述是一个基本的定时控制器逻辑电路设计。
然而，在实际应用中，通常需要考虑更多的因素，例如精度、可调性和扩展性等。
以下是一些可以进一步优化和扩展的设计考虑因素：1.可调性：定时控制器设计应该具有可调性，以便用户可以根据需要调整触发时间。
这可以通过添加可调的预设器来实现。
用户可以通过设置预设的计数值来调整触发时间。
2.精度：定时控制器的精度是一个重要的考虑因素。
精度可以通过使用更高频率的时钟信号和更大位数的计数器来提高。
此外，还可以使用更精确的计时元件，如RTC（实时时钟）芯片。
3.可扩展性：定时控制器设计应具有可扩展性，以满足不同应用的需求。
这可以通过添加额外的预设器和触发电路来实现。
每个预设器可以设置不同的触发时间，每个触发电路可以控制不同的输出信号。
4.电源管理：定时控制器还应该考虑电源管理。
例如，可以添加一个低功耗模式，以延长电池寿命或减少能源消耗。
总的来说，定时控制器逻辑电路设计需要考虑时钟电路、计数器、预设器和触发电路。
通过优化和扩展这些基本设计，可以实现更高的可调性、精度和可扩展性。
定时控制器逻辑电路的设计对于实现精确的时间控制和自动化控制是至关重要的。
定时控制器逻辑电路设计
定时控制器逻辑电路设计定时控制器逻辑电路设计是一项重要的任务，它涉及到定时控制器的功能和性能。
在现代社会，定时控制器被广泛应用于各种电子设备中，如家电、工业设备和通信设备等。
它们通过精确的时间控制，实现了设备的定时运行和操作。
为了实现定时控制器的功能，需要设计逻辑电路来正确判断和响应不同的输入信号。
这些输入信号可以来自外部用户的操作，也可以通过内部传感器捕获。
设计合理的逻辑电路可以确保定时控制器的操作可靠性和稳定性。
在本文中，我们将介绍定时控制器逻辑电路设计的背景和重要性。
我们将探讨不同的设计考虑因素，如输入信号处理、逻辑判断和输出控制。
通过深入研究这些问题，可以帮助工程师们更好地理解和应用定时控制器逻辑电路设计。
定时控制器逻辑电路设计的目标是实现高效、准确的定时控制功能。
通过本文的研究，读者们将能够掌握有关定时控制器逻辑电路设计的基本知识，为实际应用提供指导和支持。
明确定时控制器逻辑电路设计的功能和性能要求。
确定需求和功能: 首先要明确定时控制器的具体需求和功能，例如控制某个设备的开关，设置定时器等等。
确定电路元件: 根据需求确定所需要的电路元件，例如计时器、触发器、逻辑门等等。
绘制电路图: 使用专业的电路设计软件，根据需求绘制电路图，包括连接线路和电路元件的布局。
进行逻辑设计: 根据电路图进行逻辑设计，确定各个电路元件之间的逻辑关系和操作方式。
选择电路分析工具: 根据设计的需求，选择合适的电路分析工具，进行电路的分析和验证。
进行仿真测试: 使用仿真工具对电路进行仿真测试，验证电路的功能和性能。
优化和调试: 根据仿真测试结果进行优化和调试，确保电路的性能和可靠性。
制作原型和验证: 根据最终设计结果制作电路的原型，并进行验证测试，确保设计的可行性和可靠性。
文档记录和总结: 对整个设计过程进行文档记录和总结，包括设计思路、电路图、仿真测试结果等等。
质量控制和验收: 进行质量控制和验收，确保设计的电路符合要求，并满足客户的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一概述为了能使仪器在特定的时间内工作,通常需要人在场干预才能完成。
本课题设计的定时器,就是能使你不在时,仪器也能按时打开和关闭。
例如你想用录音机、录像机录下某一时间断的节目,而这一段时间你又有其他事要做,不在家或机器旁边,你就可以实现预置一下定时器。
在几点几分准时打开机器,到某时某刻关掉机器。
数字钟是采用数字电路实现对时、分、秒数字显示的计时装置，以其显示的直观性、走时准确稳定而受到人们的欢迎，广泛用于个人家庭、车站、码头、办公室等公共场所，给人们的生活、学习、工作、娱乐带来了极大的方便，诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、通断动力设备、以及各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。
定时控制器由供电单元、数字钟单元、定时单元以及控制输出单元等几部分组成.如图1所示为定时控制器系统框图。
图1二．设计任务和要求设计一个带数组电子钟的定时控制器逻辑电路，具体任务要求如下：1．可设定定时启动（开始）时间与定时结束（判定）时间2.定时开始，指示灯亮；定时结束，指示灯灭3.定时范围可以选择4.具有电子钟功能,显示为四位数三.电路设计数字钟一般由振荡器、分频器、计数器、译码器、显示器等几部分组成。
这些都是数字电路中应用最广的基本电路。
石英晶体振荡器产生的时标信号送到分频器，分频电路将时标信号分成每秒一次的方波秒信号。
秒信号送入计数器进行计时，并把累计的结果以“时”、“分”、“秒”的数字显示出来。
“秒”的显示由两级计数器和译码器组成的六十进制计数电路实现；“分”的显示电路与“秒”相同，“时”的显示由两级计数器和译码器组成的二十四进制计数电路实现。
所有计时结果结果由六位数码管显示。
3.1石英晶体振荡器振荡器是电子钟的核心，用它产生标准频率信号，再由分频器分成秒时间冲。
振荡器振荡频率的精度与稳定度基本上决定了钟的准确度。
振荡器是由石英晶体，微调电容与集成反相器等元件构成。
石英晶体振荡器电路给数字钟提供一个频率稳定准确的32768Ｈz的方波信号，可保证数字钟的走时准确及稳定。
不管是指针式的电子钟还是数字显示的电子钟都使用了晶体振荡器电路。
图中1门、2门是反相器，1门用于振荡，2门用于缓冲整形，R1为反馈电阻，反馈电阻的作用是为反相器提供偏置，使其工作在放大状态。
反馈电阻R1的值选取太大，会使放大器偏置不稳甚至不能正常工作；R值太小又会使反馈网络负担加重。
图中C1是频率微调电容，一般取5-35pF。
C2是温度特性校1正电容，一般取20-40pF。
电容C1、C2与晶体共同构成∏形网络，以控制振荡频率，并使输入输出相移180度。
从有关手册中，可查得C1、C2均为30pF。
当要求频率准确度和稳定度更高时，还可接入校正电容并采取温度补偿措施。
石英晶体振荡器XTAL的振荡频率选为32768Hz。
该元件专为数字钟电路而设计，其频率较低且稳定，有利于减少分频器级数，可用反相器整形而得到矩形脉冲输出。
由于CMOS电路的输入阻抗极高，因此反馈电阻R1可选为10MΩ。
较高的反馈电阻有利于提高振荡频率的稳定性。
非门电路可选74HC00。
3.2电源电路本系统电源,如不用实验室电源,可以采用三端稳压块获得+5v稳压输出,如图2所示图23.3分频器在数字电路中，分频器是一种可以进行频率变换的电路，其输入、输出信号是频率不同的脉冲序列。
输入、输出信号频率的比值称为分频比。
例如，2分频器的输出信号频率是输入信号频率的21，8分频器的输出信号频率是输入信号频率的81。
通常实现分频器的电路是计数器电路，一般采用多级2进制计数器来实现。
例如，将32768Hz 的振荡信号分频为1Hz 的分频倍数为32768（152），即实现该分频功能的计数器相当于15级2进制计数器。
常用的２进制计数器有74HC393等。
本次课程设计中采用CD4060来构成分频电路。
CD4060在数字集成电路中可实现的分频次数最高，而且CD4060还包含振荡电路所需的非门，使用更为方便。
CD4060计数器为14级2进制计数器，可以将32768Hz 的信号分频为２Hz ，其内部框图如图所示，从图中可以看出，CD4060的时钟输入端两个串接的非门，因此可以直接实现振荡和分频的功能。
3.4 计数器3.4.1同步十进制加法计数器74160功能介绍同步十进制加法计数器74160电路如图1所示，此电路增加了预置数、保持和异步置零的功能。
图1中LOAD ′为预置数控制端,RCO 为进位输出端,CLR 为异步置零端，ENP 和ENT 为工作状态控制端。
CLK 为脉冲控制端，Q A 、Q B 、Q C 、Q D 为输出控制端。
3.4.2 六十进制计数秒计数器的电路形式很过，一般都是由一级十进制计数器和一级六进制计数器组成，是用两块中规模集成电路74LS160按反馈置零法串接而成。
秒计数器的十位和个位，输出脉冲除用作自身清零外，同时还作为“分”计数器的输入信号。
当第一个脉冲来到时两个数显同步置零，显示00状态，即两个同步十进制加法计数器的输出分别为0000和0000，当第二个脉冲来到时个为脉冲作用下第一个同步十进制加法计数器的输出变为0001，而第二个同步十进制加法计数器的工作状态控制端接的为低电平，所以不工作，继续保持为0000状态不变，当第一个同步十进制加法计数器输入第九个脉冲后，RCO 进位输出端会置1，同时第二个同步十进制加法计数器的工作状态控制端接的为高电平，所以开始工作，输出由0000变为0001，然后保持至第一个同步十进制加法计数器的输出再次变为1001。
当第一个同步十进制加法计数器的输出为0101，同时第二个同步十进制加法计数器的输出为1001时，两个同步十进制加法计数器的预置数控制端被同时置为0，即两个同步十进制加法计数器的输出均变为0000，从而完成六十进制计数, 电路如图3图33.4.3 二十四进制计数二十四进制小时计数器，是用两片74LS160构成的。
也可用两块中规模集成电路74LS160和与非门构成。
当第一个脉冲来到时两个数显同步置零，显示00状态，即两个同步十进制加法计数器的输出分别为0000和0000，当第二个脉冲来到时个为脉冲作用下第一个同步十进制加法计数器的输出变为0001，而第二个同步十进制加法计数器的工作状态控制端接的为低电平，所以不工作，继续保持为0000状态不变，当第一个同步十进制加法计数器输入第九个脉冲后，RCO进位输出端会置为1，同时第二个同步十进制加法计数器的工作状态控制端接的为高电平，所以开始工作，输出由0000变为0001，然后保持至第一个同步十进制加法计数器的输出再次变为1001。
当第一个同步十进制加法计数器的输出为0010，同时第二个同步十进制加法计数器的输出为0011时，两个同步十进制加法计数器的预置数控制端被同时置为0，即两个同步十进制加法计数器的输出均变为0000，从而完成二十四进制计数,电路如图4。
图43.5数字钟单元他分别由秒脉冲发生器,秒、分、时计数器、译码器,显示器等组成。
这里只要设计成四位显示。
“分”从00至59,“时”从00至23秒可以用发光二极管显示。
3.6继电器电路继电器的通、断受控制器输出控制,当“开始定时”设定值到达时,继电器应该接通。
而当“定时结束”设定值到达时.继电器应该断开。
其定时波形如图6所示。
继电器的出点可接交流、直流或其他信号。
图63.7定时器部分3.7.1定时器定时时间的设定定时器定时时间的设定,可以用逻辑开关(四个一组),分别置入0或1,再加译码、显示,就知其所设定的值.例如,四位开关为“1001”,显示器即显示9。
另一个办法,用8421BCD码拨码开关KS系列器件,拨码开关本身可显示数字,同时输出BCD码。
例如,拨码开关置成“6”,其8421端将分别输出“0110”,并有“6”指示。
3.7.2定时器预置开关定时器控制的功能是将数字钟的时间与预置的开、关时间进行比较，并完成相应的开关动作。
在定时预置开关电路中，有两组开关——其实定时时间开关和中止定时时间开关每组有四个开关（拨码开关）他们输出的都是BCD码。
3.8控制部分3.8.1控制器控制器的任务是将计数值与设定值进行比较,若两者值相等,则输出控制脉冲,使继电器电路接通。
由于定时的时间有起始时间和终止时间,所以,为了区别这两个信号,采用交叉供电方式或采用三态门进行控制。
3.8.2控制电路部分U8～U9数字钟输出和定时拨码开关输出是通过异或们74LS86进行一位一位的比较，当定时开关时间到，即所有的数值全相等，在U1474LS30与非门输出端输出一个负脉冲，使控制触发器U1374LS112变为高电平。
Q为高电平，使得继电器RL1和RL2接通，定时器开始定时。
RL1的接通，使得+5V从加入起始定时开关而转加到中止定时开关上，由于控制触发器U13Q=1(Q=0),使定时器的定时开始指示灯亮当运行时间到中止时间设定值时，U14又一次输出一个负脉冲，使得控制触发器U13翻转，Q=0 U13的低电平是T1和T2关断，RL1继电器释放，又回到定时前的工作状态。
同时Q=0又使定时结束指示灯亮RL2用于外界所需控制的仪器。
按下S2，可以去掉可能预先存在的定时设定。
3.9控制电路U8~U9数字钟输出和定时拨码开关输出是通过异或们74LS86进行一位一位的比较，当定时开关时间到，即所有的数值全相等，在U1474LS30与非门输出端输出一个负脉冲，使控制触发器U1374LS112变为高电平。
Q为高电平，使得继电器RL1和RL2接通，定时器开始定时。
RL1的接通，使得+5V从加入起始定时开关而转加到中止定时开关上，由于控制触发器U13Q=1(Q=0),使定时器的定时开始指示灯亮当运行时间到中止时间设定值时，U14又一次输出一个负脉冲，使得控制触发器U13翻转，Q=0 U13的低电平是T1和T2关断，RL1继电器释放，又回到定时前的工作状态。
同时Q=0又使定时结束指示灯亮RL2用于外界所需控制的仪器。
3.10整体电路“秒计数器”采用60进制计数器，是由2片74LS160和1片74LS00采用异步置0法连接而成,第一片的74LS160的十进制输出经74LS00反向后接第二片的CP,当第1片的计数到9时,C输出高电平,此时第2片计数器CP=0,当下一个秒脉冲到达时第1片变为0,第2片变为CP脉冲成为上升沿,第2片计数器计数为1。
这样一直计数下去当计数到50以后,第2片计数器的LD接第2片的计数器输出接了74LS00的Q0和Q2对应的反向输出此时为LD=0,下一个脉冲到达第1片时，第1片计数从0开始计数，当第1片计为9时，第2片计数变为0；因为下一秒第1片将给第2片了一个CP脉冲，第2片的计数器输出接了74LS00的Q0和Q2对应的输出,并且第1片给第2片一因此在变为6的瞬间置零,也变为0,达到了计60的目的,这时从第2片中引出一个分脉冲作为分计数器的输入CP脉冲。
