接触网使用的工具汇总
高铁接触网专用工具课件
02
接触网专用工具种类及用途
接触网检修工具
总结词
用于接触网的日常检查和维修的 工具。
详细描述
包括各种检修钳、扳手、螺丝刀、 万用表等，用于检查接触网的电 气性能、机械状态和连接情况， 确保接触网的正常运行。
接触网维护工具
总结词
用于保持接触网设备良好的工作状态 的工具。
详细描述
包括清洁工具、润滑工具等，用于定 期清理和润滑接触网设备，防止设备 磨损和卡滞，确保接触网的稳定运行。
智能化与自动化技术的应用
智能化技术应用
智能化技术如人工智能、机器学习等在接触网专用工具中得到了应用，可以实现自动识别、自动检测 和自动修复等功能，提高了工具的自动化水平。
自动化技术应用
自动化技术如遥控、遥测等在接触网专用工具中得到了应用，可以实现远程控制、自动操作等功能， 提高了工具的操作效率和安全性。
在使用接触网专用工具前， 必须进行详细检查，确保 工具完好无损，符合安全 标准。
按规定操作使用
严格按照工具的使用说明 进行操作，不得违规操作 或擅自改装。
使用后及时保养
使用后应进行清洁保养， 保持工具性能良好和延长 使用寿命。
安全防护措施
佩戴防护用具
操作人员应佩戴合适的防 护眼镜、手套等，以防止 受伤。
典型案例介绍与分析
案例一
案例三
高铁接触网检修工具使用不当导致的 安全事故
创新型高铁接触网专用工具的应用与 推广
案例二
使用高铁接触网专用工具提高检修效 率的实际案例
实践操作演示与指导
操作一
高铁接触网检修工具的正确使用方法
操作二
常见故障排查与解决技巧
操作三
安全防护措施与注意事项
接触网常备的零件与材料

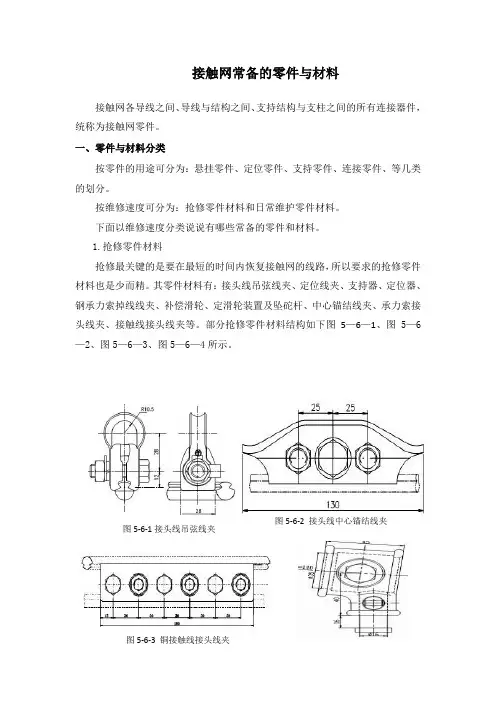

接触网常备的零件与材料接触网各导线之间、导线与结构之间、支持结构与支柱之间的所有连接器件，统称为接触网零件。
一、零件与材料分类按零件的用途可分为：悬挂零件、定位零件、支持零件、连接零件、等几类的划分。
按维修速度可分为：抢修零件材料和日常维护零件材料。
下面以维修速度分类说说有哪些常备的零件和材料。
1.抢修零件材料抢修最关键的是要在最短的时间内恢复接触网的线路，所以要求的抢修零件材料也是少而精。
其零件材料有：接头线吊弦线夹、定位线夹、支持器、定位器、钢承力索掉线线夹、补偿滑轮、定滑轮装置及坠砣杆、中心锚结线夹、承力索接头线夹、接触线接头线夹等。
部分抢修零件材料结构如下图5—6—1、图5—6—2、图5—6—3、图5—6—4所示。
图5-6-1接头线吊弦线夹图5-6-2 接头线中心锚结线夹图5-6-3 铜接触线接头线夹2.日常维护零件材料在日常维护的零件材料是比较多的，有：旋转腕臂底座、旋转腕臂拉杆底座、双耳连接器、套管铰环、连接板、楔形线夹、终端锚固线夹、承锚及线锚角钢等等。
部分零件材料结构如图5—6—5、图5—6—6、图5—6—7、图5—6—8、图5—6—9所示。
二、零件的使用要求接触网零件在使用前，除了检查是否符合型号、规格之外，还应对零件进行图5-6-4 支持器图5-6-5旋转腕臂底座图5-6-6套管双耳图5-6-7接触线电连接线夹 图5-6-8 双承力索线夹图5-6-9 悬吊滑轮外观检查，其应符合下列要求：（1）表面应光洁，无裂纹、毛刺、砂眼、气泡等缺陷。
（2）零件的活动部位应灵活，配套连接无障碍。
（3）凡经过热镀锌的零件，锌层应均匀，无脱落、锈蚀现象。
（4）焊接零件应连续焊实，无虚焊、假焊等现象。
接触网常用零件
三跨式接触线中心锚结线夹
接触线中心锚结线夹
中心锚结线夹
承力索中心锚结线夹
六 电连接装置
接触线电连接线夹
ቤተ መጻሕፍቲ ባይዱ
用途：适用于标称截面为 85mm2、110mm2、 120mm2、150mm2的 铜合金或铜接触线与软铜 绞线TRJ95、TRJ120之 间电气连接处。
承力索电连接线夹
用途：适用于铜及铜合金 电连接线与铜及铜承力索 或铜合金承力索与钢承力 索（GJ80、GJ100）、 铝包钢芯承力索 （GLZC120/35）、铝包 钢承力索（GLJE30/50、 LBGJ70、LBGJ90）的 电气连接处。
定位环
用途：适用于正线或站线 锚段关节非工作支接触线 或承力索定位处。
锚支定位卡子
二、定位装置
用途：用于在斜腕臂 上方连接耳环式零件 。
套管双耳
组 合 定 位 器
用途：用于在直线区段或R>800m曲线段腕臂柱上通 过定位线夹固定接触线。
用途：适用于在定位处固定 接触线。
定位线夹
用途：适用于在腕臂和定位 管上固定耳环类零件。
定位管卡子
定位钩
三 棘轮下锚补偿装置
用途：本装置用于接触网下 锚处调整导线张力。
接触线棘轮补偿装置
用途：本装置用于接触 网下锚处调整导线张力。
承力索棘轮补偿装置
用途：本零件适用于线型为 (TJ95-127)和（LXGJ80-100） 承力索终端锚固使用
承力索终端锚固线夹
接触线终端锚固线夹
四 悬吊零件
接 触 线 电 连 接 线 夹
承力索电连接线夹
承 力 索 电 连 接 线 夹
接触线电连接线夹
承力索电连接线夹
高铁接触网专用工具的认知与使用(培训)
用途：接触网弹性吊索的安装及检修。
主要技术及工艺要求：测 量 计：4KN承力索安装间隙：19mm弹性吊索间隙：11mm吊索轮距：72mm线卡形式：德式尺 寸：70×18cm重 量：7.45kg性能描述：1 、双头卡线方式简单实用，大大提高紧线时间，提高了工作效率。
2、 拉力表直观、精密，能很准确的在表盘上显示数值。
3、 特殊航空材料制作，大大减小了工具重量，方便携带。
承力索卡线器承力索卡线胶轮防坠落挂钩指针式拉力表弹性吊索卡线胶轮张力调节螺母弹性吊索卡线器适合各种规格承力索特殊材料制作，重量轻，方便携带读书直观，双头卡线方式简单、实用使用方法及标准：1、根据安装示意图或装配图材料表检查零部件是否齐全；检查零件是否有影响使用的质量缺陷或变形；紧固件之间配合是否灵活。
2、清洁线夹与线索接触部位的杂物和氧化皮。
3、 弹性吊索安装顺序：4 、弹性吊索安装步骤4.1进行几何测量并标记 (弹性吊索线夹位置及吊弦位置) 4.2 弹性吊索剪裁–加长20cm(即18m弹性吊索裁成18.2m)；安装其中一个弹性吊索线夹(线夹朝向中锚方向)；在另一端安装弹性吊索紧线器 (永远朝向下锚方向)；以2.5 kN 张力拉紧弹性吊索 (比额定张力低1 kN)。
4.3 安装弹性吊索线夹：注意：用扭矩扳手交替紧固四个螺栓，保证四个螺栓上的紧固力矩均达到23Nm。
4.4 按照吊弦安装手册安装弹性吊索用吊弦；测量导线高度并根据误差调整吊弦长度（弹性吊索吊弦与定位线夹高度差为零，跨中第一吊弦与相邻弹性吊索吊弦的高度差必须小于1 cm ）；按正常张力3.5 kN固定弹性吊索；4.5 按照第3条安装第二个弹性吊索线夹；4.6 拆除弹性吊索紧线器。
4.7 安装后检查检查项目：紧固力矩、止动垫片折弯位置、螺栓是否交替紧固。
检查工具：扭矩扳手、目测。
4.8评价标准：弹性吊索张力达到设计要求为合格。
弹性吊索安装工具的对比1、一体式设计高空作业安装、操作方便2、弹性吊索紧线器在作业中始终保持挂在承力索上，机体的重量不会影响到弹性吊索安装张力的准确性。
接触网常用工具使用
高枝剪
产品特点：
• 三级伸缩铝管高枝剪长5M • 采用3节伸缩铝管，可根据树木高低随意调
节，铝合金重量轻，操作轻便。 • 剪树枝时只需要通过拉绳轻轻一拉即可， 省却爬树的麻烦.附带锰钢精制的钢锯片， 锋利耐用，可根据工作需要安装与否，拆 装很方便，钢锯用于锯断粗形树枝。
DJJ-8接触网激光检测仪
工作原理 扭矩扳手（扭力扳手）发出卡塔声音的原理很简单，可 以分为以下几个步骤去理解： 1、扭矩扳手在发出“卡塔”声后是提示已达到你 要求的扭矩值了； 2、扭矩扳手所发出的“卡塔”是由本身内部的扭 矩释放结构产生的，其结构分为压力弹簧、扭矩释放关 节、扭矩顶杆三结构所组成. 3、首先在扭矩扳手上设定所需扭矩值（由弹簧套 在顶杆上向扭矩释放关节施压），锁定扭矩扳手，开始 拧紧螺栓。当螺栓达到扭矩值（当使用扭力大于弹簧的 压力）后，会产生瞬间脱节的效应。在产生脱节效应的 瞬间发出关节敲击，扳手金属外壳所发出的“卡塔”声。
十扭矩扳手使用扭矩扳手也叫扭力扳手力矩就是力和距离的乘积在紧固螺丝螺栓螺母等螺纹紧固件时需要控制施加的力矩大小以保证螺纹紧固且不至于因力矩过大破坏螺纹所以用扭矩扳手来操作
接触网常用检修工具的使用
随着电气化铁路地飞速发展， 接触网专业化维修队伍正不断 加强，以前的老式调整和维修 工具已不能适应接触网的需求。 本课针对接触网专业化维修队 相关的一些新式检修工具做一 介绍，希望大家开拓视野，合 理吸收,共同学习。
• 11、锚段关节：精度±4mm;
• • • • • •
12、定位器坡度：1:n(n精确到0.1); 13、自由测量:水平精度±4mm,垂直精度:±3mm; 14、跨距测量:范围:35000mm,精度±5mm; 15、导高 1 :范围: 3000-15000mm 精度:±3mm; 16、拉出值1 :范围:±3000mm，精度:±4mm ; 17、导高: 2 :范围: 3000-15000mm 精度::±3mm; 18、拉出值2 :范围:±3000mm，精度:±4mm ; 19、高差:精度:±4mm ; 20、导高 1 :范围: 3000-15000mm 精度:±3mm
接触网常用零件
接触线中心锚结线夹
讲解：XX
18
用途：适用于电气化铁路接触网系统 中防止整个锚段向一侧窜动或接触悬 挂断线时缩小事故范围。
承力索中心锚结线夹
讲解：XX
19
三跨式接触线中心锚结线夹
接触线中心锚结线夹
讲解：XX
20
中心锚结线夹
承力索中心锚结线夹
讲解：XX
21
六 电连接装置
接触线电连接线夹
用途：适用于标称截面为 85mm2、110mm2、 120mm2、150mm2的 铜合金或铜接触线与软铜 绞线TRJ95、TRJ120之 间电气连接处。
接触网常用零件图 片及说明
一 定位装置
二 棘轮下锚补偿装置
三 悬吊零件
四 中心锚结装置
五 电连接装置
六 软横跨用零件
七 软横跨用零件
讲解：XX
1
一 腕臂系统
用途：适用于在¢60平腕臂上悬 挂承力索
承力索底座
讲解：XX
2
用途：适用于在平、斜腕臂之间的加强连接。
讲解：XX
3
用途：适用于在斜腕臂及定位 管中连接定位器或连接其它带 钩头零件
承力索终端锚固线夹
讲解：XX
14
接触线终端锚固线夹
讲解：XX
15
四 悬吊零件
用途：适用于电气化 铁道接触网系统中在 承力索上悬吊接触线。调整体吊弦
滑动吊弦
讲解：XX
17
五、中心锚结装置
用途：适用于电气化铁路接触网 系统中防止整个锚段向一侧窜动 或接触悬挂断线时缩小事故范围。
横承力索线夹
讲解：XX
27
双耳楔形线夹
用途：本零件用于电气化铁道接触网系统 中以截面为50、80、100mm2 的铜包 钢绞线或镀铝锌钢绞线终端锚固处 。
接触网工具
• 17、线岔模式 • 岔心侧： 导高 1 :范围: 3000-15000mm 精度:±3mm; 拉出值1 :范围:±3000mm，精度:±4mm ; 导高 2 :范围: 3000-15000mm 精度:±3mm; 拉出值2 :范围:±3000mm，精度:±4mm ; 高差精度:±4mm ; • 定位点： 导高 1 :范围: 3000-15000mm 精度:±3mm; 拉出值1 :范围:±3000mm，精度:±4mm ; 定位器坡度：1:1：n(n精确到0.1); 导高 2 :范围: 3000-15000mm 精度:±3mm; 拉出值2 :范围:±3000mm，精度:±4mm ; 定位器坡度:2:1：n(n精确到0.1); • 非岔心侧： 导高 1 :范围: 3000-15000mm 精度:±3mm; 拉出值1 :范围:±3000mm，精度:±4mm ; 导高 2 :范围: 3000-15000mm 精度:±3mm; 拉出值2 :范围:±3000mm，精度:±4mm ; 高差精度 :±4mm 。
一、测量类接触网工具
1、多功能激光接触网检测仪
• 产品介绍 多功能激光接触网检测仪是电气化铁路接 触网几何参数测量的专用仪器。该仪器采用 635nm半导体激光器、专用摄像头，视频监 控和相位脉冲技术，可对接触网的导高、拉 出值、定位器坡度、锚段关节、线岔、超高、 轨距及红线等14个几何参数进行快速测量。 该仪器背面的定位基点与配套的定位装置， 可实现快速安装定位。该仪器通过手持式显 示装置，直接观察被测目标，可方便直观地 观测定位，上面的TFT显示屏是视频显示， 下面的液晶显示屏是测量模块显示屏。因此， 该仪器具有体积小、重量轻、显示直观、测 量速度快、安全可靠等特点。该仪器还配有 照明装置，可适应夜晚作业和隧道作业的需 求。目前已广泛应用于北京、郑州、成都、 沈阳等各大铁路局及高速铁路施工现场。
接触网零件图以及功能介绍
长支持器本零件适用于固定在Φ34mm、Φ27mm的定位管上，连接定位线夹，固定接触线。
异型并沟线夹适用于架空电力线路中导线的非承受力接续与分支，与绝缘罩配套使用起防护绝缘作用。
UT线夹适用于在电气化铁道接触网系统中下锚拉线与单环类零件连接处所用。
U型环补偿滑轮适用于在电气化铁道接触网系统终端下锚处补偿调节线索张力。
滑轮组按传动比分1:2、1:3和1:4三种规格，传动效率≥97% 。
承力索吊弦线夹适用于电气铁道接触网系统中铜、铝包钢绞线、铝包钢芯铝铰线、钢芯铝铰线、镀铝锌钢绞线承力索上悬吊直径不大于5mm的吊弦长、短吊环适用于电气化铁道接触网系统中截面高为50～80mm的角钢或槽钢构件上悬挂绝缘子串。
长定位环适用于道岔定位或反定位处连接定位器。
承力索承力索电连接线夹适用于TRJ95、TRJ120电连接线与GJ80、GJ100、TJ95、TJ120、TJ127承力索之间的并沟连接处。
承力索座适用于在平腕臂上悬挂承力索。
承力索终端锚固适用于电气化铁道接触网系统中在硬铜绞线(TJ70~120)承力索终端下锚处所用。
杵头杆杵座鞍子本零件适用于电气化铁道接触网系统中悬挂直径为Φ9mm～Φ20mm的金属绞线。
杵座楔形线夹适用于金属绞线做为承力索、横向承索及上下部定位绳等的终端与杵头零件的连接处。
带耳定位环线夹适用于电气化铁道接触网系统中软横跨的定位索上悬吊接触悬挂所用，斜吊线固定在耳孔上。
单耳连接器适用于电气化铁道接触网系统中在单环和双耳连接处。
单联碗头挂板定位管适用于电气化铁道接触网系统中腕臂与定位器的连接。
定位管卡子定位管支撑适用于电气化铁道接触网系统中定位装置的防风支撑。
定位环适用于电气化铁道接触网系统中腕臂及定位管中连接定位器或连接其它带钩头型零件。
定位环线夹本零件适用在软横跨结构中钩挂悬吊滑轮或定位器。
定位器适用于电气化铁道接触网系统中固定接触线位置。
定位线夹适用于接触线定位处，分别固定标称截面为85、110、120、150的铜或铜合金接触线。
