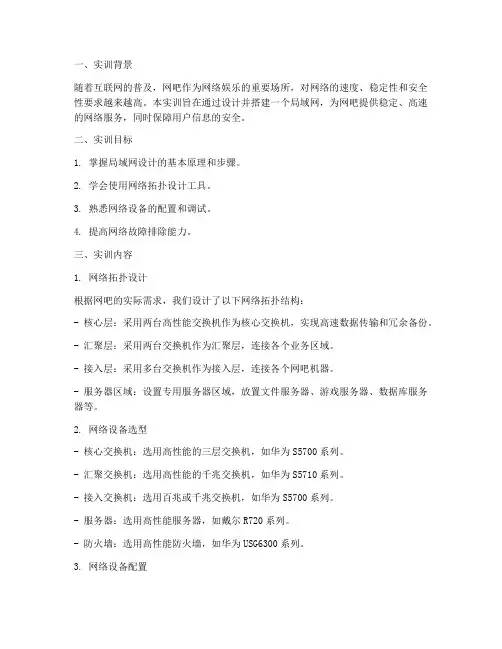

网吧局域网设计实训报告
一、实训背景随着互联网的普及，网吧作为网络娱乐的重要场所，对网络的速度、稳定性和安全性要求越来越高。
本实训旨在通过设计并搭建一个局域网，为网吧提供稳定、高速的网络服务，同时保障用户信息的安全。
二、实训目标1. 掌握局域网设计的基本原理和步骤。
2. 学会使用网络拓扑设计工具。
3. 熟悉网络设备的配置和调试。
4. 提高网络故障排除能力。
三、实训内容1. 网络拓扑设计根据网吧的实际需求，我们设计了以下网络拓扑结构：- 核心层：采用两台高性能交换机作为核心交换机，实现高速数据传输和冗余备份。
- 汇聚层：采用两台交换机作为汇聚层，连接各个业务区域。
- 接入层：采用多台交换机作为接入层，连接各个网吧机器。
- 服务器区域：设置专用服务器区域，放置文件服务器、游戏服务器、数据库服务器等。
2. 网络设备选型- 核心交换机：选用高性能的三层交换机，如华为S5700系列。
- 汇聚交换机：选用高性能的千兆交换机，如华为S5710系列。
- 接入交换机：选用百兆或千兆交换机，如华为S5700系列。
- 服务器：选用高性能服务器，如戴尔R720系列。
- 防火墙：选用高性能防火墙，如华为USG6300系列。
3. 网络设备配置- 核心交换机：配置VLAN、STP、RSTP等，实现网络隔离和冗余备份。
- 汇聚交换机：配置VLAN、STP、RSTP等，实现网络隔离和冗余备份。
- 接入交换机：配置VLAN、端口镜像等，实现网络隔离和监控。
- 服务器：配置IP地址、子网掩码、默认网关等，确保服务器正常运行。
- 防火墙：配置访问控制策略、安全规则等，保障网络安全。
4. 网络测试与优化- 连通性测试：使用Ping命令测试网络连通性，确保网络设备正常工作。
- 带宽测试：使用Iperf工具测试网络带宽，确保网络满足需求。
- 安全测试：使用安全扫描工具检测网络漏洞，及时修复。
四、实训总结通过本次实训，我们掌握了局域网设计的基本原理和步骤，学会了使用网络拓扑设计工具，熟悉了网络设备的配置和调试，提高了网络故障排除能力。

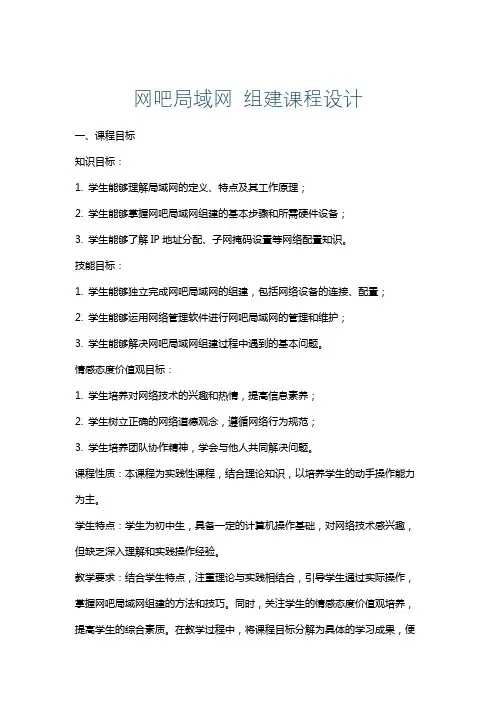

网吧局域网组建课程设计
网吧局域网 组建课程设计一、课程目标知识目标：1. 学生能够理解局域网的定义、特点及其工作原理；2. 学生能够掌握网吧局域网组建的基本步骤和所需硬件设备；3. 学生能够了解IP地址分配、子网掩码设置等网络配置知识。
技能目标：1. 学生能够独立完成网吧局域网的组建，包括网络设备的连接、配置；2. 学生能够运用网络管理软件进行网吧局域网的管理和维护；3. 学生能够解决网吧局域网组建过程中遇到的基本问题。
情感态度价值观目标：1. 学生培养对网络技术的兴趣和热情，提高信息素养；2. 学生树立正确的网络道德观念，遵循网络行为规范；3. 学生培养团队协作精神，学会与他人共同解决问题。
课程性质：本课程为实践性课程，结合理论知识，以培养学生的动手操作能力为主。
学生特点：学生为初中生，具备一定的计算机操作基础，对网络技术感兴趣，但缺乏深入理解和实践操作经验。
教学要求：结合学生特点，注重理论与实践相结合，引导学生通过实际操作，掌握网吧局域网组建的方法和技巧。
同时，关注学生的情感态度价值观培养，提高学生的综合素质。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 局域网基础知识- 局域网的定义与分类- 局域网的工作原理与拓扑结构2. 网吧局域网组建硬件设备- 网络传输介质（如双绞线、交换机等）- 网络连接设备（如路由器、网卡等）- 网络服务器与客户机配置3. 网络配置与管理- IP地址分配与子网掩码设置- 网络协议选择与应用（如TCP/IP协议）- 网络管理软件的使用与网络监控4. 网吧局域网组建步骤- 网络规划与设计- 网络设备连接与配置- 网络测试与故障排除5. 教学大纲安排与进度- 第一课时：局域网基础知识学习- 第二课时：网吧局域网硬件设备认识与选择- 第三课时：网络配置与管理方法学习- 第四课时：网吧局域网组建实践操作- 第五课时：网络测试与故障排除方法学习教材章节关联：- 《计算机网络》第二章：局域网技术- 《计算机网络》第四章：网络设备与网络管理- 《计算机网络》第五章：网络组建与维护教学内容遵循课程目标，结合教材章节，科学系统地组织与安排，注重实践操作，培养学生的实际动手能力。
计算机网络课程设计报告—组建大型网吧局域网
计算机网络课程设计报告—组建大型网吧局域网 This manuscript was revised on November 28, 2020课程设计报告课程设计题目：组建大型网吧局域网专业：软件工程班级： 1121818姓名：高金玺指导教师: 游胜玉2013年 6月 14日目录课程设计的目的及要求 (1)课程设计的内容 (1)绘制拓扑结构图 (2)详细步骤 (3)路由器或交换机配置的代码 (4)显示最终的结果 (7)课程设计总结 (9)大型网吧组网设计方案课程设计的目的及要求设计目的：通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及vlan配置，熟练掌握路由器和交换机的配置。
设计要求：要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的内容：需求特点描述；设计原则；解决方案设计，其中必须包含：（1）设备选型；（2）拓扑图；（3）VLAN划分；（4）IP地址规划；（5）综合布线设计。
课程设计的内容实验内容：设计一个具有500个用户节点的大型网吧的网络，其拓扑结构为树形，pc通过交换机连接起来，网络之间通过路由器或交换机连接起来，配置路由，实现局域网之间能够互相连通，在网络内部联网的分布使用的是私有IP地址，通过路由器进行NAT转换，连接到互联网，并且设计其安全性。
需求分析：数字信息时代飞速发展，人们对电脑的需求越来越多，对各种软件、游戏、媒体等对网络的要求也非常的高，所以为了满足消费者，网吧必须是建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，即以大幅度提高网吧竞争和盈利能力，建设成为一流的娱乐游戏网吧，以吸引各种消费群体打下强有力的基础。
计算机网络课程设计报告—组建大型网吧局域网
计算机网络课程设计报告—组建大型网吧局域网标准化工作室编码[XX968T-XX89628-XJ668-XT689N]课程设计报告课程设计题目：组建大型网吧局域网专业：软件工程班级： 1121818姓名：高金玺指导教师: 游胜玉2013年 6月 14日目录课程设计的目的及要求 (1)课程设计的内容 (1)绘制拓扑结构图 (2)详细步骤 (3)路由器或交换机配置的代码 (4)显示最终的结果 (7)课程设计总结 (9)大型网吧组网设计方案课程设计的目的及要求设计目的：通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及vlan配置，熟练掌握路由器和交换机的配置。
设计要求：要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的内容：需求特点描述；设计原则；解决方案设计，其中必须包含：（1）设备选型；（2）拓扑图；（3）VLAN划分；（4）IP地址规划；（5）综合布线设计。
课程设计的内容实验内容：设计一个具有500个用户节点的大型网吧的网络，其拓扑结构为树形，pc通过交换机连接起来，网络之间通过路由器或交换机连接起来，配置路由，实现局域网之间能够互相连通，在网络内部联网的分布使用的是私有IP地址，通过路由器进行NAT转换，连接到互联网，并且设计其安全性。
需求分析：数字信息时代飞速发展，人们对电脑的需求越来越多，对各种软件、游戏、媒体等对网络的要求也非常的高，所以为了满足消费者，网吧必须是建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，即以大幅度提高网吧竞争和盈利能力，建设成为一流的娱乐游戏网吧，以吸引各种消费群体打下强有力的基础。
这是我们要达到的商业目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计报告课程设计题目：组建大型网吧局域网专业：软件工程班级： 1121818姓名：高金玺学号: 201120181808指导教师: 游胜玉2013年 6月 14日目录◆课程设计的目的及要求 (1)◆课程设计的内容 (1)◆绘制拓扑结构图 (2)◆详细步骤 (3)◆路由器或交换机配置的代码 (4)◆显示最终的结果 (7)◆课程设计总结 (9)大型网吧组网设计方案◆课程设计的目的及要求➢设计目的：通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及vlan配置，熟练掌握路由器和交换机的配置。
➢设计要求：要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的内容：✧需求特点描述；✧设计原则；✧解决方案设计，其中必须包含：（1）设备选型；（2）拓扑图；（3）VLAN划分；（4）IP地址规划；（5）综合布线设计。
◆课程设计的内容➢实验内容：设计一个具有500个用户节点的大型网吧的网络，其拓扑结构为树形，pc通过交换机连接起来，网络之间通过路由器或交换机连接起来，配置路由，实现局域网之间能够互相连通，在网络内部联网的分布使用的是私有IP地址，通过路由器进行NAT转换，连接到互联网，并且设计其安全性。
➢需求分析：数字信息时代飞速发展，人们对电脑的需求越来越多，对各种软件、游戏、媒体等对网络的要求也非常的高，所以为了满足消费者，网吧必须是建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，即以大幅度提高网吧竞争和盈利能力，建设成为一流的娱乐游戏网吧，以吸引各种消费群体打下强有力的基础。
这是我们要达到的商业目标。
➢设计方案：采用树形结构，为了节约成本，各台电脑之间用交换机连接。
路由器之间用带时钟的串口线连接，交换机与路由器、路由器和服务器之间用直通线连接。
网络遵循实用性、经济性、实用性、可靠性和安全性的原则。
要求要有500个用户节点，无法使用单个网络，故采用单臂路由，划分Vlan的方法突破255台电脑数量限制。
而且还应使用vtp域划分网络。
◆绘制拓扑结构图说明：PC-PT: PC主机Switch-PT: 交换机Router-PT: 路由器Server-PT: 服务器黑实线：直通线黑虚线：交叉线红闪电状线：带时钟的DCE线详细步骤设备选型：设备选用于Cisco Pocket Tracer 5.3 素材库。
路由器：Generic Router-PT交换机：Generic Switch-PTPC机： Generic PC-PT服务器：Generic Server-PT直通线，交叉线，带时钟DCE串口该网络内部共有三个块---网吧PC机块，总台块，服务器块三块。
其中网吧PC机块的终端机最多，是用于网吧营业，给客户使用的电脑。
总台块是用于网吧管理人员管理网吧的控制端。
服务器块可以为网吧内网提供内网服务，如视频点播，音频点播，公共资料共享及局域网游戏等服务。
划分vtp域后由为与中心交换机连接的每台交换机配置一个vlan，以拓展网络的包容范围，实现大型网吧的PC机数量。
为各个模块设置好IP及掩码等信息后，设置路由器Router1和Router2，通过单臂路由及vlan来实现内网的通畅，使得网吧内的每台PC机都能访问内网服务器及外网（Internet），网吧内PC机之间也要实现互访。
需要注意的是，由于网吧管理及连通的必要性，本网吧内的所有主机都是互通的，所以未使用ACL进行访问控制。
VLAN划分；本网络共划分了6个vlan，分别如下：Vlan 名字对应交换机接口对应设备对应IP地址Vlan 2 vlan002 Switch1 fastEthernet0-5/1 PC0-1192.168.1.2-3Vlan 3 vlan003 Switch2 fastEthernet0-5/1 PC2-3192.168.2.2-3Vlan 4 vlan004 Switch3 fastEthernet0-5/1 PC4-5192.168.3.2-3Vlan 5 vlan005 Switch4 fastEthernet0-5/1 PC6-7192.168.4.2-3Vlan 6 vlan006 Switch5 fastEthernet0-5/1 Server0-1192.168.5.2-3Vlan 7 vlan007 Switch6 fastEthernet0-5/1 PC8-9192.168.6.2-3路由器或交换机配置的代码Router>enableRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface Serial0/0/0Router(config-if)#no shutdownRouter(config-if)#clock rate 9600Router(config-if)#ip address 192.168.0.1 255.255.255.0Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/0/1Router(config-if)#no shutdownRouter(config-if)#clock rate 9600Router(config-if)#ip address 192.168.1.1 255.255.255.0 Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/1/0Router(config-if)#no shutdownRouter(config-if)#clock rate 9600Router(config-if)#ip address 192.168.2.1 255.255.255.0 Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/1/0Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/0/1Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/0/0Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/0/1Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/1/0Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/1/1Router(config-if)#Router(config-if)#exitRouter(config)#interface FastEthernet0/0Router(config-if)#no shutdown②路由器的路由表配置：Router(config)#router ripRouter(config-router)#network 192.168.0.0 Router(config-router)#network 192.168.1.0 Router(config-router)#network 192.168.2.0 Router(config-router)#network 192.168.3.0 Router(config-router)#network 192.168.4.0 Router(config-router)#network 192.168.5.0 Router(config-router)#network 192.168.6.0 Router(config-router)#end其他路由器类似进行命令配置各个交换机的配置命令：① Switch0配置如下：Switch0(config)#interface FastEthernet0/1 Switch0(config)#switchport access vlan 3 Switch0(config)#interface FastEthernet0/2 Switch0(config)# switchport access vlan 3 Switch0(config)#interface FastEthernet0/3 Switch0(config)# switchport access vlan 3 Switch0(config)#interface FastEthernet0/4 Switch0(config)# switchport access vlan 3② Switch1配置命令如下：Switch1(config)#interface FastEthernet0/1 Switch1(config)#switchport access vlan 4 Switch1(config)#interface FastEthernet0/2Switch1(config)# switchport access vlan 4 Switch1(config)#interface FastEthernet0/3 Switch1(config)# switchport access vlan 4③ Switch2配置命令如下：Switch2(config)#interface FastEthernet0/1 Switch2(config)#switchport access vlan 5 Switch2(config)#interface FastEthernet0/2 Switch2(config)# switchport access vlan 5 Switch2(config)#interface FastEthernet0/3 Switch2(config)# switchport access vlan 5 Switch2(config)#interface FastEthernet0/4 Switch2(config)# switchport access vlan 5 其他交换机类似进行命令配置◆显示最终的结果➢网吧PC间互通➢网吧PC和总台互通➢网吧PC和服务器互通➢网吧PC和外网互通➢总台与外网互通➢总台与服务器互通➢服务器与外网互通课程设计总结本次课程设计不仅巩固了平时学过的计算机网络理论知识，还锻炼了动手实践能力。
