4系统可靠性分析方法讲述
4 系统可靠性分析与分配
系统可靠性基本概念 简单系统可靠度计算 系统可靠度分配
重点：
串联系统、并联系统、旁联系统可靠度计算； 系统可靠度分配方法：等分配法、按比例分 配法、AGREE分配法
1
4.1 系统可靠性基本概念
一、系统与单元
系统——由若干个部件相互有机地组合成一个 可完成某一功能的综合体。
随着单元数量的增加和单元可靠度增加，并联系统的可 靠度将增加。
系统的可靠度总是大于任一单元的可靠度。
13
并联系统失效率（寿命服从指数分布）：
n 2时
RS (t) 1 (1 e1t )(1 e2t ) e1t e2t e(12 )t
RS (t) 2et e2t
(1 2 )
s
RS ' (t) RS (t)
n
Pt1 t,t2 t, ,tn t F1(t)F2 (t) Fn (t) Fi (t) i 1 12
并联系统可靠度：
n
n
RS (t) 1 FS (t) 1 Fi (t) 1 (1 Ri (t))
i 1
i 1
系统中各单元可靠度相等时：
RS 1 (1 R)n
具有并联系统逻辑图的并联系统，其可靠度RS与功能关 系呈并联的单元数量n及单元的可靠度Ri有关。
(2et e2t )dt 3
0
2
有n个单元组成时:
tm
1
n i=1
1 i
1
(1
1 2
1 3
1) n
例3：设每个单元的寿命服从指数分布，且失效率为0.001/h，
求100h时，如下情况的系统可靠度：（1）两个单元构成的串 联系统；（2）两个单元构成的并联系统。

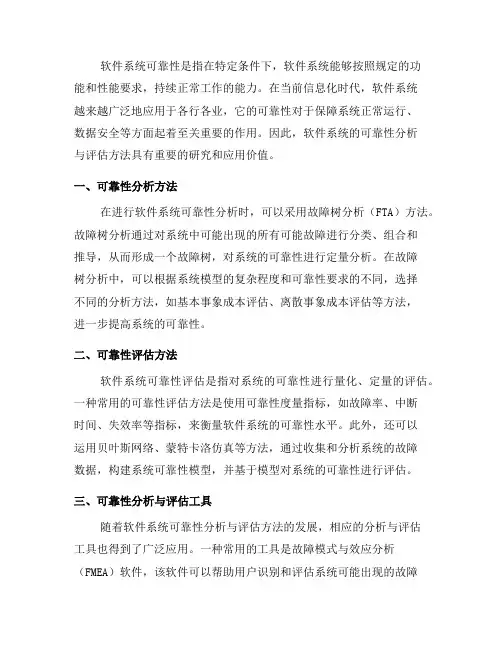

软件系统可靠性分析与评估方法(二)
软件系统可靠性是指在特定条件下，软件系统能够按照规定的功能和性能要求，持续正常工作的能力。
在当前信息化时代，软件系统越来越广泛地应用于各行各业，它的可靠性对于保障系统正常运行、数据安全等方面起着至关重要的作用。
因此，软件系统的可靠性分析与评估方法具有重要的研究和应用价值。
一、可靠性分析方法在进行软件系统可靠性分析时，可以采用故障树分析（FTA）方法。
故障树分析通过对系统中可能出现的所有可能故障进行分类、组合和推导，从而形成一个故障树，对系统的可靠性进行定量分析。
在故障树分析中，可以根据系统模型的复杂程度和可靠性要求的不同，选择不同的分析方法，如基本事象成本评估、离散事象成本评估等方法，进一步提高系统的可靠性。
二、可靠性评估方法软件系统可靠性评估是指对系统的可靠性进行量化、定量的评估。
一种常用的可靠性评估方法是使用可靠性度量指标，如故障率、中断时间、失效率等指标，来衡量软件系统的可靠性水平。
此外，还可以运用贝叶斯网络、蒙特卡洛仿真等方法，通过收集和分析系统的故障数据，构建系统可靠性模型，并基于模型对系统的可靠性进行评估。
三、可靠性分析与评估工具随着软件系统可靠性分析与评估方法的发展，相应的分析与评估工具也得到了广泛应用。
一种常用的工具是故障模式与效应分析（FMEA）软件，该软件可以帮助用户识别和评估系统可能出现的故障模式，从而有针对性地采取措施，提高系统的可靠性。
此外，还有一些商业化的软件可供选择，如ReliaSoft等，这些软件提供了一系列可靠性分析与评估的功能，帮助用户在实践中更加高效、准确地进行可靠性分析与评估。
四、可靠性分析与评估应用领域可靠性分析与评估方法的应用领域非常广泛。
在军事领域，可靠性分析与评估方法可以用于评估武器装备系统的可靠性，识别潜在的故障点，保障系统在战时的可靠运行。
在航空航天领域，可靠性分析与评估方法可以用于飞机、卫星等系统的可靠性分析，减少事故风险，提高空间探索的成功率。
可靠性的分析方法
可靠性的分析方法可靠性是指产品、系统、设备或服务在一定的时间内能够按照既定的要求完成任务和保持正常运行的能力。
可靠性分析是为了评估和提高产品或系统在特定环境条件下运行的能力，以保证其长期稳定性和可用性。
在可靠性分析中，可以使用多种方法来评估和分析产品或系统的可靠性。
以下是一些常用的可靠性分析方法。
1. 失效模式与影响分析（Failure Mode and Effects Analysis, FMEA）失效模式与影响分析是一种通过识别和评估故障模式及其潜在影响的方法。
它通过分析失效模式、确定失效原因、评估失效的后果和严重性，从而确定相应的风险等级，以制定相应的改进措施。
FMEA方法可以帮助识别和排除潜在的故障模式，减少故障的发生和影响。
2. 可靠性块图分析（Reliability Block Diagram, RBD）可靠性块图分析是一种利用块图的方式来描述系统的可靠性结构的方法。
通过将系统划分为不同的块，并将可靠性参数与每个块关联起来，可以计算整个系统的可靠性参数，如可靠性、失效率等。
可靠性块图分析可以帮助识别关键组件和路径，以便针对性地改进和提高系统的可靠性。
3. 可靠性增长分析（Reliability Growth Analysis, RGA）可靠性增长分析是一种在产品或系统开发阶段进行的可靠性评估方法。
通过记录和分析测试过程中的故障数据，可以评估产品或系统的可靠性增长趋势，并预测产品或系统在正常使用条件下的可靠性水平。
可靠性增长分析可以帮助确定错误的根本原因，改进设计和制造过程，并提高产品或系统的可靠性。
4. 故障树分析（Fault Tree Analysis, FTA）故障树分析是一种通过建立逻辑结构图来描述系统或产品故障的方法。
故障树使用逻辑门（与门、或门、非门）和事件来表示系统和组件的故障（事件），通过逻辑关系和概率计算，可以分析和评估系统的可靠性和故障传播路径。
故障树分析可以帮助确定系统故障的根本原因，以及采取相应的措施来预防和应对故障。
智能电网技术的电力系统可靠性评估：研究智能电网中的电力系统可靠性评估指标与方法(四)
智能电网技术的电力系统可靠性评估：研究智能电网中的电力系统可靠性评估指标与方法简介：随着科技的不断进步，智能电网技术的发展已经成为了电力领域的重要研究方向。
而在智能电网中，对于电力系统的可靠性评估尤为重要。
本文将探讨智能电网中电力系统可靠性评估的指标与方法。
一、电力系统可靠性评估的意义电力系统的可靠性评估可帮助我们了解电网的稳定性和安全性。
通过评估电力系统的可靠性，我们可以及时发现并修复系统中的故障，保证电力供应的可持续性。
特别是在智能电网技术的应用中，电力系统的可靠性评估对于确保智能电网的正常运行至关重要。
二、电力系统可靠性评估指标1. 平均故障间隔时间（MTBF）：MTBF是指在一定时间内发生故障的平均间隔时间。
通过计算MTBF，可以评估电力系统的故障率和可靠性水平。
MTBF越长，说明系统的可靠性越高。
2. 平均修复时间（MTTR）：MTTR是指在发生故障后，修复系统所需的平均时间。
MTTR越短，说明系统的故障修复效率越高。
3. 故障次数：故障次数是指在一定时间内系统发生故障的次数。
通过统计故障次数，可以评估系统的稳定性和故障率。
4. 可利用度（Availability）：可利用度是指系统正常运行期间的时间比例。
可利用度越高，说明系统的稳定性和可靠性越好。
三、电力系统可靠性评估方法1. 故障树分析（FTA）：故障树分析通过构建故障树来定量评估电力系统的可靠性。
通过分析故障树的逻辑结构，可以计算系统发生特定故障的概率，并提供针对故障的修复策略。
2. 可行性约束法（CCM）：可行性约束法通过定义系统故障条件与可行状态之间的约束关系，建立适用于智能电网的可靠性评估模型。
该方法可以考虑系统故障的多样性，并分析潜在的故障影响。
3. 随机过程模型：随机过程模型基于电力系统的历史数据，结合概率与统计学方法来评估系统的可靠性。
通过分析系统的故障数据，可以预测未来的系统可靠性水平，并制定相应的维护策略。
结论：智能电网技术的发展使得对电力系统可靠性评估的需求日益增加。
软件系统可靠性分析与评估方法(四)
软件系统可靠性是指软件系统在特定环境下，在一定时间内可以正常运行且不会出现故障的能力。
可靠性是软件系统质量的重要指标之一，对于确保系统的稳定性和用户满意度具有重要作用。
为了评估和提高软件系统的可靠性，需要采用相应的分析方法。
本文将探讨软件系统可靠性分析与评估方法的一些基本原理和常用技术。
一、可靠性分析的基本原理故障模型软件系统中的故障是指系统未能按照要求完成任务或产生了错误的行为。
在进行可靠性分析时，需要对故障进行正确的分类和建模。
常见的故障模型包括：假设检测模型、时间模型和物理模型等。
假设检测模型基于故障假设，通过验证系统是否满足假设来判断可靠性。
时间模型则关注系统故障发生的时间规律，通过建立概率模型进行可靠性分析。
物理模型则从系统的物理特性出发，对系统故障进行建模。
可靠性度量可靠性度量是指衡量软件系统可靠性的指标。
常见的可靠性度量指标包括：错误率、失效率和平均恢复时间等。
错误率是指系统执行的正确次数与总执行次数之比。
失效率是指系统在特定时间内产生故障的频率。
平均恢复时间是指系统从故障恢复到正常工作所需要的平均时间。
二、可靠性评估的常用技术可靠性增长模型可靠性增长模型是一种常用的可靠性评估技术，通过收集和分析软件系统的故障数据，预测系统未来的可靠性水平。
常见的可靠性增长模型包括：冯·诺依曼模型、高斯模型和贝叶斯模型等。
这些模型通过建立数学模型和统计分析方法，对系统的可靠性进行估计和预测。
可靠性测试可靠性测试是评估软件系统可靠性的重要手段之一。
通过执行一系列恶化测试用例，模拟系统在不同条件下的工作情况，检测系统的漏洞和故障点。
常见的可靠性测试方法包括：回归测试、冒烟测试和模拟测试等。
这些测试方法可以帮助发现潜在的故障，提高系统的可靠性。
可靠性验证可靠性验证是对系统设计和实现的一种综合评估方法。
通过对系统的功能、接口和性能等进行验证，检测系统中可能存在的问题和不足。
常见的可靠性验证技术包括：静态代码分析、动态测试和模型验证等。
系统可靠性分析方法课件
可靠性框图是一种图形化工具，用于描述系统各组成部分之间的逻辑关系和相互依赖性 。
详细描述
可靠性框图通过绘制方框和箭头，表示系统各组成部分之间的连接关系和信息流向。通 过分析可靠性框图，可以评估系统各部分对整体可靠性的贡献程度，以及潜在的薄弱环
节。
蒙特卡洛模拟法
总结词
蒙特卡洛模拟法是一种基于概率统计的可靠性分析方法，通过模拟系统在不同条件下的性能表现来评估其可靠性 。
系统可靠性分析方法 课件
目录
• 系统可靠性概述 • 可靠性分析方法 • 系统可靠性建模 • 系统可靠性评估 • 系统可靠性优化 • 系统可靠性工程实践
01 系统可靠性概述
定义与特点
定义
系统可靠性是指在规定时间和条 件下，系统完成规定功能的能力 。
特点
与系统设计、制造、使用和维护 等密切相关，是系统性能的综合 表现。
综合化与智能化阶段
随着科技的不断发展， 可靠性工程逐渐与其他 学科融合，并向智能化 方向发展。
02 可靠性分析方法
故障模式与影响分析（FMEA）
总结词
故障模式与影响分析是一种预防性的可靠性分析方法，通过对产品或系统的各 个组成部分进行深入分析，识别潜在的故障模式及其对系统性能的影响。
详细描述
FMEA从设计阶段开始，对产品或系统的每个组成部分进行逐一分析，列出可能 的故障模式，并评估其对系统性能的影响程度。通过优先排序，确定需要重点 关注的潜在故障模式，为改进设计和开发提供依据。
混联系统
01
由串联和并联混合组成的系统，既有串联部分也有并联部分。
混联系统建模
02
综合考虑串联和并联的特点，建立数学模型来描述系统的可靠
性。
系统可靠性分析
系统可靠性分析引言在如今高度依赖技术的社会中，系统的可靠性显得尤为重要。
无论是在医疗设备、交通系统还是金融领域，系统的可靠性都直接关系到人们的生活安全和经济稳定。
因此，对系统的可靠性进行分析和评估就显得尤为重要。
本文将介绍系统可靠性分析的概念、重要性以及常用的分析方法和工具。
系统可靠性的概念系统可靠性是指系统在特定环境下保持正常运行的能力。
一个可靠的系统可以在面对各种障碍和故障时，保持稳定运行，并不会对其性能和功能产生负面影响。
对于不同类型的系统，其可靠性的要求可能有所不同。
例如，对于航空航天系统来说，其可靠性要求极高，甚至可以说是生死攸关；而对于一般的软件系统来说，其可靠性也是保障用户体验的关键。
系统可靠性的重要性系统可靠性对于广大用户来说具有重要意义。
首先，一个可靠的系统可以提高用户的满意度和信任感。
如果一个系统经常出现故障和问题，用户会失去对其的信任，并对其品质产生质疑，进一步影响用户体验和使用意愿。
其次，系统可靠性直接关系到用户的生活安全和财产安全。
例如，在医疗行业中，如果一个医疗设备出现故障，可能会对患者的生命造成威胁。
而在金融领域，如果一个支付系统出现问题，可能会导致资金损失和交易风险。
因此，保障系统的可靠性对于保护用户的利益和安全具有至关重要的意义。
系统可靠性分析的方法1. 故障树分析（Fault Tree Analysis）故障树分析是一种常用的系统可靠性分析方法，其基本原理是通过将系统的故障事件用树状图表示，找出系统故障的根本原因。
这种分析方法可以帮助评估故障发生的概率以及识别和排除潜在的系统故障点。
故障树分析的基本过程包括确定系统的故障事件、建立故障树、计算故障概率和评估系统可靠性。
2. 失效模式与影响分析（Failure Mode and Effects Analysis）失效模式与影响分析是一种通过对系统的失效模式进行识别和评估，来分析系统可靠性的方法。
它可以帮助识别系统中不同组成部分的故障模式以及故障对系统性能和功能的影响。
可靠性分析
可靠性分析为了深入探讨可靠性分析的概念、方法、工具及其在不同领域中的应用，本篇文章将涵盖以下内容：1. 可靠性分析的概念与定义2. 可靠性分析方法与技术3. 可靠性工具介绍4. 可靠性在不同领域中的应用一、可靠性分析的概念与定义可靠性是指产品或系统在特定时间和环境中保持正常运行的能力，也就是它所需的期望寿命。
可靠性在各个行业都非常重要，尤其是在工程领域。
可靠性评估可以帮助我们预测产品或系统的寿命、显示设备或机器的失效率、并提供解决方案以预测或减少可能的错误事件发生的可能性。
可靠性分析包括对产品或系统进行完整的风险管理、锅炉检查、测试等任务的详细过程。
其目的主要有两个：一是确定系统或产品的性能是否满足设计要求；二是识别问题并为解决问题提供路径。
二、可靠性分析方法与技术可靠性分析方法和技术主要可分为三种：故障树分析（FTA）、失效模式和效应分析（FMEA）以及可靠性基准测试（RBT）。
1.故障树分析( FTA)故障树分析是一种定量方法，它被广泛应用于评估高风险系统中的错误。
FTA是一种通过绘制故障树来描述命令或事件的发生原因的过程，由顶部称为“灾难”或“失效”开始，并且受到多个事件或机会事件的影响，被列为动态自然树的底部。
在这个过程中，较小的果子都会被大的因素切成各种各样的因素，并用逐步分解的方式进行描述与统计，最终对某些尾注勾销正确的集合开启相应的调查。
2.失效模式和效应分析(FMEA)失效模式和效应分析(FMEA)是一种分析各个部分出现潜在问题的技术。
作为一种非常受欢迎的工具，FMEA确保了可靠性分析中固有的资源并使得从当时管理失误的标准措施中搜寻、排除和共同做出困难决策成为可能。
FMEA经常用于确定可能导致产品或系统失效的关键性能，以及为优化设计和生产过程提供有用的信息。
在进行FMEA之前，必须将故障类型找出来，建立一个失败模式循环并推理其可能的结果。
所有危险或不良后果都被描绘成已知的无法避免的东西，并被分配到AIAG手册？快速解决方案文件中的风险值中。
