带表卡尺的读数方式讲解学习
表盘游标卡尺的读数方法
表盘游标卡尺的读数方法表盘游标卡尺是一种精密量具，能够测量工件的精度和尺寸。
在使用过程中，正确的读数方法非常重要，因为不正确的读数方法可能导致误差、不准确的数据和不良结果。
下面介绍如何正确地读取表盘游标卡尺。
一、尺寸读数方法1. 挑选正确的刻度：读尺寸之前，需要选择合适的量程范围。
例如，如果测量的部件尺寸范围是在1-10毫米之间，选用量程为10毫米的表盘游标卡尺，不要使用5毫米或25毫米的卡尺。
2. 确定零点位置：先要将游标卡尺对齐工件，并将刻度盘转动到零刻度位置。
对于某些卡尺，可能会多出一个负值范围。
在一些情况下，数值可能会是一个负数，例如-0.05毫米，这时需要将负号考虑进来。
3. 观察主刻度：读取尺寸应该始于主刻度的最左侧，用眼睛尽量精确的盯着最左侧的主刻度线，然后看右侧的副刻度，直到它与工件的轮廓线对齐。
4. 观察副刻度：接着要观察最左边的副刻度线。
如果副刻度线完全对齐，就要读取它上面的数值。
如果副刻度线只是部分对齐，就需要根据对齐的百分比来计算数值。
例如，如果副刻度线45%对齐，则数值要加上0.45*刻度间距。
5. 捕捉误差：测量后，测量不到的数字应该是按照刻度盘上未对齐的最小单位来决定的。
如果没有完全对齐，则要逐个数字逐个数字地写下来，并在精确的位置上标记分数。
例如，如果读出的数字是5.5毫米，且不是完全对齐，需要记录5+0.5/10。
二、角度读数方法1. 确定零点位置：在读角度之前，应将表盘游标卡尺对准工件并将培养皿固定。
然后可以转动表盘盘，以将零点对准尺头。
2. 捕捉误差：在读取角度值时，需要将每个角度值除以10，以获得正确的度数。
例如，读取值为35时，应理解为3.5度，将小数部分记录下来。
3. 观察度盘：观察度盘上的角度值，当找到完全匹配的指针时，读取该指针上的数值。
如果未找到完全匹配的指针，则需要计算指针所在刻度线的间距，并将其乘以指针在刻度线中的偏移量。
三、注意事项1. 使用前要检查表盘游标卡尺的准确性，查看是否有损坏或不准确的部分。

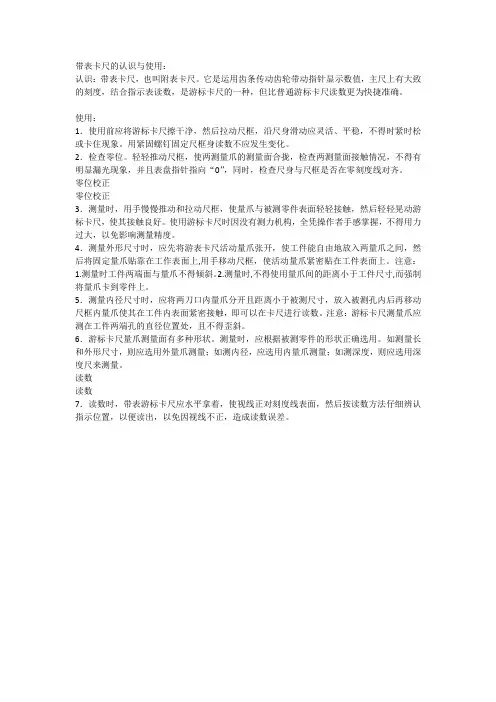

带表卡尺的认识与使用
带表卡尺的认识与使用：认识：带表卡尺，也叫附表卡尺。
它是运用齿条传动齿轮带动指针显示数值，主尺上有大致的刻度，结合指示表读数，是游标卡尺的一种，但比普通游标卡尺读数更为快捷准确。
使用：1．使用前应将游标卡尺擦干净，然后拉动尺框，沿尺身滑动应灵活、平稳，不得时紧时松或卡住现象。
用紧固螺钉固定尺框身读数不应发生变化。
2．检查零位。
轻轻推动尺框，使两测量爪的测量面合拢，检查两测量面接触情况，不得有明显漏光现象，并且表盘指针指向“0”，同时，检查尺身与尺框是否在零刻度线对齐。
零位校正零位校正3．测量时，用手慢慢推动和拉动尺框，使量爪与被测零件表面轻轻接触，然后轻轻晃动游标卡尺，使其接触良好。
使用游标卡尺时因没有测力机构，全凭操作者手感掌握，不得用力过大，以免影响测量精度。
4．测量外形尺寸时，应先将游表卡尺活动量爪张开，使工件能自由地放入两量爪之间，然后将固定量爪贴靠在工作表面上,用手移动尺框，使活动量爪紧密贴在工件表面上。
注意：1.测量时工件两端面与量爪不得倾斜。
2.测量时,不得使用量爪间的距离小于工件尺寸,而强制将量爪卡到零件上。
5．测量内径尺寸时，应将两刀口内量爪分开且距离小于被测尺寸，放入被测孔内后再移动尺框内量爪使其在工件内表面紧密接触，即可以在卡尺进行读数。
注意：游标卡尺测量爪应测在工件两端孔的直径位置处，且不得歪斜。
6．游标卡尺量爪测量面有多种形状。
测量时，应根据被测零件的形状正确选用。
如测量长和外形尺寸，则应选用外量爪测量；如测内径，应选用内量爪测量；如测深度，则应选用深度尺来测量。
读数读数7．读数时，带表游标卡尺应水平拿着，使视线正对刻度线表面，然后按读数方法仔细辨认指示位置，以便读出，以免因视线不正，造成读数误差。
带表卡尺的读数方式课件
PPT学习交流
1
表盘上面每一刻度的值为“0.02mm”，表盘指针每旋转一整圈的值等于主尺上面一个
刻度的值，为“1mm”。
读数时，先读主尺上面的值，再读表盘上面的值。当主尺上面的值为偶数时，我们
则在表盘上读右半圈的数值；当主尺上面的值为奇数时，我们则在表盘上读左半圈
PPT学习交流
6
PPT学习交流
4
如图我们可以看到，一元硬币的直径在卡尺上的数值可由两部分读出：主尺上的值为 “25mm”，表盘上的值为“0.02”，由此得出一元硬币的直径为“25.02mm”。
PPT学习交流
5
通过此图我们可以看到，五角硬币在卡尺的主尺上的值为“20mm”，表盘上的值为 “0.49mm”，由此得出五角硬币的直径为“20.49mm”。
的数值。（如下）
PPT学习交流
2
如图：主尺上的值为“4mm”，为偶数，我们在表盘上面的读数则取右半圈数值，为 “0.66mm”，总数值为“4.66Hale Waihona Puke m”。PPT学习交流3
如图：主尺上的值为“5mm”，为奇数，那么我们在表盘上面的的读数则取左半圈数值， 为“0.94mm”，总数值为“5.94mm”。
卡尺的读数方法及识别
卡尺的读数方法及识别卡尺是一种常见的测量工具，广泛应用于各个领域。
在使用卡尺进行测量时，正确的读数方法和识别能力至关重要。
本文将介绍卡尺的读数方法及识别技巧，帮助读者更好地掌握卡尺的使用。
一、卡尺的基本结构卡尺是一种测量长度的工具，通常由两个可移动的尺子组成。
其中一个尺子固定不动，称为主尺；另一个尺子可以在主尺上滑动，称为游标尺。
主尺通常有两个刻度，分别表示毫米和厘米；游标尺上也有刻度，可以通过移动游标尺来进行更精确的测量。
二、卡尺的读数方法1. 读取主尺上的刻度主尺上的刻度通常分为毫米和厘米两种，读取时需要根据需求选择相应的刻度。
例如，需要测量一个长度为3.5厘米的物品，可以将主尺上的刻度调整到3厘米处，然后再用游标尺测量剩余的0.5厘米。
2. 读取游标尺上的刻度游标尺上的刻度通常比主尺上的刻度更细致，可以用来进行更精确的测量。
读取游标尺上的刻度时，需要注意游标尺上的0刻度线与主尺上的0刻度线是否对齐。
如果对齐，游标尺上的刻度就可以直接读取；如果不对齐，则需要将游标尺上的刻度与主尺上的刻度相加才能得到准确的测量结果。
例如，需要测量一个长度为3.57厘米的物品，可以先将主尺上的刻度调整到3厘米处，然后将游标尺上的刻度调整到0.57厘米处。
此时，游标尺上的0刻度线与主尺上的0刻度线不对齐，因此需要将游标尺上的刻度值0.57厘米与主尺上的刻度值3厘米相加，得到实际测量结果为3.57厘米。
三、卡尺的识别技巧1. 判断主尺上的刻度主尺上的刻度通常比较明显，可以通过肉眼直接读取。
但是，一些低质量的卡尺可能存在刻度不清晰或者刻度不准确的问题，此时需要进行识别。
可以通过对比不同位置的刻度值来判断主尺上的刻度是否准确，或者使用其他测量工具进行验证。
2. 判断游标尺上的刻度游标尺上的刻度比较细致，需要进行更加仔细的观察和判断。
可以使用放大镜等工具来帮助识别刻度，或者将卡尺放在光线充足的地方进行观察。
此外，游标尺上的0刻度线与主尺上的0刻度线是否对齐也是判断游标尺上的刻度是否准确的重要依据。
带表卡尺的读数方式
五金行业
五金行业是另一个带表卡尺的应用领域。在五金制品的制造 过程中，带表卡尺用于测量各种金属材料的尺寸、角度等参 数，以确保产品质量和精度。
五金行业对带表卡尺的耐磨性和耐腐蚀性要求较高，因此需 要选择具有良好耐久性的带表卡尺。
其他行业
其他行业如汽车制造、航空航天、医 疗器械等也需要使用带表卡尺进行尺 寸测量。这些行业对带表卡尺的精度、 稳定性、可靠性等都有较高的要求。
适的测量单位。
读数方法
带表卡尺的读数方法与 普通游标卡尺相似，首 先读整数部分，然后读 小数部分。读数时要注 意整数部分和小数部分
的读数方向要一致。
测量后保养
测量完毕后，将带表卡 尺擦拭干净，收纳在干 燥的地方，避免与硬物 接触，以免划伤测量面
和表盘。
带表卡尺的保养方法
定期清洁
使用柔软的布擦拭带表 卡尺的测量面和表盘，
带表卡尺的种类
总结词
带表卡尺可分为机械式和电子式两种类型。
详细描述
机械式带表卡尺通常采用齿轮和杠杆等机械结构来传递测量结果，而电子式带表 卡尺则通过传感器和电子显示来显示测量结果。两者各有优缺点，适用于不同的 测量需求。
带表卡尺的结构
总结词
带表卡尺主要由测量爪、表盘、表盘指 针、测量杠杆、游标尺等部分组成。
03
清洁卡尺
使用前应清洁带表卡尺的 测量面和量爪，确保没有 灰尘、污垢或杂物影响测 量精度。
检查电池
如果带表卡尺使用电池， 请确保电池已经安装并处 于良好状态，以保证卡尺 的正常工作。
校准
如果带表卡尺具有校准功 能，使用前应进行校准， 以确保测量结果的准确性。
读数步骤
01
02
03
04
游标卡尺的读数及使用方法
游标卡尺的读数及使用方法游标卡尺是一种用来测量物体长度、宽度、直径等尺寸的工具。
它具有简单易用、测量精度高的特点，被广泛应用于工业生产、机械制造、科学研究等领域。
下面是游标卡尺的读数及使用方法的介绍。
一、游标卡尺的读数方法游标卡尺上通常有一条刻度线，它分为两部分，一部分是主刻度，代表1毫米或1厘米的长度；另一部分是副刻度，用来进一步细分读数。
1.主刻度读数读取主刻度的方法是利用两个固定刻度之间的刻度差来得出测量结果。
读数时要注意两个固定刻度之间有一个移动游标，该移动游标有很小的刻度，用来进一步细分读数。
例如，游标卡尺上的一个固定刻度标记为0，然后移动游标移到与刻度线对齐的位置，移动游标上的刻度标记为5，那么该读数为0.5毫米。
如果移动游标在刻度线的中间，则读数为0.05毫米。
2.副刻度读数副刻度是对主刻度进行细分，它通常分为10个部分，每个部分代表0.1毫米或1厘米的长度。
读取副刻度时，要注意主刻度的读数，并将副刻度的读数加在主刻度读数上。
例如，读取主刻度为1.5毫米，然后在副刻度上读取到3，那么最终的读数为1.53毫米。
二、游标卡尺的使用方法1.准备工作首先，要确保游标卡尺的刻度线清晰可见，并且游标卡尺可以自由移动。
如果刻度线模糊不清或游标卡尺无法移动，需要进行清洁和维护。
2.放置测量物体将需要测量的物体放在游标卡尺上，确保物体与游标卡尺平行且贴紧。
这样可以避免误差的产生。
3.读取测量结果根据上述所述的读数方法，准确读取游标卡尺的测量结果。
如果有需要，可以多次测量并取平均值，以提高测量的准确性。
4.注意事项使用游标卡尺时，需要注意以下几点：（1）避免直接用手触摸游标卡尺的刻度线部分，以免产生污染或损坏刻度线。
（2）使用完毕后，应将游标卡尺清洁干净，并放回存放位置，以免丢失或损坏。
（3）在进行测量时，注意避免外界因素对测量结果的影响，例如风力、振动等。
三、游标卡尺的维护保养为了保证游标卡尺的使用寿命和测量的准确性，以下是一些推荐的维护保养方法：1.定期清洁使用清洁的布擦拭游标卡尺的表面，特别是刻度线和刻度线之间的间隙。
带表游标卡尺的读数方法
带表游标卡尺的读数方法
1. 准备：将游标卡尺放在读数的物体上，使其与测量目标的参考点对齐。
2. 主刻度读数：读取游标卡尺上的主刻度值，一般是粗线之间的数字，例如在毫米卡尺上，一个粗线代表1毫米，两个粗线之间的数字依次为0、1、2、3等。
3. 读取游标刻度：游标卡尺上的下一条细线与主刻度上的数字相比较，确定游标卡尺的刻度值。
在毫米卡尺上，细线之间表示0.01毫米的间隔。
4. 求和：将主刻度值和游标刻度值相加，得到最终读数。
例如，如果主刻度值是10，游标刻度值是0.36毫米，则最终读数为10.36毫米。
带表卡尺的使用方法及读数
带表卡尺的使用方法及读数带表卡尺是通过机械传动系统，将两测量爪相对移动转变为指示表指针的回转运动，并借助尺身刻度和指示表，对两测量爪相对移动所分隔的距离进行读数的一种通用长度测量工具。
以下是使用带表卡尺的方法及读数：1. 使用前应将游标卡尺擦干净，然后拉动尺框，沿尺身滑动应灵活、平稳，不得时紧时松或卡住现象。
用紧固螺钉固定尺框身读数不应发生变化。
2. 检查零位。
轻轻推动尺框，使两测量爪的测量面合拢，检查两测量面接触情况，不得有明显漏光现象，并且表盘指针指向“0”，同时，检查尺身与尺框是否在零刻度线对齐。
3. 测量时，用手慢慢推动和拉动尺框，使量爪与被测零件表面轻轻接触，然后轻轻晃动游标卡尺，使其接触良好。
使用游标卡尺时因没有测力机构，全凭操作者手感掌握，不得用力过大，以免影响测量精度。
4. 测量外形尺寸时，应先将游表卡尺活动量爪张开，使工件能自由地放入两量爪之间，然后将固定量爪贴靠在工作表面上，用手移动尺框，使活动量爪紧密贴在工件表面上。
注意测量时工件两端面与量爪不得倾斜。
不得使用量爪间的距离小于工件尺寸，而强制将量爪卡到零件上。
5. 测量内径尺寸时，应将两刀口内量爪分开且距离小于被测尺寸，放入被测孔内后再移动尺框内量爪使其在工件内表面紧密接触，即可以在卡尺进行读数。
注意游标卡尺测量爪应测在工件两端孔的直径位置处，且不得歪斜。
6. 游标卡尺量爪测量面有多种形状。
测量时，应根据被测零件的形状正确选用。
如测量长和外形尺寸，则应选用外量爪测量；如测内径，应选用内量爪测量；如测深度，则应选用深度尺来测量。
7. 读数时，带表游标卡尺应水平拿着，使视线正对刻度线表面，然后按读数方法仔细辩认指示位置，以便读出，以免因视线不正，造成读数误差。
如需更多信息，建议查阅相关文献或咨询专业人士。
