带表卡尺的修理技巧

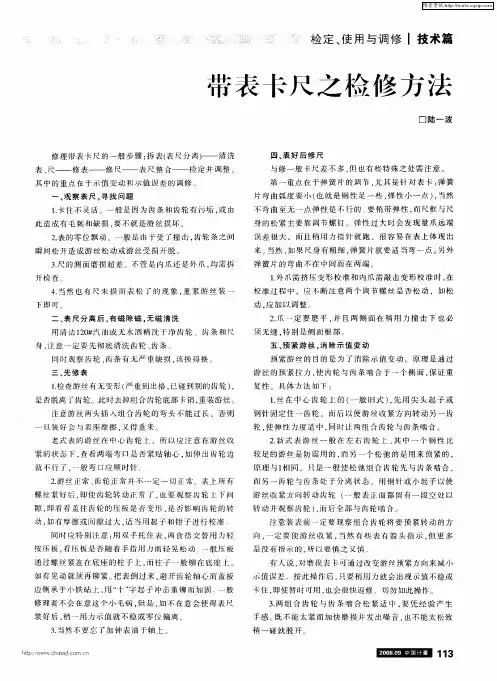

带表卡尺的修理技巧1 带表卡尺的结构及工作原理带表卡尺的结构与普通卡尺不同的是在主尺尺身正面开一通槽，槽的上方安有一根齿条。

尺框上方装有一分度值为0．01mm或0．02mm的指示表。

尺框尾部装一滚轮，通过滚轮在主尺基面棱角上滚动，带动尺框前后移动。

带表卡尺的工作原理是采用齿轮齿条传动原游丝扭簧为防止冲击、震动使齿轮齿条等零件损坏在片齿轮下方安装一个加载扭簧。

在下方安装一个游丝扭簧也有在中心齿轮上安装游丝扭簧的结其目的都是让齿轮、齿条保持单方向啮合，消除传动中的间隙。

2 带表卡尺的主要修理项目将两测量面的相对位移，转换为指针回转运动的一种测量工具。

由于生产厂家不同，指示表的结构也各不相同，2．1 外观修整与损坏部分修理主要包括：除锈、去污，清除磕碰拉毛等影响外观的缺陷。

修理时，首先撬开表蒙胀圈，拔掉指针，取掉表盘，松开固定表体的三个螺钉，取下表体。

然后再拆卸其它零件，用汽油清洗干净，尤其要将齿轮与齿条牙槽中的油污洗净。

表蒙一般都有划伤拉毛，可用抛光膏研磨抛光。

主尺的磨损、弯曲变形的修理和活动部分的相互作用的修理与普通卡尺基本相同2．2 内外量爪及测深尺的修理内量爪、外量爪与普通卡尺修理基本相同。

只是由于带表卡尺的材料均为不锈钢，其硬度比普通卡尺工具钢的低，因此最常见的就是内外量爪尖部的磨损。

可用敲击法修理，敲击效果都是很明显的。

但还是要用力得当，尤其内量爪一定要小心以防敲断或裂纹。

对于硬质合金测量面的带表卡尺，它的测量面除了尖部有很少的磨损外，测量面的间隙主要是由于主尺与尺框和弹簧片的磨损使尺框松动，以及变形等因素引起。

这时一定要调好弹簧片接触点的位置、形状和松紧，使间隙量最小。

这时先不要急着研磨，找准位置敲击，让量爪往回退一些，直至合适时再研磨。

当然此法对不是合金面的尺子照样适用。

带表卡尺的测深杆与普通卡尺不同的是，大多数与尺框固定死的，也有用螺钉固定的，修理时只需把零位对好，将端面磨平即可。

2．3 主尺基面两棱边磨损的修理主尺基面的棱边是滚轮的轨道，因滚轮长期在轨道上摩擦，造成棱角的磨损，尤其是常年只测量某一两个尺寸的尺子，磨损最严重的部位就是在主尺滚轮中心距测量面的距离加上被测尺寸处，两棱边出现明显的凹坑，滚轮在通过凹坑时出现阻滞、卡死，前面松，后面紧的现象。

修理方法是：将主尺放在铁砧上，用榔头敲击磨损处的棱角，使磨损处金属变形后恢复原来的厚度。

然后移动尺框，感觉相互作用是否很好。

有时可能会敲多，棱角处鼓起来超过主尺的厚度，尺框移动不畅，这时千万不要用油石打磨，而是用榔头再轻轻的把高起的部分敲回去，直至尺框前后移动平稳自如，滚轮移动灵活即可。

滚轮磨损处也有些尺子在起始点磨损特别严重，经多次修理后滚轮仍有卡滞现象，这时干脆就把滚轮取掉，将滚轮支架与尺框锯齐，修去毛刺，就象普通卡尺那样使用也是可以的(有些厂就生产无滚轮的带表卡尺)。

2．4 指示表的指针漂移不稳定的修理指针漂移不定是带表卡尺最常见的问题，其指针漂移的范围少则两三格，多则十几格，致使卡尺无法使用。

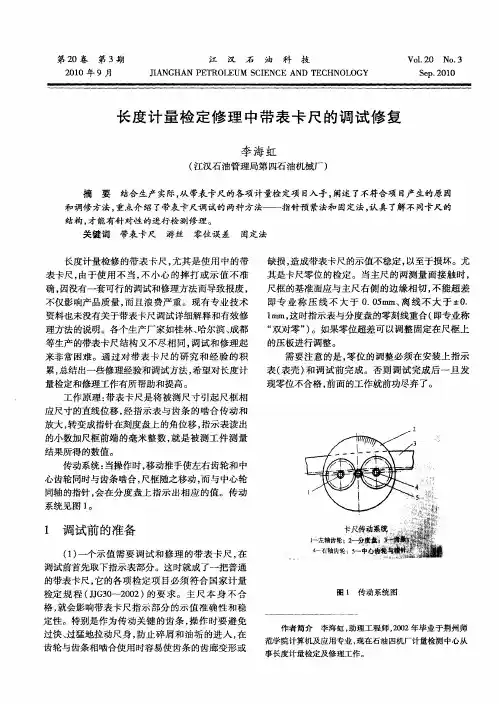

1)产生的原因主要是表体与尺框松动，尺框与主尺配合过松，尺框弹簧片弹性不足等，都能引起如图1所示游丝扭簧的预紧力失效，使齿轮与齿轮、齿轮与齿条之间的间隙变化造成指针不稳。

2)安装调试的方法先把机芯连同尺身、尺框清洗干净，按普通卡尺的方法调修好相互作用，研好测量面，就可以安装机芯了。

安装的技巧就是先给游丝扭簧施加一个预紧力，有两种方法。

先将指针安到中心轴上，把机芯放进主尺的齿条槽内，用左手捏住表体，顺时针方向旋转，让轴齿轮与齿条啮合(这时轴齿轮z 与齿条脱开)同时将在左上方的紧固螺钉稍微上紧。

然后将指针逆时针方向旋转1／2～1圈，此时游丝扭簧已经预紧，指针不能松开，捏住表体的左手再将机芯逆时针旋转，使轴齿轮与齿条缓慢啮合后，这时可以放开指针，预紧游丝就算完成了。

接下来是调整轴齿轮与齿条的啮合间隙。

首先前后移动尺框，手感是否灵活平稳，若有卡滞现象或齿轮与齿条啮合时产生咔咔声，这都是由于啮合太紧，此时用螺丝刀把，将机芯轻轻往下敲，然后再用右手移动尺框，感觉是否平稳，若运行良好指针无漂移现象，说明齿轮与齿条的间隙调好了，游丝也起到预紧作用，再将三个螺钉拧紧即可。

第二种方法：以游丝扭簧在中心轮为例。

先用大头针折成一个“门”型卡子，将其放人月牙槽与下螺钉孔内，月牙槽的这头要插入片齿轮Z2的小孔中，钩住齿轮不让其旋转，然后将指针装于中心轴上并逆时针旋转，这时片齿轮Z’因卡子钩住不能动，而中心轴逆时针旋转就起到了预紧游丝的作用，同时用手挡住指针不能让其返回，再将机芯放人齿条槽中，让轴齿轮Z、Z5同时和齿条啮合，先上好一个螺钉(不要太紧)后，手就可以松开指针了，然后调好齿轮与齿条的间隙，运行平稳手感良好，再上紧三个螺钉就可以了。

上面两种方法都很方便，第一种适用于各种结构，第二种主要针对齿条槽比较窄的尺子，经测量有的齿条槽仅有3．2mm宽，而轴齿轮的直径及压板的作用宽度为3mm，因此按第一种方法将机芯放人齿槽后，顺时针方向旋转受限，不能使轴齿轮与齿条脱开，无法预紧游丝，所以必须用第二种方法。

3)预紧力方向的判断带表卡尺的生产厂家很多，其指示表的结构各不相同，有的厂家在机芯底板月牙槽旁边刻制出一个顺时针的箭头，表示预紧游丝时片齿轮Z4的旋转方向为顺时针。

但有的厂家在表体上没有任何标记，不好判断预紧游丝的方向，此时可将中心轮拆下来，观察游丝扭簧的预紧方向，判断准确后再行预紧，千万不要将方向搞错，否则造成反向预松，就会将游丝损坏。

特别提示：不管那个厂家的指示表。

预紧游丝时指针始终向逆时针方向旋转。

但也有极个别的老式指示表预紧游丝的方向与上述提示相反，因此一定要准确判断预紧方向。

2．5 齿轮齿条的磨损与示值误差带表卡尺的齿轮与齿条，磨损情况是不一样的，齿轮是在分度圆上均匀磨损，而齿条则是在靠近零位的前面，和常用尺寸段的局部磨损。

从理论上讲齿轮与齿条磨损后产生的示值误差为负值。

从手感和使用上来讲，磨损严重的尺子，在零件附近调好齿轮与齿条的间隙，拉到后面手感较紧或能听到齿轮与齿条啮合的咔哧声(排除了相互作用不好的前提下)。

对于这种情况齿条如果是用螺钉固定的，可把齿条拆下来在磨损部位背后与尺身结合面之间加垫铜箔，或在齿条背面相关部位用尖冲子轻轻冲些小点，也可将未磨损齿条的背面修薄点通过调整压紧螺钉，调节齿条啮合线与主尺基面的平行度，解决前松后紧的问题。

对于齿条与尺身为粘接式的结构，则无法拆下，可通过尺身宽度略作调节，一般尺身允许平行度0．02mm，可将尺身修的后面小一点，且只能修非基面。

前后相差多少合适要根据具体尺子确定，但不能太大。

根据我们的统计与经验推荐0．06mm 以内即可。

前面提到从理论上讲，齿轮与齿条磨损后产生的误差为负，齿条、齿轮的磨损传递到指针上的误差往往受卡尺相互作用、各部位磨损、变形等综合因素的影响，不象百分表齿轮、齿条磨损后对示值误差反映那么灵敏。

从我们对车间使用的带表卡尺现场校对的情况来看，被校对的卡尺常用尺寸均为4、8、15mm。

每天使用多的上百次(检验员)，少则几十次(操作工人)。

主尺都出现了前面提到棱角磨损凹坑的现象．但对示值误差影响并不是很大。

带表卡尺维修交流问题描述：三丰带表卡尺指针脱出，示值不准确。

拆开后把齿轮清洗了一遍，将齿轮预紧安装好后，归零正常。

一开始是1.25处示值偏差0.03mm.后来我又拆开装了一次，却发现1.25mm处正常了，却在10mm处有偏差0.03mm.有没有修过的朋友，出现这个问题是不是齿轮磨损了？还是没装好或者齿轮装反了。

带表卡尺损坏故障1、指针脱落/乱跳无法归零2、内/外量爪有磨损、断裂3、拉动测量严重卡位、紧固4、卡尺测量深度条损坏5、表盘脱落、损坏、无法旋转6、平衡铜条、尾部档处缺损7、测量结果精度严重超差数显卡尺的维修数显卡尺个人认为比较脆弱，使用起来要比普通游标卡尺更小心。

一般情况下故障率较低。

出现问题多半由使用环境不当或电池电压过低所致，偶然也会出现以下故障：“死机”——由于偶然受外界强干扰出现显示值锁定不动。

处理方法：取出电池，过30秒后再重新装入（有时需重复一次或二次）可恢复正常。

PS：有些原装的尺需要使用该国的电池。

显示闪烁——电池电压过低，应更换新电池（防止电池短路）。

数字混乱——主要原因有以下三种：保护膜表面受潮或沾切削液（或其它导电微粒）。

处理方法：用干燥清洁的布少许沾湿无水乙醇或航空汽油，擦净尺身和保护膜表面。

有时需用少许纯净水蘸湿的干净软布擦净尺身表面，然后再用干净的软布擦干或待其自然晾干；保护膜下面的覆铜板栅条表面因腐蚀氧化变黑影响信号传递。

处理方法：用含细砂橡皮头（有黑白两头的，用黑头）擦亮栅条铜皮表面（PS不要用力过大，以免擦破铜皮表面而报废），然后再涂极薄层502胶粘贴保护膜；电子组件损坏——处理方法：更换组件，无能为力。

量面磨损：外量面磨损修复方法与普通游标卡尺基本相同，但要注意防止压伤和沾污保护膜表面，冲击数显组件。

研磨用刚玉砂（氧化铝）研磨膏，粒度：粗研W14，精研W7即可。

研磨硬质合金量面用金刚石（钻石）研磨膏，粒度同上。

内量面磨损修复中遇到的问题是内爪根部硬而脆，容易断裂，造成修理困难。

可局部加热内量爪根部（离开量面，加热温度不超过200℃，防止量面退火），然后再调爪。

修研内量面用烧结刚玉（红宝石）油石，注意检查油石工作面的平面度。

如果内、外量面“磨损”（口缝）均较大，一般是尺框槽基面严重磨损所至，应该重点修尺框前端槽基面（锉、研磨）尺身侧面磨损：尺身下侧面是基面，它的直线度对整尺精度有重要影响。

应用研磨平板精细研磨,使其直线度达到0.01mm以内（用平尺或刀口直尺检查）。

尺身上侧面与基面平行度（用千分尺检查）应控制在0.01mm以内。

清结、调整：保持量具清洁，定期由专业人员进行调整校正，是保持精度、延长使用寿命的必要措施。

数显卡尺常见故障有：1、出现的精度不准或贴面不平;2、外量爪严重磨损;3、较大间隙;4、推手损坏;5、显示数字不全或缺画;6、滑动不顺;7、尺身磨损;8、深度尺磨损;9、部件遗失等---。

数显卡尺故障排除方法:通常此种现象产品都会报废处理，重新申购，是资源及财力上是很大的浪费，其实这些现象都可以通过专业的手段进行修复，可正常使用。

希望通过我们的服务让贵公司壮大中，提供以示便利。

我们将热忱地为您企业的产品品质提供优良的测试和检测保障的同时给您提供最优质的售后服务。

数显卡尺损坏故障现象1、无法开、关机或无法显示2、按键失效、损坏或接触异常3、内、外量爪有磨损、断裂4、拉动测量严重卡位、紧固5、卡尺测量深度条损坏6、平衡铜条、尾部档处缺损7、测量结果精度严重超差数字显示异常断码、内外量爪磨损、精度不准、缺少金属平行条、尺身刻度条脱落、尾部挡片缺少.一、数显游标卡尺乱码显示且闪烁？1、闪烁应该是电池没电了；2、数乱是因为目前市场上90％的数显卡尺采用的是容栅原理，怕油、切削液、手汗等，您拿汽油棉或无水酒精擦一下保护膜表面，再在保护膜表面滴一小滴汽油或无水酒精，来回拉动下卡尺，以便清洁显示组件线路板背面的异物；3、芯片损坏了，需要更换。
