单轨吊技术规范(最终)

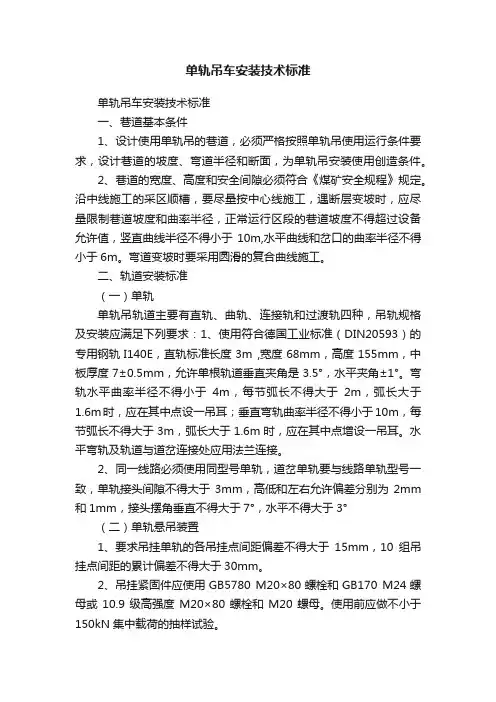

单轨吊车安装技术标准
单轨吊车安装技术标准单轨吊车安装技术标准一、巷道基本条件1、设计使用单轨吊的巷道，必须严格按照单轨吊使用运行条件要求，设计巷道的坡度、弯道半径和断面，为单轨吊安装使用创造条件。
2、巷道的宽度、高度和安全间隙必须符合《煤矿安全规程》规定。
沿中线施工的采区顺槽，要尽量按中心线施工，遇断层变坡时，应尽量限制巷道坡度和曲率半径，正常运行区段的巷道坡度不得超过设备允许值，竖直曲线半径不得小于10m,水平曲线和岔口的曲率半径不得小于6m。
弯道变坡时要采用圆滑的复合曲线施工。
二、轨道安装标准（一）单轨单轨吊轨道主要有直轨、曲轨、连接轨和过渡轨四种，吊轨规格及安装应满足下列要求：1、使用符合德国工业标准（DIN20593）的专用钢轨I140E，直轨标准长度3m ,宽度68mm，高度155mm，中板厚度7±0.5mm，允许单根轨道垂直夹角是3.5°，水平夹角±1°。
弯轨水平曲率半径不得小于4m，每节弧长不得大于2m，弧长大于1.6m时，应在其中点设一吊耳；垂直弯轨曲率半径不得小于10m，每节弧长不得大于3m，弧长大于1.6m时，应在其中点增设一吊耳。
水平弯轨及轨道与道岔连接处应用法兰连接。
2、同一线路必须使用同型号单轨，道岔单轨要与线路单轨型号一致，单轨接头间隙不得大于3mm，高低和左右允许偏差分别为2mm 和1mm，接头摆角垂直不得大于7°，水平不得大于3°（二）单轨悬吊装置1、要求吊挂单轨的各吊挂点间距偏差不得大于15mm，10组吊挂点间距的累计偏差不得大于30mm。
2、吊挂紧固件应使用GB5780 M20×80螺栓和GB170 M24螺母或10.9级高强度M20×80螺栓和M20螺母。
使用前应做不小于150kN集中载荷的抽样试验。
3、吊环可使用16Mn钢或机械性能相当的材料，使用前应做不小于150kN集中载荷的抽样试验。
4、吊环链可选用GB/T12718-91标准的￠18×64规格的高强度圆环链，使用前应做不小于150kN集中载荷的抽样试验。
单轨吊打设技术要求 (2)
*******限责任公司单轨吊锚杆打设及轨道安装技术规范*******2017年2月单轨吊锚杆打设及轨道安装技术规范审批签字卡总工程师：生产经理：安全经理：机电经理：安全督查科：生产技术科：地质测量科：综合调度室：通风区：机电科：信息科：审核：编制：2017年2月9日单轨吊锚杆打设及轨道安装技术规范DX系列防爆蓄电池电牵引单轨吊机车，是一种以蓄电池为动力电源，电力驱动电机继而带动机车运行的煤矿井下辅助运输设备。
其运行轨道采用德国标准的1140E型或1140V型工字钢型，由链条柔性的固定于巷道顶部，机车运行承载轮卡入工字钢两侧，制动停车是靠制动器弹簧夹紧轨道腹板实现；现使用的单轨吊机车配套6T起吊梁，可以完成支护材料、皮带、电缆及小型设备的运输，配备的相应集装箱可以完成建筑材料、零散零备件的运输；行驶条件必须满足巷道高2500mm，轨道中线距巷帮突出物不得小于1500mm；最大爬行速度为2m/s，爬坡能力不大于150 。
一、锚杆打设1、在巷道顶板上沿单轨吊所放线路横向打2根22#左旋无纵筋螺纹钢筋，单轨吊悬挂板要紧贴顶板安设。
①锚杆规格：锚杆杆体为22#左旋无纵筋螺纹钢筋，钢号为500号，极限拉断力为290KN，屈服力为230KN，延伸率为20%，长度2400mm，杆尾螺纹为M24。
②锚固方式：采用树脂加长锚固形式，一支K2335药卷，一支Z2360药卷；钻孔直径为30mm。
锚固长度不得小于1200㎜。
③锚杆锚固力: 锚杆锚固力要达到190KN，锚杆拉拔力达到170KN。
2、两根锚杆间距不小于240mm，两组悬挂板吊挂的中心距为3000mm，要求锚杆构件完好，锚杆外露100－150mm左右，但特别位置打眼根据现场实际情况加工轨道短节接头或合岔梁。
二、轨道敷设质量标准1、直轨线路安装质量标准①接头平整度，水平、垂直偏差均不得大于2mm。
②方向接头摆角允许偏差：水平不得超过±1°；垂直轨道自水平位置偏移角度±3.5°。
单轨吊轨道安装与维修工安全技术操作规程
单轨吊轨道安装与维修工安全技术操作规程单轨吊轨道安装与修理工平安技术操作规程一、适用范围本规程规定了单轨吊修理工的操作方法和平安要点，适用于井下单轨吊轨道修理工。
二、上岗条件1、轨道工必需经过培训，考试合格后方可上岗。
2、单轨吊轨道工必需熟识本系统运输设备的性能、结构和原理，把握本系统应知应会学问和平安操作规程，确保系统正常运输。
三、平安规定1、轨道工下井前必需佩带便携式瓦检仪，若工作地点瓦斯浓度达到0.5%时，禁止作业必需立刻撤离现场。
2、要检查好梯子、吊具等是否完好以防因设备质量发生意外。
3、扶梯时要上下协调全都、扶牢、扶好扶梯者不要目视上方，以防浮矸砸伤。
若的确需要必需先到平安地点再抬头观望。
4、抬轨时二人肩膀必需全都，以防放轨时砸伤。
5、轨道工作业时必需使用防爆铜锤，禁止用铁器敲打轨道。
6、吊挂道岔时必需有至少1名班长现场指挥。
7、吊道岔用的绳套必需是物料吊装链且要吊挂坚固。
8、吊挂道岔时下方禁止站人。
9、作业前要在作业地点前后30M设置警戒，以防有机车驶入该区段。
10、轨道巡查要禁止单人作业必需是至少2人以上。
11、高空作业时必需佩带平安带方可作业。
12、吊道岔用的倒链必需完好且吨位要大于道岔重量的1.2倍。
13、打道岔时禁止将身体各部伸入活动轨、活动汽缸的活动范围，以防挤伤。
四、接班1、准时进入接班地点。
2、具体询问上班工作状况。
3、进行现场检查。
4、发觉问题准时处理，否则准时向队值班室汇报。
五、作业1、作业前的预备。
（1）备齐检修配件、材料、工具，并符合平安要求。
（2）检查施工地点巷道支护状况，排解担心全隐患后方可施工。
2、吊挂轨道（1）吊挂吊具时将梯腿踏在实底上，倾角不小于75度，并扶正、扶牢。
（2）安装小横梁，挂好吊具。
吊挂吊具时要目视已挂接好的轨道与其保持直顺后选好吊点把吊具拧紧、拧牢。
（3）抬轨时应首先查看四周状况，清理好现场，确保道路通畅。
（4）抬轨时，轨道两头高度相差不宜太大，且工作人员动作要协调全都。
单轨吊运输安全技术措施(标准版)
单轨吊运输安全技术措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改单轨吊运输安全技术措施(标准版)为保证单轨吊辅助运输的顺利进行，特制订以下安全技术措施：一、运输前的准备：1、运输前，司机必须检查机车各部件连接是否完好，制动系统是否完好，驱动部分是否完好，电池是否电量充足，各液压管路是否漏液。
2、检查各起吊梁是否完好，如是运输人员，则检查人车是否完好，保护链是否完好有效。
无保险链或保险链不完好不得运输。
二、运料：1、起吊是否平稳。
如有散装物料，则应检查散装物料的捆绑是否牢固可靠。
2、运输物料时，司机应根据物料的重量和长度自行选择所使用的起吊梁。
严禁超载运输。
3、运输物料起车时，司机应平稳起车，缓慢驶出挂车点，并保持匀速加减速，严禁突然加减速。
4、单轨吊机车运输物料时，司机应根据物料的重量自行选择运行速度，但最快不得超过 1.6m/s(空车运行时单轨吊机车的速度为1.6m/s)。
5、单轨吊司机在运输物料的过程中，如发现前方有人作业或走动，应提前鸣笛警示，并提前10m减速停车，待人员通过机车或找到躲避硐室后，机车方可再次启动运行。
严禁人员从运行中的单轨吊机车下通过。
6、机车运行过程中，严禁在道岔处起吊物料和逗留。
在机车通过道岔时，司机应提前减速，直至机车通过道岔。
7、机车运行到物料的卸载点后，司机在提前均匀减速将机车停稳后，方可转换开关，将物料放下。
8、物料卸载后，司机及工作人员应将起吊用的大链及其他起吊用具收拾好，不得影响机车的正常运行。
单轨吊轨道的吊挂形式及安装标准
单轨吊轨道的吊挂形式及安装标准一、吊挂形式（一）双U型吊环吊挂方式，如图1所示。
图1 双U型吊环吊挂方式示意图1.高强锚杆锚固力要求不小于120kN，锚杆直径不小于Φ22，长度不小于2500mm。
锚杆的屈服强度不小于500MPa。
2.吊挂偏角α为铅垂线与吊链的夹角，角度范围在10°～30°之间，两条吊链的夹角尽量一样大小，相差不超过2°，但在斜坡上吊挂时，α的角度值必须大于巷道的坡度2°以上。
3.吊挂链条选用Φ18×90,强度不低于250kN。
4.专用U型环和锚杆之间的螺纹付的拉拔强度不小于120kN。
5.专用U型环上的销子或高强螺栓破断拉力不小于250kN（二）U型棚专用悬吊钩吊挂方式，如图2所示。
图2 专用U型棚卡吊挂方式示意图（1）需使用厂家配套U型棚吊挂棚卡，破断拉力不低于200kN。
（2）吊挂偏角α为铅垂线与吊链的夹角，角度范围在10°～30°之间，两条吊链的夹角尽量一样大小，相差不超过2°，但在斜坡上吊挂时，α的角度值必须大于巷道的坡度2°以上。
（3）吊挂链条选用Φ18×90,强度不低于250kN.（三）轨道侧拉链吊挂方式，如图3所示：平巷直轨吊挂时，每5根在轨道中间焊接吊板上加一组侧拉；10°以上的斜巷吊挂时，每3根轨道加一组侧拉。
图3：侧拉链吊挂方式示意图（四）斜拉链安装，如图:4所示：1.4°～8°（含8°）,每4根轨道加一组斜拉链。
2.8°～12°（含12°），每2根轨道加一组斜拉链。
2.12°以上的斜巷每根轨道加一组斜拉链。
3.所有斜拉链角度必须满足60°±10°要求。
图4 斜拉链吊挂方式示意图三、技术要求（一）单轨吊轨道下轨面接头间隙不大于3mm。
图5 轨缝示意图（二）接头高低和左右允许偏差分别为2mm和1mm;水平弯轨曲率半径不小于4m,垂直弯轨曲率半径不小于10m。
单轨吊制度

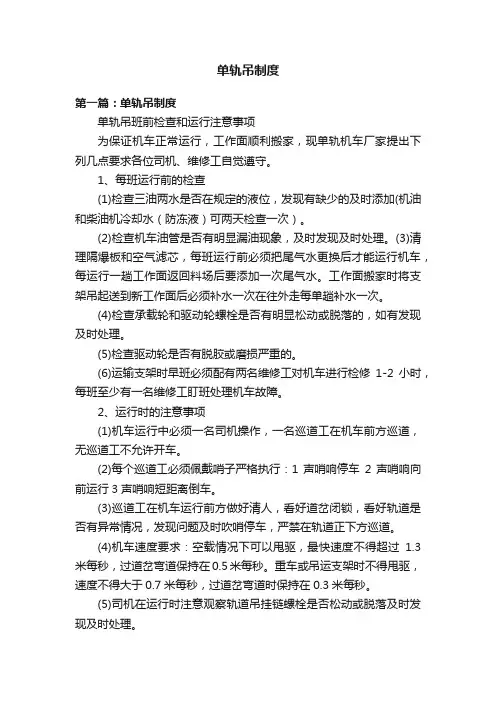

单轨吊制度第一篇：单轨吊制度单轨吊班前检查和运行注意事项为保证机车正常运行，工作面顺利搬家，现单轨机车厂家提出下列几点要求各位司机、维修工自觉遵守。
1、每班运行前的检查(1)检查三油两水是否在规定的液位，发现有缺少的及时添加(机油和柴油机冷却水（防冻液）可两天检查一次）。
(2)检查机车油管是否有明显漏油现象，及时发现及时处理。
(3)清理隔爆板和空气滤芯，每班运行前必须把尾气水更换后才能运行机车，每运行一趟工作面返回料场后要添加一次尾气水。
工作面搬家时将支架吊起送到新工作面后必须补水一次在往外走每单趟补水一次。
(4)检查承载轮和驱动轮螺栓是否有明显松动或脱落的，如有发现及时处理。
(5)检查驱动轮是否有脱胶或磨损严重的。
(6)运输支架时早班必须配有两名维修工对机车进行检修1-2小时，每班至少有一名维修工盯班处理机车故障。
2、运行时的注意事项(1)机车运行中必须一名司机操作，一名巡道工在机车前方巡道，无巡道工不允许开车。
(2)每个巡道工必须佩戴哨子严格执行：1声哨响停车2声哨响向前运行3声哨响短距离倒车。
(3)巡道工在机车运行前方做好清人，看好道岔闭锁，看好轨道是否有异常情况，发现问题及时吹哨停车，严禁在轨道正下方巡道。
(4)机车速度要求：空载情况下可以甩驱，最快速度不得超过1.3米每秒，过道岔弯道保持在0.5米每秒。
重车或吊运支架时不得甩驱，速度不得大于0.7米每秒，过道岔弯道时保持在0.3米每秒。
(5)司机在运行时注意观察轨道吊挂链螺栓是否松动或脱落及时发现及时处理。
(6)起吊物料或放置物料时，严禁起吊梁两侧或下方站人，先清人再操作操纵阀。
(7)每周必须由专业人员对整个运输线路轨道进行巡检一次。
单轨吊使用安全注意事项1、单轨吊横梁吊链受力均匀，以防吊大件时单链受力超出顶板锚杆锚固力或吊链断裂造成坠落伤人事故。
2、单轨吊起吊作业时，起吊钩离地不得大于300mm，以防脱链伤人。
（不得低于100mm，且不得高于300mm）3、机车司机必须了解机车结构、性能及原理及认真填写记录，机车司机必须了解近期发生故障及处理方案，队里要进行不定期抽查。
厂房单轨吊管理制度
厂房单轨吊管理制度第一条为规范厂房单轨吊的管理，提高设备使用效率，保障生产安全，特制定本管理制度。
第二条本管理制度适用于厂房内运行的单轨吊设备的管理。
第三条厂房单轨吊管理制度应当遵守国家相关法律法规以及公司内部规章制度，严格执行，切实保障生产安全。
第四条全体相关人员都应当了解并遵守本管理制度的规定，不得有违反情况发生。
第五条厂房管理人员应当加强对单轨吊设备的维护保养，确保设备正常运行。
第六条厂房单轨吊设备的操作人员必须经过专业培训合格才能操作设备，未经培训合格不得操作单轨吊设备。
第七条厂房单轨吊设备的维护保养人员必须经过专业培训合格方可进行维护保养工作，未经培训合格不得进行维护保养工作。
第八条厂房单轨吊设备出现故障情况应立即停止使用，并进行维修处理，维修完成后由专业人员验收合格后才能重新使用。
第九条厂房内单轨吊设备的使用计划应当提前安排，合理安排设备使用时间，避免设备冲突使用。
第二章单轨吊设备操作规范第十条单轨吊设备的操作人员必须穿着专业防护装备，严格按照操作规程操作设备。
第十一条操作人员应定期检查设备的安全装置，发现故障应及时报修处理。
第十二条在操作过程中，操作人员要保持清醒头脑，严禁酒后操作。
第十三条操作人员应当严格按照吊重限制操作设备，超过吊重限制禁止使用。
第三章单轨吊设备维护保养第十四条单轨吊设备的维护保养人员应按照设备维护保养手册的要求，定期对设备进行保养，保证设备运行良好。
第十五条维护保养人员在进行设备维护保养时，必须断开电源，避免发生意外事故。
第十六条维护保养人员应及时发现设备故障并及时修复，确保设备长时间正常运行。
第四章单轨吊设备故障处理第十七条当单轨吊设备发生故障时，操作人员必须立即停机处理，并上报设备维修人员进行处理。
第十八条设备维修人员应及时到达现场，查找故障原因，并修复设备。
第十九条维修完成后，设备维修人员必须对设备进行全面检查，并经过验收合格后方可恢复使用。
第五章安全管理第二十条厂房单轨吊设备的安装、维护和使用均应符合国家相关标准，经过检验合格后方可使用。
高炉单轨吊作业安全技术规程
高炉单轨吊作业安全技术规程一、前言高炉单轨吊是钢铁生产过程中不可缺少的一个设备，它主要用于高炉料料场、煤场、铁水场的物料搬运，是钢厂的主要生产设备之一。
随着生产工艺和工作条件的不断变化，高炉单轨吊的安全问题越来越受到重视。
为了确保高炉单轨吊作业的安全性，本文根据实践经验和理论知识，制定了相应的安全技术规程。
二、作业安全技术规程（一）规范管理1、加强安全生产管理，实行班组长负责制，做到责任到人。
2、制定作业安全措施、操作规程，并向操作人员宣传、指导。
3、保持设备的良好状态，定期进行维护、保养、检查，及时消除隐患。
4、严格执行设备、设施的操作规程，做到按规操作、按图操作、按时操作。
（二）人员管理1、配备合格的操作人员，经过专业培训和技能考核合格后方可上岗。
2、要求操作人员自觉遵守安全操作规程，确保安全生产。
3、对操作人员进行安全教育，强化安全意识。
4、操作人员必须严格遵守班组长、监督员的指示。
（三）作业前准备1、检查设备的正常运转，并检查设备的安全保护系统是否完好，如：断电、限位、高温等自动保护系统。
2、进行路面、轨道等必需清理。
3、着装符合要求，穿好安全鞋、工作服等防护装备。
4、准确确认提升吊钩的重量和重心位置。
（四）安全操作措施1、作业前必须真正消除物料和场地的危险和障碍。
2、操作前进行必要检查，确认运输车辆有无运输作业证明，并在安全距离处等待指挥，切勿越线作业。
3、吊装物体必须严格按照规定在安全权的区域内吊装、转运，严禁在重要设施、通道等区域内吊装。
4、在作业中必须注意工作环境，尽可能保持安全距离，切勿躲藏在装载站、料场、车间、水泥地或炉口等危险区域。
5、吊装作业中，严禁在钢格栅地处跳动或猛扔物品，以免使钢格栅破坏。
6、操作人员必须端正态度，注意管理好自己的情绪，切忌草率从事操作，确保吊钩和物体配合顺畅。
（五）作业后处理1、作业结束后，要对设备、设施、场地、物料进行清理工作，确保安全。
2、及时归还使用工具和设备，及时补充材料，做到物尽其用。
