某项目地质勘察方案(最终版)讲解
简要工程地质勘察方案
简要工程地质勘察方案一、项目概况本次工程地质勘察项目位于XX市XX区，是一座新建住宅小区的地质勘察项目。
该项目占地面积约为10万平方米，总建筑面积约为30万平方米，包括多栋高层住宅楼和相关的配套设施。
为了保障工程的顺利进行和建筑的安全性，必须对该项目进行地质勘察，明确区域地质条件，提出相应的工程建设方案。
二、勘察范围本次地质勘察的范围主要包括项目的整体用地范围及周边约50米范围内的地质环境。
具体包括以下方面：1. 土地的地貌特征及变动情况2. 地下水位、水质及水文地质特征3. 地质构造、地层情况及地质条件4. 土体力学性质及岩土工程特性5. 地震烈度区分析三、勘察方法1. 野外地质调查（1）步行巡视：对项目范围内的地表地貌进行步行巡视，了解地表特征及变动情况。
（2）地质剖面观测：选择典型剖面进行地质剖面观测，了解地层分布、倾角、岩性等情况。
2. 野外水文地质勘察（1）采集地下水样品，对水质进行分析。
（2）根据水井、水窖等地质构造进行排查，并测定地下水位。
3. 钻孔勘察选择多个钻孔点进行勘察，以获取更为详尽的地下情况，包括地层情况、土体力学特性等。
通过钻孔勘察确定地下水位、地下水渗透性等情况。
四、勘察成果1. 地质调查报告对野外地质调查结果进行整理，形成地质调查报告，内容包括地表地貌、地下水位、地下水质、地质构造、地层情况、地震烈度区分析等内容。
2. 钻孔报告针对钻孔勘察结果编制钻孔报告，包括钻孔位置、孔深、地层情况、土体力学性质等内容。
3. 地质灾害评价报告结合地质调查结果，对项目所在区域的地质灾害情况进行评价，包括滑坡、泥石流、地面塌陷等情况。
五、安全措施在进行地质勘察过程中，要注意安全第一，加强现场安全管理，确保勘察人员的人身安全。
确保勘察设备的正常使用，防止设备故障或人为事故。
六、经济效益通过该次地质勘察，可以为工程项目提供可靠的地质基础数据，为工程建设提供科学依据，降低工程风险和建设成本。
工程地质勘察方案(3篇)
第1篇一、前言工程地质勘察是工程建设的重要环节，其目的是为了查明工程地质条件，为工程设计、施工和运营提供科学依据。
本方案针对某工程项目，从勘察目的、勘察内容、勘察方法、勘察进度等方面进行详细阐述，以确保工程建设的顺利进行。
二、勘察目的1. 了解工程地质背景，为工程设计提供基础资料；2. 查明地基基础条件，为地基处理提供依据；3. 分析地下水位、岩土层分布及地质构造，为施工安全提供保障；4. 评估工程地质风险，为工程管理提供决策依据。
三、勘察内容1. 地形地貌：调查地形地貌特征，分析其对工程建设的影响；2. 地质构造：查明地质构造类型、规模及分布，评估其对工程的影响；3. 岩土工程：分析岩土层分布、性质、厚度及地质力学参数，评估地基承载力；4. 地下水：查明地下水类型、水位、流量、水质等，评估其对工程的影响；5. 环境地质：调查环境地质问题，如滑坡、崩塌、泥石流等，评估其对工程的影响；6. 勘察区域内的地震活动及地震烈度。
四、勘察方法1. 文献调查：收集工程所在地区的地质、水文、气象、地震等资料，为勘察提供基础；2. 走勘调查：现场踏勘，了解工程地质条件，确定勘察重点；3. 地质测绘：利用现代测绘技术，绘制地质剖面图、地形图等；4. 岩土取样：采用钻探、钻探取样、槽探等方法，获取岩土样品；5. 室内试验：对岩土样品进行物理、力学、化学等性质试验，获取地质力学参数；6. 地下水调查：采用水文地质勘察方法，查明地下水类型、水位、流量、水质等；7. 环境地质调查：采用遥感、地面调查等方法，查明环境地质问题。
五、勘察进度1. 勘察准备阶段：1个月；2. 勘察实施阶段：3个月；3. 勘察报告编制阶段：1个月。
总计：5个月。
六、勘察质量保证措施1. 勘察人员应具备相应的专业知识和技能，熟悉勘察方法；2. 勘察仪器设备应满足勘察要求，定期进行校验和维护；3. 勘察过程应严格按照相关规范和标准进行，确保勘察数据的准确性；4. 勘察报告应真实、客观、完整，符合规范要求。
工程地质勘察技术方案
工程地质勘察技术方案一、前言工程地质勘察是指在工程建设前对工程地质条件进行科学调查、分析和评价，以确定工程所处地质环境的性质和特征，揭示地质构造、地层特征、地下水情况和地貌特征等影响工程施工和安全的重要地质条件。
因此，工程地质勘察技术方案的制定对于工程建设的安全和可行性至关重要。
本文将对工程地质勘察的技术方案进行详细阐述。
二、勘察目的1. 确定工程地质条件，为工程设计、施工和管理提供依据；2. 确定地质灾害的危害性和可行性；3. 为保证工程安全、经济、合理进行地质依据和技术措施；4. 掌握区域地质情况，为合理规划土地利用提供依据。
三、勘察区域本次工程地质勘察的区域为XX市某市区XX片区，总面积为XX平方公里。
四、勘察内容1. 地质构造与地层特征2. 地下水情况3. 地震烈度4. 地质灾害5. 地貌特征6. 天然气、煤矿等资源分布情况五、勘察方法1. 地质构造与地层特征的勘察方法地质构造与地层特征是影响地下水、地震及地质灾害等因素的主要地质因素，因此其勘察十分重要。
勘察方法主要包括：地质调查、钻探、地震勘探以及遥感技术等。
2. 地下水情况的勘察方法地下水是影响工程建设与地质环境之间相互作用的重要因素。
其勘察方法主要包括：地下水埋深的测定、井位的布置、地下水位的连续观测等。
3. 地震烈度的勘察方法地震是自然界常见的地质灾害，因此对地质地震烈度的勘察显得尤为重要。
勘察方法主要包括：地震地质调查、震源机制研究等。
4. 地质灾害的勘察方法地质灾害包括山体滑坡、地面塌陷、地质泥石流等，是工程建设的重要影响因素，因此其勘察方法显得尤为重要。
勘察方法主要包括：地质灾害调查、地质灾害隐患点的勘察与评价等。
5. 地貌特征的勘察方法地貌特征是工程建设的重要影响因素，其勘察方法主要包括：地貌调查、地貌特征的形成机理研究等。
6. 天然气、煤矿等资源分布情况的勘察方法天然气、煤矿等是工程建设的重要资源，其勘察方法主要包括：矿产资源调查、地质矿产勘查等。
地质勘探实施方案范文
地质勘探实施方案范文地质勘探是指利用地球物理、地球化学、地质学等科学技术手段，对地下资源进行勘探和评价的活动。
地质勘探实施方案的编制对于勘探工作的顺利进行至关重要。
下面将就地质勘探实施方案的范文进行详细介绍。
一、项目背景。
本项目位于XX省XX市，地处华北平原腹地，地质条件复杂，地下资源潜力巨大。
本次地质勘探旨在对该区域的矿产资源、地下水资源以及地质构造等进行全面勘探，为后续的资源开发和利用提供科学依据。
二、勘探目标。
1. 对目标区域的地质构造、地下水资源进行详细勘探，掌握地下资源分布和储量情况；2. 对目标区域的矿产资源进行详细勘探，确定矿产资源的类型、品位和分布规律；3. 对目标区域的地质灾害隐患进行评估，为地质灾害防治提供科学依据。
三、勘探方法。
1. 地球物理勘探，采用地震勘探、电磁勘探等技术手段，获取地下构造信息；2. 地球化学勘探，采用岩石、土壤、水样等采样分析技术，获取地下水资源和矿产资源信息；3. 地质勘探，采用地质调查、钻探等技术手段，获取地质灾害隐患信息。
四、勘探方案。
1. 制定详细的勘探计划，包括勘探区域划分、勘探方法选择、勘探工艺流程等；2. 配备专业的勘探人员和设备，确保勘探工作的顺利进行；3. 制定勘探数据处理和分析方案，对勘探获取的数据进行科学分析和评价；4. 编制勘探报告，对勘探结果进行总结和评价，为后续资源开发提供科学依据。
五、勘探保障。
1. 加强勘探现场的安全管理，确保勘探作业人员的安全；2. 加强与当地政府和相关部门的沟通，做好勘探工作的协调和配合；3. 加强勘探数据的保密工作，确保勘探成果的安全。
六、总结。
地质勘探实施方案的编制对于勘探工作的顺利进行至关重要。
只有制定科学合理的勘探方案，并严格按照方案执行，才能确保勘探工作的顺利进行和取得预期成果。
希望本次地质勘探能够取得圆满成功，为地下资源的开发和利用做出贡献。
以上就是地质勘探实施方案的范文，希望对您有所帮助。

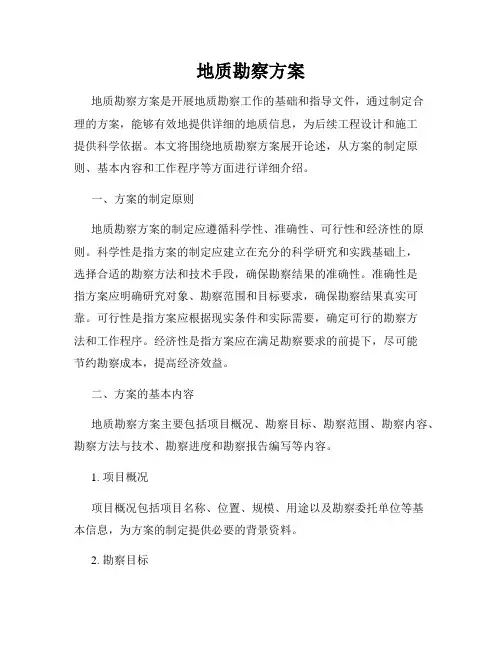

地质勘察方案
地质勘察方案地质勘察方案是开展地质勘察工作的基础和指导文件，通过制定合理的方案，能够有效地提供详细的地质信息，为后续工程设计和施工提供科学依据。
本文将围绕地质勘察方案展开论述，从方案的制定原则、基本内容和工作程序等方面进行详细介绍。
一、方案的制定原则地质勘察方案的制定应遵循科学性、准确性、可行性和经济性的原则。
科学性是指方案的制定应建立在充分的科学研究和实践基础上，选择合适的勘察方法和技术手段，确保勘察结果的准确性。
准确性是指方案应明确研究对象、勘察范围和目标要求，确保勘察结果真实可靠。
可行性是指方案应根据现实条件和实际需要，确定可行的勘察方法和工作程序。
经济性是指方案应在满足勘察要求的前提下，尽可能节约勘察成本，提高经济效益。
二、方案的基本内容地质勘察方案主要包括项目概况、勘察目标、勘察范围、勘察内容、勘察方法与技术、勘察进度和勘察报告编写等内容。
1. 项目概况项目概况包括项目名称、位置、规模、用途以及勘察委托单位等基本信息，为方案的制定提供必要的背景资料。
2. 勘察目标勘察目标是指针对具体项目的特点和需求，明确勘察工作的目标和任务，例如对地质构造、地下水资源、地质灾害等方面进行调查研究。
3. 勘察范围勘察范围是指明确勘察的区域范围，包括陆地和水域等不同地质环境，确保对项目周边地质环境全面了解。
4. 勘察内容勘察内容具体包括地质调查、地下水调查、野外工作、室内试验分析等。
地质调查可以通过野外观察、探槽、钻探等方法，获取地层、构造和岩性等信息；地下水调查则重点关注水源、水位、水质等方面的调查和分析。
5. 勘察方法与技术勘察方法与技术是指根据不同的勘察目标和勘察内容，选择适当的勘察方法和技术手段，包括地面勘察和地下勘察等。
地面勘察可以采用地震勘探、电磁法勘探等技术手段，地下勘察则可以通过钻探、超声波等方法获取更深入的地质信息。
6. 勘察进度勘察进度是指明确勘察工作的执行时间表和工作流程，确保勘察工作按计划有序进行。

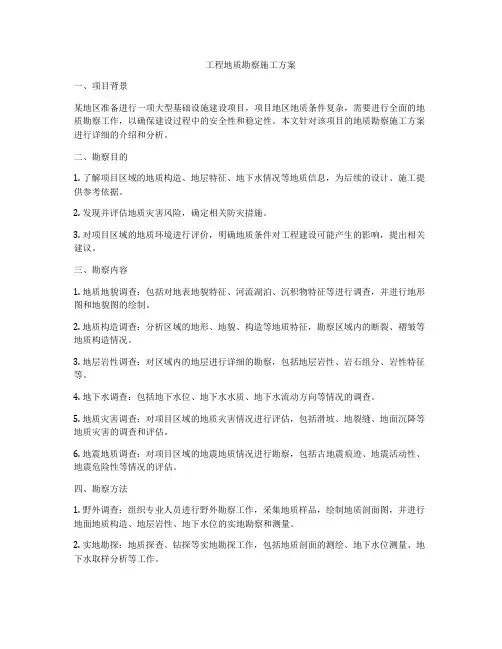

工程地质勘察施工方案
工程地质勘察施工方案一、项目背景某地区准备进行一项大型基础设施建设项目，项目地区地质条件复杂，需要进行全面的地质勘察工作，以确保建设过程中的安全性和稳定性。
本文针对该项目的地质勘察施工方案进行详细的介绍和分析。
二、勘察目的1. 了解项目区域的地质构造、地层特征、地下水情况等地质信息，为后续的设计、施工提供参考依据。
2. 发现并评估地质灾害风险，确定相关防灾措施。
3. 对项目区域的地质环境进行评价，明确地质条件对工程建设可能产生的影响，提出相关建议。
三、勘察内容1. 地质地貌调查：包括对地表地貌特征、河流湖泊、沉积物特征等进行调查，并进行地形图和地貌图的绘制。
2. 地质构造调查：分析区域的地形、地貌、构造等地质特征，勘察区域内的断裂、褶皱等地质构造情况。
3. 地层岩性调查：对区域内的地层进行详细的勘察，包括地层岩性、岩石组分、岩性特征等。
4. 地下水调查：包括地下水位、地下水水质、地下水流动方向等情况的调查。
5. 地质灾害调查：对项目区域的地质灾害情况进行评估，包括滑坡、地裂缝、地面沉降等地质灾害的调查和评估。
6. 地震地质调查：对项目区域的地震地质情况进行勘察，包括古地震痕迹、地震活动性、地震危险性等情况的评估。
四、勘察方法1. 野外调查：组织专业人员进行野外勘察工作，采集地质样品，绘制地质剖面图，并进行地面地质构造、地层岩性、地下水位的实地勘察和测量。
2. 实地勘探：地质探查、钻探等实地勘探工作，包括地质剖面的测绘、地下水位测量、地下水取样分析等工作。
3. 实验室分析：对采集的地质样品进行室内分析，包括岩石组分分析、岩性特征分析、地下水水质分析等。
4. 仪器测量：使用地质勘探仪器对地下地质情况进行测量，包括地下水位、地下水流速、地层岩性等参数的测量。
五、勘察报告1. 地质调查报告：对勘察结果进行整理和分析，编写地质调查报告，提供详细的项目区域地质情况介绍和分析。
2. 地质灾害评价报告：对发现的地质灾害风险进行评价，编写地质灾害评价报告，并提出相应的防灾建议。
地质勘察方案
地质勘察方案一、背景介绍地质勘察是指对特定地区进行全面系统地调查、研究和分析，以了解该地区的地质构造、地质历史、地质现象和地质资源等方面的情况。
地质勘察是确定地质条件、地质环境和地质灾害风险等的重要手段，对于土地利用规划、工程建设和环境保护等方面具有重要意义。
本文档旨在介绍一份地质勘察方案，包括勘察目标、勘察内容、勘察方法和勘察计划等内容，以期提供给相关人员参考和执行。
二、勘察目标本次地质勘察的总体目标是全面了解目标区域的地质情况，包括地质构造、地层分布、地下水资源和地质灾害风险等方面。
具体的目标如下：1.了解目标区域的地质构造特征，包括断裂带、断层、褶皱等地质构造形态，以及构造与地层的关系等。
2.研究目标区域的地层组合及其时代和成因，掌握地层分布规律和特点。
3.调查目标区域的地下水资源情况，包括水文地质特征、水质状况和水资源储量等。
4.评估目标区域的地质灾害风险，包括滑坡、地震、地面沉降等可能出现的地质灾害。
三、勘察内容根据勘察目标，本次地质勘察的主要内容包括：1.地质构造调查：包括地质构造形态、构造带分布、构造演化等方面的调查和研究。
2.地层调查：包括地层组合、类别、时代和成因等方面的调查和研究。
3.地下水调查：包括地下水位观测、地下水化学成分分析、水质监测等方面的调查和研究。
4.地质灾害调查：包括地质灾害历史调查、地质灾害分布、潜在风险评估等方面的调查和研究。
四、勘察方法根据勘察内容，本次地质勘察将采用以下方法进行调查和研究：1.野外地质调查：包括实地观察、采样和测量等方法，对地质构造、地层和地质灾害进行详细记录和分析。
2.地质样品分析：通过对野外采集的地质样品进行室内分析，获取地质构造、地层和地下水等方面的物理、化学和岩石学等相关参数。
3.地理信息系统（GIS）分析：将野外调查和室内分析的数据整合到GIS平台，进行空间分析和模拟，进一步综合评估目标区域的地质情况。
4.统计分析和模型预测：根据野外调查、室内分析和GIS分析的数据，利用统计方法和数学模型进行分析和预测，为地质情况的评估和预测提供科学依据。
地质勘察方案
地质勘察方案地质勘察方案1. 引言地质勘察方案是为了对特定地区进行科学的地质调查和研究，从而获取相关地质信息的方法和步骤的总称。
本文档将介绍地质勘察的目的、范围、方法和技术，并详细说明各个步骤的实施计划。
2. 目的和范围地质勘察的目的是为了全面了解勘察区域的地质情况，为后续工程项目的规划、设计和施工提供必要的地质信息和依据。
地质勘察的范围包括地貌、地层、地下水、地壳运动等各个方面的调查。
通过地质勘察，可以预测地质灾害的潜在风险，并采取相应的措施进行防范。
3. 方法和技术3.1 野外勘察野外勘察是地质调查的基本方法之一，主要包括地形测量、地层观测和取样等工作。
地形测量可以通过现场测量或使用遥感技术进行，以获得地形地貌的准确数据。
地层观测主要通过绘制剖面图和观察露头来了解地层的性质和组成。
取样工作是为了获取地质样本进行室内分析。
3.2 实验室分析实验室分析是对野外采集的地质样本进行化学、物理和力学等方面的测试和研究。
化学分析可以了解地层的成分和岩石的性质。
物理测试可以测定地层的密度、孔隙度和饱和度等指标。
力学测试主要包括抗压强度和抗剪强度等力学参数的测定。
3.3 地球物理勘测地球物理勘测是地质勘察中的重要手段之一，主要包括电法勘测、重力勘测和磁法勘测等。
电法勘测通过观测地下电阻率的变化来了解地下结构的分布。
重力勘测通过测量地球重力加速度的变化来推断地下岩石体的密度分布。
磁法勘测则通过测量地球磁场的变化来了解地下岩石体的磁性特征。
4. 实施计划地质勘察的实施过程需要有详细的计划和安排，以确保勘察工作的顺利进行。
以下是地质勘察的主要步骤和实施计划：4.1 前期准备确定勘察区域的范围和边界，制定调查计划和方案，确定所需人员和设备的配置。
4.2 野外勘察进行地形测量、地层观测和取样工作，记录数据并制作相关图表，准备野外勘察报告。
4.3 实验室分析对野外采集的地质样本进行化学、物理和力学测试，整理和分析实验数据，准备实验室分析报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楚雄云甸工业园区东片区路网建设项目设计施工总承包勘察方案核工业西南勘察设计研究院有限公司楚雄云甸工业园区东片区路网建设项目设计施工总承包勘察方案1.1工程概况招标项目楚雄云甸工业园区东片区路网建设项目设计施工总承包已由云南楚雄经济开发区规划建设管理局以关于楚雄云甸工业园区东片区路网建设项目的立项批复（楚开经复[2013]69号）批准建设，招标人为云南楚雄经济开发区规划建设管理局，招标代理机构为中技国际招标公司。
资金来源：政府投资30%，自筹70%。
项目位于楚雄经济开发区云甸工业片区，建设内容：主要包括道路工程、排水工程、照明工程及其他附属工程。
项目总建设面积271800平方米，计划总投资17000万元。
表1.1-1 云甸工业园区东片区路网建设项目1.2勘察等级拟建项目工程重要性等级为二级；场地复杂程度等级为二级（中等复杂场地）；场地地基复杂程度为二级（中等复杂地基）。
根据工程重要性等级、场地复杂程度等级和地基复杂程度等级，确认本次岩土工程勘察等级为乙级。
1.3编制依据及主要技术标准1、执行国家制定的标准（规范、规程等），使用国家法定计量单位，使用规范的名词、术语。
2、除业主提供的有关资料、建筑总平面图及工程地质勘察委托任务书外，应执行的现行国家与地方技术规范、规程及标准：（1）国家标准《岩土工程勘察规范》（GB 50021-2001，2009年版）；（2）国家标准《建筑地基基础设计规范》（GB50007-2002）；（3）国家标准《建筑地基处理技术规范》（JGJ79-2002）；（4）国家标准《建筑抗震设计规范》（GB50011-2010）；（5）国家标准《中国地震动参数区划图》（GB18306-2010）；（6）国家标准《土工试验方法标准》（GB/T50123-1999）；（7）行业标准《市政工程勘察规范》（CJJ 56－2012）；（7）行业标准《建筑桩基技术规范》（JGJ94-2008）；（8）行业标准《土的分类标准》（GBJ145-90）；（9）行业标准《建筑基坑支护技术规程》（JGJ120-99）；（10）行业标准《建筑边坡工程技术规范》（GB50330-2002）；（11）行业标准《软土地区工程地质勘察规范》（GBJ83-91）；（12）行业标准《膨胀土地区建筑技术规范》（GBJ112-87）；（13）行业标准《工程地质钻探技术规程》（JGJ87-92）；（14）建设部《房屋建筑和市政基础设施工程勘察文件编制深度规定》（2010）。
3、在勘察手段和操作方面优先执行国家标准《岩土工程勘察规范》（GB 50021-2001，2009年版）。
4、在软土及膨胀土分布区，其相应的要求（如取样）执行国家行业标准《软土地区工程地质勘察规范》（GBJ83-91），《膨胀土地区建筑技术规范》（GBJ112-87）；《云南省膨胀土地区建筑技术规定》（试行）。
5、当设计、施工所需的岩土工程参数按《岩土工程勘察规范》难以恰当求得时，执行《建筑地基基础设计规范》（DBJ15-31-2003）或（GB50007-2002），《建筑桩基技术规范》（JGJ94-2008），《建筑基坑支护技术规程》（JGJ120-99）。
6、判断场地和地基的地震效应，软土震陷，砂土地震液化等时，执行《建筑抗震设计规范》（GB50011-2010）。
7、执行上述标准相关的国家标准，国家行业标准和适用于本勘察的地方规程以及有关工具书等。
1.4地形地貌场地位于云南省云甸工业片区场地原始地形为缓坡、丘陵，场地原始地貌为山麓斜坡。
本次勘察工作将进一步查明地形、地貌特征及其与地层、构造、不良地质作用的关系，划分地貌单元。
1.5地层岩性据拟建场地内主要为耕土、粘土、含砾粘土和粉土，基岩为泥岩。
此外，场地内还可能存在人工填土、红粘土、软弱土等特殊性土。
1.6本次勘察主要解决的勘察技术问题场地内岩土层种类较多，上覆土层为较厚的人工填土以及具弱膨胀性的红粘土，下伏基岩为泥岩是本次勘察的重点和难点。
本次勘察为详勘阶段，结合本工程的性质，本次勘察主要解决的勘察技术问题见表1.10-1：表1.10-1 本次勘察主要解决的勘察技术问题1.11主要勘察手段及相应工作量本次勘察根据不同勘察阶段，拟采用工程地质测绘、钻探、槽探、井探、标准贯入、室内试验等综合勘察手段，详见表1.11-1。
表1.11-1 主要勘察手段及相应工作量一览表注：初勘工作量表详见勘探点平面布置图1，具体工作量详见附表1，初勘预算详见附表2；详勘工作量详见勘探点平面布置图2，具体工作量详见附表3，详勘预算详见附表4。
二、勘察服务工作大纲1)我院严格履行本工程投标资格预审文件、资格预审申请文件、招标文件、投标文件及与建设单位签定的勘察合同，保质、保量按期提交勘察成果资料。
2)施工过程中，与建设方、设计单位保持密切联系，及时汇报工程进展情况，必要时提交中间性报告，如地质条件异常，需局部调整勘察方案，将及时与业主、设计单位商定。
3)在设计、施工中有关勘察工作之内容，随时提供咨询服务。
三、勘察成果目标本项目质量目标：始终以顾客为关注焦点，争创省部级以上优秀勘察奖！本次为详细勘察，勘察重点查明拟建工程范围及有影响地段的各种岩溶洞隙和土洞的位置、规模、埋深，岩溶堆填物性状和地下水特征，对地基基础的设计和岩溶的治理提出建议，达到满足施工图设计的要求。
报告编写目录如下：1前言1.1工程概况（建筑物性质）1.2勘察阶段及勘察等级1.3勘察目的1.4勘察任务的完成情况1.5勘察依据1.6勘察工作布置原则及勘察方法1.7 实际完成工作量统计2场地的工程地质条件2.1地理位置及交通概况2.2场地地形地貌2.3气象、水文2.4场区地层岩性2.5区域地质构造及地震2.6水文地质条件2.7水、土的腐蚀性评价2.8不良地质作用3岩土的测试成果3.1地基土物理力学性质3.1.1室内土工试验3.1.2标准贯入试验4岩土工程评价4.1建筑场地的稳定性4.2各岩土层的工程特性指标4.3场地和地基土地震效应评价4.3.1场地地震基本烈度4.3.2建筑场地类别5 路基评价5.1路基地基承载力评价5.2地基的均匀性评价5.4地基变形评价5.5各岩土层作为路基的适宜性评价7 结论与建议8 照片集附图、附件：1）拟建建筑平面位置及勘探点平面布置图；2）洞隙、土洞、塌陷的形态、平面位置和顶底标高示意图3）基岩顶面等值分布图4）工程地质剖面图；5）钻孔柱状图（包括标准贯入试验数据）；6）室内试验成果报告；7）钻孔波速测试报告；8）其他资料四、勘察工作内容4.1勘察工作内容本次勘察根据不同勘察阶段，拟采用工程地质测绘、钻探、标准贯入、波速测试、室内试验等综合勘察手段。
4.2勘察技术要求(1)工程地质测绘以追索法为主结合穿越法，将地质构造线、地层界线、地貌单元、灾害体周界，并绘于地形底图上。
测绘采用半仪器法，对一般地质点和地质界限，以明显的地形、地物和其他测点作控制点进行目测同时结合GPS技术进行定位；对工程有重要影响的重要观测点则采用全站仪实测。
(2)工程测量采用全站仪进行实测，其测量经度满足《工程测量规范》（GB0026—93）要求，水平误差不大于0.10m。
具体工作为：a)收集测区已有控制点资料，并在实地查看点位完好情况。
b)为放样和定测各工程点位须加密控制。
(3)钻探根据场地地层概况，结合《建筑工程地质钻探技术标准》（JGJ87－92）的要求，确定钻探设备和钻探工艺、技术要求等。
1)钻探设备和钻探工艺采用XY-1型钻机对钻探孔进行全断面取芯，与原位试验和室内试验成果资料进行对比分析。
2)钻探一般技术要求①设备安装定位准确，孔位偏差不得大于50mm。
②冲击钻孔一般土层每回次不得大于50cm。
③及时准确测定地下水初见水位和静止水位、上层滞水情况，并明确记载，地下水的测定不得受上层滞水的影响。
④要求对地层层次、层位、岩性划准，记录详细及时，不得漏记、误记。
⑤钻进过程中遇到空洞及钻具掉落等异常现象时，应及时记录其深度；⑥钻孔定位测量：在施钻前测放钻孔，钻孔完成后，对位置有变动的钻孔应补测。
3)钻探的特殊技术要求①为鉴别和划分地层的钻探孔，钻孔孔径不宜小于75mm；②为采取供做室内物理与力学试验的原状土样，钻孔孔径不宜小于110mm。
为采取岩样，对软质岩石钻孔孔径不宜小于110mm，对硬质岩石钻孔孔径不宜小于91mm，较硬质岩石互层时钻孔孔径不宜小于110mm；③岩芯采取率：在坚硬完整岩层中，不宜小于85%；在强风化、破碎的岩层中，不宜小于50%；粘性土地层中，不宜小于80%；砂类土地层不宜小于65%；碎石类土不宜小于50%。
(4)原位测试根据现场踏勘结合《岩土工程勘察规范》（GB50021-2010）要求，对粘土进行孔内标准贯入试验，以确定其物理状态，对土的强度、变形参数、地基承载力、单桩承载力。
标准贯入试验技术要求如下：①当孔壁不稳定时，可采用护壁，钻至试验标高以上15cm处，清除孔底残土后再进行试验；②采用自动脱钩的自由落锤法进行锤击，并减小摩擦力，避免锤击时的偏心和侧向晃动，保持贯入器、探杆、导向杆的垂直度，锤击速率应小于30击/min；③贯入器打入土中15cm后，开始记录每打入10cm的锤击数，累计打入30cm的锤击数为标准贯入的试验锤击数N；④对连续同类土层中每2m进行一次标贯试验，当遇到大于50cm的夹层或透镜体时，应做不少于一次的标贯试验。
⑤标准贯入试验的其它未尽技术要求应按照《岩土工程勘察规范》（GB50021-2001）第10.5.3条规定进行试验。
未尽事宜应满足规范要求。
(5)取样根据规范要求采取原状土样，主要受力层每2m一件，影响层每3～4m一件。
对膨胀性土层，从遇见该土层起，从1m起，在1m至大气影响深度以下，每m取样一件，土层有明显变化处，加取土样，大气影响深度以下，取样间距适当加大。
取样严格按照《岩土工程勘察规范》(GB50021-2010)和《原状土取样技术标准》（JGJ89-92）和的有关规定进行。
当钻孔中遇基岩埋藏较浅地段，则采取岩样。
对土样、岩样均采用密封法封存；场地地下水水样的提取不得混入他物，应保证地下水样的原质成份。
所有样品严格检查、编号、封装、储存和运输。
取样的其它未尽技术要求按上述规范的规定进行。
(6)水位观测1)每班至少观测孔内水位两次。
每观测回次中，应在提钻和下钻前各测量一次水位，间隔时间大于5分钟；2)对钻孔简易水文观测中出现的异常应及时分析，一旦有新含水层出现时，应停钻观测地下水稳定水位。
3)测量稳定水位的时间间隔不少于8h；在全部钻孔结束后同一天内再量测各孔的稳定水位，水位量测读数至厘米，测量偏差小于2cm。
在每个工点都应预留1～3个钻孔进行至少一周的水文观测，以确定该工点的地下水位变化情况和稳定水位。
