模拟电子技术第九章课后习题答案知识分享
北京交通大学模拟电子技术习题及解答第九章理想运算放大电路及应用
第九章理想运算放大电路及应用9-1．填空（1）理想集成运放的A od= ，r id= ，r od= ，K CMR= 。
（2）运算放大器组成运算电路必须引入反馈，在电压比较器中则应。
（3）欲实现电压放大倍数Au=-100应该选用电路。
（4）欲实现电压放大倍数Au=+100应该选用电路。
（5）比例运算电路中集成运放反相输入端为虚地。
答案：（1）∞，∞，0，∞。
（2）负反馈，开环或加入正反馈。
（3）反相比例放大电路。
（4）同相比例放大电路。
（5）反相。
9-2．判断下列说法是否正确。
（1）运算电路中集成运放一般工作在线性区。
（）（2）反相比例运算电路输入电阻很大，输出电阻很小。
（）（3）虚短是指集成运放两个输入端短路。
（）（4）同相比例运算电路中集成运放的共模输入电压为零。
（）（5）单限比较器的抗干扰能力比迟滞比较器强。
（）（6）无源滤波电路带负载后滤波特性将发生变化。
（）（7）因为由集成运放组成的有源滤波电路往往引入深度电压负反馈，所以输出电阻趋于零。
（）(8)由于有源滤波电路带负载后滤波特性基本不变，即带负载能力强，所以可将其用作直流电源的滤波电路。
（）（9）无源滤波器不能用于信号处理。
（）（10）按照将积分运算电路置于集成运放的负反馈通路中就可实现微分运算的思路，将低通滤波电路置于集成运放的负反馈通路中就可实现高通滤波。
（）答案：（1）对；在运算电路中，为使集成运放工作在线性区，一定要引入负反馈，只有在引入深度负反馈的条件下，输出电压与输入电压运算关系才几乎仅仅决定于反馈网络和输入网络。
（2）错；反相运算电路输入电阻与反相输入端所接电阻大小有关。
（3）错；“虚短”的含义不是说两个端短路，而是指两个端电位近似相等。
（4）错；同相比例运算电路输入单端输入模式。
（5）错；迟滞比较器的抗干扰能力强于单限比较器。
（6）对；本题考查是否理解“有源”和“无源”滤波电路的特点。
有源滤波电路有其局限性，主要表现在：一是频率响应受组成它的晶体管、集成运放频率参数的限制。
模拟电子电路及技术基础 第二版 答案 孙肖子 第9章
所以
2 1 U CC Pom 2 RL
U (BR)CEO 2Pom RL 2 1616 22.6V
最大管耗 PCM=0.2Pom=3.2 W 功率管最大耐压
U(BR)CEO≥2U==45.24 V
功率管最大集电极电流
I CM U CC 22.6 1.4A RL 16
第九章 功率放大电路
第九章 功率放大电路
图 P9-5
第九章 功率放大电路
解 (1) 最大输出功率Pom：
2 1 U CC 1 1515 Pom 14.06W 2 RL 2 8
(2) 效率η
2 2U CC Pom π PE , 78.5% πRL PE 4
(3) C1的作用是隔直流， 通交流。
为得到最大交流输出功率， 输入电压ui的幅度。
第九章 功率放大电路
图 P9-7
第九章 功率放大电路
第九章 功率放大电路
(7)
1 U C2 U CC 6V 2
调整R1或R3电阻可满足此要求， 即使UC2=6 V。 (8) 为保证功放具有良好的低频响应， 电容C2应满足
1 1 C2 1.99103 μF 2πRL f L 2 3.1410 8
选取2000 μF/6 V的电解电容即可。 (9) 克服交越失真， 应调整R2电阻， 须将R2增大。
直流电源供给功率
2U om 2 2 1015 PE U CC 16.9W πRL 3.14 8 单管的管耗
1 1 Pc ( PE Po ) (16.9 12.5) 2.2W 2 2
效率
Po 12.5 74% PE 16.9
第九章 功率放大电路
《模拟电子技术基础教程》华成英-第九章习题解答
UHA浪形的发生与变换电路9.1判断下列说法的正、误，在相应的括号内画表示正踊•画“X”表示错15L(1)只要满足正荻波振荡的相位条件，电路就一定能振荡.( 〉(2)正弦波振疡电路维持振荡的輛值条件是|AF|=1.( )(3)只要引人了正反锻•电路就一定能产生正弦波振荡.( )(4)只要引人了负反馈，电路就一定不能产生正戎波振荡.( )<5)正弦波振荡电賂需耍非线性环节的原因足要稳定振荡幣值.( )(6)LC正弦波振荡电路不采用通用型集成运放作为放大电路的原因是因其上限截止频率太低•< )(7)LC正弦波振荡电路一般采用分立元件组成放大电路•既作为基本放大电路又作为稳幅环节。
< >解(1〉X (2) v <3) X (4) X (5) V (6〉J (7) 79.2现有放大电路和选频网络如下，选择止确的答案填空.A.共射放大电路B.共集放大电路C.共基放大电路D.同相比例运算电路E. RC申并联网络F. LC并联网络G.石英晶体(1)制作频率为20Hz〜20kHz的音频信号发生电路，应选用___________ 作为基本放大电路、 ______ 作为选额网络•(2)制作频率为2MHz〜20MHz的接收机的本机振荡器•应选用 __________________ 戒 _______ 作为棊本放大电路、________ 作为选频网络•(3)产生频牢为800MHz〜900MHz的奇施载波侑号•应选用___________ 作为基本放大电路、 ______ 作为选频网络•(4)制作频率为20MHz且非常揚定的演试用依号源•应选用____________ 作为基本放大电路、 ______ 作为选劈网络.解(1)D・E (2) A 或C.F (3)C・F (4) GG9.3选择题（1）设放大倍数为A•反饰系数为戶.正弦波振荡电路产生自激掘荡的条件是•负反馈放大电路产生自激振荡的条件是_______________ •（2） _______________________________________ 正弦波振荡电路的主更组成部分是___ v _、 ________________________________________ 和 _____ °解（1> AF = I,A F =-I（2）放大电路、反馈网络、选频网络、稳幅环节9.4判断图P9M所示电路是否可能产牛:正弦波振荡，简述理由。
《模拟电子技术》9章实验思考题解答
9.1 常用电子仪器的使用1．什么是电压有效值？什么是电压峰值？答：电压峰值是该波形中点到最高或最低之间的电压值；电压有效值等于它的瞬时值的平方在一个周期内职分的平均值再取平方根。
2．常用交流电压表测量的电压值和用示波器直接测量的电压值有什么不同？答：常用交流电压表的电压测量值一般都为有效值，而示波器的电压直接测量都为峰值。
3．在用示波器测量交流信号的峰值和频率时，如何操作其关键性的旋钮才能尽可能提高测量精度？答：幅值的测量：Y轴灵敏度微调旋钮置于校准位置，Y轴灵敏度开关置于合适的位置即整个波形在显示屏的Y轴上尽可能大地显示，但不能超出显示屏指示线外。
频率测量：扫描微调旋钮置于校准位置，扫描开关处于合适位置即使整个波形在X轴上所占的格数尽可能接近10格（但不能大于10格）。
9.2 集成运算放大器的线性应用1．理想运放具有哪些最主要的特点？答：差模电压增益A od为无穷大；共模抑制比K CMR为无穷大；差模输入阻抗R id为无穷大；输出阻抗R O为零；有无限的带宽，传输时无相移；失调、温漂、噪声均为零等。
2．集成运放用于直流信号放大时，为何要进行调零?答：实际的集成运放不是理想的运放，往往存在失调电压和失调电流，为了减小测量误差，提高实验测量精度，所以要进行调零。
3．集成运放用于交流信号放大时需要进行调零吗，为什么？答：不需要，因为直流工作点不影响交流值的测量9.3 二极管的判断及直流稳压电源电路1．为什么不能用指针式万用表的R×1Ω档和R×10Ω档量程测量工作极限电流小的二极管的正向电阻值？答：根据指针式万用表的内部工作原理，可知R×1Ω档和R×10Ω档量程测量二极管的正向电阻值时，对应串接到测量电路中的电阻小，流过二极管的电流大。
若流过二极管的电流大于该二极管的工作极限电流时就会使二极管损坏。
2．用指针式万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？答：由本实验所测的二极管输入（伏安）特性曲线是一条非线性的特性曲线，曲线的下方较平滑，上方较陡峭。
模拟电子技术第九章习题解答

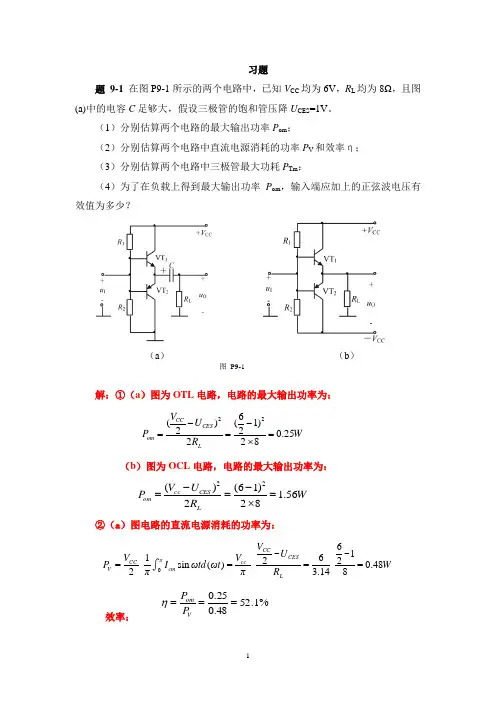

习题题9-1 在图P9-1所示的两个电路中，已知V CC 均为6V ，R L 均为8Ω，且图(a)中的电容C 足够大，假设三极管的饱和管压降U CES =1V 。
（1）分别估算两个电路的最大输出功率P om ；（2）分别估算两个电路中直流电源消耗的功率P V 和效率η；（3）分别估算两个电路中三极管最大功耗P Tm ；（4）为了在负载上得到最大输出功率P om ，输入端应加上的正弦波电压有效值为多少？（a ）（b ）解：①（a ）图为OTL 电路，电路的最大输出功率为：（b ）图为OCL 电路，电路的最大输出功率为：②（a ）图电路的直流电源消耗的功率为：效率：W R U V P L CES CC om 25.082)126(2)2(22=⨯-=-=W R U V P L CES cc om 56.182)16(2)(22=⨯-=-=W R U V πV t ωtd ωI πV P L CES CC cc πcm CC V 48.0=812614.36=2=)(sin 12=0--∫%1.5248.025.0===V om P P η图 P9-1（b ）图电路的直流电源消耗的功率为：效率：③（a ）图忽略U CES 时电路的最大输出功率：三极管最大功耗：P Tm =0.2P om =0.2×0.56=0.11W（b ）图忽略U CES 时电路的最大输出功率：∴三极管的最大功耗：P Tm =0.2P om =0.2×2.25=0.45W④（a ）图为了在负载上得到最大功率，此时输出电压为最大值：由于射极输出器A u ≈1，∴此时输入电压有效值：（b ）图为了在负载上得到最大功率，此时输出电压为最大值：U om =Vcc －U CES =6-1=5V由于射极输出器A u ≈1，∴此时输入电压有效值：W R U V πV t ωtd ωI πV P L CES CC cc πcm cc V 39.2=81614.36×2=2=)(sin 1=0--∫%3.6539.256.1===V om P P ηW R V P L cc om 56.0886822=⨯==W R V P L cc om 25.2826222=⨯==V U V U ces cc om 21262=-=-=V U U om i 41.1222===V U U om i 53.32162=-==题9-2在图P9-1所示的两个电路中，已知R L ＝8Ω，假设三极管的饱和管压降U CES 均为1V ，如果要求得到最大输出功率P om ＝3W ，试估算两个电路的直流电源应为多大？解：a）2cc ces om cc ces L ()12)15.9V 2V U P V U R -=⨯⇒== b）2cc ces om cc ces L())7.93V 2V U P V U R -=⇒== 相同负载和输出功率，OTL 的VCC 高于OCL ，但OTL 只需一路电源。
模拟电子技术基础简明教程(第三版)课后答案第9章习题答案
9-6试用产生正弦波振荡的相位平衡条件判断图9-42中 的各电路能否产生正弦振荡。
Байду номын сангаас
电路引入正反馈，能产生 电路引入正反馈， 正弦振荡。 正弦振荡。
9-6试用产生正弦波振荡的相位平衡条件判断图9-42中 的各电路能否产生正弦振荡。
RC移相式正弦波发生电路， 移相式正弦波发生电路， 移相式正弦波发生电路 需要三节或三节以上的RC 需要三节或三节以上的 移相环节。 移相环节。 不能产生正弦振荡 产生正弦振荡。 不能产生正弦振荡。 详见书p250。 详见书 。
正反馈，满足相位平衡条件。 正反馈
共基
9-9判断图9-45各电路能否满足产生正弦振荡的相位平 衡条件。
负反馈，不满足相位平衡条件。 负反馈
9－16 集成运放的最大输 出电压是±13V，输入信号 出电压是±13V， 的低频信号。 是uI＝5sinωt的低频信号。 的低频信号 按理想情况画出U ＋ 按理想情况画出 R=＋ 2.5V、0V、 －2.5V时输 、 、 时输 出电压的波形。 出电压的波形。
－
＋
－
9-7试分析图9-43中各电路是否满足产生正弦振荡的相 位平衡条件，其中d分图是交流等效电路。
正反馈，满足相位平衡条件。 正反馈
9-7试分析图9-43中各电路是否满足产生正弦振荡的相 位平衡条件，其中d分图是交流等效电路。
负反馈，不满足相位平衡条件。 负反馈
9-7试分析图9-43中各电路是否满足产生正弦振荡的相 位平衡条件，其中d分图是交流等效电路。
0
当UR>0时：方波波形不变，三角波波形向上平移 当UR<0时：方波波形不变，三角波波形向下平移
9-22方波和三角波发生电路如图9-57所示。 2.画出u01和u 的波形，标明峰-峰值。如果A1的反相端 改接UREF，方波和三角波的波形有何变化？ 解：
《模拟电子技术基础教程》华成英_第九章习题解答
下载可编辑U HA浪形的发生与变换电路9. \判朗卜列说法的正、淇、在相竝的括峥内细**7"表卞证鹽’圖严><”左朋镇谀.(1>只豐満足正弦波扳躋的柯位杀幷*哂路就一定能撮荡.( )4｝正孫玻振荡电賂缭特旅荡的輛侑衆件是( )估)只罄引人了正反惯•电路就一定能产主止弦波振荡.< )(4｝只耍引人『负反馈，电路就一定不能产生正葱疲梅荡* c )<5)止弦波振殊临路需善非线性歼为的驗因込要稳定扳荡幟魄*( >(6> LCjE^SJta电爵不采用通用取集成运枚怜为族大电路的原冈臭囲北匕限截It频率太低.< >(7) LC正弦波振禹电略-股采用分直元件亀成Jft丸电路•既作为草車放大(U爲又作为樹幅环节.< )H (1) X <2) V <3)X <4) X (5) 7 (6) V <7)J9U 现<!放大电路和选擴冏堵如下'选丼止确的答案填空.A.共射放先电路氐共筆放大电路C共基故大电路CX同相比觥运母电路 E. RC^KK网皓 E LCffJK网给G.石襄晶体(])制作魏率为20Hz-20kH3的自频信号发生电路•应选用…柞为墨本放大电路、______ 作为选H刚给・(2)制作牍那揃2Mlb〜20MH世的挂收机的本机摄斑痔*应选用 ______________ 或____ 作为尊本放大电路,_______ 作为透牖网堵.(3)严生疑幸为阳OMH J!*900MHt的高極载渡信号*城选用__________ 柞为基本放大电略、______ 作为选髓网堵.(4)制作频牵为2CJMH T常稳宦的测试用信号应选用_ _ _ 柞为基卑楝丸电賂、_ _ _作为选卿网堺.解(1) D*E (2) A 或C,P (3) C,F U) C.G9,3选料瞇(1)设放大借数为人•反馈系数为A正弦波眼荡也賂产生自激撮務的条件是_・负反憬隸大电路产生目藏抿翡的乗件壘_ 。
模拟电子技术基础王淑娟第九章答案
【9-1】在下列各种情况下，应分别采用哪种类型(低通、高通、带通、带阻)的滤波电路？ 1．抑制50HZ交流电源的干扰；2．处理具有1kHZ固定频率的有用信号； 3．从输入信号中取出低于2kHZ的信号； 4．抑制频率为100kHZ以上的高频干扰。
解：1. 带阻；2. 带通；3. 低通；4. 低通。
【9-2】试说明图9.11.1所示各电路，属于哪种类型的滤波电路，是几阶滤波电路，图(b)中R2C2 R1C1。
oUioa( )b( )图9.11.1 题9-2电路图解：（a）一阶高通滤波器；（b）二阶带通【9-3】设一阶LPF和二阶HPF的通带放大倍数均为2，通带截止频率分别为3kHZ和2kHZ，试用他们构成一个带通滤波电路，并画出频率特性。
解：把二者串联即可。
【9-4】分别导出图9.11.2所示各电路的传递函数，并说明他们属于哪种类型的滤波电路?写出通带截止频率的表达式。
UiR( )U o o图9.11.2 题9-4电路图解：第6章集成运算放大器基本应用电路 181UR11（a）高通滤波器，o=-2⋅，截止频率f0= UiR11-j02πR1C1ωUR11（b）低通滤波器，o=-2⋅，截止频率f0= UiR11+j2πR2Cω0【9-5】在图9.11.3所示电路中，已知通带放大倍数为2，截止频率为1kHZ，C1＝C2=1μF。
试选取电路中各电阻的阻值。
Ui(s)o(s)解：R1=R2=10k R=0.16k【9-6】简述开关电容滤波电路的特点。
解：1. 易集成，单片集成化。
2. 其时间常数依赖于电容的比值，可以实现大时间常数，且滤波器的参数准确性和稳定性高。
3. 与数字滤波器相比，它可以对模拟量的离散值直接进行处理，不需要模/数转换器，省略量化过程。
【9-7】什么是调制？什么是调幅、调频和调相？什么是解调？解：将低频信息加载到作为信息载体的高频信号上，以便传输的信号处理过程，称为调制；解调是调制的逆过程，是指将调制信号与载波信号分离的信号处理过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电子技术第九章课后习题答案第九章功率放大电路自测题一、选择合适的答案，填入空内。
只需填入A、B或C。
（1）功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大。
A．交流功率 B．直流功率 C．平均功率（2）功率放大电路的转换效率是指。
A．输出功率与晶体管所消耗的功率之比B．最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比（3）在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为。
A．1W B．0.5W C．0.2W（4）在选择功放电路中的晶体管时，应当特别注意的参数有。
A．β B．I C M C．I C B OD．B U C E O E．P C M F．f T（5）若图T9.1所示电路中晶体管饱和管压降的数值为│U C E S│，则最大输出功率P O M＝。
A．L2CESCC2)(RUV-B．L2CESCC)21(RUV-C．L2CESCC2)21(RUV-图T9.1解：（1）A （2）B （3）C （4）B D E （5）C二、电路如图T9.2所示，已知T1和T2的饱和管压降│U C E S│＝2V，直流功耗可忽略不计。
图T9.2回答下列问题：（1）R3、R4和T3的作用是什么？（2）负载上可能获得的最大输出功率P o m和电路的转换效率η各为多少？（3）设最大输入电压的有效值为1V。
为了使电路的最大不失真输出电压的峰值达到16V，电阻R6至少应取多少千欧？解：（1）消除交越失真。
（2）最大输出功率和效率分别为%8.694πW162)(CCCESCCL2CESCCom≈-⋅==-=VUVRUVPη（3）电压放大倍数为3.1113.11216iomax≈+=≈=RRAUUAuuR1＝1kΩ，故R5至少应取10.3 kΩ。
习题9.1分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。
（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）（3）当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。
（）（4）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。
（）（5）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（6）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）3）在电源电压相同的情况下，前者比后者的输出功率大。
（）解：（1）×（2）√（3）×（4）××√（5）××√√（6）×√√9.2已知电路如图P9.2所示，T1和T2管的饱和管压降│U C E S│＝3V，V C C＝15V， R L＝8Ω，。
选择正确答案填入空内。
图P9.2（1）电路中D1和D2管的作用是消除。
A．饱和失真 B．截止失真 C．交越失真（2）静态时，晶体管发射极电位U E Q。
A．＞0V B．＝0V C．＜0V（3）最大输出功率P O M。
A．≈28W B．＝18W C．＝9W（4）当输入为正弦波时，若R1虚焊，即开路，则输出电压。
A．为正弦波 B．仅有正半波 C．仅有负半波（5）若D1虚焊，则T1管。
A．可能因功耗过大烧坏 B．始终饱和 C．始终截止解：（1）C （2）B （3）C （4）C （5）A9.3电路如图P9.2所示。
在出现下列故障时，分别产生什么现象。
（1）R1开路；（2）D1开路；（3）R2开路；（4）T1集电极开路；（5）R1短路；（6）D1短路。
解：（1）仅有负半周；（2）T1、T2将因功耗过大而损坏；（3）仅有正半周；（4）T2将因功耗过大而损坏；（5）u O＝V C C－U B E1≈14.3V；（6）稍有交越失真。
9.4在图P9.2所示电路中，已知V C C＝16V，R L＝4Ω，T1和T2管的饱和管压降│U C E S│＝2V，输入电压足够大。
试问：（1）最大输出功率P o m和效率η各为多少？（2）晶体管的最大功耗P T ma x为多少？（3）为了使输出功率达到P o m，输入电压的有效值约为多少？解：（1）最大输出功率和效率分别为%8.694πW5.242)(CCCESCCL2CESCCom≈-⋅==-=VUVRUVPη（2）晶体管的最大功耗W4.622.02.0L2CCoMTm ax=⨯=≈RVPP（3）输出功率为P o m时的输入电压有效值V9.92CESCComi≈-≈≈UVUU9.5在图P9.5所示电路中，已知二极管的导通电压U D＝0.7V，晶体管导通时的│U B E│＝0.7V，T2和T4管发射极静态电位U E Q＝0V。
图P9.5试问：（1）T1、T3和T5管基极的静态电位各为多少？（2）设R2＝10kΩ，R3＝100Ω。
若T1和T3管基极的静态电流可忽略不计，则T5管集电极静态电流为多少？静态时u I＝？（3）若静态时i B1＞i B3，则应调节哪个参数可使i B1＝i B2？如何调节？（4）电路中二极管的个数可以是1、2、3、4吗？你认为哪个最合适？为什么？解：（1）T1、T3和T5管基极的静态电位分别为U B 1＝1.4V U B 3＝－0.7V U B 5＝－17.3V（2）静态时T 5管集电极电流和输入电压分别为 V3.17 mA 66.1B5I 2B1CC CQ -=≈=-≈u u R U V I（3）若静态时i B 1＞i B 3，则应增大R 3。
（4）采用如图所示两只二极管加一个小阻值电阻合适，也可只用三只二极管。
这样一方面可使输出级晶体管工作在临界导通状态，可以消除交越失真；另一方面在交流通路中，D 1和D 2管之间的动态电阻又比较小，可忽略不计，从而减小交流信号的损失。
9.6 电路如图P9.5所示。
在出现下列故障时，分别产生什麽现象。
（1）R 2开路； （2）D 1开路； （3）R 2短路；（4）T 1集电极开路； （5）R 3短路。
解：（1）无输出；（2）功放管将因功耗过大而损坏；（3）u O ＝V C C －U B E 1－U B E 2≈16.6V（4）正、负半周不对称，正半周幅值小；（5）稍有交越失真。
9.7在图P9.5所示电路中，已知T 2和T 4管的饱和管压降│U C E S │＝2V ，静态时电源电流可忽略不计。
试问负载上可能获得的最大输出功率P o m 和效率η各为多少？解：最大输出功率和效率分别为 %8.694πW 42)(CCCES CC L 2CES CC om ≈-⋅==-=V U V R U V P η9.8为了稳定输出电压，减小非线性失真，请通过电阻R f在图P9.4所示电路中引入合适的负反馈；并估算在电压放大倍数数值约为10的情况下，R F的取值。
解：应引入电压并联负反馈，由输出端经反馈电阻R f接T5管基极，如解图P9.8所示。
R f解图P9.8在深度负反馈情况下，电压放大倍数10f1ff≈-≈uuARRAR1＝1 kΩ，所以R f≈10 kΩ。
9.7（2）估算图P9.5所示电路T2和T4管的最大集电极电流、最大管压降和集电极最大功耗。
解：功放管的最大集电极电流、最大管压降、最大功耗分别为W122.0V342A5.0L2CCTmaxCESCCmaxCELCESCCmaxC≈⨯≈=-==-=RVPUVURUVI9.9 在图P9.9所示电路中，已知V C C ＝15V ，T 1和T 2管的饱和管压降│U C ES │＝2V ，输入电压足够大。
求解：（1）最大不失真输出电压的有效值；（2）负载电阻R L 上电流的最大值；（3）最大输出功率P o m 和效率η。
解：（1）最大不失真输出电压有效值V 65.82)(CES CC L4L om ≈-⋅+=U V R R R U （2）负载电流最大值 A 53.1L 4CES CC Lmax ≈+-=R R U V i 图P 9.9 （3）最大输出功率和效率分别为%644πW 35.92CC 4CES CC L2om om≈--⋅=≈=V U U V R U P R η9.10 在图P9.9所示电路中，R 4和R 5可起短路保护作用。
试问：当输出因故障而短路时，晶体管的最大集电极电流和功耗各为多少？解：当输出短路时，功放管的最大集电极电流和功耗分别为W 46πA 26422CC Tmax 4CES CC Cmax ≈=≈-=R V P R U V i9.11在图P9.11所示电路中，已知V C C＝15V，T1和T2管的饱和管压降│U C ES │＝1V，集成运放的最大输出电压幅值为±13V，二极管的导通电压为0.7V。
图P9.11（1）若输入电压幅值足够大，则电路的最大输出功率为多少？（2）为了提高输入电阻，稳定输出电压，且减小非线性失真，应引入哪种组态的交流负反馈？画出图来。
（3）若U i＝0.1V时，U o＝5V，则反馈网络中电阻的取值约为多少？解：（1）输出电压幅值和最大输出功率分别为W6.10)2(V13L2Om axomOm ax≈=≈RuPu（2）应引入电压串联负反馈，电路如解图P9.10所示。
解图P9.11（3）在深度负反馈条件下，电压放大倍数为501o1fo==+≈=iuiu UUARRUUAR1＝1 kΩ，所以R f≈49 kΩ。
9.12 OTL电路如图P9.12所示。
图P9.12（1）为了使得最大不失真输出电压幅值最大，静态时T2和T4管的发射极电位应为多少？若不合适，则一般应调节哪个元件参数？（2）若T2和T4管的饱和管压降│U C ES│＝3V，输入电压足够大，则电路的最大输出功率P om和效率η各为多少？（3）T2和T4管的I C M、U（B R）C EO和P C M应如何选择？解：（1）射极电位U E＝V C C/2＝12V；若不合适，则应调节R2。
（2）最大输出功率和效率分别为%9.5821214W06.52)21(CCCESCCL2CESCCom≈⋅-⋅⋅=≈-⋅=VUVRUVPπη（3）T2和T4管I C M、U（B R）C E O和P C M的选择原则分别为W82.1π)2(V24A5.12L22CCCMCC(BR)CEOLCCCM≈==RVPVURVI＞＞＞9.13已知图P9.13所示电路中T1和T2管的饱和管压降│U C ES│＝2V，导通时的│U B E│＝0.7V，输入电压足够大。
