康明斯柴油机PT泵的构造及原理
PT燃油泵
PT（G）型燃油泵主要由齿轮泵、减振器、节流轴、调速器、停车阀等几部分组成。
应该很明了了，希望对你有帮助。
康明斯PT泵请问? 5分
回答：1 浏览：976 提问时间：2006-05-22 20:26
它的工作原理?
谢谢
共0条评论...相关资料: S4-3406发动机保养.pdf更多资料>> 最佳答案 此答案由提问者自己选择，并不代表爱问知识人的观点 揪错 ┆ 评论 ┆ 举报
PT(G) VS AFC型燃油泵中的字母G代表调速器(Govern)，V代表可以调节控制(Variable)，S代表速度(Speed)，A代表空气(Air)，F代表燃油(Fuel)，C代表控制(Control)。
2.2.1 燃油流向及各装置作用
ＰＴ燃油泵的燃油流向如图７所示：
齿轮泵本身的供油压力和流量与泵本身转速成正比，这不符合发动机的理想特性，因此设有飞块辅助柱塞29及弹簧30，它的作用是使低速燃油压力有所提高。高速扭矩弹簧27的作用是使高速燃油压力有所降低，这样使发动机的特性更为理想。
AFC装置是利用增压发动机进气管的气压，来推动AFC活塞12和柱塞11并改变油道的通过能力，使气缸进气量与燃油供给量配合更为理想，AFC装置即空气燃油比例控制器。VS调速器是将PT泵用于工程机械时加装的一个全程式调速器。
VS调速器同样利用飞块2的离心力和弹簧的相互作用来控制发动机转速。由于弹簧弹力可由司机扳动操纵轴8来控制，因此司机将操纵杆扳到某一位置，弹簧7弹力即可在某一位置与离心力平衡，发动机即可在这一转速下稳定工作。所以它是由司机控制的一个全程式调速器。PTG调速器主要是按转速的高低来供油，VS调速器控制转速。
PT燃油供给系统
二、故障应急处理
③电路故障排除后，逆时针拧出燃油直通螺钉直至拧不动为止，恢复原有 供油状态。
摇臂
磁性滤清器
齿轮泵
滤清器
推杆
喷油器
脉冲膜片 减振器
两极调速器
电磁阀
节流轴
油箱
供油凸轮
一、基本组成及工作原理
（二）PT燃油系统工作原理
燃油从油箱流经燃油滤清器被齿轮式输油泵吸入后，以约980kPa的压力流出，
然后经过PT泵内部的稳压器、节流阀、切断阀后，大部分燃油经供油管分 别进入各缸的燃油通道，进入喷油器。
二、故障应急处理
二、故障应急处理
康明斯发动机运行途中突然熄火应如何判断处理？ ①将PT泵前端燃油直通螺钉顺时针拧进，直到拧不动为止，此时燃 油不受截断阀门控制，油路处于一种直通状态。
二、故障应急处理
二、故障应急处理
ห้องสมุดไป่ตู้
②再次启动发动机，若发动机能迅速启动，则说明PT泵电磁阀断电后将 燃油关闭，使柴油机断油后熄火。
PT燃油供给系统
一、基本组成及工作原理 PT燃油系统为康明斯柴油发动机所专用，标识字母“PT” 是压力与时间(pressure-time) 的缩写。
一、基本组成及工作原理
（一）PT燃油系统组成
PT燃油系统由 PT燃油泵（简称PT泵）、浮子油箱、燃油滤清器、喷 油器、燃油分配歧管及回油歧管等组成。
康明斯柴油发动机PT燃油泵喷油器
康明斯柴油发动机PT燃油泵喷油器康明斯柴油发动机PT燃油系统基本原理康明斯柴油发动机独特的PT燃油系统，于1954年开始应用，是康明斯公司的专利。
其中：P------指的是PT燃油泵输出的燃油压力（Pressure）T------指的是喷油器允许燃油流入油杯的有效时间（Time）康明斯柴油发动机PT燃油系统的基本原理：PT燃油泵根据发动机的不同工况调整出适当的燃油压力（P），在该工况由喷油器确定的有效时间（T）内流入喷油器的油杯。
这样流入油杯的循环油量（Q）就取决于燃油压力（P）和流动时间（T），即：Q=P*T。
因为喷油器的计量孔是经选定不变的，所以叫PT燃油系统。
我们举个简单的例子。
如图所示：显然：水桶里所收集到水量取决于个因素水的压力、流动时间、通道面积（阀门开度）康明斯柴油发动机PT燃油系统就是根据这一简单液压原理来设计的康明斯柴油发动机油杯中的油量就取决于：计量时间/燃油压力/计量孔大小康明斯柴油发动机计量孔的大小：在PT系统中，计量孔的大小取决喷油器、而喷油器又取决CPL号，当CPL号确定后，计量孔就固定不变了。
这样，在发动机工作时，每循环喷油量只取决于燃油压力和计量时间这两个因素。
计量时间：实际上是柱塞打开计量孔到关闭计量孔的这段时间间隔。
时间间隔的长短取决于喷油器柱塞上下运动的快慢，即取决于发动机的转速高低。
在发动机实际工作时，人为是无法控制计量时间的，它仅仅取决于发动机转速。
燃油压力：指的是PT泵在各种工况下输出的燃油压力，它与发动机的转速关系康明斯柴油发动机PT燃油系统与高压燃油系统的区别康明斯柴油发动机PT燃油系统1.PT系统输出的燃油压力最大不超过300PSI（21kg/cm2）2.所有的喷油器都共用一根供油管3.即使有些空气进入燃油系统也不会使发动机“失速”4.PT油泵不需要正时调5.有80%左右的燃油用于冷却喷油器后回到油箱，喷油器得到很好的冷却6.喷射压力范围高达10000PSI--20000PSI (703--1406kg/cm2 ),这样保证良好的雾化，可使燃油有效地燃烧7.油管连接处少量漏油对整个发动机输出功率无影响8.发动机的停车是切断燃油的流动9.通用性好，相同的基础泵和喷油器作一些调整就可以实用于不同型号的发动机在大范围内的功率和转速的变化康明斯柴油发动机高压燃油系统1.高压油泵输出的油压高达2500--3000PSI (176--225kg/cm2)2.每一喷油器需从油泵中单独引出供油管3.当空气进入燃油系统时发动机马上“失速”4.高压油泵需要正时调整5.只有极少量的回油，喷油器无法很好的冷却6.喷射压力范围为：2500--3000PSI(176-- 225 kg/cm2)7.若某缸高压油管连接处漏油将使此缸停止工作，从而使发动机功率下降8.发动机停车是油泵处于不工作的位置9.不同功率和转速范围的发动机需要单独设计一种油泵康明斯柴油发动机PT燃油系统的组成及流向PT燃油系统的基本结构形式：它由油箱、燃油滤清器、PT燃油泵、低压输油管、喷油器、摇臂、推杆、喷油凸轮和回油管等组成。
康明斯柴油发动机燃油系统介绍1
PT燃油泵结构简介 • 齿轮泵
• • 齿轮泵由齿轮泵壳体(两部分组成)、主动齿轮(长轴)、从动小齿轮、 衬垫等组成。 当发动机驱动油泵时，齿轮泵随之转动，其转速与发动机转速 一样。旋转的齿轮在吸油端产生真空并从油箱内通过滤清器把油吸 起后将油压入高压腔。齿轮泵出口的燃油压力要比PT泵出口的压 力大4--5倍。齿轮泵的泵油特性是压力随转速的升高而升高。如图 所示：
K6系列 16mm 13mm
KV系列 22mm 16mm
以康明斯动力建设更美好的生活
康明斯燃油系统介绍
燃油箱的构造及油箱的安装要求 油箱的安装位置 相同，这样利于回油，如油箱太低虽然回油顺利但吸油 困难。
• 通常，油箱的安装应该低于喷油器高度且与PT泵的高度
• 如果油箱高于喷油器，那么就要采取如下的措施： （1）油箱上平面与曲轴中心线的位置高差小于6英尺时，
•
•
3.当空气进入燃油系统时发动 机马上“失速” 4.高压油泵需要正时调整
•
以康明斯动力建设更美好的生活
康明斯燃油系统介绍
•PT燃油系统与高压燃油系统的区别
PT燃油系统
5.有80%左右的燃油用于冷却 喷油器后回到油箱，喷油器得 到很好的冷却 6.喷射压力范围高达10000PSI-20000PSI (703-1406kg/cm2 ),这样保证良好的 雾化，可使燃油有效地燃烧 7.油管连接处少量漏油对整个 发动机输出功率无影响
以康明斯动力建设更美好的生活
康明斯燃油系统介绍
•PT燃油系统与高压燃油系统的区别
PT燃油系统
• 1.PT系统输出的燃油压力最大 不超过300PSI（21kg/cm2） 2.所有的喷油器都共用一根供 油管 3.即使有些空气进入燃油系统 也不会使发动机“失速” 4.PT油泵不需要正时调
柴油发电机组PT燃油泵G型的组成
柴油发电机组PT燃油泵G型的组成
本文介绍柴油发电机组中的PT燃油泵的种类，分为两部分，本篇先介绍PT-G型的ranyo
PT燃油泵有PT (G型)和PT (H型)二种形式。
后面一种与前面一种的差别是总流量很大,并附带燃油控制液压阻尼器以控制燃油压力的周期时间起伏。
这儿关键详细介绍PT (G型)燃油泵。
PT (G型)燃油泵关键由下列四一部分构成。
①传动齿轮式输油泵:从柴油机箱里将油抽出来并充压根据汽油泵过滤网送到调速电机。
②调速电机:调整从传动齿轮式输油泵排出的燃油压力，并控制柴油机的转速比。
③单向节流阀:在各种各样工作状况下，全自动或手动式控制注入喷油泵的燃油压力(量) 。
④断输油泵:断开燃油提供，使柴油机歇火。
由此可见: PT燃油泵在燃油系统软件中起供油、变压和变速等功效。
即在适度压力下将燃油供入喷油泵;在柴油机转速比或负载产生变化时立即调整供油压力，以更改供油量达到工作状况转变的必须:调整并平稳柴油机转速比。
PTG-MVS燃油泵的结构如图所示。

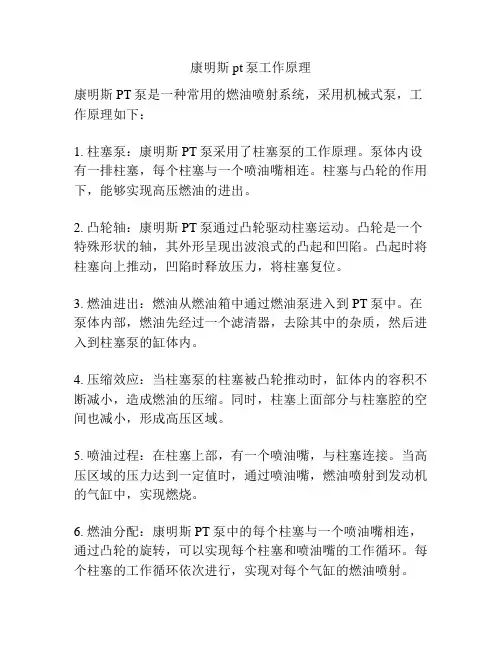

康明斯pt泵工作原理
康明斯pt泵工作原理
康明斯PT泵是一种常用的燃油喷射系统，采用机械式泵，工作原理如下：
1. 柱塞泵：康明斯PT泵采用了柱塞泵的工作原理。
泵体内设有一排柱塞，每个柱塞与一个喷油嘴相连。
柱塞与凸轮的作用下，能够实现高压燃油的进出。
2. 凸轮轴：康明斯PT泵通过凸轮驱动柱塞运动。
凸轮是一个特殊形状的轴，其外形呈现出波浪式的凸起和凹陷。
凸起时将柱塞向上推动，凹陷时释放压力，将柱塞复位。
3. 燃油进出：燃油从燃油箱中通过燃油泵进入到PT泵中。
在泵体内部，燃油先经过一个滤清器，去除其中的杂质，然后进入到柱塞泵的缸体内。
4. 压缩效应：当柱塞泵的柱塞被凸轮推动时，缸体内的容积不断减小，造成燃油的压缩。
同时，柱塞上面部分与柱塞腔的空间也减小，形成高压区域。
5. 喷油过程：在柱塞上部，有一个喷油嘴，与柱塞连接。
当高压区域的压力达到一定值时，通过喷油嘴，燃油喷射到发动机的气缸中，实现燃烧。
6. 燃油分配：康明斯PT泵中的每个柱塞与一个喷油嘴相连，通过凸轮的旋转，可以实现每个柱塞和喷油嘴的工作循环。
每个柱塞的工作循环依次进行，实现对每个气缸的燃油喷射。
7. 调节机构：康明斯PT泵中还配备了一套调节机构，用于调
整燃油喷射的时间和压力。
通过调节机构，可以控制燃油泵的工作方式，以适应不同工况下发动机的需要。
综上所述，康明斯PT泵通过柱塞泵和凸轮轴的协调运动，实
现燃油的压缩和喷射，从而提供给发动机需要的燃油量和压力，确保发动机正常运行。
柴油发电机PT喷油器介绍与工作原理
柴油发电机PT喷油器介绍与工作原理本文介绍柴油发电机的PT喷油分类，并进行逐个介绍，已经其工作原理结构图。
PT喷油器分成法兰型和圆简型二种。
法兰型喷油器是用法兰安裝在缸盖上，每一个喷油器都配有进回输油管;而圆桶型喷油器的进液与泵油安全通道都建在缸盖或汽缸身体，且沒有安裝法兰，它是靠安裝轮或销钉压在缸盖上的，那样既降低了因为管路毁坏或漏泄弓|起的常见故障，也使柴油发动机外观设计布局简易。
圆桶型喷油器又可分成PT型、PTB型、PTC型、PTD型和PT-ECON型等。
在其中.PT-ECON 型喷油器用以对排气管环境污染规定严的柴油发动机上。
法兰型和圆钢管型喷油器的原理基本上类似，但在构造.上有一些差别。
现以玉柴发动机NH220-Cl型柴油发动机上的法兰型喷油器为例子，表明PT喷油器的结构与原理。
法兰型喷油器的结构如图所示5-75所显示，关键由喷油器体6、柱塞29.喷油器14.弹黄5及弹黄座3等组.成。
喷油器14下方有八个直徑为0.20毫米的喷嘴(NH-20-CI和N855型柴油发动机圆桶型喷油器的直径为0.1778毫米;NT-855和NTA-855型柴油发动机圆桶型喷油器的直径为0.2032毫米;NH-220-CI型柴油发动机法兰型喷油器的直径为0.20毫米)。
在柴油发动机喷油器体上一般标着标记,如178-A8-7-17. 其各标记按序的含意各自为: 178-喷油器总流量，A- 80%总流量，8一喷嘴数， 7一喷嘴规格为0.007in (0.1778毫米) ，17一喷油视角为17喷雾器角。
喷油器体6的油道中有进剩余油孔28、计量检定量孔12和回剩余油孔10。
柱塞29由喷油凸轮轴18 (在配气发动机凸轮轴上)根据滚轴17.滚轮架23.摆杆24和拐臂28等驱动器。
喷油凸轮轴具备独特的样子(如图所示5-76所显示)，并按反方向方位转动(从正时齿轮端方位看)，其转速比是发动机曲轴转速比的一半。
在进气口行程安排中，滚轴在凸轮轴球面上翻转并向下移动。
PT燃油系统结构组成及工作原理
PT燃油系统结构组成及工作原理燃油系统是内燃机的重要组成部分，其主要功能是为发动机提供燃油。
一个典型的燃油系统主要包括燃油供给系统、燃油过滤系统、燃油喷射系统和燃油调节系统。
燃油供给系统是燃油系统的核心部分，其作用是将燃油从燃油箱输送到发动机燃烧室。
燃油供给系统主要由燃油泵、燃油管路和喷油嘴组成。
燃油泵通常采用机械泵或电动泵，通过形成压力差将燃油从燃油箱抽吸到发动机燃烧室。
燃油管路负责将燃油从燃油泵输送到喷油嘴。
喷油嘴是燃油供给系统的末端装置，负责将压力较高的燃油通过喷射将其雾化成微小的燃油颗粒，并将其喷入燃烧室中进行燃烧。
燃油过滤系统的主要功能是过滤进入发动机的燃油，以防止杂质进入燃烧室对发动机造成损害。
燃油过滤系统主要由燃油过滤器和燃油滤清器组成。
燃油过滤器通过滤芯将燃油中的杂质过滤掉，确保传输到发动机的燃油是干净的。
燃油滤清器则通过一系列的过滤和分离过程将燃油中的固体杂质、水分和空气分离出来，保证发动机供给的燃油质量。
燃油喷射系统是控制燃油喷射的重要部分，其主要功能是根据发动机的负荷要求和工作状态来控制喷油嘴的燃油喷射量和喷射时机。
燃油喷射系统主要由喷油泵、喷油器和喷油控制器组成。
喷油泵负责为喷油器提供高压燃油，喷油器根据喷油控制器的指令来控制喷油量和喷油时机。
喷油控制器会根据发动机的工作状态和负荷要求来计算并控制喷油量和喷油时机。
燃油调节系统主要是为了保证发动机在不同负荷和转速下能够获得适当的燃油和空气混合比，以实现最佳的燃烧效果。
燃油调节系统主要由燃油调理器和进气门控制器组成。
燃油调理器通过控制喷油嘴的喷油量和喷油时机来调整燃油供给，进气门控制器则根据发动机的工作状态和负荷要求来控制进气门的开启和关闭，以调节空气的进入量。
总的来说，燃油系统的工作原理就是根据发动机的工作状态和负荷要求来控制燃油的供给量、喷射量和喷射时机，通过调整燃油和空气的混合比来实现最佳的燃烧效果。
燃油系统的结构组成是由燃油供给系统、燃油过滤系统、燃油喷射系统和燃油调节系统组成的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
康明斯柴油机PT泵的构造及原理
康明斯柴油机PT燃油系是康明斯公司特有的燃油供给系，采用液压原理工作，其第一个字母P即代表压力(Pressure)，第二个字母T代表PT喷油器控制燃油进入的计量时间(Time)。
PT燃油系通过压力和时间的协调配合，使燃油的供给计量和定时喷射等方面满足康明斯柴油机的理想工况。
一、PT燃油系的基本工作原理
康明斯柴油机的PT燃油系主要根据下述液压原理工作的：在充满液体的系统中，任何压力的变化立即等量地传到整个康明斯柴油机PT燃油系统，流体通过某一通道的流量与液体的压力、允许通过的时间以及通过的截面积成正比。
康明斯柴油机每个喷油器进油口处量孔断面尺寸经过选定就不再改变，虽然每缸喷入柴油的计量时间随柴油机转速而变化，但在每一个既定转速下也是相对固定的，此时只要改变康明斯柴油机喷油器进油口处的柴油压力（即相应改变PT燃油泵的出口燃油压力）就可以调节喷油量。
二、PT燃油系的结构组成及工作原理
康明斯柴油机PT燃油系由主油箱、柴油滤清器、PT（G）型燃油泵、PT（D）型喷油器、摇臂、推杆、排气烟度限制器、凸轮轴和油管等组成。
1.PT（G）型燃油泵。
燃油泵主要由齿轮泵、减震器、滤清器、PTG调速器、断油阀、节流阀及MVS调速器等组成。
它为一低压输油泵，在康明斯柴油机中，PT燃油泵的基本功能为：将燃油从油箱输送至康明斯柴油机的发动机；为PT喷油器提供规定流量和压力的燃油；控制和调节康明斯柴油机的转速、负荷及工况。
齿轮泵用4个螺钉安装在燃油泵体上，在齿轮泵的出口端安装一膜片式稳压器，康明斯柴油机使用双级滤网，PTG调速器属机械离心式双速调速器，康明斯柴油机调速器套筒上有三排油孔，与齿轮泵相通的是进油口，与怠速油道、主油道相通的是出油孔，主油道上有
一节流阀，由康明斯柴油机驾驶员控制。
MVS全速调速器也叫可变速度调速器，它是由油压控制的全速式调速器。
断油阀安装在PT燃油泵的出口处，通常为电磁式，也可用手操纵。
空燃比控制(AFC)装置安装在康明斯柴油机PT（G）燃油泵中节流阀的上方。
2.PT（D）型喷油器。
根据康明斯柴油机燃油泵的柴油输出压力对喷油进行计量，然后依靠喷油器柱塞驱动机构在规定的时刻将柴油加压并喷入燃烧室，剩余的柴油经回油管返回浮子油箱。
在康明斯柴油机工作时，凸轮由发动机曲轴带动，它的旋转运动向上顶动滚轮随动架、顶杆和摇臂调整螺丝。
摇臂的另一端即可向下压喷油器的柱塞，进行喷油。
凸轮不顶时，喷油器的弹簧随即使运动件回位。
康明斯柴油机PT泵将燃油直接输送至气缸盖的油道内，每一个喷油器都承受PT泵供给的油压，燃油经喷油器进油口滤网、量孔塞、内部油道和止回球阀等直至喷嘴头。
由于柱塞的运动是康明斯柴油机自身带动的，因此柱塞上升燃油进入喷嘴头计量的时间是随康明斯柴油机的转速而变化，转速高，进油时间短；转速低，进油时间长。
在康明斯柴油机中，凸轮旋转一周，曲轴旋转两周。
活塞在气缸内的进气、压缩、作功和排气4个行程，正好相应于凸轮的４个相位。
凸轮处于小半径时，柱塞在最高位置，喷嘴头计量进油。
凸轮在大半径时，柱塞在最低位置。
此时康明斯柴油机气缸内高温高压气体不会进入喷油器，燃油从旁通油道继续流动可以冷却喷油器。
喷油器喷油是凸轮转至相应气缸内压缩上死点前某一角度，它取决于康明斯柴油机顶杆的高度与活塞的对应位置，可用专门仪器检查。
如果不符合要求，可以调整垫片的厚度。
3.排气烟度限制器。
它的作用是在康明斯柴油机PT泵工作时协调涡轮增压器和燃油泵的工作，避免排气冒黑烟。
