罗茨风机选型的原则和方法
罗茨风机型号及参数
罗茨风机型号及参数一、导言罗茨风机是一种流体机械设备，具有高效、稳定的特点，被广泛应用于工业生产中的气体输送、通风、污水处理等领域。
本文旨在介绍常见的罗茨风机型号及其相关参数，帮助读者更好地了解和选购罗茨风机。
二、罗茨风机简介罗茨风机，也称为齿轮泵风机，是一种正压排气的离心式风机。
其工作原理是通过齿轮的啮合，使气体在泵室内不断被压缩，并被迫进入泵腔中，然后通过排气口排出。
罗茨风机不仅能输送干净的气体，还可以输送含有微粒和一定湿度的气体。
它的特点是压力脉动小、体积小、噪音低，适用于需要大流量和低压的场合。
三、常见罗茨风机型号及参数1. XG-150罗茨风机型号：XG-150流量范围：100-200 m³/h压力范围：-50 to 1500 Pa功率：2.2-7.5 kW特点：该型号罗茨风机适用于一般工业用途，具有较大的流量范围和压力范围，适用于需要中等流量和中等压力的场合。
2. XG-250罗茨风机型号：XG-250流量范围：200-400 m³/h压力范围：-50 to 2500 Pa功率：4-11 kW特点：该型号罗茨风机适用于大型工业用途，具有较大的流量范围和压力范围，适用于需要较大流量和较大压力的场合。
3. XG-350罗茨风机型号：XG-350流量范围：300-600 m³/h压力范围：-50 to 3500 Pa功率：5.5-15 kW特点：该型号罗茨风机适用于工业用途，具有较大的流量范围和压力范围，适用于需要大流量和大压力的场合。
4. XG-500罗茨风机型号：XG-500流量范围：400-800 m³/h压力范围：-50 to 4500 Pa功率：7.5-18.5 kW特点：该型号罗茨风机适用于大型工业用途，具有较大的流量范围和压力范围，适用于需要较大流量和较大压力的场合。
五、结论本文简要介绍了常见的罗茨风机型号及其相关参数。
罗茨风机具有高效、稳定的特点，被广泛应用于工业生产中的气体输送、通风、污水处理等领域。
罗茨风机配件
•
频率：50Hz (注意国外项目时，可能有60Hz）
表示方法：380V X 3P X 50Hz
电压 X 相数 X 赫兹
•
功率：单位为kW
2. 型号
①低压电机 Y2-160L-4-15kW，160L为机座号（轴中心高160mm），4-电机极数 ， 15kW为功率。
普通电机Y2、华力HM2 变频电机YVF2
常温
kPa G ℃ m3/min
kPa G
五、用途
（一）. 电机 （二）. 隔音罩 （三）. 控制柜 （四）.电动蝶阀 （五）.各种仪表
二、风机配件知识
二、风机配件知识
（一）. 电机
1. 主要参数
•
电压：国内常见有380V、6ｋV、10ｋV
380V电动机的额定功率范围为200kW以下；6kV电动机的额定功率范围为200kW及以上。
kPa G
五、用途
一、风机选型的注意事项
2. 输送特殊介质的风机选型：
1.
、、 、 项目
输送特殊介质的风机选型条件
数值
单位 备注
一、大气条件
1.大气压
平原或高原 海拔
2.大气温度
℃
二、输送介质气体组成及百分含量（体积或质量百分含量，没有的提供
成份、平均分子量或密度）
三、进口条件 1.进口压力 2.进口温度 3.进口流量 四、排气条件 升压或排气压力
阻 和天康端面热电阻三种。
各种风机测量轴承部位热电阻均型号均标准化。
二、风机配件知识
（五）.各种仪表
2. 测振装置（包括振动传感器、变送器）
常用的为振动传感器和变送器一体化的。 常见厂家： 江陵科技、江阴鼎智、江阴众和、无锡厚德
罗茨式鼓风机的选型要考虑哪些因素
罗茨式鼓风机的选型要考虑哪些因素罗茨式鼓风机是一种以齿轮为动力的葫芦形结构风机，它通过两个齿轮的齿轮之间产生空气，从而实现吸入和排气的效果。
这种风机在很多行业中都有广泛的应用，比如建筑、水处理、化同学产、电力、纸浆造纸、食品等领域。
在选购罗茨式鼓风机时，需要考虑以下因素：1. 风机的流量流量是罗茨式鼓风机最紧要的性能指标之一、它是指单位时间内风机能够排出或吸入的空气量。
一般来说，行业中常用的单位是立方米/小时（m³/h）或立方英尺/分钟（CFM）。
在选购罗茨式鼓风机时，需要依据需要的流量选择适当的型号和规格，以确保鼓风机能够充分实际生产的需求。
2. 风机的出口压力出口压力是指罗茨式鼓风机所能产生的风力大小，它影响鼓风机能否为工厂的生产需求供应充分的压力。
在确定所需要的出口压力时，需要考虑工厂的生产流程、空气的传输距离、高度、管道的直径等因素，并依据实际情况选择适当的型号和规格。
3. 风机的功率功率是罗茨式鼓风机能够供应的电气力。
在选购罗茨式鼓风机时，需要考虑工厂的电力供应情况，以及计算出鼓风机需要的功率。
一般来说，功率与流量成正比关系，与压力成反比关系。
因此，确定需求流量和压力后，可依据鼓风机的功率曲线选择合适的型号和规格。
4. 风机的性能罗茨式鼓风机的性能是指鼓风机的风量、功率、效率、噪音、振动等，它们直接关系到整个生产环节的稳定性、牢靠性和效益。
在选购罗茨式鼓风机时，需要参考制造商供应的性能参数，并结合实际情况进行选择。
5. 风机的材质罗茨式鼓风机涉及到的部件材质一般为铸铁、钢材、不锈钢等，这决议了鼓风机的使用寿命和抗腐蚀本领。
在选购罗茨式鼓风机时，需要依据生产环境中的环境因素、介质属性和使用寿命等因素来选择合适的材质。
6. 风机的安装和维护和修理罗茨式鼓风机的安装和维护和修理也是选型要考虑的因素之一、在安装时，需要考虑到空气管道的走向、支架的安装及位置，好处就是能够提高鼓风机的使用寿命和效率，并能够降低维护和修理成本。
在水产养殖中罗茨鼓风机的选型
在水产养殖中罗茨鼓风机的选型在水产养殖中，通过罗茨鼓风机将空气输送至池塘中，可达到加添水中氧气含量、促进水体对藻类和有害物质的处理、加强水泵等水处理设备的工作效率等作用，因此在水产养殖中广泛应用。
然而，在选型时，需要考虑多种因素，才能确定适合本身水产养殖场的罗茨鼓风机。
本文将认真介绍罗茨鼓风机的选型原则、应用范围、通用规范及实践应用等方面内容。
一、罗茨鼓风机的选型原则罗茨鼓风机的选型需要考虑以下因素：1.产生的风量和压力：罗茨鼓风机通过特有的叶轮结构产生气流，输出的风量和压力与鼓风机的型号相关。
要选取具有适合风量和压力的鼓风机，保证搭配设备的正常运行和水体的理想环境。
2.能耗和效率：能耗与效率是罗茨鼓风机选型的关键考虑因素之一、在能够充足风量和压力需求的基础上，应选择能耗低、效率高的鼓风机。
长期运行下来，可以降低能耗、提高效益。
3.使用寿命：选型筛选过程中需要考虑鼓风机的使用寿命，特别是要注意其关键部件的耐用性和维护保养周期。
应选择具有高度安全性、使用寿命较长的罗茨鼓风机。
4.维护工作：在选取罗茨鼓风机时，还需要考虑其维护保养工作的难易程度、配件供应渠道等。
应选择便利维护、配件易得的罗茨鼓风机。
二、罗茨鼓风机的应用范围1.养殖渔业：对于水生动物，特别是对鱼类的养殖，需在水体中逐日供给肯定的氧气含量。
而采纳罗茨鼓风机鼓泡供给氧气，可改善水质，促进水生动物健康成长。
2.水产养殖：氧气不仅能促进水生动物的生长发育，还有利于细菌的生长繁殖等，因此，在水产养殖过程中也需要供给肯定的氧气。
罗茨鼓风机可以为水体供给氧气，改善水质，促进水中菌类、藻类等生态群落健康生长。
3.废水处理：鼓风机在废水处理中应用较为普遍，把氧气鼓入废水中促进废水有害物质的分解、脱除，达到净化水质、保护环境的目的。
三、罗茨鼓风机的通用规范1.鼓风机排放压力需与设备使用压力相适应在水产养殖过程中，如设备输出压力高于鼓风机的排气压力，将无法达到预期目标；反之假如输出压力小于鼓风机的排气压力，简单损坏设备。
罗茨风机在污水处理过程中的选型应注意些什么
罗茨风机在污水处理过程中的选型应注意些什么简介罗茨风机是一种可以产生脉动为连续工作空气或气体的正压、容积式离心风机，因其产生的气流清洁，无油、低噪音等特点，被广泛应用于污水处理、粮食储存、化工等行业。
本文将重点介绍罗茨风机在污水处理过程中的选型应注意些什么。
选型需求在污水处理行业中，罗茨风机的紧要作用是供应氧气和加添水的氧化还原电位，从而促进生物反应的进行，达到降解有机物质、除去异味等效果。
因此，在选型过程中，需要考虑以下需求：1.空气流量：罗茨风机所供应的空气量需要充分处理污水所需的氧气供应量，同时要预留确定的空余量，以应对处理量变化时的应急情况。
2.压力：罗茨风机所供应的压力需要充分处理污水过程中的阻力损失，包括管道阻力、过滤器阻力、曝气器阻力等。
3.质量：罗茨风机的质量直接影响其运行的稳定性和寿命，需选择品质牢靠、制造工艺精良的品牌和产品。
4.噪音：罗茨风机在工作过程中会产生噪音，需在选型时考虑到场地环境的噪声限制和设备防噪措施。
选型细节空气流量空气流量是罗茨风机应用在污水处理中的紧要参数。
在选型时需要综合考虑处理污水的种类、水质要求、工艺及处理规模等因素，计算所需的氧气量，从而确定罗茨风机的最小流量。
同时，还需预留确定的空余量，便利应对处理量的变化。
选型时，需要依据设计参数和压头图手算法，计算压头，并依照最大流量选择一种适合的罗茨风机型号。
压力压力是罗茨风机在污水处理过程中的紧要指标。
在选型时需要依据管道阻力、过滤器阻力、曝气器阻力等因素，计算出设计工况下所需的压力。
注意，不同的曝气器类型对罗茨风机的压力要求不同，对于高压曝气器，需要选择具有较大风压特性的罗茨风机。
质量罗茨风机的质量会直接影响其使用寿命和稳定性，因此在选型过程中需要综合考虑品牌信誉、试压试验结果、质量证明书等多个因素。
建议选择具有多年生产阅历、设备制造和质量检测本领的知名品牌方可。
噪音在选型时，需要考虑到场地噪声限制和罗茨风机本身产生噪音的大小，在充分工艺要求的前提下，尽量选择噪声小的罗茨风机型号。

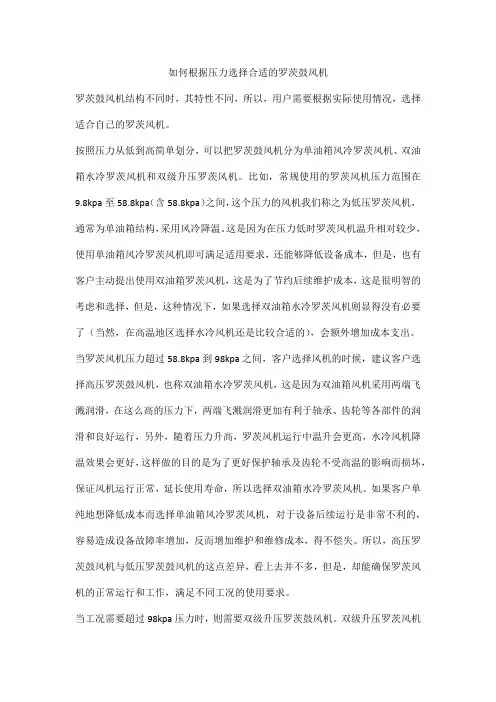

如何根据压力选择合适的罗茨鼓风机
如何根据压力选择合适的罗茨鼓风机罗茨鼓风机结构不同时，其特性不同，所以，用户需要根据实际使用情况，选择适合自己的罗茨风机。
按照压力从低到高简单划分，可以把罗茨鼓风机分为单油箱风冷罗茨风机、双油箱水冷罗茨风机和双级升压罗茨风机。
比如，常规使用的罗茨风机压力范围在9.8kpa至58.8kpa（含58.8kpa）之间，这个压力的风机我们称之为低压罗茨风机，通常为单油箱结构，采用风冷降温。
这是因为在压力低时罗茨风机温升相对较少，使用单油箱风冷罗茨风机即可满足适用要求，还能够降低设备成本，但是，也有客户主动提出使用双油箱罗茨风机，这是为了节约后续维护成本，这是很明智的考虑和选择，但是，这种情况下，如果选择双油箱水冷罗茨风机则显得没有必要了（当然，在高温地区选择水冷风机还是比较合适的），会额外增加成本支出。
当罗茨风机压力超过58.8kpa到98kpa之间，客户选择风机的时候，建议客户选择高压罗茨鼓风机，也称双油箱水冷罗茨风机，这是因为双油箱风机采用两端飞溅润滑，在这么高的压力下，两端飞溅润滑更加有利于轴承、齿轮等各部件的润滑和良好运行，另外，随着压力升高，罗茨风机运行中温升会更高，水冷风机降温效果会更好，这样做的目的是为了更好保护轴承及齿轮不受高温的影响而损坏，保证风机运行正常，延长使用寿命，所以选择双油箱水冷罗茨风机。
如果客户单纯地想降低成本而选择单油箱风冷罗茨风机，对于设备后续运行是非常不利的，容易造成设备故障率增加，反而增加维护和维修成本，得不偿失。
所以，高压罗茨鼓风机与低压罗茨鼓风机的这点差异，看上去并不多，但是，却能确保罗茨风机的正常运行和工作，满足不同工况的使用要求。
当工况需要超过98kpa压力时，则需要双级升压罗茨鼓风机。
双级升压罗茨风机是由两台标准的罗茨风机串联而成。
当气体进入第一级风机升压后，经过中间冷却器将气体温度降至40℃以下，然后进入二级风机继续升压，机组升压可达170kPa以上。
双级风机的主机由同一台电机通过皮带传动或双轴伸电机直联传动。
风机、水泵变频器选型原则
一、首先需要注意：1.罗茨风机及潜水泵及齿轮泵等不是平方转矩的风机水泵类负载，是恒转矩负载，平方转矩类风机水泵负载一般都是针对于离心风机及水泵来的，这种负载在出口关闭情况下出口压力升到额定压力后就不升高了，因为没有流量所以负荷降低。
2.风机水泵类负载一般在设计时是按照最大需量设计的，存在富余功率。
对于这类负载使用变频器按需使用就有节能的空间。
二、正确的把握变频器驱动的机械负载对象的转速——转矩特性，是选择电动机及变频器容量、决定其控制方式的基础。
风机、泵类的负载为平方转矩负载。
随着转速的降低，所需转矩以平方的比例下降，低频时负载电流小，电机过热现象不会发生；但有些负载的惯量大，必须设定长的加速时间，或再启动时的大转矩引起的冲击，因此选型时需考虑裕量；另：当电机以超出基频转速以上的转速运行时，负载所需的动力随转速的提高而急剧增加，易超出电机与变频器的容量，将导致运行中断或电机发热严重。
对于恒转矩负载，要选用G型的变频器；P型变频器适用于普通的风机和离心式水泵等负载。
（罗茨风机、螺杆泵、泥浆泵、往复式柱塞泵等则要用G型）：1) 根据负载特性选择变频器：如负载为恒转矩负载需选G型变频器；如负载为风机、泵类负载应选择风机、泵类P型变频器。
因为风机、水泵会随着转速增大力矩。
而刚启动时力矩较小。
2) 选择变频器时应以实际电机电流值作为变频器选择的依据，电机的额定功率只能作为参考。
另外,应充分考虑变频器的输出含有丰富的高次谐波，会使电动机的功率因数和效率变坏。
因此用变频器给电动机供电与用工频电网供电相比较，电动机的电流会增加10％而温升会增加20％左右。
所以在选择电动机和变频器时，应考虑到这种情况，适当留有余量，以防止温升过高，影响电动机的使用寿命。
3) 变频器若要长电缆运行时，此时应该采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不够。
所以变频器应放大一、两档选择或在变频器的输出端安装输出电抗器。
4) 对于一些特殊的应用场合，如高环境温度、高开关频率（尤其是在楼宇自控等对噪音限制较高的应用场所使用时需注意）、高海拔此时会引起变频器的降容，变频器需放大一档选择。
罗茨风机选型技术参数有哪些
罗茨风机选型技术参数有哪些罗茨风机型号假如选错了可能会造成严重的损失，罗茨风机在技术参数方面涉及很多，如：型式、介质、流量、压力、转速、电机形式、电机功率、绝缘等级、电机防护等级、冷却方式、噪音、电源等，在罗茨风机选型方面的重要的技术参数有以下几点：1、压力参数只要涉及到风机都会牵涉到压力参数，罗茨风机与其他种类风机有所区分，罗茨风机的压力参数为克服管道的阻力，也就是行业中常说的背压，这个压力参数是选型中的重要参数，在选型时尽量能够供给精准的压力参数。
2、流量参数流量也就是风量，单位通常为立方米/分钟或者立方米/每小时，罗茨风机的流量参数指：标准状态下，单位时间内输送的气体体积。
计算公式如下：Q（进）=Q（出）出气气体密度（kg/m3）/进气气体的密度（kg/m3）将标准状态的流量Q（标准，m3/h,常温常压）换算成进气流量Q（进，m3/min），可按下列公式计算：Q（进）=Q（标准）P（进气气体肯定压力，Pa）/（P（进气气体肯定压力，Pa）—S（相对湿度）P（水蒸气饱和压力，Pa））T（进气气体的热力学温度K）/273注：标准状态：摄氏0度、0.1MPa干燥状态3、功率参数每台罗茨风机都有所差异，所以每台罗茨风机的功率也就有所不同，功率在罗茨风机行业指的是轴功率，轴功率越高，效能越高。
轴功率越低损失也就越大，消耗也就越大，罗茨风机选型时，假如对轴功率有肯定的要求，在采购技术协议中要进行标注。
电机功率，这是一个大家常常提及的参数，风机设备都会匹配相应功率的电机，假如在选型时没有齐全的参数，可以供给电机功率，尽可能缩小选型的范围。
4、介质参数罗茨风机只能输送清洁空气，输送介质多以空气为主，随技术的不绝创新升级，现在罗茨鼓风机也可以输送煤气、沼气等气体，但需要对罗茨风机做特别处置。
需要注意的是，这里的输送介质是指穿过罗茨风机内部的气体物质，在除尘行业中也能使用到罗茨风机，而灰尘不会经过罗茨风机内部，除尘行业中的罗茨风机供给的气源动力，为灰尘供给动力而已。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
罗茨风机选型的原则和方法
一、前言
罗茨风机是一种常见的压缩机，广泛应用于工业生产中。
在选择罗茨风机时应当考虑到多种因素，如压力、流量、转速等，以确保其工作稳定牢靠。
本文将介绍罗茨风机选型的原则和方法，以供读者参考。
二、罗茨风机的基本结构
罗茨风机的基本结构包括罗茨齿轮、罗茨叶轮、主轴、机壳、进出口管道和轴承等构成。
罗茨齿轮是罗茨风机的核心部件，其结构相当特别。
有两个相互啮合的转子，一个为转子，一个为定子，两个转子上都开凿出一些与良心协调的槽，称为齿槽。
当两个转子一起转动时，槽会将空气从进气口吸到排气口，形成猛烈的气流。
三、罗茨风机的选型原则
在选择罗茨风机时，需要考虑以下几个因素：
1. 压力
压力是罗茨风机的紧要参数，需依据用户需求选择。
一般情况下，罗茨风机的压力为0.1—0.5MPa。
2. 流量
罗茨风机的流量是指单位时间内通过罗茨风机的空气体积。
在选择罗茨风机时，需依据实际场景中所需的空气流量确定罗茨风机的流量。
3. 转速
罗茨风机的转速越高，其耐用性和牢靠性就越高。
因此，罗茨风机在选型时要依据实在要求选择合适的转速。
4. 运行环境
罗茨风机的运行环境也是选型时需要考虑的因素。
不同的工作环境需要不同的罗茨风机，如防爆罗茨风机、防腐罗茨风机等。
四、罗茨风机的选型方法
在选型罗茨风机时，可以接受以下方法：
1. 确定所需的工作压力和工作流量
首先，需要确定当前场景下所需的工作压力和工作流量。
可以依据生产场景的实际要求进行确定。
2. 依据工作压力和工作流量选取合适的罗茨风机型号
在确定了所需的工作压力和工作流量之后，可以通过查询不同型号的罗茨风机的性能指标，选择适合当前场景的罗茨风机型号。
3. 计算罗茨风机的电机功率和额定电流
依据罗茨风机的选型结果，需要计算罗茨风机的电机功率和额定电流。
这些参数可以依据罗茨风机的设计参数计算得到。
4. 确定罗茨风机的安装方式和配件
选定罗茨风机型号后，在安装前需要确定罗茨风机的安装方式和所需的配件。
五、结论
选择罗茨风机的原则和方法是一个综合性的过程。
在选择罗茨风机时，需要考虑多个因素，如压力、流量、转速、运行环境等。
在确定了这些因素后，可以依据不同的罗茨风机型号进行比较，最后选择适合本身的罗茨风机型号。
