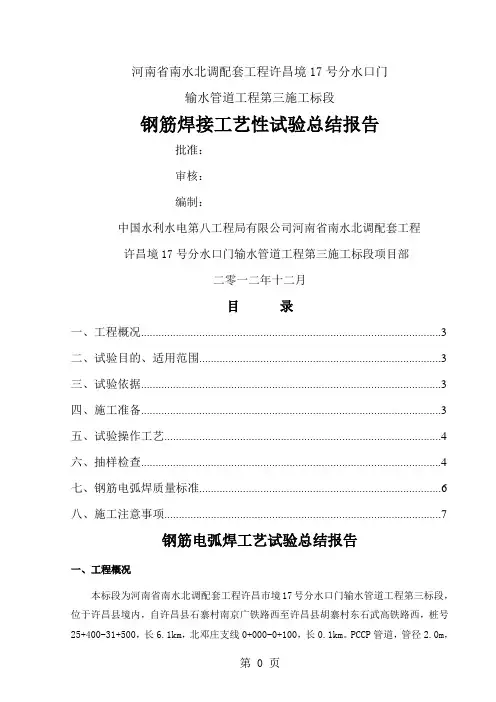

河南省南水北调配套工程许昌境17号分水口门输水管道工程第三施工标段钢筋焊接工艺性试验总结报告批准：审核：编制：中国水利水电第八工程局有限公司河南省南水北调配套工程许昌境17号分水口门输水管道工程第三施工标段项目部二零一二年十二月目录一、工程概况 (3)二、试验目的、适用范围 (3)三、试验依据 (3)四、施工准备 (3)五、试验操作工艺 (4)六、抽样检查 (4)七、钢筋电弧焊质量标准 (6)八、施工注意事项 (7)钢筋电弧焊工艺试验总结报告一、工程概况本标段为河南省南水北调配套工程许昌市境17号分水口门输水管道工程第三标段，位于许昌县境内，自许昌县石寨村南京广铁路西至许昌县胡寨村东石武高铁路西，桩号25+400-31+500，长6.1km，北邓庄支线0+000-0+100，长0.1km。
PCCP管道，管径2.0m，管线长6.1km；钢管，管径1.0m，管线长0.1km。
共有各类主要建筑物9座，其中穿河倒虹吸3座，分别穿石梁河、饮马河支、饮马河；穿公路顶管3座（滨河路、107国道、魏武大道）、管理房1座，控制阀室2座。
主要包括PCCP管道（含土方开挖、回填及管道安装等）、钢管及金属结构设备、电气设备、阀件及附属设备安装和调试，临时工程、施工期水保环保等全部建安工程。
二、试验目的、适用范围通过本次钢筋焊接工艺性试验，确定钢筋电弧焊的各项参数，确保钢筋焊接质量。
本次试验确定的连接施工工艺及参数适用于本标段内所有混凝土的钢筋焊接连接制作安装施工。
三、试验依据（1）《钢筋焊接及验收规程》JGJ 18-2019；（2）《水工混凝土施工规范》SDJ207-82。
四、试验准备1、材料（1）钢筋钢筋采用热轧带肋HRB335Φ18、Φ22进行工艺试验，出厂合格证明及检测报告齐全。
（2）焊条焊条采用J422焊条，产品合格证齐全。
2、设备机具砂轮切割机、钢筋弯曲机、交流弧电焊机等。
3、人员配备焊工1名、试验人员2名、电工1名、钢筋工2名。
